PRIORITÉ À LA SÉCURITÉ
1
2
3
4
56
7
8
9
1-2
FAU03099

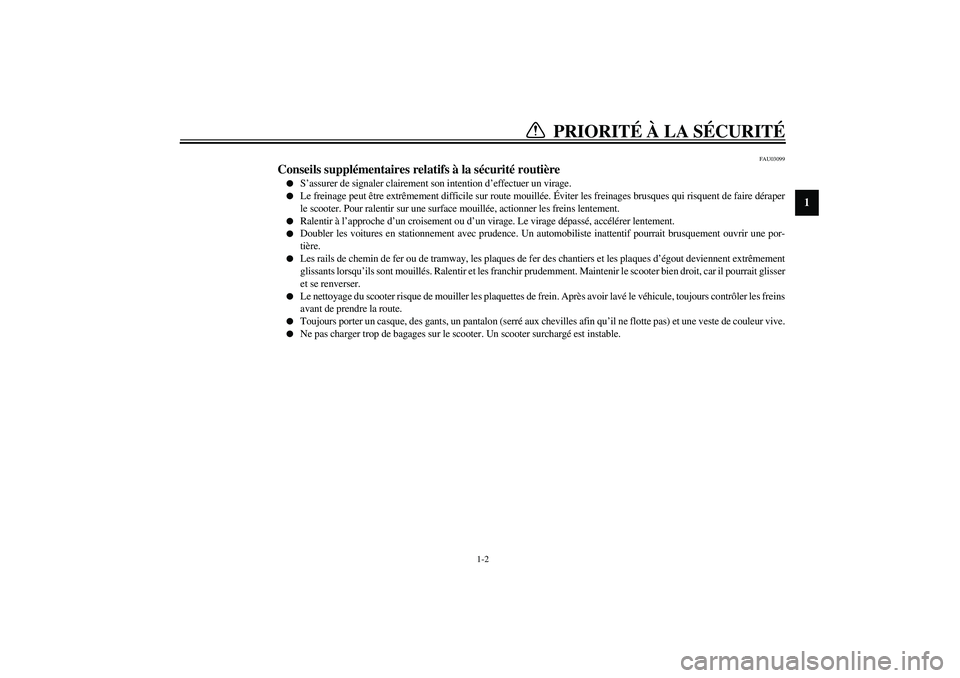

Conseils supplémentaires relatifs à la sécurité routière

S’assurer de signaler clairement son intention d’effectuer un virage.


Le freinage peut être extrêmement difficile sur route mouillée. Éviter les freinages brusques qui risquent de faire déraper
le scooter. Pour ralentir sur une surface mouillée, actionner les freins lentement.


Ralentir à l’approche d’un croisement ou d’un virage. Le virage dépassé, accélérer lentement.


Doubler les voitures en stationnement avec prudence. Un automobiliste inattentif pourrait brusquement ouvrir une por-
tière.


Les rails de chemin de fer ou de tramway, les plaques de fer des chantiers et les plaques d’égout deviennent extrêmement
glissants lorsqu’ils sont mouillés. Ralentir et les franchir prudemment. Maintenir le scooter bien droit, car il pourrait glisser
et se renverser.


Le nettoyage du scooter risque de mouiller les plaquettes de frein. Après avoir lavé le véhicule, toujours contrôler les freins
avant de prendre la route.


Toujours porter un casque, des gants, un pantalon (serré aux chevilles afin qu’il ne flotte pas) et une veste de couleur vive.


Ne pas charger trop de bagages sur le scooter. Un scooter surchargé est instable.

DESCRIPTION
2
Vue gauche .................................................................................................... 2-1
Vue droite ...................................................................................................... 2-2

2-1
2
FAU01161

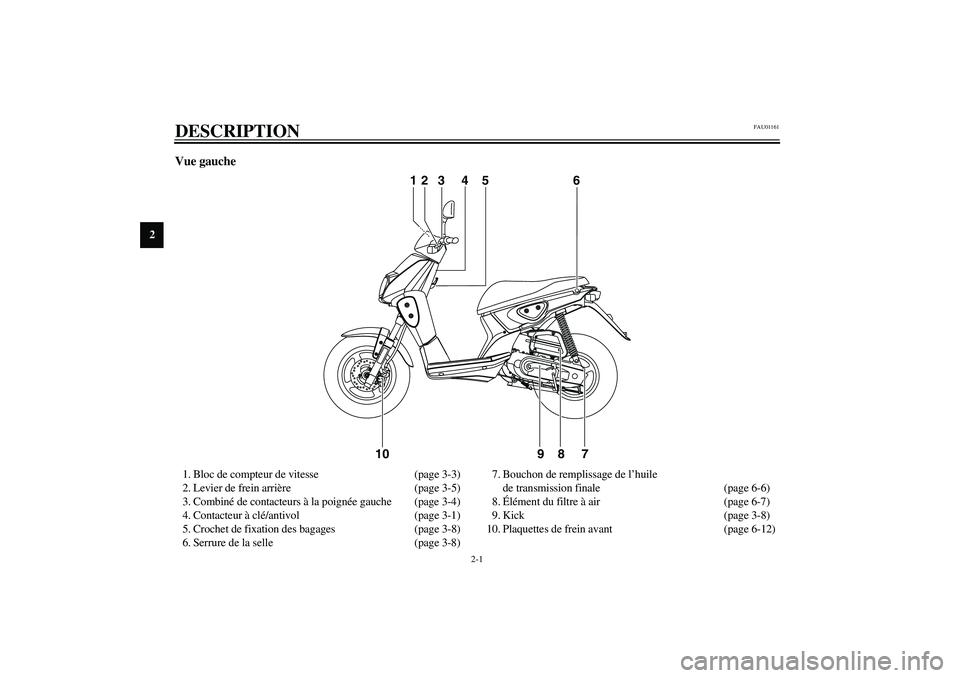

2-DESCRIPTION Vue gauche 1. Bloc de compteur de vitesse (page 3-3)
2. Levier de frein arrière (page 3-5)
3. Combiné de contacteurs à la poignée gauche (page 3-4)
4. Contacteur à clé/antivol (page 3-1)
5. Crochet de fixation des bagages (page 3-8)
6. Serrure de la selle (page 3-8)7. Bouchon de remplissage de l’huile
de transmission finale (page 6-6)
8.Élément du filtre à air (page 6-7)
9. Kick (page 3-8)
10. Plaquettes de frein avant (page 6-12)
2
145 6
8
9 10
3
7

DESCRIPTION
2-2
2

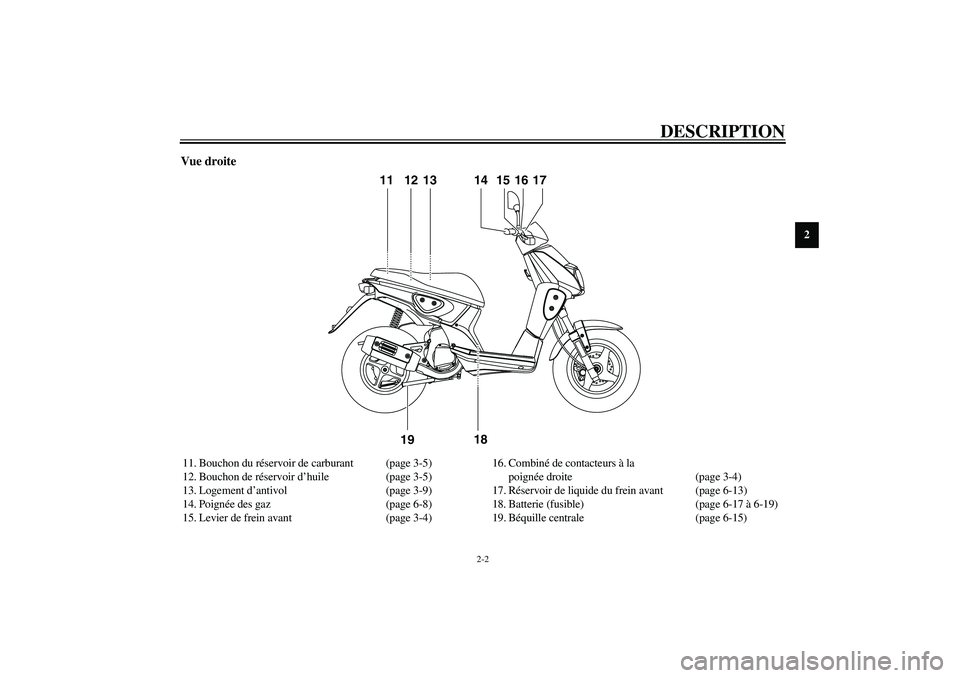

Vue droite 11. Bouchon du réservoir de carburant (page 3-5)
12. Bouchon de réservoir d’huile (page 3-5)
13. Logement d’antivol (page 3-9)
14. Poignée des gaz (page 6-8)
15. Levier de frein avant (page 3-4)16. Combiné de contacteurs à la
poignée droite (page 3-4)
17. Réservoir de liquide du frein avant (page 6-13)
18. Batterie (fusible) (page 6-17 à 6-19)
19. Béquille centrale (page 6-15)
11 12 13 14 15 16 17
18
19

COMMANDES ET INSTRUMENTS
3
Contacteur à clé/antivol ................................................................................. 3-1
Témoins et témoins d’avertissement ............................................................ 3-2
Bloc de compteur de vitesse .......................................................................... 3-3
Jauge de niveau de carburant ......................................................................... 3-3
Combinés de contacteurs ............................................................................... 3-4
Levier de frein avant ...................................................................................... 3-4
Levier de frein arrière .................................................................................... 3-5
Bouchon des réservoirs de carburant et d’huile moteur 2 temps .................. 3-5
Carburant ....................................................................................................... 3-6
Huile moteur 2 temps .................................................................................... 3-7
Pot catalytique ............................................................................................... 3-7
Levier du starter ............................................................................................. 3-7
Kick ............................................................................................................... 3-8
Selle ............................................................................................................... 3-8
Crochet de fixation des bagages .................................................................... 3-8
Logement d’antivol ....................................................................................... 3-9

3-1
3
FAU00027
3-COMMANDES ET INSTRUMENTS
FAU00029
Contacteur à clé/antivol Le contacteur à clé/antivol commande les cir-
cuits d’allumage et d’éclairage et permet de blo-
quer la direction. Ses diverses positions sont dé-
crites ci-après.
FAU04384
ON (marche) “”
Tous les circuits électriques sont sous tension ;
l’éclairage des instruments et le feu arrière s’al-
lument, et le moteur peut être mis en marche. La
clé ne peut être retirée.N.B.:_ Le phare s’allume dès la mise en marche du mo-
teur._
FAU00038
OFF (arrêt) “”
Tous les circuits électriques sont coupés. La clé
peut être retirée.
FAU04470
“”
Le témoin d’avertissement du niveau d’huile
moteur 2 temps devrait s’allumer. Les explica-
tions au sujet du témoin d’avertissement du ni-
veau d’huile moteur se trouvent à la page 3-2.
FAUM0074
“” (antivol)
La direction est bloquée et tous les circuits élec-
triques sont coupés. La clé peut être retirée.
Blocage de la direction1. Tourner le guidon à fond vers la gauche.
2. Appuyer sur la clé à partir de la position
“” (arrêt), la relâcher, puis la tourner
jusqu’à la position “” (antivol).
3. Retirer la clé.
Déblocage de la directionIntroduire la clé dans la serrure, puis la tourner
sur“” (arrêt).
FW000016
AVERTISSEMENT
_ Ne jamais placer la clé de contact sur “”
ou “” tant que le véhicule est en mouve-
ment. Les circuits électriques seraient coupés
et cela pourrait provoquer la perte de con-
trôle du véhicule et un accident. Bien veiller à
ce que le scooter soit à l’arrêt avant de tour-
ner la clé à la position “” ou “”. _N.B.:_Retirer la clé de contact avant de laisser le scoo-
ter sans surveillance._
PUSH
ZAUM0332

COMMANDES ET INSTRUMENTS
3-2
3
FAU03034
Témoins et témoins d’avertissement
FAU00063
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu de
route du phare est sélectionnée.
FAU00057
Témoin des clignotants “”
Ce témoin clignote lorsque le contacteur des cli-
gnotants est poussé à gauche ou à droite.
FAU02958
Témoin d’avertissement du niveau d’huile
“”
Ce témoin d’avertissement s’allume lorsque la
clé est à la position “” ou lorsque le niveau
d’huile dans le réservoir d’huile pour moteur
2 temps est bas alors que le moteur tourne. Si le
témoin d’avertissement s’allume lorsque le mo-
teur tourne, couper immédiatement le moteur et
faire l’appoint d’huile avec de la Yamalube 2 ou
une huile pour moteur 2 temps de classe JASO
“FC” ou ISO “EG-C” ou “EG-D” de qualité
équivalente. Le témoin d’avertissement devrait
s’éteindre une fois l’appoint d’huile 2 temps ef-
fectué.N.B.:_ Si le témoin d’avertissement ne s’allume pas
lorsque la clé est à la position “” ou ne
s’éteint pas après que le plein d’huile 2 temps a
été effectué, faire contrôler le circuit électrique
par un concessionnaire Yamaha. _
FC000000
ATTENTION:_ Ne pas utiliser le scooter avant de s’être as-
suré que le niveau d’huile est suffisant. _
1. Témoin des clignotants “”
2. Témoin de feu de route “”
3. Témoin d’avertissement du niveau d’huile “”
1
23
ZAUM0181

COMMANDES ET INSTRUMENTS
3-3
3
FAU00098
Bloc de compteur de vitesse Le bloc de compteur de vitesse est équipé d’un
compteur de vitesse et d’un compteur kilométri-
que. Le compteur de vitesse affiche la vitesse de
conduite. Le compteur kilométrique affiche la
distance totale parcourue.
FAU00113
Jauge de niveau de carburant La jauge de niveau de carburant indique la quan-
tité de carburant se trouvant dans le réservoir de
carburant. L’aiguille se déplace vers “E” (vide)
au fur et à mesure que le niveau de carburant di-
minue. Quand l’aiguille atteint “E”, refaire le
plein de carburant dès que possible.N.B.:_ Ne pas attendre que le réservoir de carburant
soit complètement vide avant de faire le plein. _
1. Compteur de vitesse
2. Compteur kilométrique
3. Jauge de niveau de carburant
3 1
2ZAUM0182
1. Compteur de vitesse
2. Compteur kilométrique
3. Jauge de niveau de carburant1
32ZAUM0183
