INHALT
Radlager prüfen............................. 6-28
Batterie .......................................... 6-28
Sicherungen wechseln.................. 6-30
Scheinwerferlampe auswechseln .............................. 6-32
Rücklicht-/Bremslichtlampe auswechseln .............................. 6-33
Blinkerlampe auswechseln ............ 6-34
Standlichtlampe auswechseln ....... 6-35
Vorderrad ...................................... 6-36
Hinterrad........................................ 6-37
Fehlersuche................................... 6-39
Fehlersuchdiagramm ..................... 6-40
PFLEGE UND STILLLEGUNG DES
MOTORRADS .................................... 7-1
Vorsicht bei Mattfarben ................... 7-1
Pflege .............................................. 7-1
Abstellen.......................................... 7-3
TECHNISCHE DATEN ....................... 8-1
KUNDENINFORMATION ................... 9-1
Identifizierungsnummern ................. 9-1
INDEX ............................................... 10-1
2RD-28199-G0.book 2 ページ ２０１３年１２月５日　木曜日　午後３時４４分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
1
2
3
4
567
8
9
10
11
12
5. Die Bremsstange an den Bremswel- lenhebel, und dann die Einstellmutter
für das Fußbremspedal-Spiel an die
Bremsstange montieren.
6. Die Bremsankerstrebe mit deren
Schraube, Unterlegscheibe und Mut-
ter an die Bremsankerplatte montie-
ren.
7. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 6-23.)
8. Das Motorrad vom Hauptständer her-
unterlassen, so dass das Hinterrad
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
9. Die Achsmutter und Mutter der Brem- sankerstrebe vorsch riftsmäßig festzie-
hen.
10. Spiel des Fußbremshebels einstellen. (Siehe Seite 6-18.)
WARNUNG
GWA10661
Nach dem Einstellen des Fußbremshe-
bels die Funktion des Bremslichtschal-ters prüfen.
GAU25852
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offene s Feuer oder Funken-
quellen in der Nähe befinden, einschließ- lich Zündflammen für
Warmwasserbereiter oder Öfen. Benzin
oder Benzindämpfe können sich leicht
entzünden oder explodieren und da-
durch schwere Augenverletzungen oder
Beschädigungen verursachen.
Anzugsmomente: Bremsankerstreben-Mutter:
19 Nm (1.9 m·kgf, 14 ft·lbf)
Achsmutter: 129 Nm (12.9 m·kgf, 92 ft·lbf)
2RD-28199-G0.book 39 ページ ２０１３年１２月５日　木曜日　午後３時４４分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
1
2
3
4
56
7
8
9
10
11
12
GAU60030

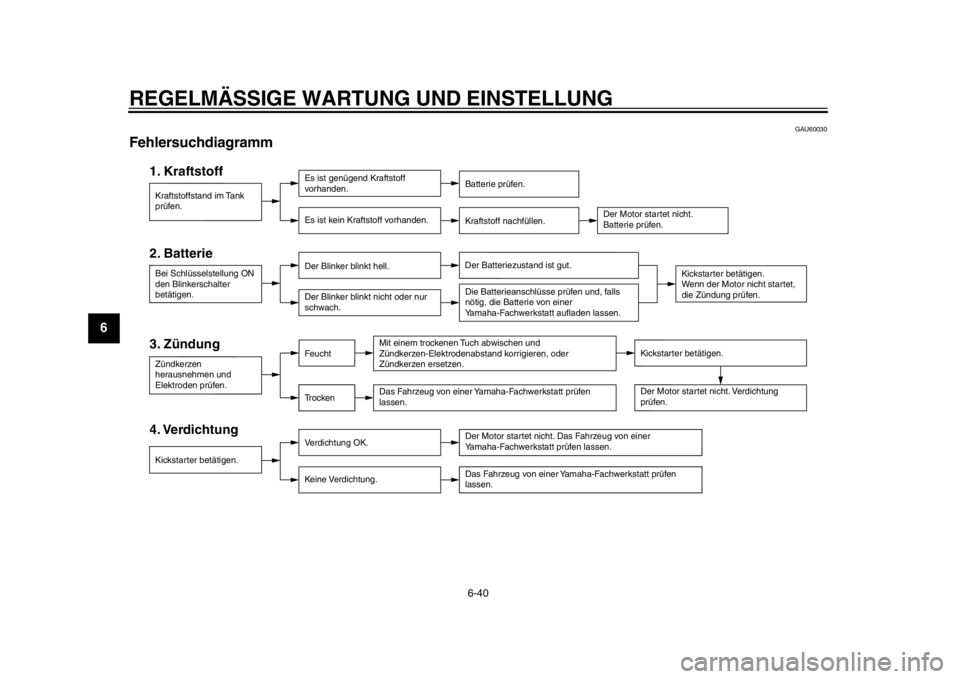

Fehlersuchdiagramm
1. Kraftstoff
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
4. Verdichtung
Verdichtung OK.
3. ZündungBei Schlüsselstellung ON
den Blinkerschalter
betätigen.2. Batterie
Der Blinker blinkt hell.TrockenFeucht
Kraftstoffstand im Tank
prüfen.
Kickstarter betätigen.
Der Motor startet nicht.
Batterie prüfen.
Kickstarter betätigen.
Wenn der Motor nicht startet,
die Zündung prüfen.
Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer
Yamaha-Fachwerkstatt aufladen lassen.
Keine Verdichtung. Der Batteriezustand ist gut.
Der Motor startet nicht. Verdichtung
prüfen.
Kickstarter betätigen.
Der Motor startet nicht. Das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
Es ist genügend Kraftstoff
vorhanden.
Der Blinker blinkt nicht oder nur
schwach.
Zündkerzen
herausnehmen und
Elektroden prüfen. Mit einem trockenen Tuch abwischen und
Zündkerzen-Elektrodenabstand korrigieren, oder
Zündkerzen ersetzen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen
lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen
lassen.
2RD-28199-G0.book 40 ページ ２０１３年１２月５日　木曜日　午後３時４４分

10-1
1
2
3
4
5
6
7
8
910
11
12
INDEXAAbblendschalter .........................................3-4
Abdeckung, abnehmen und montieren ......6-8
Abstellen ....................................................7-3
Antriebsketten-Durchhang .......................6-23
Antriebskette, säubern und schmieren ....6-24BBatterie.....................................................6-28
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-34
Blinkerschalter ...........................................3-4
Bordwerkzeug ............................................6-2
Bowdenzüge, prüfen und schmieren .......6-25
Bremsflüssigkeitsstand, prüfen ................6-21
Bremsflüssigkeit, wechseln ......................6-22
Bremslichtschalter....................................6-20DDekompressionshebel .............................3-11
Drehzahlmesser .........................................3-4EEinfahrvorschriften .....................................5-3FFahrzeug-Identifizierungsnummer .............9-1
Federbeine, einstellen..............................3-12
Fehlersuchdiagramm ...............................6-40
Fehlersuche .............................................6-39
Fernlicht-Kontrollleuchte ............................3-3
Fußbremshebel ..........................................3-6
Fußbremshebel-Höhe und -Spiel, einstellen ...............................................6-18
Fußbremshebel, prüfen und schmieren ...6-26
Fußschalthebel ..........................................3-6
Fußschalthebel, prüfen ............................6-20
GGasdrehgriff und Gaszug, kontrollieren
und schmieren....................................... 6-25HHandbremshebel ....................................... 3-6
Handbrems- und Kupplungshebel, prüfen und schmieren ........................... 6-25
Haupt- und Seitenständer, prüfen und schmieren.............................................. 6-26
Hinterrad .................................................. 6-37
Hupenschalter ........................................... 3-5IIdentifizierungsnummern ........................... 9-1KKatalysator................................................. 3-9
Kickstarter................................................ 3-10
Kontroll- und Warnleuchten ....................... 3-2
Kraftstoff .................................................... 3-7
Kraftstoffhahn .......................................... 3-10
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch .................................... 3-9
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kupplungshebel ......................................... 3-5
Kupplungshebel-Spiel, einstellen ............ 6-17LLage der Teile............................................ 2-1
Leerlaufdrehzahl, prüfen.......................... 6-14
Leerlauf-Kontrollleuchte............................. 3-2
Lenkerarmaturen ....................................... 3-4
Lenkung, prüfen....................................... 6-28
Lichthupenschalter .................................... 3-4
Luftfiltereinsatz, ersetzen......................... 6-13MModellcode-Plakette .................................. 9-1 Motor anlassen.......................................... 5-1
Motor anlassen, Probleme ........................ 5-2
Motoröl und Ölfiltereinsatz ...................... 6-10
Motor-Seriennummer ................................ 9-1
Motorstoppschalter.................................... 3-5
Motorstörungs-Warnleuchte ...................... 3-3
PParken ....................................................... 5-4
Pflege ........................................................ 7-1RRäder ...................................................... 6-17
Radlager, prüfen ..................................... 6-28
Reifen ...................................................... 6-15
Reserve-Warnleuchte ............................... 3-3
Rücklicht-/Bremslichtlampe
auswechseln ......................................... 6-33SSchalten .................................................... 5-2
Scheiben- und Trommelbremsbeläge,
prüfen.................................................... 6-21
Scheinwerferlampe, auswechseln........... 6-32
Schwingen-Drehpunkte, schmieren ........ 6-27
Seitenständer .......................................... 3-12
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-30
Sitzbank .................................................. 3-11
Spiel der Handbremsheb el, einstellen .... 6-18
Spiel des Gasdrehgriffs, prüfen............... 6-14
Standlichtlampe, auswechseln ................ 6-35TTachometer ............................................... 3-3
Tankverschluss ......................................... 3-7
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-27
