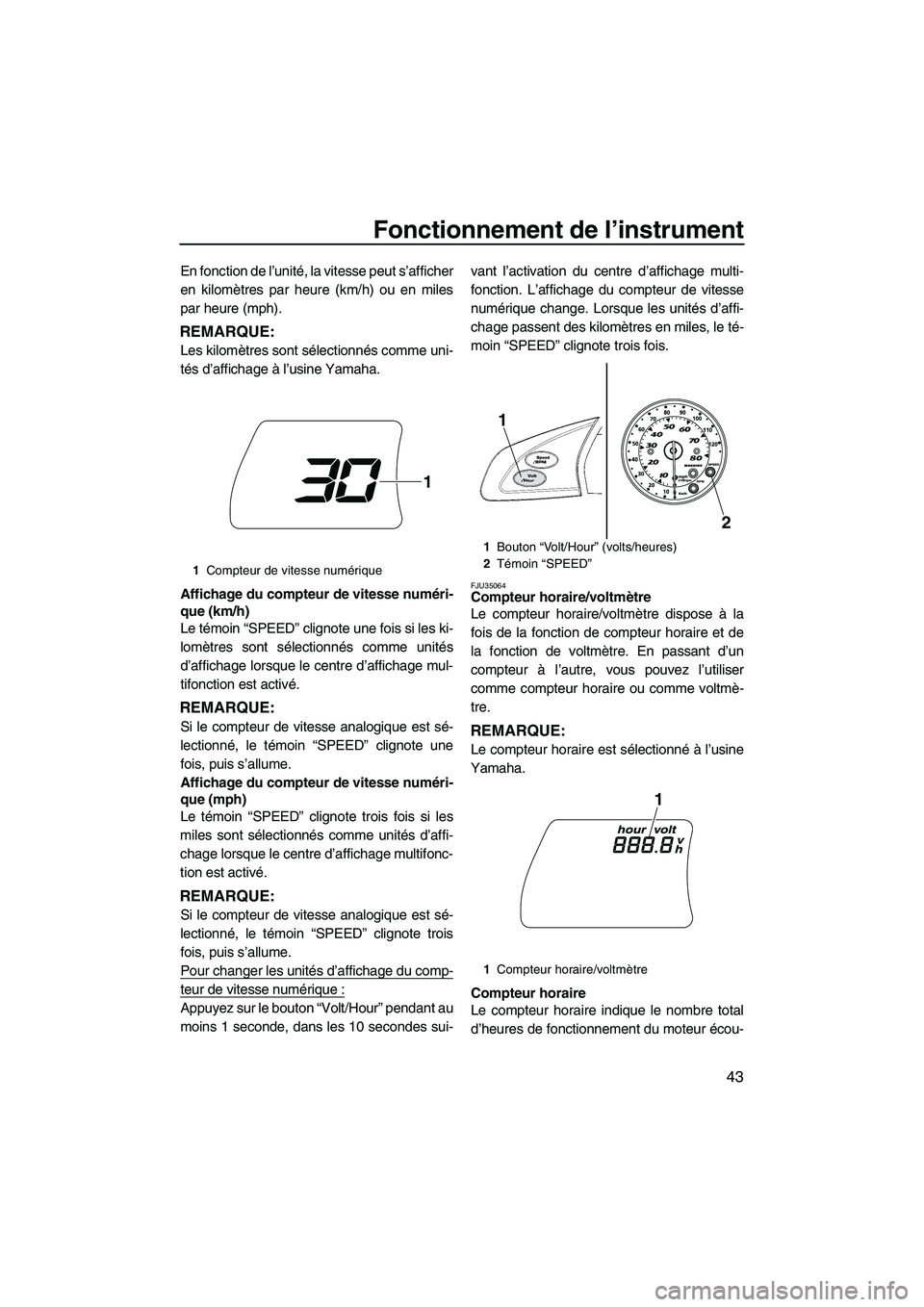

Fonctionnement de l’instrument
43
En fonction de l’unité, la vitesse peut s’afficher
en kilomètres par heure (km/h) ou en miles
par heure (mph).
REMARQUE:
Les kilomètres sont sélectionnés comme uni-
tés d’affichage à l’usine Yamaha.
Affichage du compteur de vitesse numéri-
que (km/h)
Le témoin “SPEED” clignote une fois si les ki-
lomètres sont sélectionnés comme unités
d’affichage lorsque le centre d’affichage mul-
tifonction est activé.
REMARQUE:
Si le compteur de vitesse analogique est sé-
lectionné, le témoin “SPEED” clignote une
fois, puis s’allume.
Affichage du compteur de vitesse numéri-
que (mph)
Le témoin “SPEED” clignote trois fois si les
miles sont sélectionnés comme unités d’affi-
chage lorsque le centre d’affichage multifonc-
tion est activé.
REMARQUE:
Si le compteur de vitesse analogique est sé-
lectionné, le témoin “SPEED” clignote trois
fois, puis s’allume.
Pour changer les unités d’affichage du comp-
teur de vitesse numérique :
Appuyez sur le bouton “Volt/Hour” pendant au
moins 1 seconde, dans les 10 secondes sui-vant l’activation du centre d’affichage multi-
fonction. L’affichage du compteur de vitesse
numérique change. Lorsque les unités d’affi-
chage passent des kilomètres en miles, le té-
moin “SPEED” clignote trois fois.
FJU35064Compteur horaire/voltmètre
Le compteur horaire/voltmètre dispose à la
fois de la fonction de compteur horaire et de
la fonction de voltmètre. En passant d’un
compteur à l’autre, vous pouvez l’utiliser
comme compteur horaire ou comme voltmè-
tre.
REMARQUE:
Le compteur horaire est sélectionné à l’usine
Yamaha.
Compteur horaire
Le compteur horaire indique le nombre total
d’heures de fonctionnement du moteur écou-
1Compteur de vitesse numérique
1
1Bouton “Volt/Hour” (volts/heures)
2Témoin “SPEED”
1Compteur horaire/voltmètre
1
2
1
UF1W73F0.book Page 43 Wednesday, June 16, 2010 1:24 PM

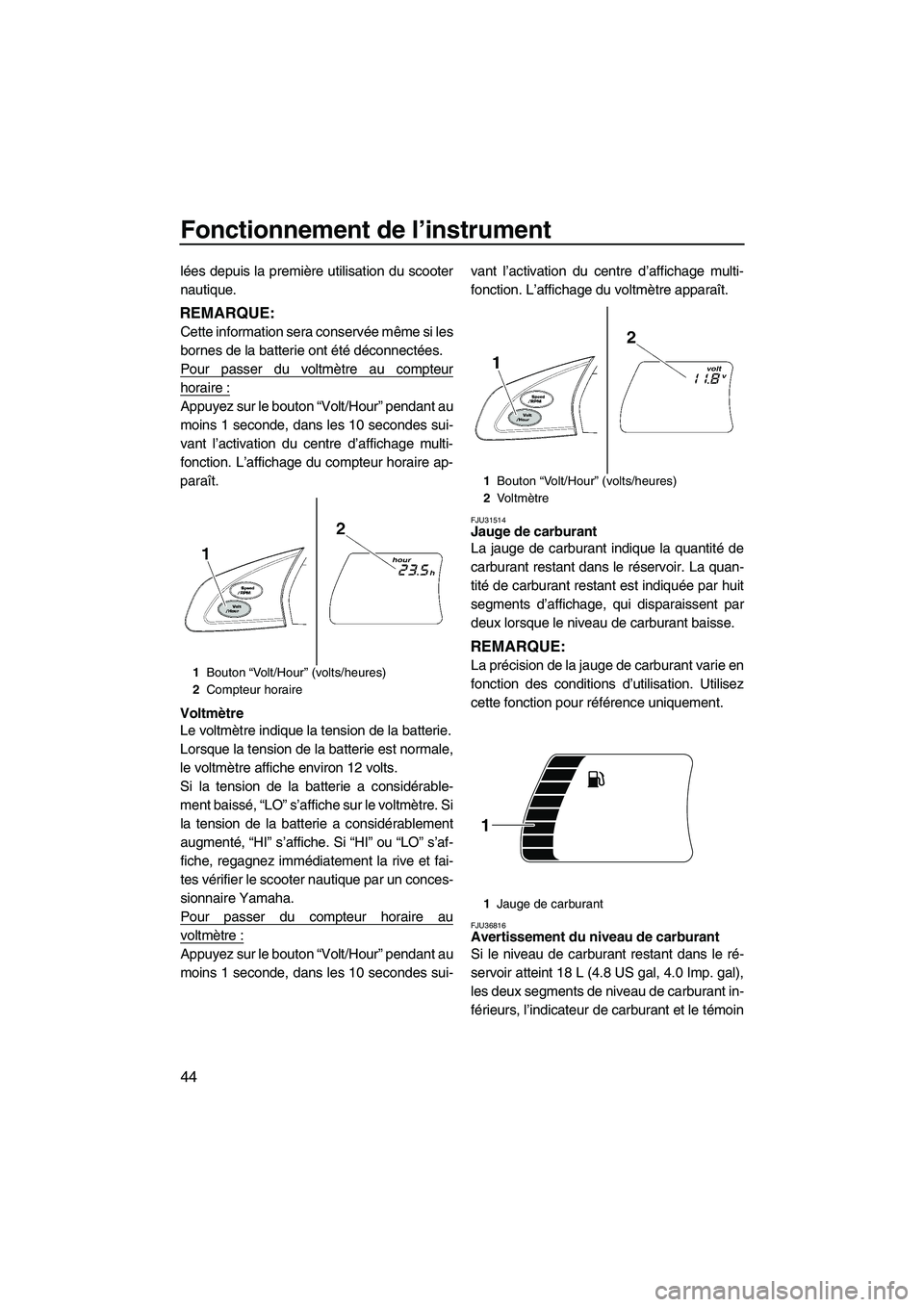

Fonctionnement de l’instrument
44
lées depuis la première utilisation du scooter
nautique.
REMARQUE:
Cette information sera conservée même si les
bornes de la batterie ont été déconnectées.
Pour passer du voltmètre au compteur
horaire :
Appuyez sur le bouton “Volt/Hour” pendant au
moins 1 seconde, dans les 10 secondes sui-
vant l’activation du centre d’affichage multi-
fonction. L’affichage du compteur horaire ap-
paraît.
Voltmètre
Le voltmètre indique la tension de la batterie.
Lorsque la tension de la batterie est normale,
le voltmètre affiche environ 12 volts.
Si la tension de la batterie a considérable-
ment baissé, “LO” s’affiche sur le voltmètre. Si
la tension de la batterie a considérablement
augmenté, “HI” s’affiche. Si “HI” ou “LO” s’af-
fiche, regagnez immédiatement la rive et fai-
tes vérifier le scooter nautique par un conces-
sionnaire Yamaha.
Pour passer du compteur horaire au
voltmètre :
Appuyez sur le bouton “Volt/Hour” pendant au
moins 1 seconde, dans les 10 secondes sui-vant l’activation du centre d’affichage multi-
fonction. L’affichage du voltmètre apparaît.
FJU31514Jauge de carburant
La jauge de carburant indique la quantité de
carburant restant dans le réservoir. La quan-
tité de carburant restant est indiquée par huit
segments d’affichage, qui disparaissent par
deux lorsque le niveau de carburant baisse.
REMARQUE:
La précision de la jauge de carburant varie en
fonction des conditions d’utilisation. Utilisez
cette fonction pour référence uniquement.
FJU36816Avertissement du niveau de carburant
Si le niveau de carburant restant dans le ré-
servoir atteint 18 L (4.8 US gal, 4.0 Imp. gal),
les deux segments de niveau de carburant in-
férieurs, l’indicateur de carburant et le témoin
1Bouton “Volt/Hour” (volts/heures)
2Compteur horaire
1Bouton “Volt/Hour” (volts/heures)
2Vo l t mètre
1Jauge de carburant
1
UF1W73F0.book Page 44 Wednesday, June 16, 2010 1:24 PM

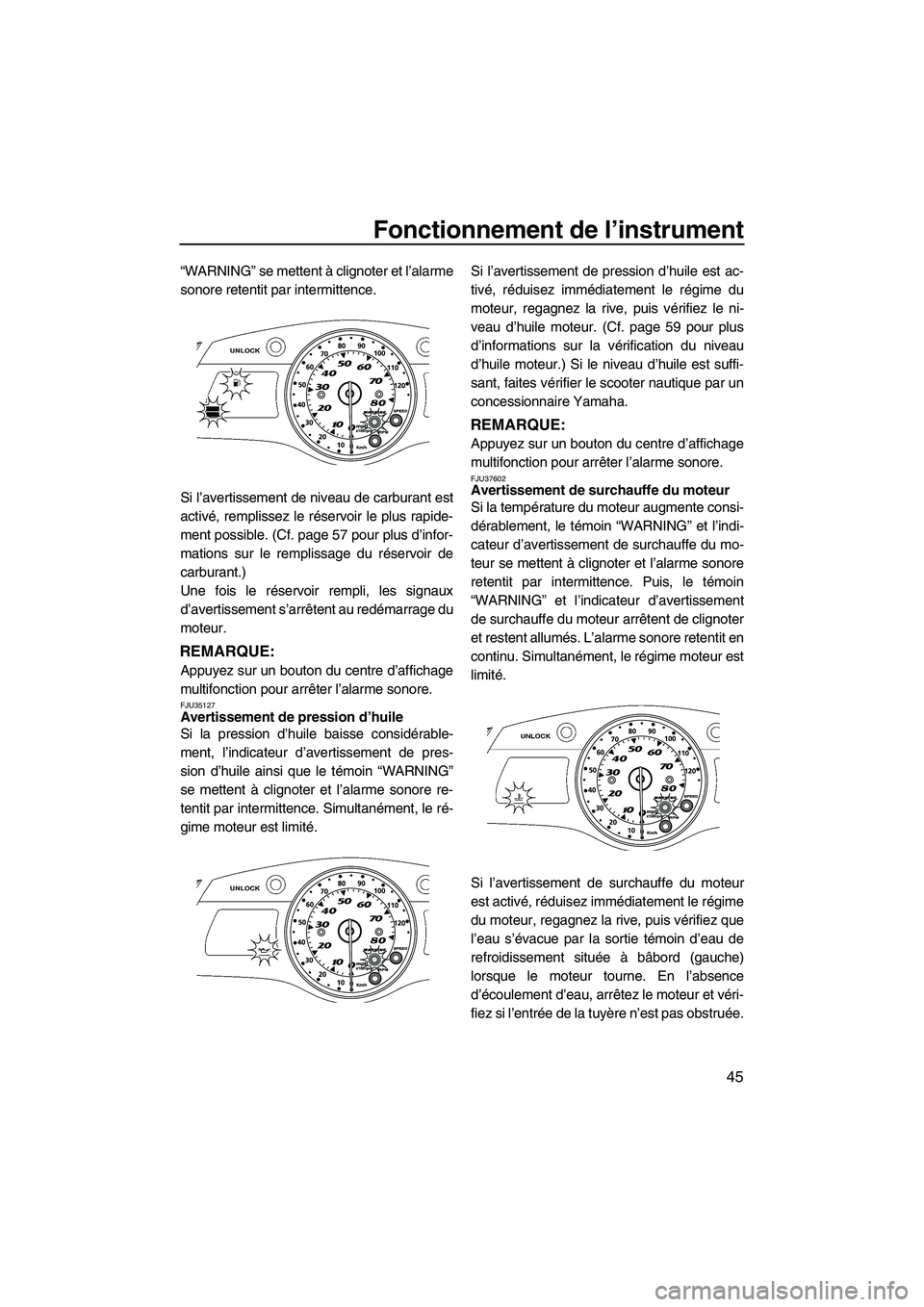

Fonctionnement de l’instrument
45
“WARNING” se mettent à clignoter et l’alarme
sonore retentit par intermittence.
Si l’avertissement de niveau de carburant est
activé, remplissez le réservoir le plus rapide-
ment possible. (Cf. page 57 pour plus d’infor-
mations sur le remplissage du réservoir de
carburant.)
Une fois le réservoir rempli, les signaux
d’avertissement s’arrêtent au redémarrage du
moteur.
REMARQUE:
Appuyez sur un bouton du centre d’affichage
multifonction pour arrêter l’alarme sonore.
FJU35127Avertissement de pression d’huile
Si la pression d’huile baisse considérable-
ment, l’indicateur d’avertissement de pres-
sion d’huile ainsi que le témoin “WARNING”
se mettent à clignoter et l’alarme sonore re-
tentit par intermittence. Simultanément, le ré-
gime moteur est limité.Si l’avertissement de pression d’huile est ac-
tivé, réduisez immédiatement le régime du
moteur, regagnez la rive, puis vérifiez le ni-
veau d’huile moteur. (Cf. page 59 pour plus
d’informations sur la vérification du niveau
d’huile moteur.) Si le niveau d’huile est suffi-
sant, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
REMARQUE:
Appuyez sur un bouton du centre d’affichage
multifonction pour arrêter l’alarme sonore.
FJU37602Avertissement de surchauffe du moteur
Si la température du moteur augmente consi-
dérablement, le témoin “WARNING” et l’indi-
cateur d’avertissement de surchauffe du mo-
teur se mettent à clignoter et l’alarme sonore
retentit par intermittence. Puis, le témoin
“WARNING” et l’indicateur d’avertissement
de surchauffe du moteur arrêtent de clignoter
et restent allumés. L’alarme sonore retentit en
continu. Simultanément, le régime moteur est
limité.
Si l’avertissement de surchauffe du moteur
est activé, réduisez immédiatement le régime
du moteur, regagnez la rive, puis vérifiez que
l’eau s’évacue par la sortie témoin d’eau de
refroidissement située à bâbord (gauche)
lorsque le moteur tourne. En l’absence
d’écoulement d’eau, arrêtez le moteur et véri-
fiez si l’entrée de la tuyère n’est pas obstruée.
UF1W73F0.book Page 45 Wednesday, June 16, 2010 1:24 PM

Fonctionnement de l’instrument
46

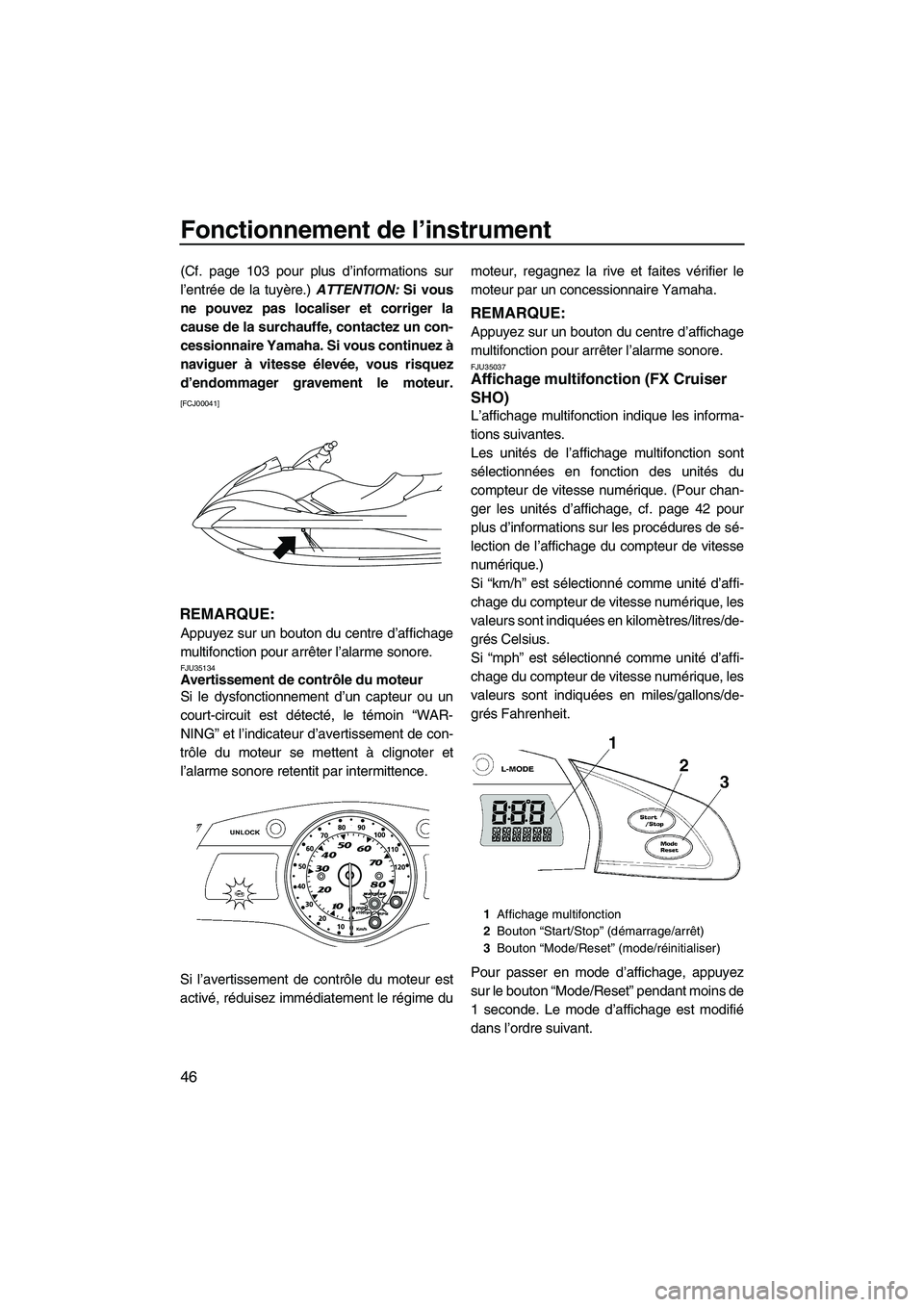

(Cf. page 103 pour plus d’informations sur
l’entrée de la tuyère.) ATTENTION: Si vous
ne pouvez pas localiser et corriger la
cause de la surchauffe, contactez un con-
cessionnaire Yamaha. Si vous continuez à
naviguer à vitesse élevée, vous risquez
d’endommager gravement le moteur.
[FCJ00041]
REMARQUE:
Appuyez sur un bouton du centre d’affichage
multifonction pour arrêter l’alarme sonore.
FJU35134Avertissement de contrôle du moteur
Si le dysfonctionnement d’un capteur ou un
court-circuit est détecté, le témoin “WAR-
NING” et l’indicateur d’avertissement de con-
trôle du moteur se mettent à clignoter et
l’alarme sonore retentit par intermittence.
Si l’avertissement de contrôle du moteur est
activé, réduisez immédiatement le régime dumoteur, regagnez la rive et faites vérifier le
moteur par un concessionnaire Yamaha.
REMARQUE:
Appuyez sur un bouton du centre d’affichage
multifonction pour arrêter l’alarme sonore.
FJU35037Affichage multifonction (FX Cruiser
SHO)
L’affichage multifonction indique les informa-
tions suivantes.
Les unités de l’affichage multifonction sont
sélectionnées en fonction des unités du
compteur de vitesse numérique. (Pour chan-
ger les unités d’affichage, cf. page 42 pour
plus d’informations sur les procédures de sé-
lection de l’affichage du compteur de vitesse
numérique.)
Si “km/h” est sélectionné comme unité d’affi-
chage du compteur de vitesse numérique, les
valeurs sont indiquées en kilomètres/litres/de-
grés Celsius.
Si “mph” est sélectionné comme unité d’affi-
chage du compteur de vitesse numérique, les
valeurs sont indiquées en miles/gallons/de-
grés Fahrenheit.
Pour passer en mode d’affichage, appuyez
sur le bouton “Mode/Reset” pendant moins de
1 seconde. Le mode d’affichage est modifié
dans l’ordre suivant.
1Affichage multifonction
2Bouton “Start/Stop” (démarrage/arrêt)
3Bouton “Mode/Reset” (mode/réinitialiser)
UF1W73F0.book Page 46 Wednesday, June 16, 2010 1:24 PM

Fonctionnement de l’instrument
47

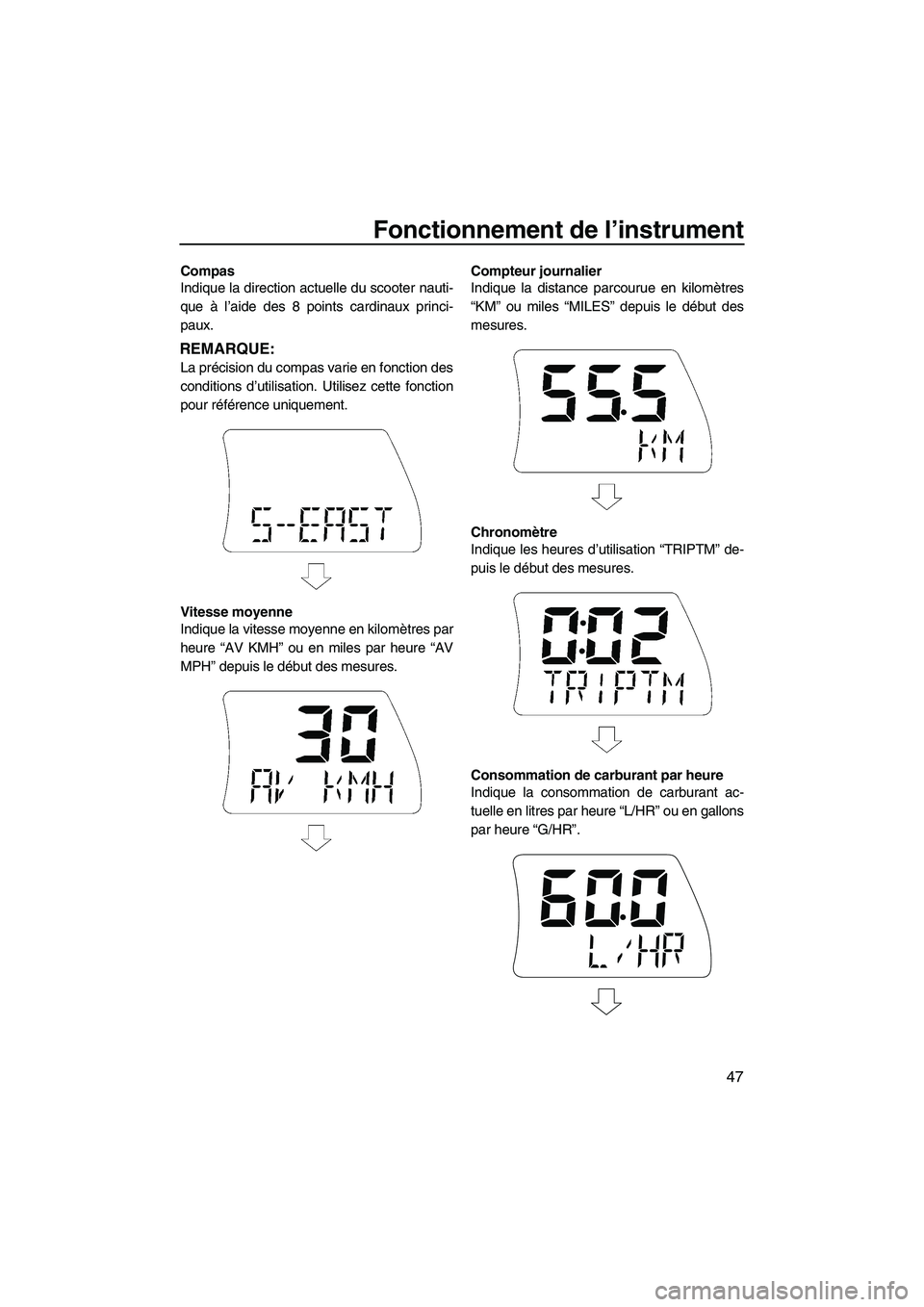

Compas
Indique la direction actuelle du scooter nauti-
que à l’aide des 8 points cardinaux princi-
paux.
REMARQUE:
La précision du compas varie en fonction des
conditions d’utilisation. Utilisez cette fonction
pour référence uniquement.
Vitesse moyenne
Indique la vitesse moyenne en kilomètres par
heure “AV KMH” ou en miles par heure “AV
MPH” depuis le début des mesures.Compteur journalier
Indique la distance parcourue en kilomètres
“KM” ou miles “MILES” depuis le début des
mesures.
Chronomètre
Indique les heures d’utilisation “TRIPTM” de-
puis le début des mesures.
Consommation de carburant par heure
Indique la consommation de carburant ac-
tuelle en litres par heure “L/HR” ou en gallons
par heure “G/HR”.
UF1W73F0.book Page 47 Wednesday, June 16, 2010 1:24 PM

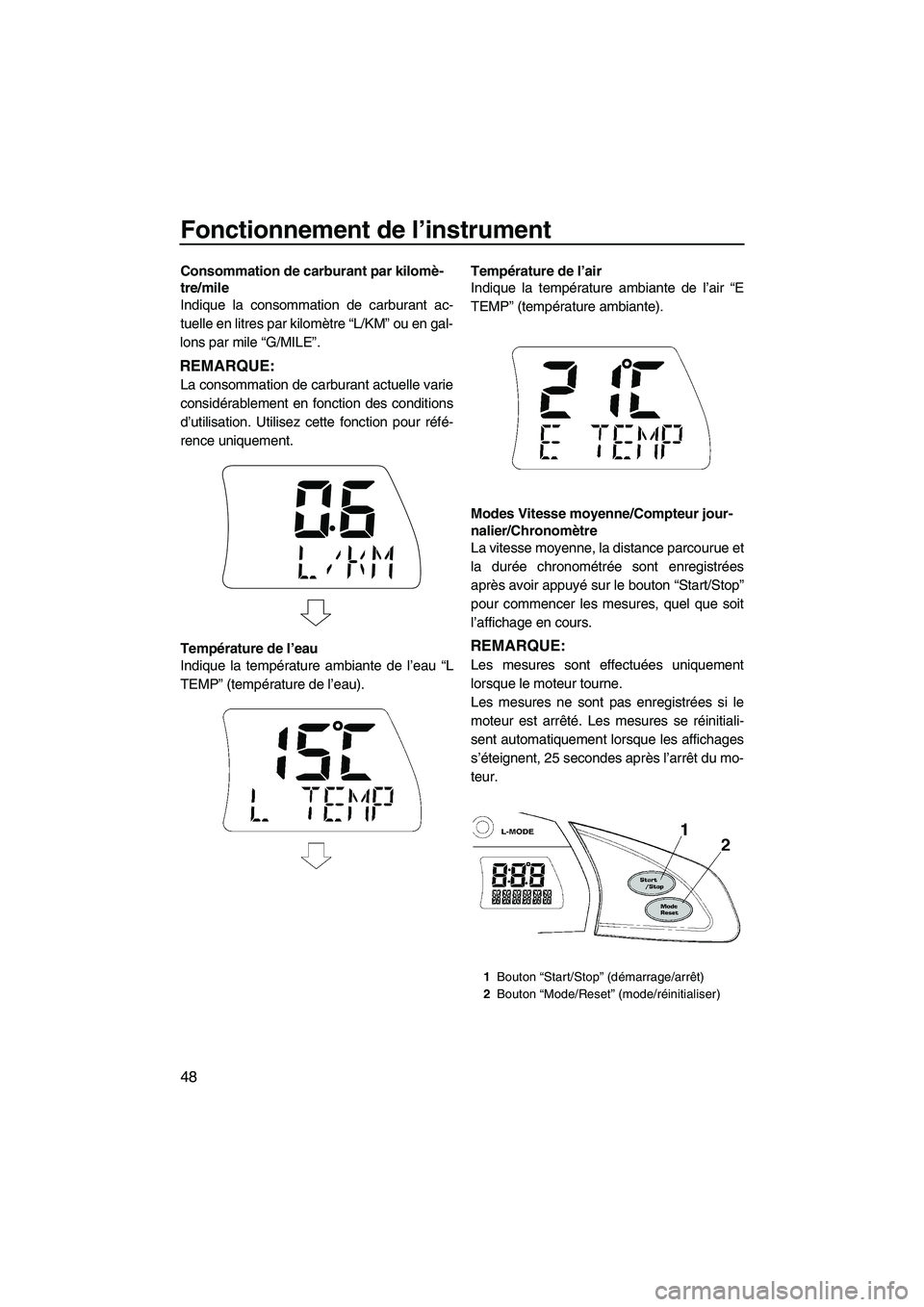

Fonctionnement de l’instrument
48
Consommation de carburant par kilomè-
tre/mile
Indique la consommation de carburant ac-
tuelle en litres par kilomètre “L/KM” ou en gal-
lons par mile “G/MILE”.
REMARQUE:
La consommation de carburant actuelle varie
considérablement en fonction des conditions
d’utilisation. Utilisez cette fonction pour réfé-
rence uniquement.
Température de l’eau
Indique la température ambiante de l’eau “L
TEMP” (température de l’eau).Température de l’air
Indique la température ambiante de l’air “E
TEMP” (température ambiante).
Modes Vitesse moyenne/Compteur jour-
nalier/Chronomètre
La vitesse moyenne, la distance parcourue et
la durée chronométrée sont enregistrées
après avoir appuyé sur le bouton “Start/Stop”
pour commencer les mesures, quel que soit
l’affichage en cours.
REMARQUE:
Les mesures sont effectuées uniquement
lorsque le moteur tourne.
Les mesures ne sont pas enregistrées si le
moteur est arrêté. Les mesures se réinitiali-
sent automatiquement lorsque les affichages
s’éteignent, 25 secondes après l’arrêt du mo-
teur.
1Bouton “Start/Stop” (démarrage/arrêt)
2Bouton “Mode/Reset” (mode/réinitialiser)
UF1W73F0.book Page 48 Wednesday, June 16, 2010 1:24 PM

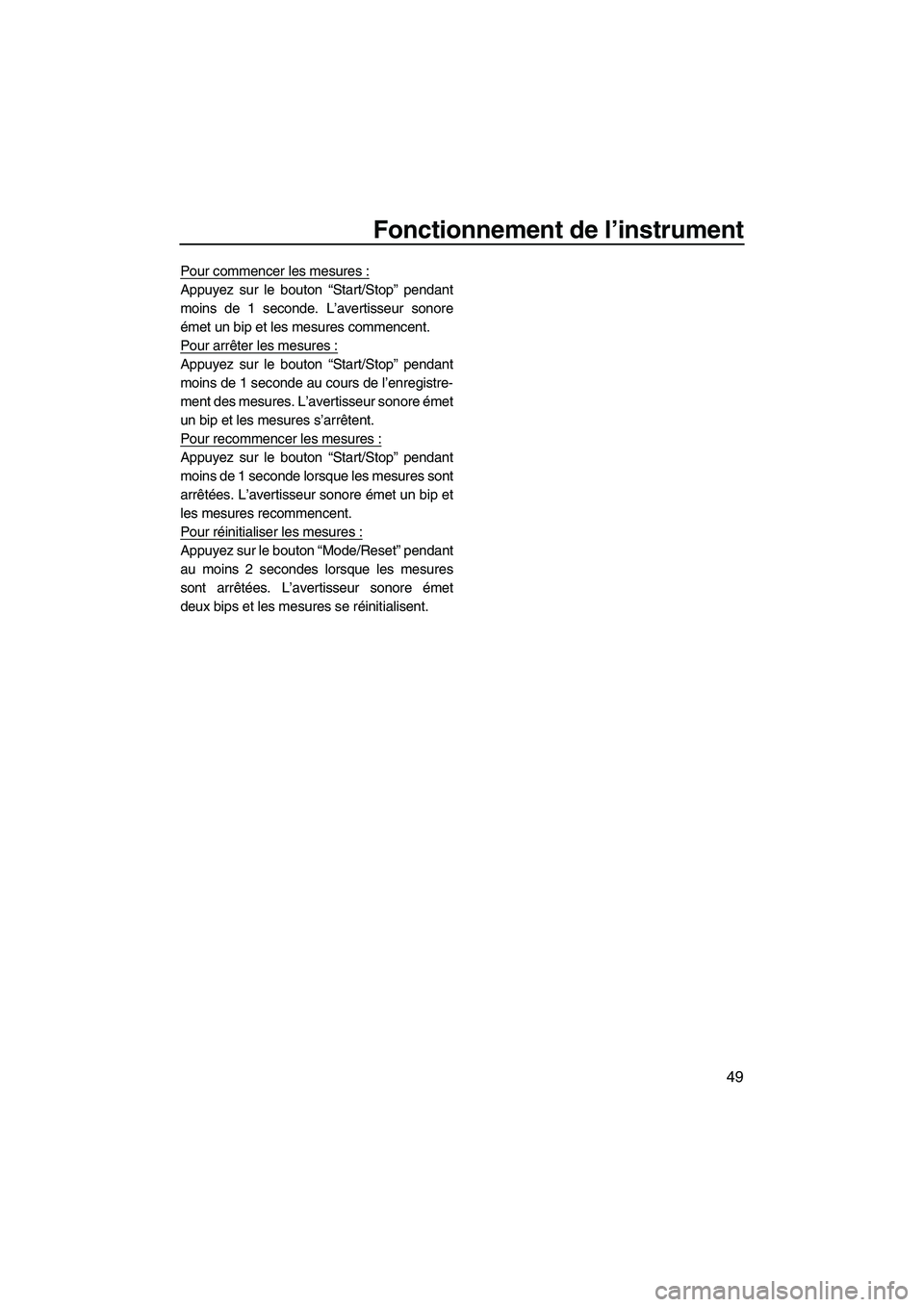

Fonctionnement de l’instrument
49
Pour commencer les mesures :
Appuyez sur le bouton “Start/Stop” pendant
moins de 1 seconde. L’avertisseur sonore
émet un bip et les mesures commencent.
Pour arrêter les mesures :
Appuyez sur le bouton “Start/Stop” pendant
moins de 1 seconde au cours de l’enregistre-
ment des mesures. L’avertisseur sonore émet
un bip et les mesures s’arrêtent.
Pour recommencer les mesures :
Appuyez sur le bouton “Start/Stop” pendant
moins de 1 seconde lorsque les mesures sont
arrêtées. L’avertisseur sonore émet un bip et
les mesures recommencent.
Pour réinitialiser les mesures :
Appuyez sur le bouton “Mode/Reset” pendant
au moins 2 secondes lorsque les mesures
sont arrêtées. L’avertisseur sonore émet
deux bips et les mesures se réinitialisent.
UF1W73F0.book Page 49 Wednesday, June 16, 2010 1:24 PM

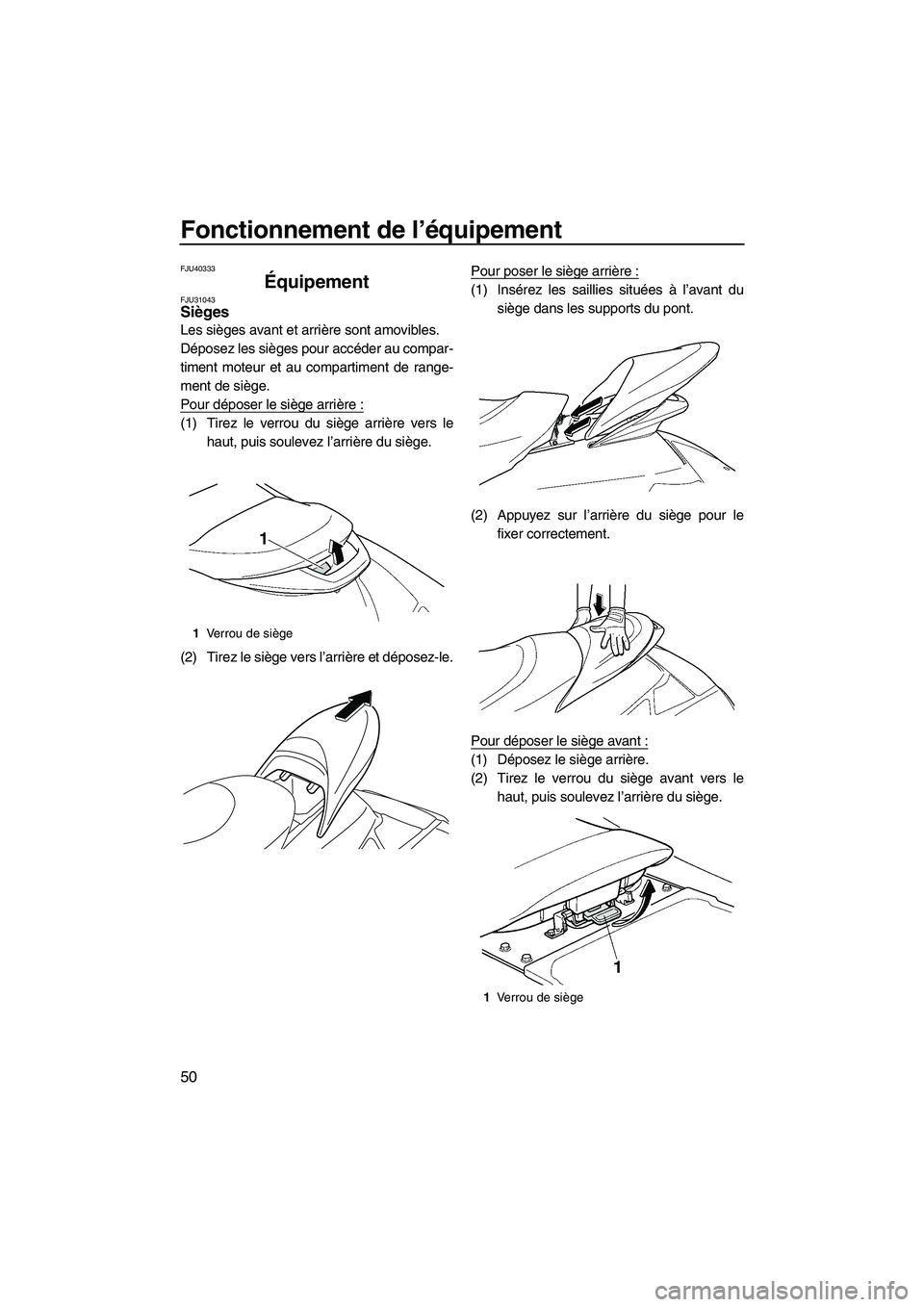

Fonctionnement de l’équipement
50
FJU40333
Équipement FJU31043Sièges
Les sièges avant et arrière sont amovibles.
Déposez les sièges pour accéder au compar-
timent moteur et au compartiment de range-
ment de siège.
Pour déposer le siège arrière :
(1) Tirez le verrou du siège arrière vers le
haut, puis soulevez l’arrière du siège.
(2) Tirez le siège vers l’arrière et déposez-le.Pour poser le siège arrière :
(1) Insérez les saillies situées à l’avant du
siège dans les supports du pont.
(2) Appuyez sur l’arrière du siège pour le
fixer correctement.
Pour déposer le siège avant :
(1) Déposez le siège arrière.
(2) Tirez le verrou du siège avant vers le
haut, puis soulevez l’arrière du siège.
1Verrou de siège
1Verrou de siège
UF1W73F0.book Page 50 Wednesday, June 16, 2010 1:24 PM

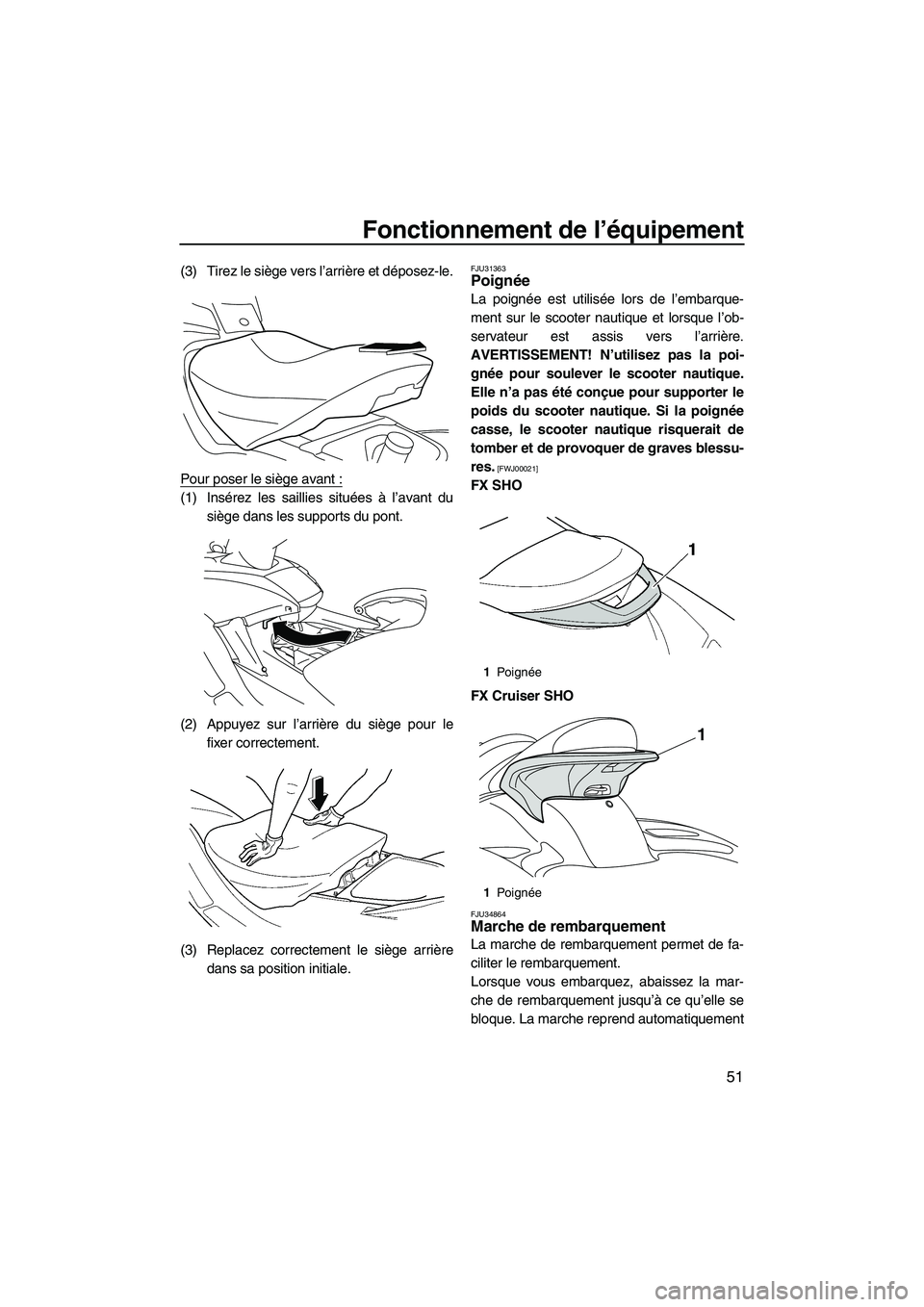

Fonctionnement de l’équipement
51
(3) Tirez le siège vers l’arrière et déposez-le.
Pour poser le siège avant :
(1) Insérez les saillies situées à l’avant du
siège dans les supports du pont.
(2) Appuyez sur l’arrière du siège pour le
fixer correctement.
(3) Replacez correctement le siège arrière
dans sa position initiale.
FJU31363Poignée
La poignée est utilisée lors de l’embarque-
ment sur le scooter nautique et lorsque l’ob-
servateur est assis vers l’arrière.
AVERTISSEMENT! N’utilisez pas la poi-
gnée pour soulever le scooter nautique.
Elle n’a pas été conçue pour supporter le
poids du scooter nautique. Si la poignée
casse, le scooter nautique risquerait de
tomber et de provoquer de graves blessu-
res.
[FWJ00021]
FX SHO
FX Cruiser SHO
FJU34864Marche de rembarquement
La marche de rembarquement permet de fa-
ciliter le rembarquement.
Lorsque vous embarquez, abaissez la mar-
che de rembarquement jusqu’à ce qu’elle se
bloque. La marche reprend automatiquement
1Po i g née
1Po i g née
1
UF1W73F0.book Page 51 Wednesday, June 16, 2010 1:24 PM

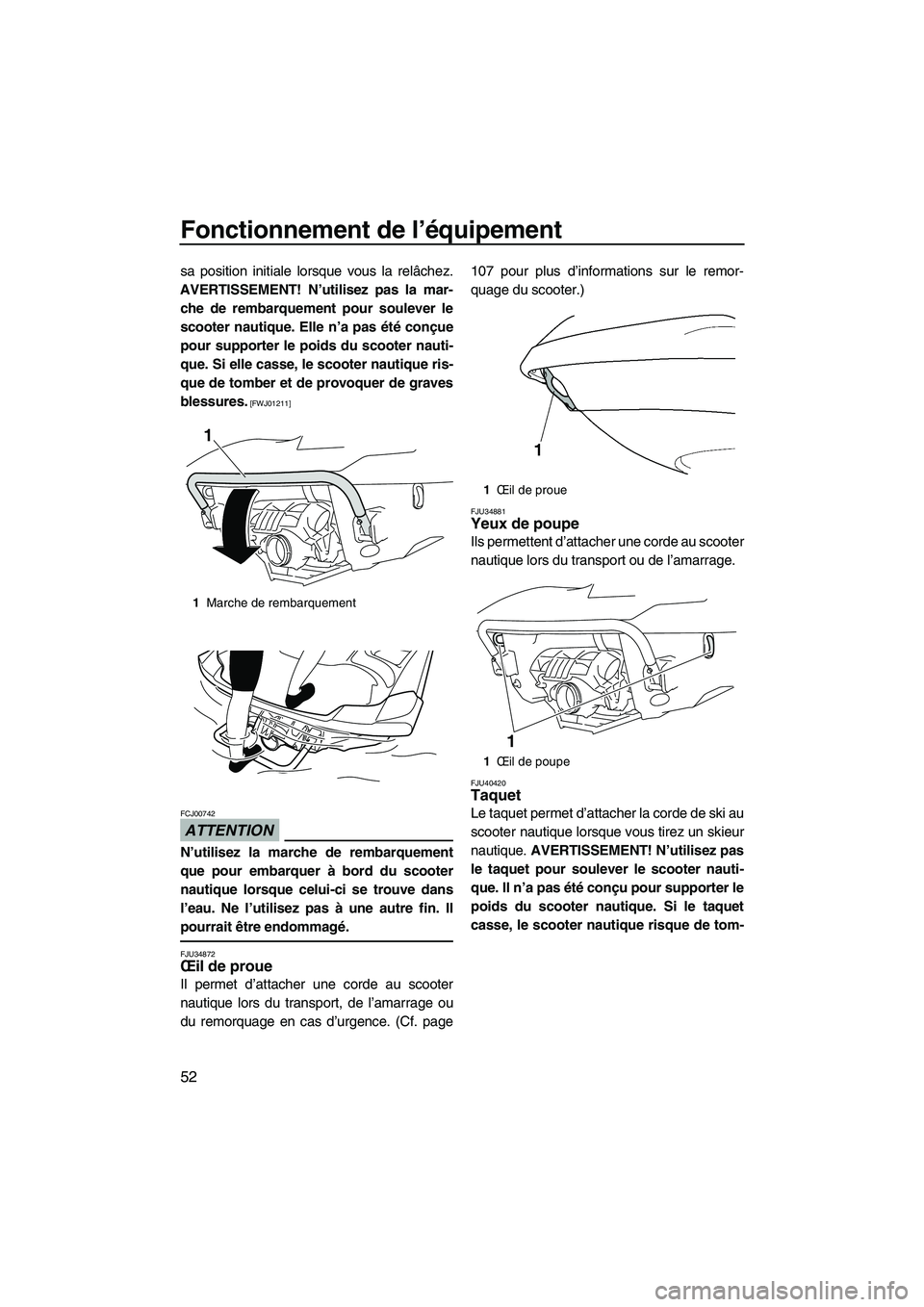

Fonctionnement de l’équipement
52
sa position initiale lorsque vous la relâchez.
AVERTISSEMENT! N’utilisez pas la mar-
che de rembarquement pour soulever le
scooter nautique. Elle n’a pas été conçue
pour supporter le poids du scooter nauti-
que. Si elle casse, le scooter nautique ris-
que de tomber et de provoquer de graves
blessures.
[FWJ01211]
ATTENTION
FCJ00742
N’utilisez la marche de rembarquement
que pour embarquer à bord du scooter
nautique lorsque celui-ci se trouve dans
l’eau. Ne l’utilisez pas à une autre fin. Il
pourrait être endommagé.
FJU34872Œil de proue
Il permet d’attacher une corde au scooter
nautique lors du transport, de l’amarrage ou
du remorquage en cas d’urgence. (Cf. page107 pour plus d’informations sur le remor-
quage du scooter.)
FJU34881Yeux de poupe
Ils permettent d’attacher une corde au scooter
nautique lors du transport ou de l’amarrage.
FJU40420Taquet
Le taquet permet d’attacher la corde de ski au
scooter nautique lorsque vous tirez un skieur
nautique. AVERTISSEMENT! N’utilisez pas
le taquet pour soulever le scooter nauti-
que. Il n’a pas été conçu pour supporter le
poids du scooter nautique. Si le taquet
casse, le scooter nautique risque de tom-
1Marche de rembarquement
1
1Œil de proue
1Œil de poupe
1
UF1W73F0.book Page 52 Wednesday, June 16, 2010 1:24 PM
