YAMAHA TDM 900 2002 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-4
8

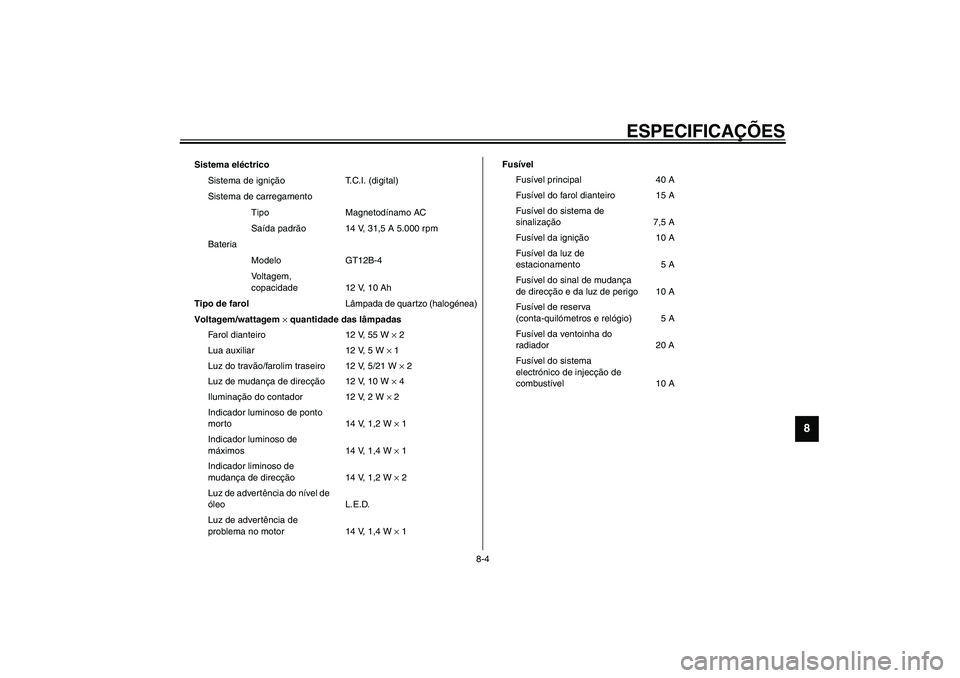

Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão 14 V, 31,5 A 5.000 rpm
Bateria
Modelo GT12B-4
Voltagem,
copacidade 12 V, 10 Ah
Tipo de farolLâmpada de quartzo (halogénea)
Voltagem/wattagem × quantidade das lâmpadas
Farol dianteiro 12 V, 55 W × 2
Lua auxiliar 12 V, 5 W × 1
Luz do travão/farolim traseiro 12 V, 5/21 W × 2
Luz de mudança de direcção 12 V, 10 W × 4
Iluminação do contador 12 V, 2 W × 2
Indicador luminoso de ponto
morto 14 V, 1,2 W × 1
Indicador luminoso de
máximos 14 V, 1,4 W × 1
Indicador liminoso de
mudança de direcção 14 V, 1,2 W × 2
Luz de advertência do nível de
óleo L.E.D.
Luz de advertência de
problema no motor 14 V, 1,4 W × 1Fusível
Fusível principal 40 A
Fusível do farol dianteiro 15 A
Fusível do sistema de
sinalização 7,5 A
Fusível da ignição 10 A
Fusível da luz de
estacionamento 5 A
Fusível do sinal de mudança
de direcção e da luz de perigo 10 A
Fusível de reserva
(conta-quilómetros e relógio) 5 A
Fusível da ventoinha do
radiador 20 A
Fusível do sistema
electrónico de injecção de
combustível 10 A
U5PSP0.book Page 4 Thursday, May 30, 2002 9:48 AM

ESPECIFICAÇÕES
8-5
8
PAU03941

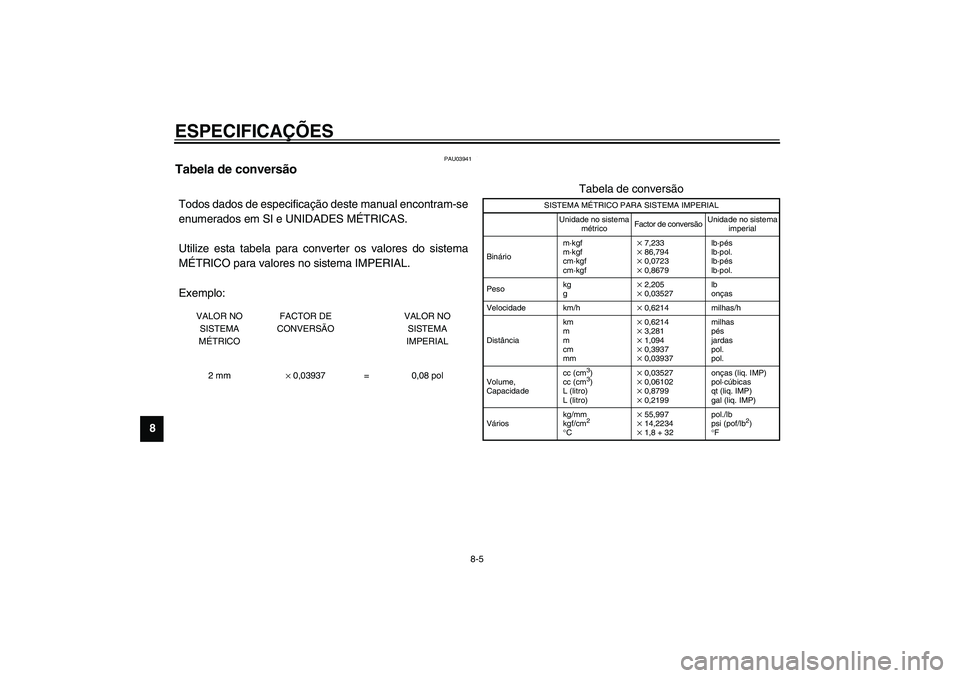

Tabela de conversão CS-03PTodos dados de especificação deste manual encontram-se
enumerados em SI e UNIDADES MÉTRICAS.
Utilize esta tabela para converter os valores do sistema
MÉTRICO para valores no sistema IMPERIAL.
Exemplo:
VALOR NO
SISTEMA
MÉTRICOFACTOR DE
CONVERSÃOVALOR NO
SISTEMA
IMPERIAL
2 mm× 0,03937 = 0,08 pol
Tabela de conversão
SISTEMA MÉTRICO PARA SISTEMA IMPERIAL
Unidade no sistema
métricoFactor de conversãoUnidade no sistema
imperial
Bináriom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679lb·pés
lb·pol.
lb·pés
lb·pol.
Pesokg
g× 2,205× 0,03527lb
onças
Velocidade km/h× 0,6214 milhas/h
Distânciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937milhas
pés
jardas
pol.
pol.
Volume,
Capacidadecc (cm
3)
cc (cm3)
L (litro)
L (litro)
× 0,03527× 0,06102× 0,8799× 0,2199onças (liq. IMP)
pol·cúbicas
qt (liq. IMP)
gal (liq. IMP)
Várioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 pol./lb
psi (pof/lb
2)
°
F
U5PSP0.book Page 5 Thursday, May 30, 2002 9:48 AM

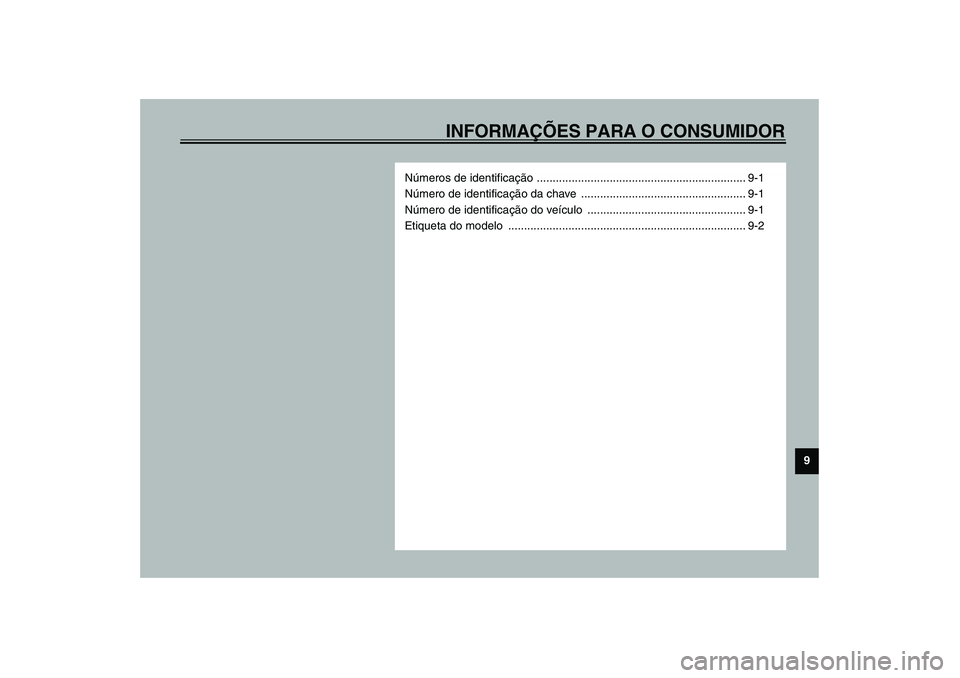

INFORMAÇÕES PARA O CONSUMIDOR
9
Números de identificação .................................................................. 9-1
Número de identificação da chave .................................................... 9-1
Número de identificação do veículo .................................................. 9-1
Etiqueta do modelo ........................................................................... 9-2
U5PSP0.book Page 1 Thursday, May 30, 2002 9:48 AM

9-1
9
PAU01039

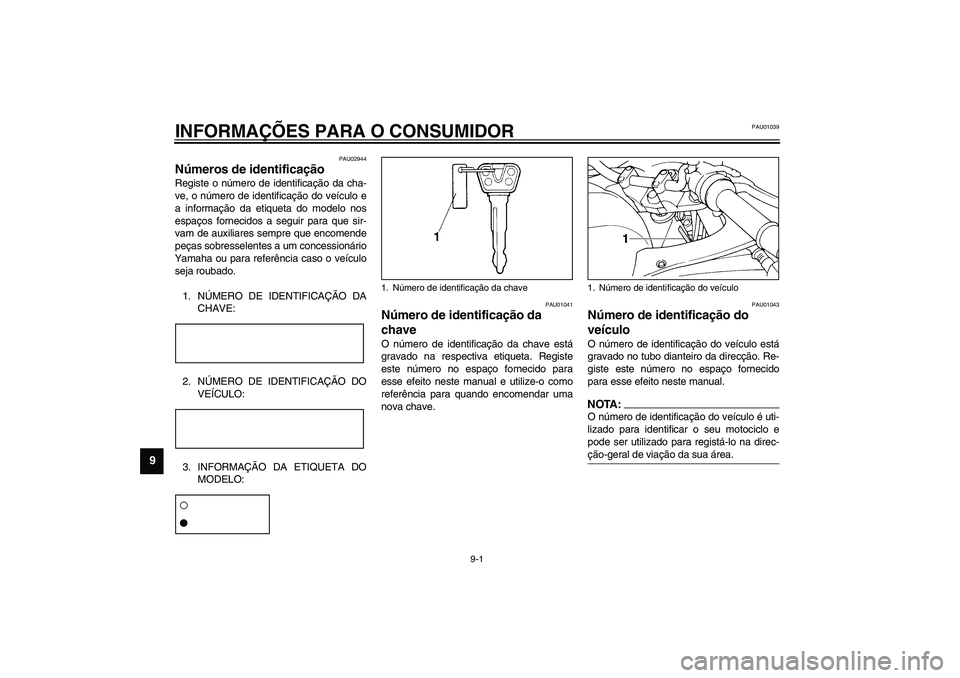

9-INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos
espaços fornecidos a seguir para que sir-
vam de auxiliares sempre que encomende
peças sobresselentes a um concessionário
Yamaha ou para referência caso o veículo
seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DA ETIQUETA DO
MODELO:CA-01PPAU01041
Número de identificação da
chave O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência para quando encomendar uma
nova chave.
PAU01043
Número de identificação do
veículo O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTA:_ O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área. _
1. Número de identificação da chave
1. Número de identificação do veículo
U5PSP0.book Page 1 Thursday, May 30, 2002 9:48 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU01050

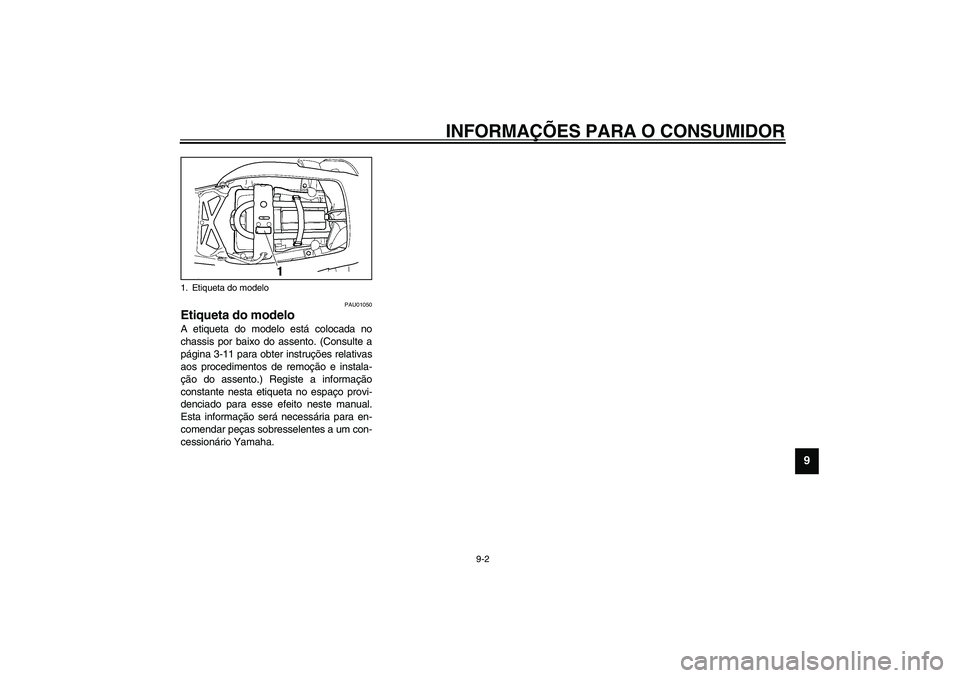

Etiqueta do modelo A etiqueta do modelo está colocada no
chassis por baixo do assento. (Consulte a
página 3-11 para obter instruções relativas
aos procedimentos de remoção e instala-
ção do assento.) Registe a informação
constante nesta etiqueta no espaço provi-
denciado para esse efeito neste manual.
Esta informação será necessária para en-
comendar peças sobresselentes a um con-
cessionário Yamaha.1. Etiqueta do modelo
U5PSP0.book Page 2 Thursday, May 30, 2002 9:48 AM

ÍNDICE REMISSIVOAAlarme antifurto .......................................3-6
Alavanca da embraiagem ........................3-7
Alavanca da embraiagem, ajuste da folga6-22
Alavanca do travão ..................................3-8
Alavancas do travão e da embraiagem,
verificação e lubrificação...................... 6-29
Amortecedor de choques, ajuste............ 3-15
Armazenagem .........................................7-4
Assento.................................................. 3-11BBateria ................................................... 6-33CCabos, verificação e lubrificação ............ 6-28
Capotas e painéis, remoção e
instalação ..............................................6-5
Colocação do motor em funcionamento ... 5-1
Combustível.............................................3-9
Compartimento de armazenagem .......... 3-11
Consumo de combustível, sugestões
para a redução ......................................5-4
Corrente de transmissão, lubrificação .... 6-28
Cuidados .................................................7-1DDescanso lateral .................................... 3-17
Descanso lateral, verificação e
lubrificação .......................................... 6-30
Detecção e resolução de problemas ...... 6-42
Direcção, verificação.............................. 6-31
EEspecificações ........................................ 8-1
Estacionamento....................................... 5-5
Etiqueta do modelo.................................. 9-2FFolga da corrente de transmissão ......... 6-26
Ajuste ............................................... 6-27
Verificação ....................................... 6-26
Folga das válvulas, ajuste ..................... 6-18
Folga do cabo do acelerador, ajuste ...... 6-18
Forquilha dianteira, ajuste ..................... 3-13
Forquilha dianteira, verificação .............. 6-31
Fusíveis, substituição ............................ 6-34IIndicador da temperatura do
refrigerante............................................ 3-5
Indicadores luminosos de mudança de
direcção ................................................ 3-2
Indicadores luminosos e luzes de
advertência ........................................... 3-2
Indicador luminoso de máximos .............. 3-2
Indicador luminoso de ponto morto .......... 3-2
Informações de segurança ...................... 1-1
Interruptor da buzina ............................... 3-6
Interruptor da luz do travão traseiro,
ajuste .................................................. 6-23
Interruptor das luzes ................................ 3-7
Interruptor de arranque ............................ 3-7
Interruptor de farol alto/baixo ................... 3-6
Interruptor de paragem do motor..............3-7
Interruptor de perigo.................................3-6
Interruptor de ultrapassagem ...................3-6
Interruptor do sinal de mudança de
direcção .................................................3-6
Interruptores do guiador ...........................3-6
Interruptor principal/bloqueio da
direcção .................................................3-1JJogo de ferramentas ................................6-1LLâmpada da luz do travão/farolim
traseiro, substituição ............................6-36
Lâmpada do farol dianteiro,
substituição..........................................6-35
Lâmpada do sinal de mudança de
direcção, substituição ..........................6-37
Limpeza do elemento do filtro de ar .......6-16
Líquido dos travões, mudança ...............6-26
Líquido refrigerante ................................6-12
Substituição ......................................6-13
Verificação........................................6-12
Lista de verificações prévias à
utilização................................................4-1
Localização das peças .............................2-1
Luz de advertência de problema no motor3-3
Luz de advertência do nível do óleo .........3-3
U5PSP0.book Page 1 Thursday, May 30, 2002 9:48 AM

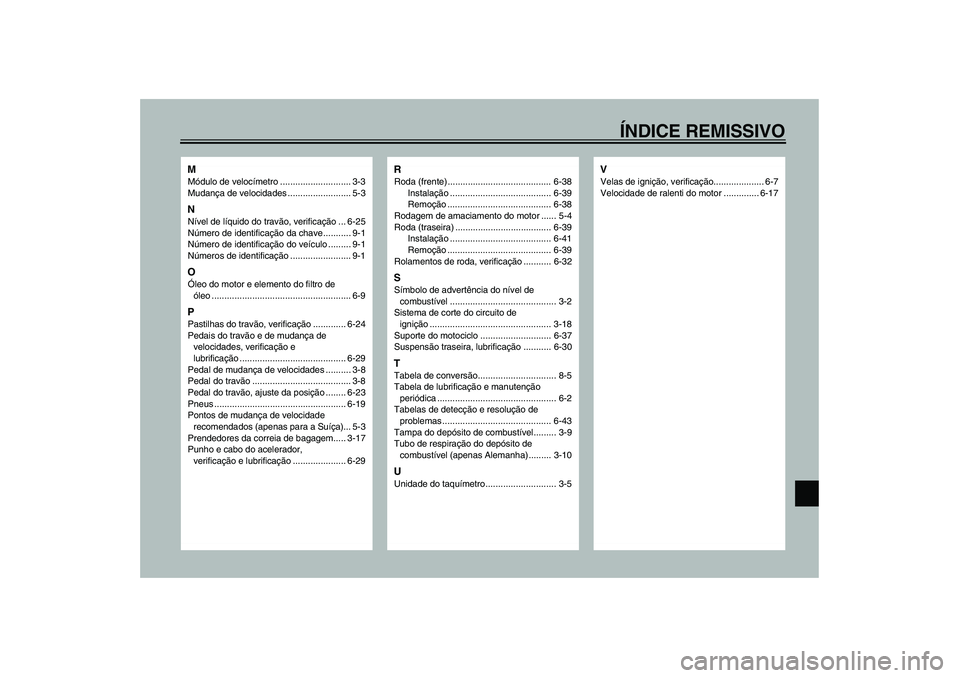

ÍNDICE REMISSIVO
MMódulo de velocímetro ............................ 3-3
Mudança de velocidades ......................... 5-3NNível de líquido do travão, verificação ... 6-25
Número de identificação da chave........... 9-1
Número de identificação do veículo ......... 9-1
Números de identificação ........................ 9-1OÓleo do motor e elemento do filtro de
óleo ....................................................... 6-9PPastilhas do travão, verificação ............. 6-24
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação .......................................... 6-29
Pedal de mudança de velocidades .......... 3-8
Pedal do travão ....................................... 3-8
Pedal do travão, ajuste da posição ........ 6-23
Pneus .................................................... 6-19
Pontos de mudança de velocidade
recomendados (apenas para a Suíça)... 5-3
Prendedores da correia de bagagem..... 3-17
Punho e cabo do acelerador,
verificação e lubrificação ..................... 6-29
RRoda (frente) ......................................... 6-38
Instalação ........................................ 6-39
Remoção ......................................... 6-38
Rodagem de amaciamento do motor ...... 5-4
Roda (traseira) ...................................... 6-39
Instalação ........................................ 6-41
Remoção ......................................... 6-39
Rolamentos de roda, verificação ........... 6-32SSímbolo de advertência do nível de
combustível .......................................... 3-2
Sistema de corte do circuito de
ignição ................................................ 3-18
Suporte do motociclo ............................ 6-37
Suspensão traseira, lubrificação ........... 6-30TTabela de conversão............................... 8-5
Tabela de lubrificação e manutenção
periódica ............................................... 6-2
Tabelas de detecção e resolução de
problemas ........................................... 6-43
Tampa do depósito de combustível......... 3-9
Tubo de respiração do depósito de
combustível (apenas Alemanha) ......... 3-10UUnidade do taquímetro............................ 3-5
VVelas de ignição, verificação.................... 6-7
Velocidade de ralenti do motor .............. 6-17
U5PSP0.book Page 2 Thursday, May 30, 2002 9:48 AM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM

IMPRESSO EM PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.05-0.3×1 CR
(P)5PS-28199-P0
TDM900
MANUAL DO UTILIZADOR
