SICHERHEITSINFORMATIONEN
1-4
1
gefährliche Situation entstehen.
Benzin und Abgase

BENZIN IST LEICHT ENTZÜNDLICH:

Beim Auftanken immer den Motor
abstellen.

Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
die Auspuffanlage tropft.

Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.

Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod
führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.

Bevor Sie das Motorrad unbeaufsich-
tigt zurücklassen, immer den Motor
abstellen und den Zündschlüssel vom
Zündschloss abziehen. Beim Parken
des Motorrads Folgendes beachten:

Der Motor und die Auspuffanlage
könnten heiß sein, deshalb sollten
Sie das Motorrad an einer Stelle
parken, an der Fußgänger oder Kin-
der diese heißen Stellen nicht zufäl-lig berühren können.

Das Motorrad nicht auf ab-
schüssigem oder weichem Unter-
grund abstellen, damit es nicht
umfallen kann.

Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizers oder einer of-
fenen Flamme) parken, da es sonst
Feuer fangen könnte.

Wird das Motorrad auf einem anderen
Fahrzeug transportiert, stellen Sie si-
cher, dass es aufrecht stehen bleiben
wird. Sollte das Motorrad sich neigen,
kann Benzin aus dem Kraftstofftank
auslaufen.

Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.

2-1
1
2
3
4
5
6
7
8
9

FAHRZEUGBESCHREIBUNG
GAU32220

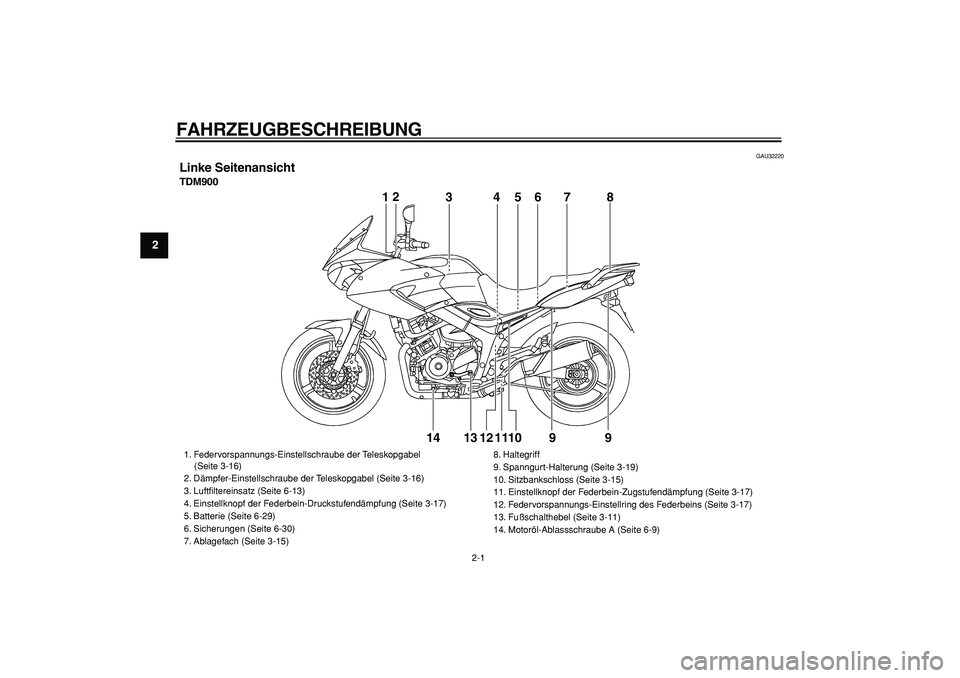

Linke Seitenansicht
TDM900
12
345678
9 9 10 11 12 13 1412
345678
9 9 10 11 12 13 14

1. Federvorspannungs-Einstellschraube der Teleskopgabel
(Seite 3-16)
2. Dämpfer-Einstellschraube der Teleskopgabel (Seite 3-16)
3. Luftfiltereinsatz (Seite 6-13)
4. Einstellknopf der Federbein-Druckstufendämpfung (Seite 3-17)
5. Batterie (Seite 6-29)
6. Sicherungen (Seite 6-30)
7. Ablagefach (Seite 3-15)8. Haltegriff
9. Spanngurt-Halterung (Seite 3-19)
10. Sitzbankschloss (Seite 3-15)
11. Einstellknopf der Federbein-Zugstufendämpfung (Seite 3-17)
12. Federvorspannungs-Einstellring des Federbeins (Seite 3-17)
13. Fußschalthebel (Seite 3-11)
14. Motoröl-Ablassschraube A (Seite 6-9)

FAHRZEUGBESCHREIBUNG
2-2
2
3
4
5
6
7
8
9

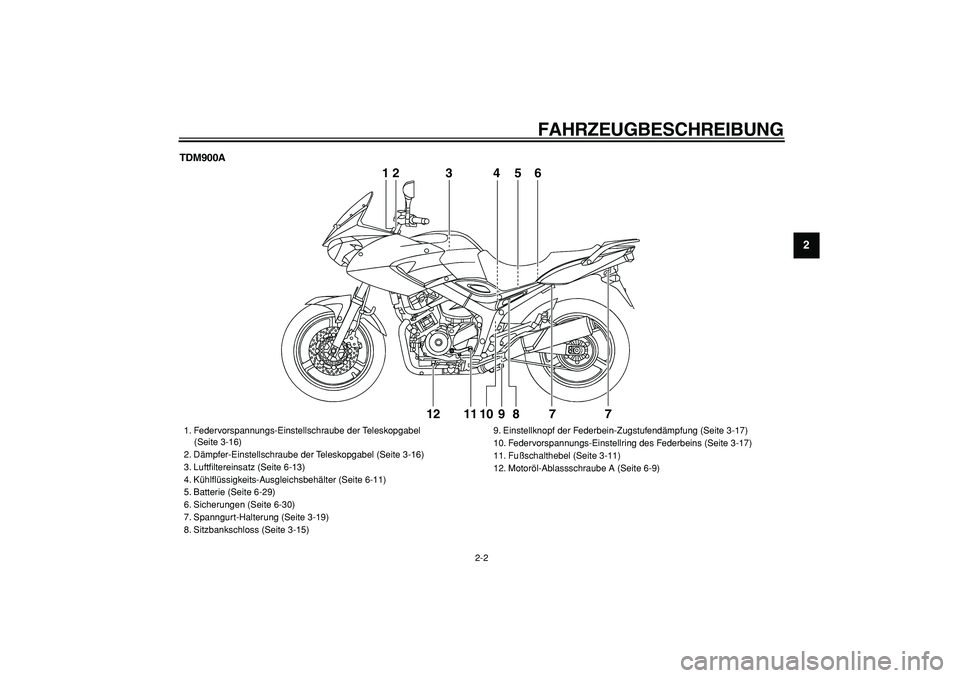

TDM900A
12
3456
7 7 8 9 10 11 1212
3456

1. Federvorspannungs-Einstellschraube der Teleskopgabel
(Seite 3-16)
2. Dämpfer-Einstellschraube der Teleskopgabel (Seite 3-16)
3. Luftfiltereinsatz (Seite 6-13)
4. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-11)
5. Batterie (Seite 6-29)
6. Sicherungen (Seite 6-30)
7. Spanngurt-Halterung (Seite 3-19)
8. Sitzbankschloss (Seite 3-15)9. Einstellknopf der Federbein-Zugstufendämpfung (Seite 3-17)
10. Federvorspannungs-Einstellring des Federbeins (Seite 3-17)
11. Fußschalthebel (Seite 3-11)
12. Motoröl-Ablassschraube A (Seite 6-9)

FAHRZEUGBESCHREIBUNG
2-3
1
2
3
4
5
6
7
8
9

GAU32230
Rechte Seitenansicht
TDM900
1234
5
6 7 8 9 10

1. Bordwerkzeug (Seite 6-1)
2. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-11)
3. Leerlaufeinstellschraube (Seite 6-15)
4. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-21)
5. Kühlerverschlussdeckel (Seite 6-11)
6. Motoröl-Einfüllschraubverschluss (Seite 6-9)
7. Ölfiltereinsatz (Seite 6-9)8. Motoröl-Ablassschraube B (Seite 6-9)
9. Fußbremshebel (Seite 3-11)
10. Bremsflüssigkeits-Vorratsbehälter (Hinterrad) (Seite 6-21)

FAHRZEUGBESCHREIBUNG
2-4
2
3
4
5
6
7
8
9

TDM900A

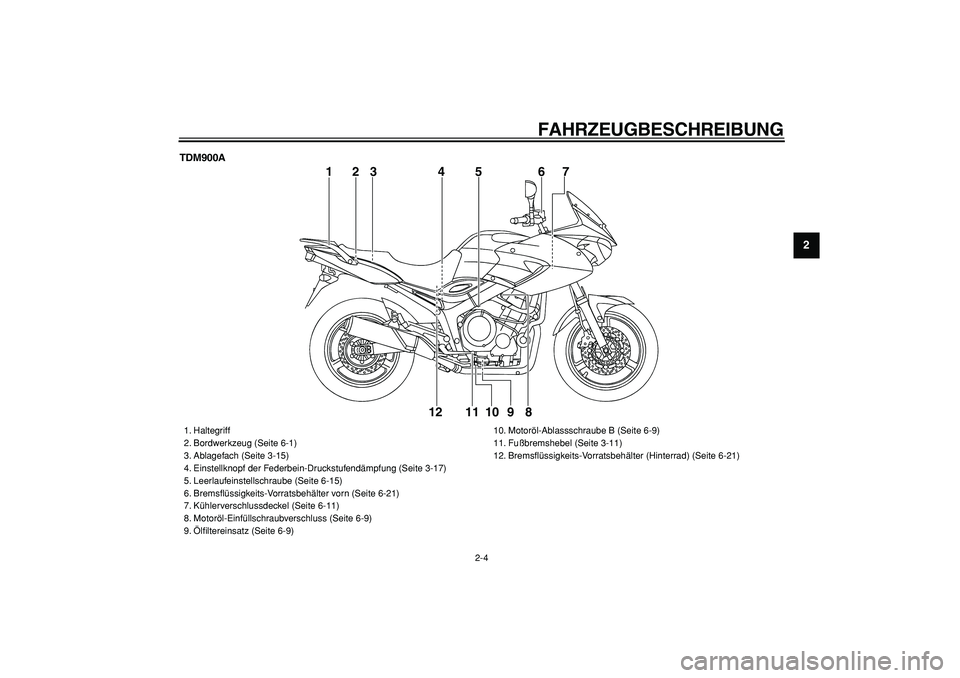

1
56
7
8 9 10 11 12
23 4

1. Haltegriff
2. Bordwerkzeug (Seite 6-1)
3. Ablagefach (Seite 3-15)
4. Einstellknopf der Federbein-Druckstufendämpfung (Seite 3-17)
5. Leerlaufeinstellschraube (Seite 6-15)
6. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-21)
7. Kühlerverschlussdeckel (Seite 6-11)
8. Motoröl-Einfüllschraubverschluss (Seite 6-9)
9. Ölfiltereinsatz (Seite 6-9)10. Motoröl-Ablassschraube B (Seite 6-9)
11. Fußbremshebel (Seite 3-11)
12. Bremsflüssigkeits-Vorratsbehälter (Hinterrad) (Seite 6-21)

FAHRZEUGBESCHREIBUNG
2-5
1
2
3
4
5
6
7
8
9

GAU10430

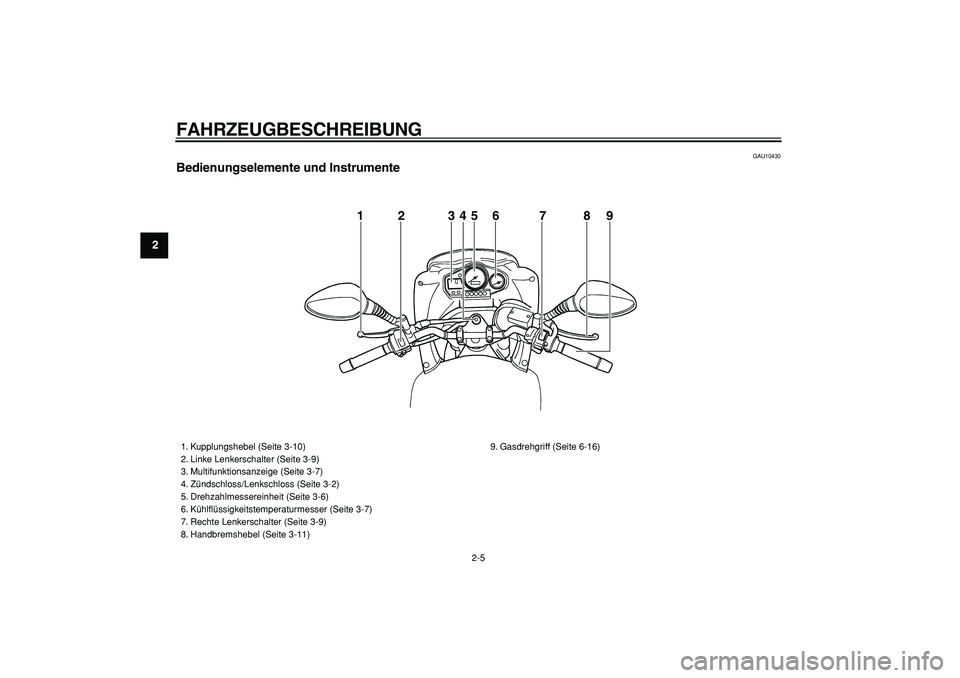

Bedienungselemente und Instrumente
1 2 345 6 7 8 9

1. Kupplungshebel (Seite 3-10)
2. Linke Lenkerschalter (Seite 3-9)
3. Multifunktionsanzeige (Seite 3-7)
4. Zündschloss/Lenkschloss (Seite 3-2)
5. Drehzahlmessereinheit (Seite 3-6)
6. Kühlflüssigkeitstemperaturmesser (Seite 3-7)
7. Rechte Lenkerschalter (Seite 3-9)
8. Handbremshebel (Seite 3-11)9. Gasdrehgriff (Seite 6-16)

3-1
2
34
5
6
7
8
9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10972

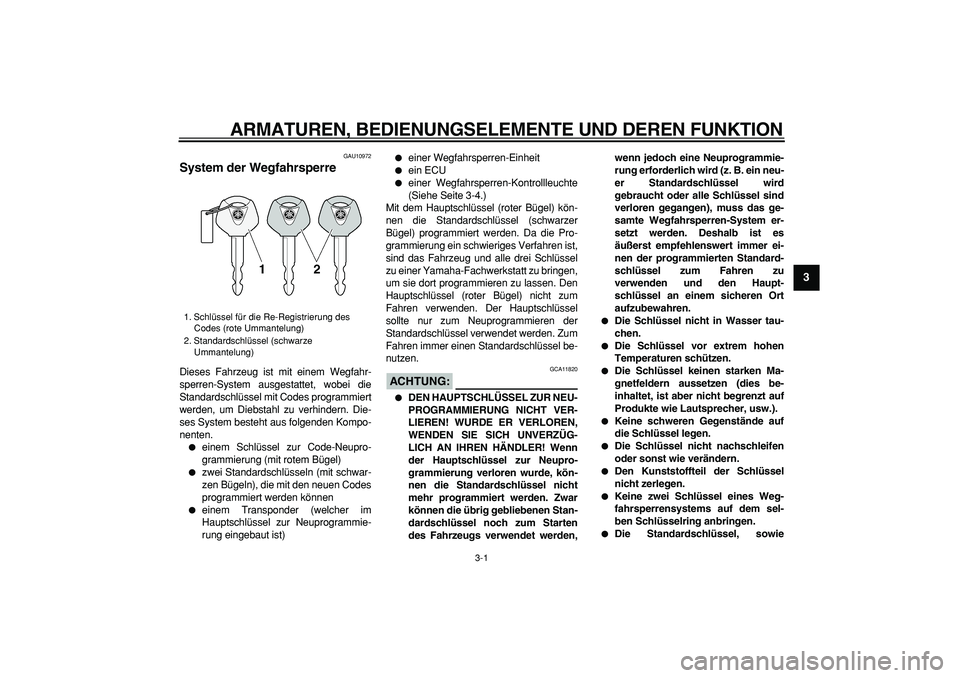

System der Wegfahrsperre
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.

einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)

zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können

einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)

einer Wegfahrsperren-Einheit

ein ECU

einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-4.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer
Bügel) programmiert werden. Da die Pro-
grammierung ein schwieriges Verfahren ist,
sind das Fahrzeug und alle drei Schlüssel
zu einer Yamaha-Fachwerkstatt zu bringen,
um sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG:

GCA11820

DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden,wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird
gebraucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es
äußerst empfehlenswert immer ei-
nen der programmierten Standard-
schlüssel zum Fahren zu
verwenden und den Haupt-
schlüssel an einem sicheren Ort
aufzubewahren.

Die Schlüssel nicht in Wasser tau-
chen.

Die Schlüssel vor extrem hohen
Temperaturen schützen.

Die Schlüssel keinen starken Ma-
gnetfeldern aussetzen (dies be-
inhaltet, ist aber nicht begrenzt auf
Produkte wie Lautsprecher, usw.).

Keine schweren Gegenstände auf
die Schlüssel legen.

Die Schlüssel nicht nachschleifen
oder sonst wie verändern.

Den Kunststoffteil der Schlüssel
nicht zerlegen.

Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

Die Standardschlüssel, sowie
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze
Ummantelung)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
1
2
3
4
5
6
7
8
9

Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.

Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen
verursachen können.
GAU10471

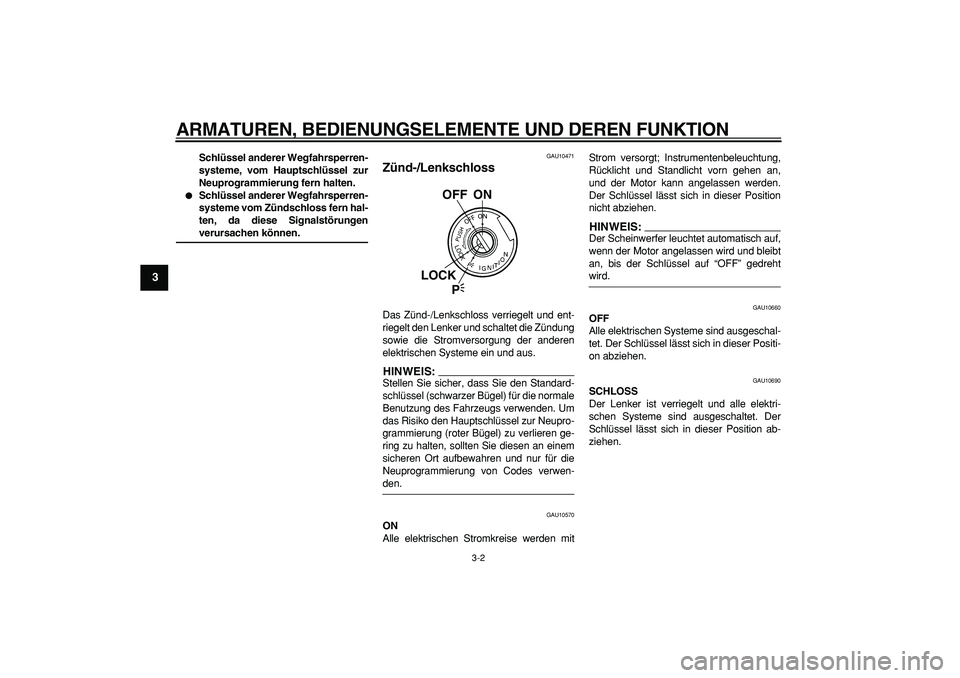

Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.
HINWEIS:

Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU10570
ON
Alle elektrischen Stromkreise werden mitStrom versorgt; Instrumentenbeleuchtung,
Rücklicht und Standlicht vorn gehen an,
und der Motor kann angelassen werden.
Der Schlüssel lässt sich in dieser Position
nicht abziehen.
HINWEIS:

Der Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
GAU10690
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
OFF ON
LOCK
P

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
2
34
5
6
7
8
9

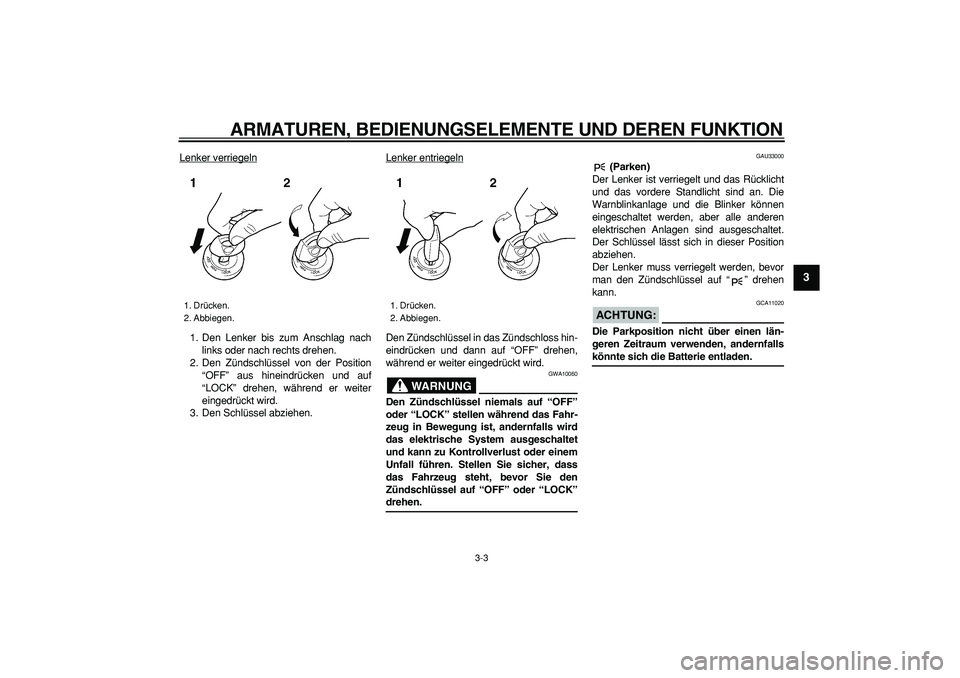

Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel in das Zündschloss hin-
eindrücken und dann auf “OFF” drehen,
während er weiter eingedrückt wird.
WARNUNG

GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den
Zündschlüssel auf “OFF” oder “LOCK”
drehen.
GAU33000
(Parken)
Der Lenker ist verriegelt und das Rücklicht
und das vordere Standlicht sind an. Die
Warnblinkanlage und die Blinker können
eingeschaltet werden, aber alle anderen
elektrischen Anlagen sind ausgeschaltet.
Der Schlüssel lässt sich in dieser Position
abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG:

GCA11020
Die Parkposition nicht über einen län-
geren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
1
2
3
4
5
6
7
8
9

GAU38561
Warn- und Kontrollleuchten
Für TDM900Für TDM900A
GAU38572
Blinker-Kontrollleuchten “” und “”
(für TDM900)/
Blinker-Kontrollleuchte “” (für
TDM900A)

Für TDM900: Wenn der Blinkerschal-
ter betätigt wird, blinkt die entspre-
chende Kontrollleuchte.

Für TDM900A: Diese Kontrollleuchte
blinkt, wenn der Blinkerschalter nach
rechts oder links gedrückt wird.
GAU11060
Leerlauf-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU38600
Ölstand-Warnleuchte
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
HINWEIS:

Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
1. Reserve-Warnanzeige “ ”
2. Linke Blinker-Kontrollleuchte “ ”
3. Fernlicht-Kontrollleuchte “ ”
4. Leerlauf-Kontrollleuchte “ ”
5. Motorstörungs-Warnleuchte “ ”
6. Rechte Blinker-Kontrollleuchte “ ”
7. Ölstand-Warnleuchte
8. Anzeigeleuchte des Wegfahrsperren-
Systems
12345678

1. Reserve-Warnanzeige “ ”
2. Blinker-Kontrollleuchte “ ”
3. Fernlicht-Kontrollleuchte “ ”
4. Leerlauf-Kontrollleuchte “ ”
5. Motorstörungs-Warnleuchte “ ”
6. Antiblockiersystem (ABS)-Warnleuchte
“ ” (für ABS-Modelle)
7. Ölstand-Warnleuchte
8. Anzeigeleuchte des Wegfahrsperren-
Systems
12345678ABS
