YAMAHA TDM 900 2006 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

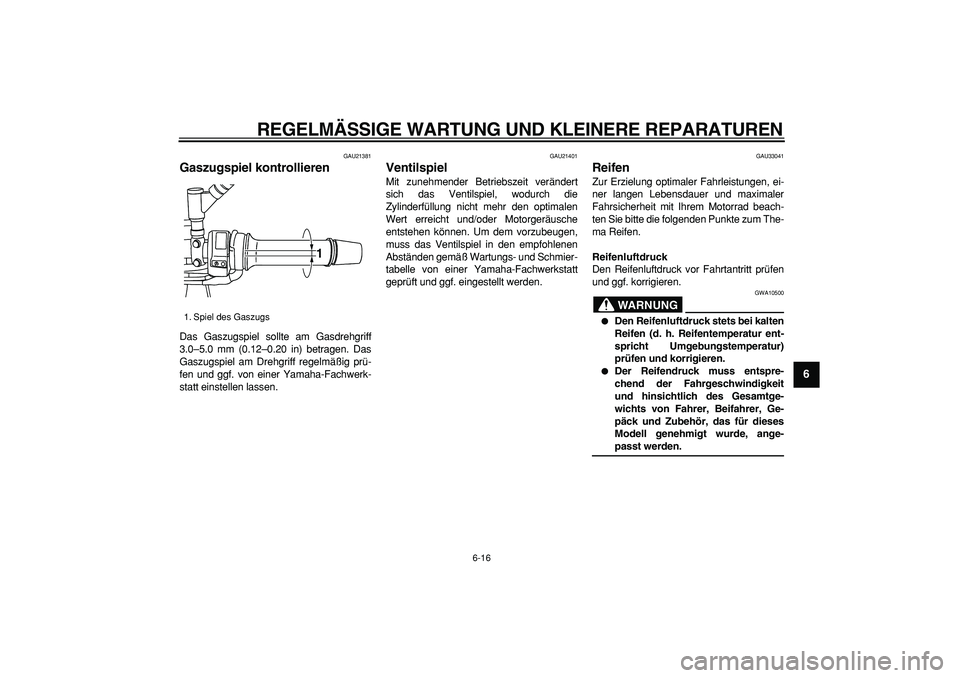

6-16
2
3
4
5
67
8
9

GAU21381
Gaszugspiel kontrollieren
Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den optimalen
Wert erreicht und/oder Motorgeräusche
entstehen können. Um dem vorzubeugen,
muss das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
GAU33041
Reifen
Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG

GWA10500

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
1. Spiel des Gaszugs
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
1
2
3
4
5
6
7
8
9
WARNUNG

GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.

DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorradsbeeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-
gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.

Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.

Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.

Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.

Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:

Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
TDM900 90–203 kg (198–448 lb)
TDM900A 90–200 kg (198–441 lb):
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Rennen:
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Maximale Zuladung*:
TDM900 203 kg (448 lb)
TDM900A 200 kg (441 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Profiltiefe
2. Reifenflanke
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
21

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

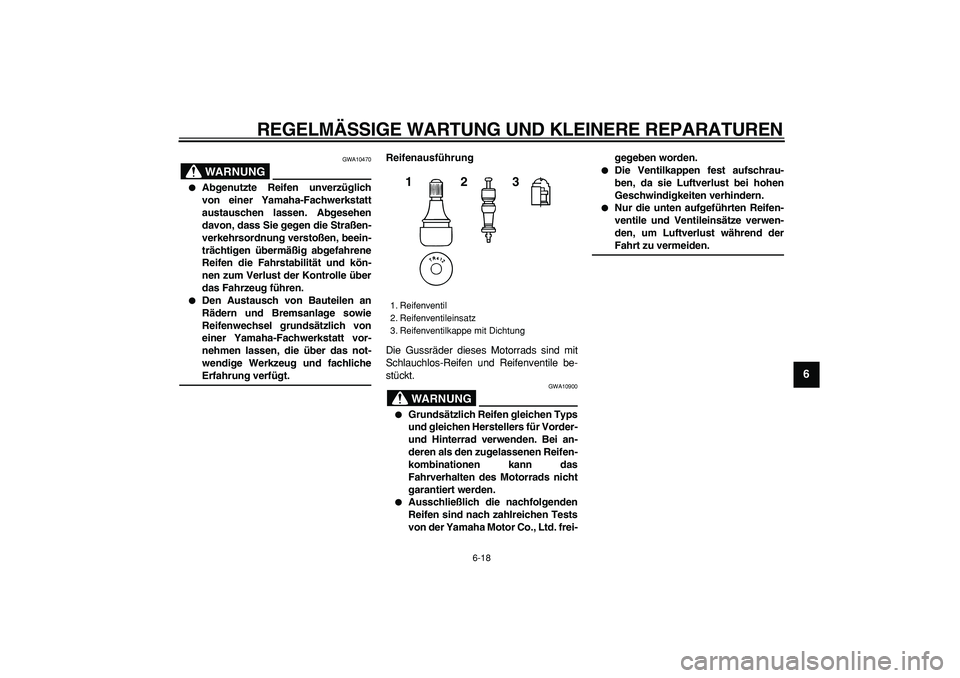

6-18
2
3
4
5
67
8
9
WARNUNG

GWA10470

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.

Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventile be-
stückt.
WARNUNG

GWA10900

Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das
Fahrverhalten des Motorrads nicht
garantiert werden.

Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-gegeben worden.

Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.

Nur die unten aufgeführten Reifen-
ventile und Ventileinsätze verwen-
den, um Luftverlust während der
Fahrt zu vermeiden.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
123

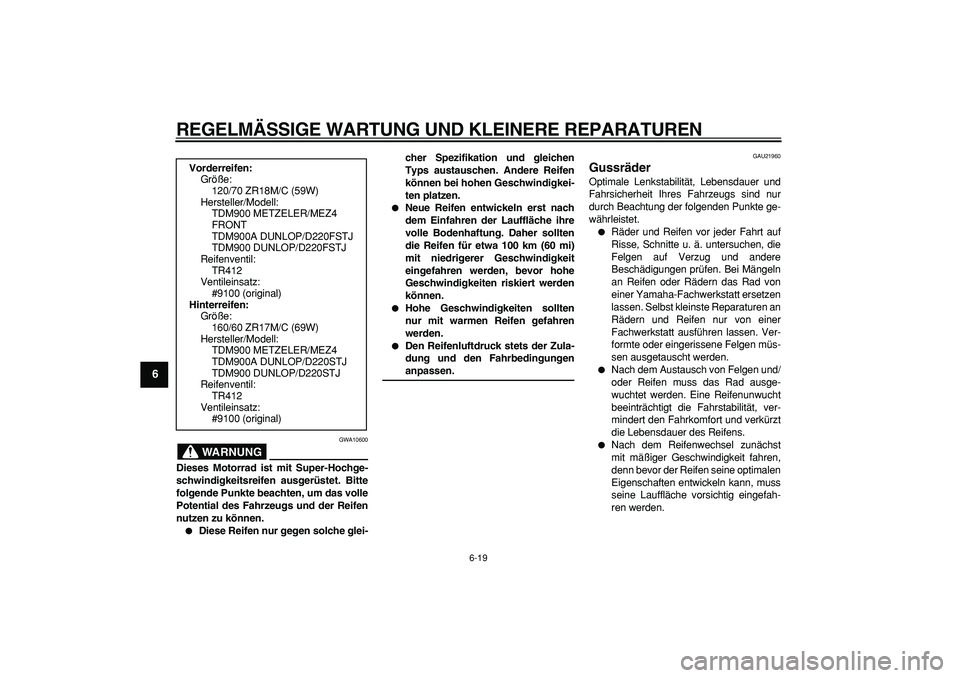

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
1
2
3
4
5
6
7
8
9
WARNUNG

GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.

Diese Reifen nur gegen solche glei-cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.

Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.

Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.

Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.
GAU21960
Gussräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere
Beschädigungen prüfen. Bei Mängeln
an Reifen oder Rädern das Rad von
einer Yamaha-Fachwerkstatt ersetzen
lassen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
Vorderreifen:
Größe:
120/70 ZR18M/C (59W)
Hersteller/Modell:
TDM900 METZELER/MEZ4
FRONT
TDM900A DUNLOP/D220FSTJ
TDM900 DUNLOP/D220FSTJ
Reifenventil:
TR412
Ventileinsatz:
#9100 (original)
Hinterreifen:
Größe:
160/60 ZR17M/C (69W)
Hersteller/Modell:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
TDM900 DUNLOP/D220STJ
Reifenventil:
TR412
Ventileinsatz:
#9100 (original)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

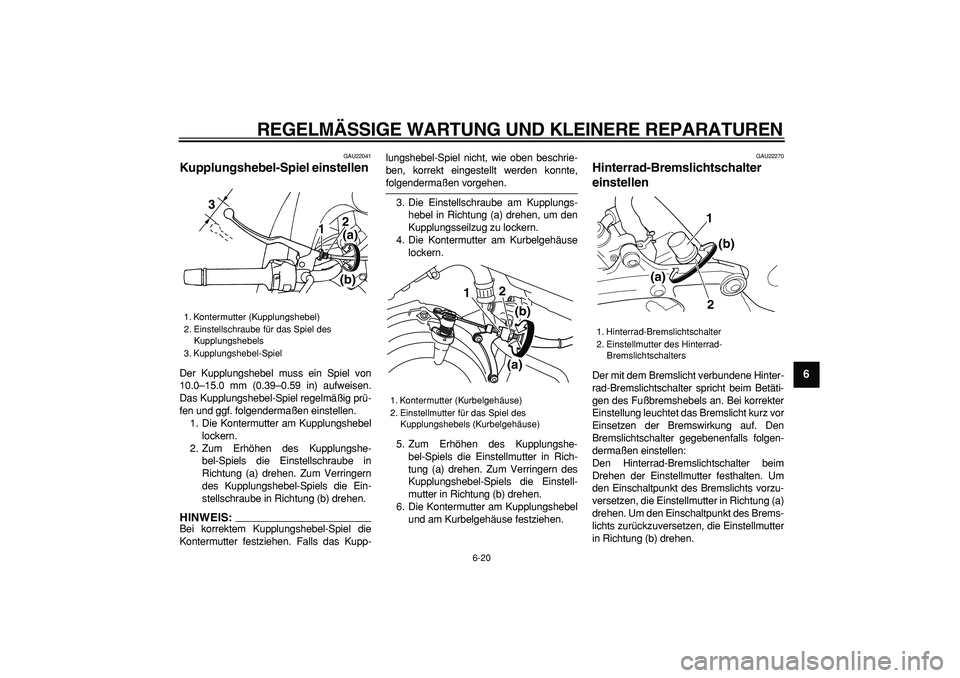

6-20
2
3
4
5
67
8
9

GAU22041
Kupplungshebel-Spiel einstellen
Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellschraube in
Richtung (a) drehen. Zum Verringern
des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.
HINWEIS:

Bei korrektem Kupplungshebel-Spiel die
Kontermutter festziehen. Falls das Kupp-lungshebel-Spiel nicht, wie oben beschrie-
ben, korrekt eingestellt werden konnte,
folgendermaßen vorgehen.
3. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
4. Die Kontermutter am Kurbelgehäuse
lockern.
5. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellmutter in Rich-
tung (a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstell-
mutter in Richtung (b) drehen.
6. Die Kontermutter am Kupplungshebel
und am Kurbelgehäuse festziehen.
GAU22270
Hinterrad-Bremslichtschalter
einstellen
Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten. Um
den Einschaltpunkt des Bremslichts vorzu-
versetzen, die Einstellmutter in Richtung (a)
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
1. Kontermutter (Kupplungshebel)
2. Einstellschraube für das Spiel des
Kupplungshebels
3. Kupplungshebel-Spiel
12
3
(a)
(b)

1. Kontermutter (Kurbelgehäuse)
2. Einstellmutter für das Spiel des
Kupplungshebels (Kurbelgehäuse)12
(a)(b)

1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-
Bremslichtschalters
1
2 (a)(b)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

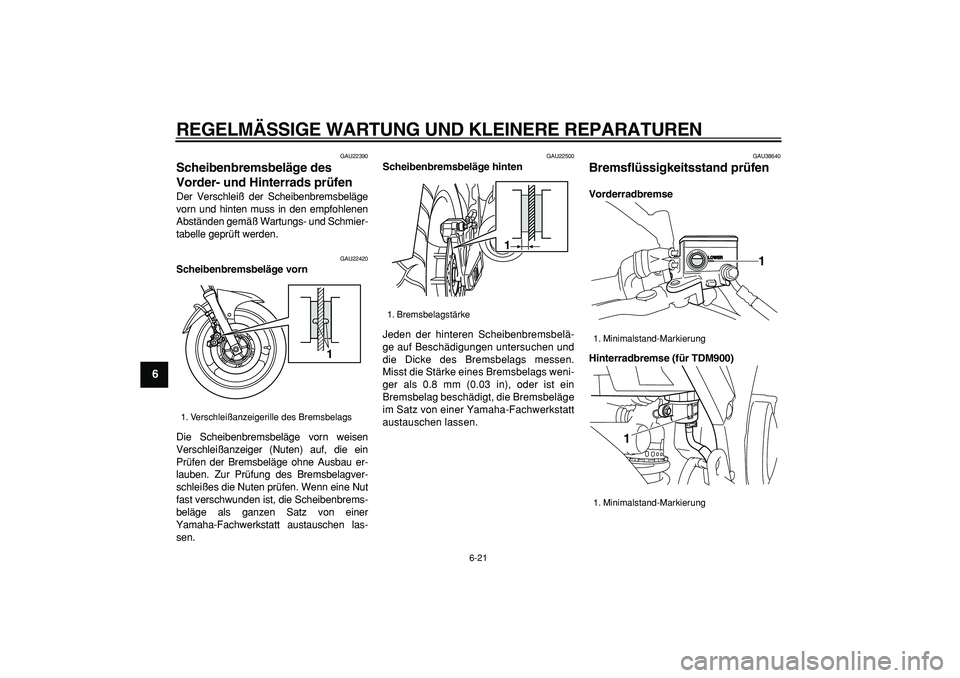

6-21
1
2
3
4
5
6
7
8
9

GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22420
Scheibenbremsbeläge vorn
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22500
Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbelä-
ge auf Beschädigungen untersuchen und
die Dicke des Bremsbelags messen.
Misst die Stärke eines Bremsbelags weni-
ger als 0.8 mm (0.03 in), oder ist ein
Bremsbelag beschädigt, die Bremsbeläge
im Satz von einer Yamaha-Fachwerkstatt
austauschen lassen.
GAU38640
Bremsflüssigkeitsstand prüfen
Vorderradbremse
Hinterradbremse (für TDM900)
1. Verschleißanzeigerille des Bremsbelags
1

1. Bremsbelagstärke
1

1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

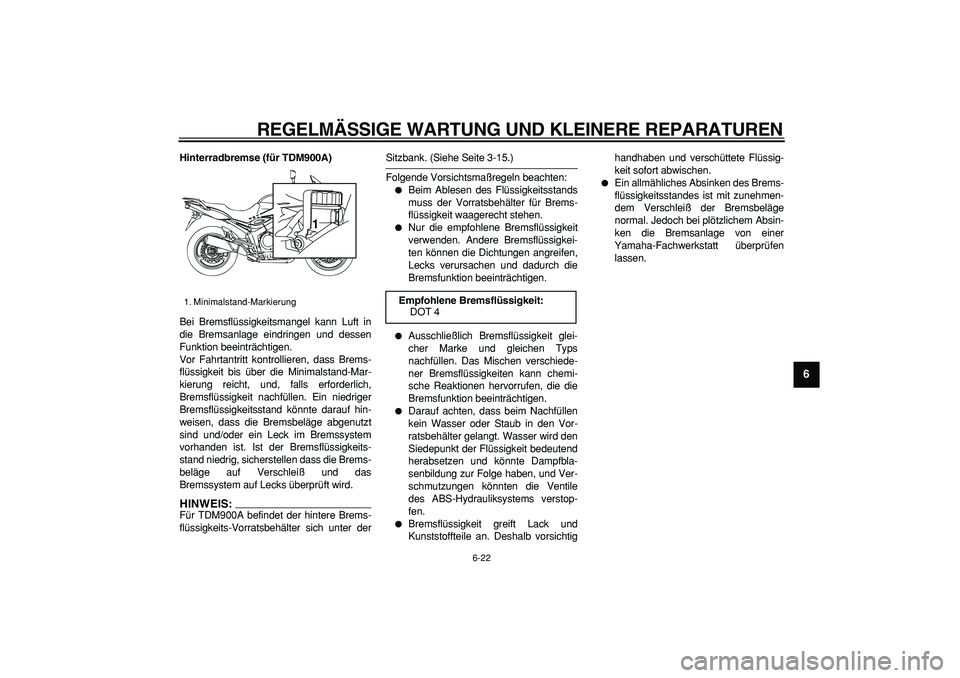

6-22
2
3
4
5
67
8
9

Hinterradbremse (für TDM900A)
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das
Bremssystem auf Lecks überprüft wird.
HINWEIS:

Für TDM900A befindet der hintere Brems-
flüssigkeits-Vorratsbehälter sich unter der
Sitzbank. (Siehe Seite 3-15.)
Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.

Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs
nachfüllen. Das Mischen verschiede-
ner Bremsflüssigkeiten kann chemi-
sche Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.

Darauf achten, dass beim Nachfüllen
kein Wasser oder Staub in den Vor-
ratsbehälter gelangt. Wasser wird den
Siedepunkt der Flüssigkeit bedeutend
herabsetzen und könnte Dampfbla-
senbildung zur Folge haben, und Ver-
schmutzungen könnten die Ventile
des ABS-Hydrauliksystems verstop-
fen.

Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtighandhaben und verschüttete Flüssig-
keit sofort abwischen.

Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge
normal. Jedoch bei plötzlichem Absin-
ken die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
1. Minimalstand-Markierung
1

Empfohlene Bremsflüssigkeit:
DOT 4

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
1
2
3
4
5
6
7
8
9

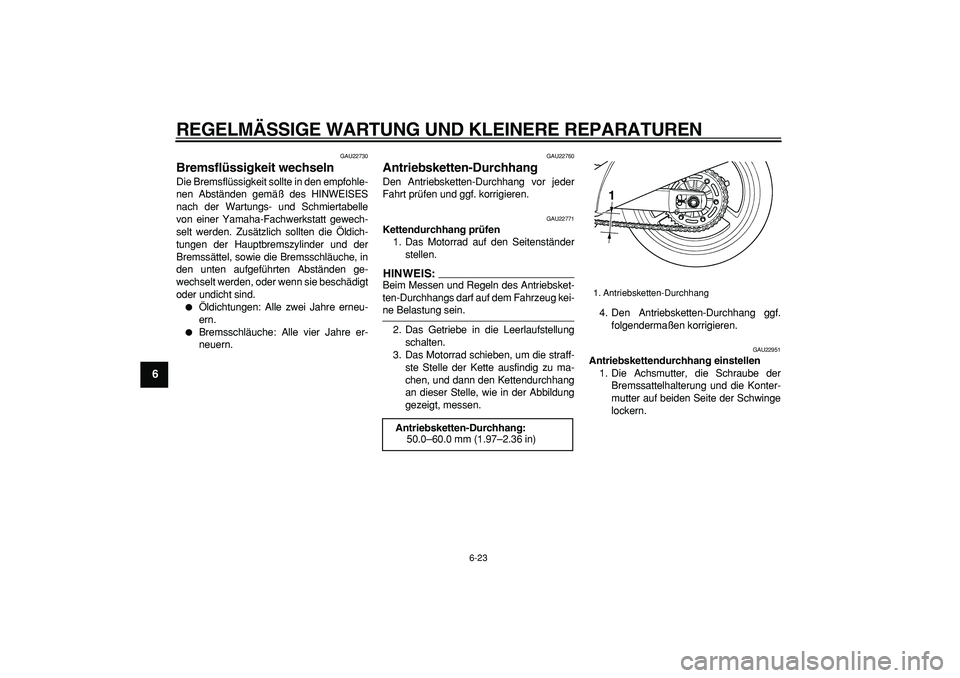

GAU22730
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß des HINWEISES
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen der Hauptbremszylinder und der
Bremssättel, sowie die Bremsschläuche, in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.

Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang
Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22771
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.
HINWEIS:

Beim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-
ne Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die straff-
ste Stelle der Kette ausfindig zu ma-
chen, und dann den Kettendurchhang
an dieser Stelle, wie in der Abbildung
gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU22951
Antriebskettendurchhang einstellen
1. Die Achsmutter, die Schraube der
Bremssattelhalterung und die Konter-
mutter auf beiden Seite der Schwinge
lockern.
Antriebsketten-Durchhang:
50.0–60.0 mm (1.97–2.36 in)
1. Antriebsketten-Durchhang
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
2
3
4
5
67
8
9

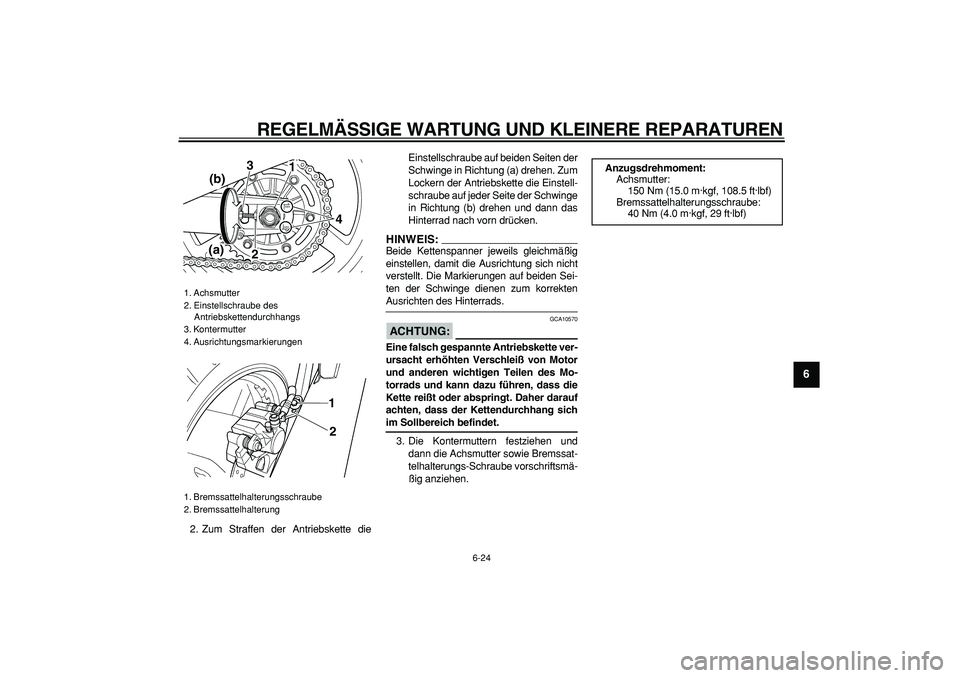

2. Zum Straffen der Antriebskette dieEinstellschraube auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
HINWEIS:

Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten
Ausrichten des Hinterrads.
ACHTUNG:

GCA10570
Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Motor
und anderen wichtigen Teilen des Mo-
torrads und kann dazu führen, dass die
Kette reißt oder abspringt. Daher darauf
achten, dass der Kettendurchhang sich
im Sollbereich befindet.
3. Die Kontermuttern festziehen und
dann die Achsmutter sowie Bremssat-
telhalterungs-Schraube vorschriftsmä-
ßig anziehen.
1. Achsmutter
2. Einstellschraube des
Antriebskettendurchhangs
3. Kontermutter
4. Ausrichtungsmarkierungen
1. Bremssattelhalterungsschraube
2. Bremssattelhalterung
3
4 1
2 (b)
(a)
1
2

Anzugsdrehmoment:
Achsmutter:
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Bremssattelhalterungsschraube:
40 Nm (4.0 m·kgf, 29 ft·lbf)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
1
2
3
4
5
6
7
8
9

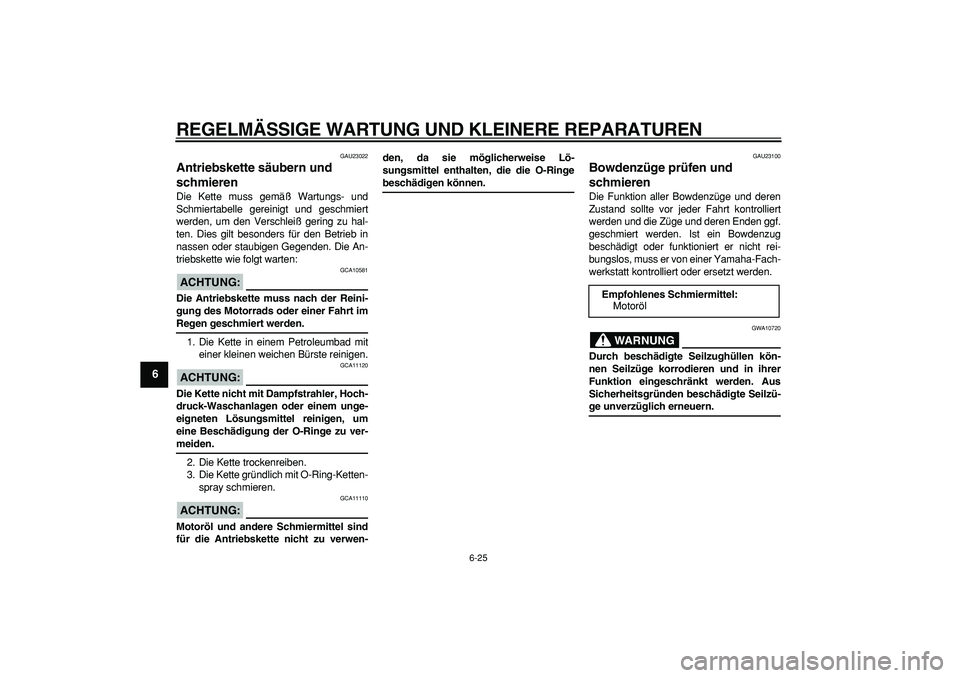

GAU23022
Antriebskette säubern und
schmieren
Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:
ACHTUNG:

GCA10581
Die Antriebskette muss nach der Reini-
gung des Motorrads oder einer Fahrt im
Regen geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG:

GCA11120
Die Kette nicht mit Dampfstrahler, Hoch-
druck-Waschanlagen oder einem unge-
eigneten Lösungsmittel reinigen, um
eine Beschädigung der O-Ringe zu ver-
meiden.
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
ACHTUNG:

GCA11110
Motoröl und andere Schmiermittel sind
für die Antriebskette nicht zu verwen-den, da sie möglicherweise Lö-
sungsmittel enthalten, die die O-Ringe
beschädigen können.
GAU23100
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug
beschädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-Fach-
werkstatt kontrolliert oder ersetzt werden.
WARNUNG

GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seilzü-
ge unverzüglich erneuern. Empfohlenes Schmiermittel:
Motoröl
