FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
1
2
3
4
5
6
7
8
9

Voor TDM900A
DAU38572
Controlelampjes richtingaanwijzers
“” en “” (voor TDM900)/
Controlelampje richtingaanwijzers
“” (voor TDM900A)

Voor TDM900: Het bijbehorende con-
trolelampje knippert terwijl de schake-laar voor richtingaanwijzers naar de
linker- of rechterstand is gedrukt.

Voor TDM900A: Dit controlelampje
knippert terwijl de schakelaar voor
richtingaanwijzers naar de linker- of
rechterstand is gedrukt.
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU38600
Waarschuwingslampje olieniveau
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
OPMERKING:

Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing.
DAU11371
Waarschuwingsindicator brandstofni-
veau “”
De waarschuwingsindicator brandstofni-
veau gaat knipperen als het brandstofni-
veau daalt tot ca. 3.5 L (0.92 US gal) (0.77
Imp.gal).
DAU11500
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha-dealer het
zelfdiagnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha-dealer om het elektrisch circuit te
testen.
1. Waarschuwingsindicator brandstofniveau
“ ”
2. Controlelampje richtingaanwijzers
“ ”
3. Controlelampje grootlicht “ ”
4. Vrijstandcontrolelampje “ ”
5. Waarschuwingslampje motorstoring “ ”
6. ABS-waarschuwingslampje “ ” (voor
modellen met ABS)
7. Waarschuwingslampje olieniveau
8. Controlelampje startblokkering
12345678
ABS

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
2
34
5
6
7
8
9

DAU11543

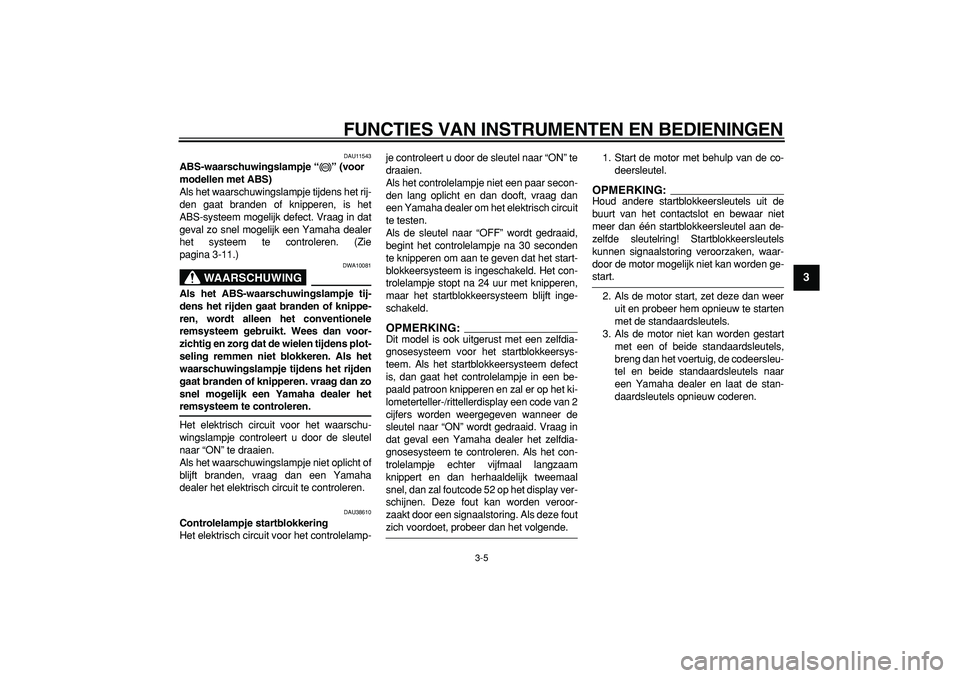

ABS-waarschuwingslampje “” (voor
modellen met ABS)
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het
ABS-systeem mogelijk defect. Vraag in dat
geval zo snel mogelijk een Yamaha dealer
het systeem te controleren. (Zie
pagina 3-11.)
WAARSCHUWING

DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens plot-
seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen. vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet oplicht of
blijft branden, vraag dan een Yamaha
dealer het elektrisch circuit te controleren.
DAU38610
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
OPMERKING:

Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is, dan gaat het controlelampje in een be-
paald patroon knipperen en zal er op het ki-
lometerteller-/rittellerdisplay een code van 2
cijfers worden weergegeven wanneer de
sleutel naar “ON” wordt gedraaid. Vraag in
dat geval een Yamaha dealer het zelfdia-
gnosesysteem te controleren. Als het con-
trolelampje echter vijfmaal langzaam
knippert en dan herhaaldelijk tweemaal
snel, dan zal foutcode 52 op het display ver-
schijnen. Deze fout kan worden veroor-
zaakt door een signaalstoring. Als deze fout
zich voordoet, probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.
OPMERKING:

Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
ABS

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9

punt aangegeven. In dat geval wordt door
het indrukken van de toets “SELECT” in de
onderstaande volgorde gewisseld tussen
de diverse weergaven van rittellers en kilo-
meterteller:

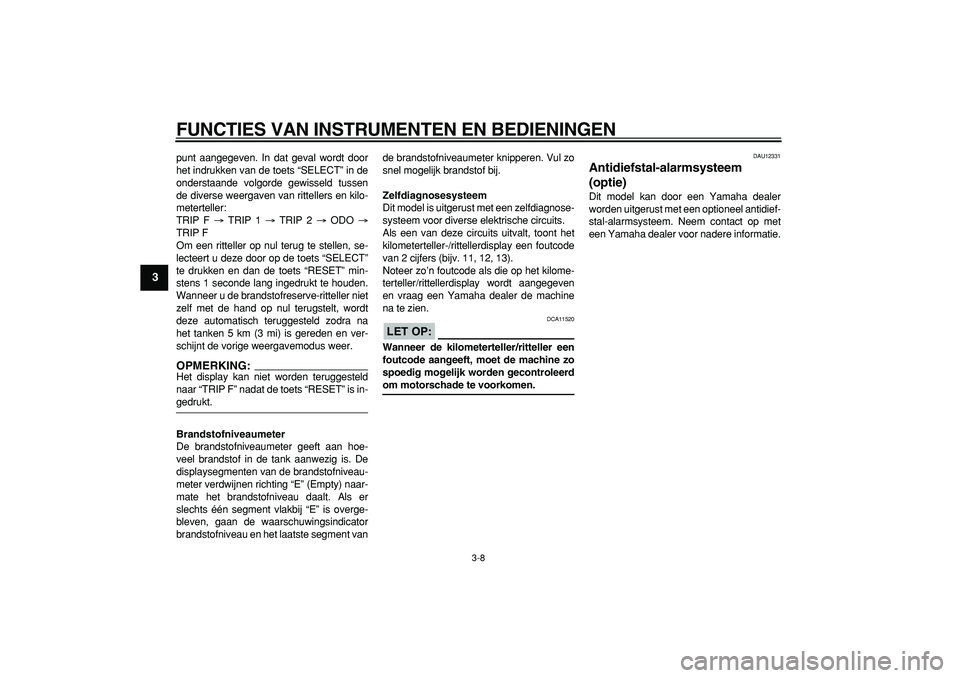

TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en ver-
schijnt de vorige weergavemodus weer.
OPMERKING:

Het display kan niet worden teruggesteld
naar “TRIP F” nadat de toets “RESET” is in-
gedrukt.
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (Empty) naar-
mate het brandstofniveau daalt. Als er
slechts één segment vlakbij “E” is overge-
bleven, gaan de waarschuwingsindicator
brandstofniveau en het laatste segment vande brandstofniveaumeter knipperen. Vul zo
snel mogelijk brandstof bij.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, toont het
kilometerteller-/rittellerdisplay een foutcode
van 2 cijfers (bijv. 11, 12, 13).
Noteer zo’n foutcode als die op het kilome-
terteller/rittellerdisplay wordt aangegeven
en vraag een Yamaha dealer de machine
na te zien.
LET OP:

DCA11520
Wanneer de kilometerteller/ritteller een
foutcode aangeeft, moet de machine zo
spoedig mogelijk worden gecontroleerd
om motorschade te voorkomen.
DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
2
34
5
6
7
8
9

DAU26822

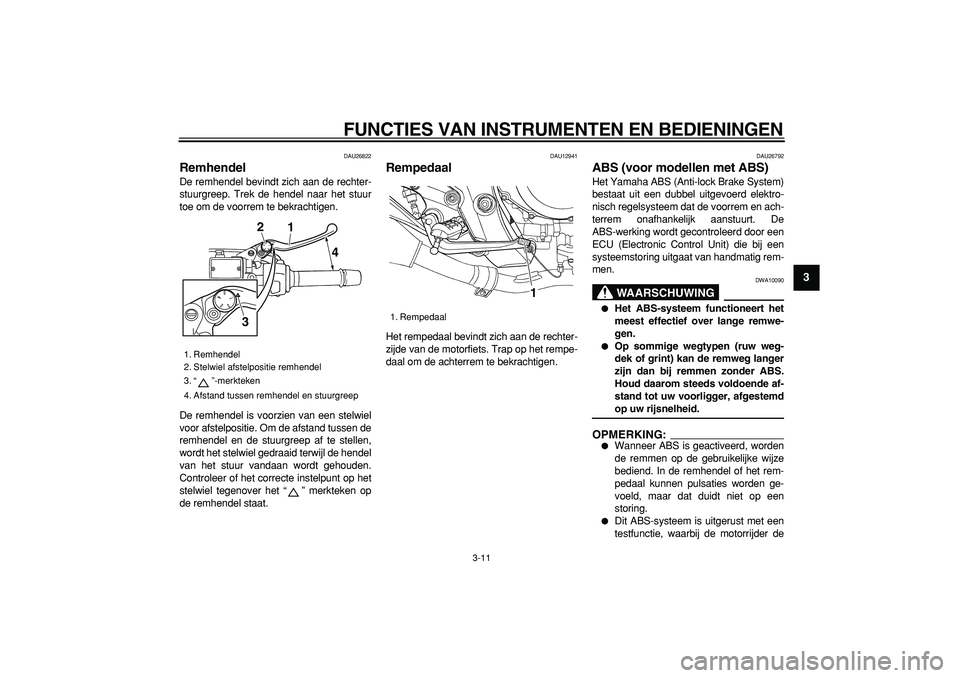

Remhendel
De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelwiel
voor afstelpositie. Om de afstand tussen de
remhendel en de stuurgreep af te stellen,
wordt het stelwiel gedraaid terwijl de hendel
van het stuur vandaan wordt gehouden.
Controleer of het correcte instelpunt op het
stelwiel tegenover het “” merkteken op
de remhendel staat.
DAU12941
Rempedaal
Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU26792
ABS (voor modellen met ABS)
Het Yamaha ABS (Anti-lock Brake System)
bestaat uit een dubbel uitgevoerd elektro-
nisch regelsysteem dat de voorrem en ach-
terrem onafhankelijk aanstuurt. De
ABS-werking wordt gecontroleerd door een
ECU (Electronic Control Unit) die bij een
systeemstoring uitgaat van handmatig rem-
men.
WAARSCHUWING

DWA10090

Het ABS-systeem functioneert het
meest effectief over lange remwe-
gen.

Op sommige wegtypen (ruw weg-
dek of grint) kan de remweg langer
zijn dan bij remmen zonder ABS.
Houd daarom steeds voldoende af-
stand tot uw voorligger, afgestemd
op uw rijsnelheid.
OPMERKING:


Wanneer ABS is geactiveerd, worden
de remmen op de gebruikelijke wijze
bediend. In de remhendel of het rem-
pedaal kunnen pulsaties worden ge-
voeld, maar dat duidt niet op een
storing.

Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de motorrijder de
1. Remhendel
2. Stelwiel afstelpositie remhendel
3. “”-merkteken
4. Afstand tussen remhendel en stuurgreep
1 2
4
3

1. Rempedaal
1

5-1
2
3
4
56
7
8
9

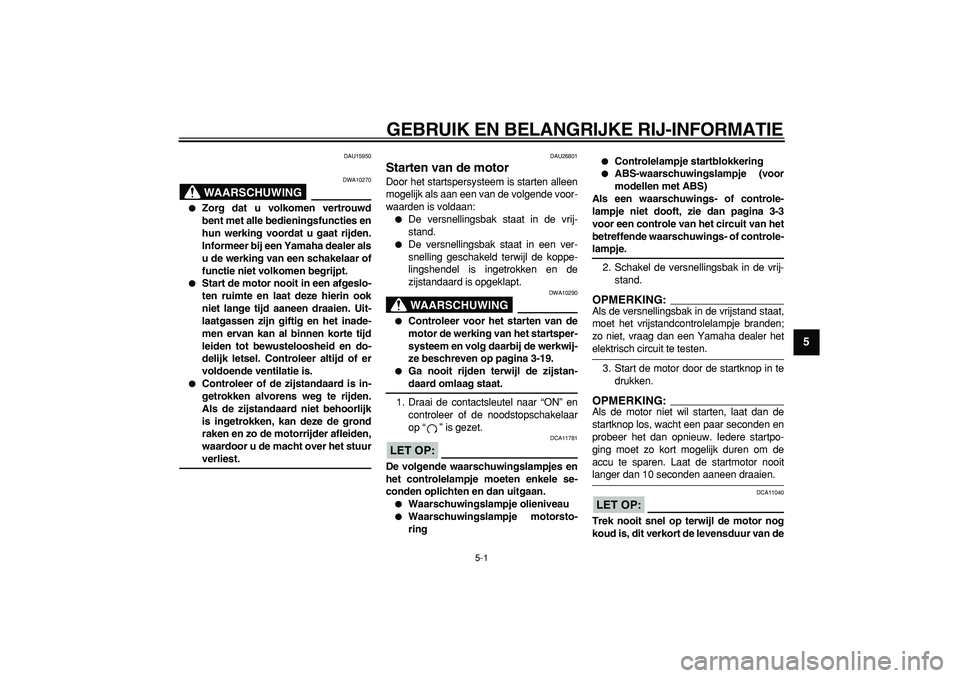

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU15950
WAARSCHUWING

DWA10270

Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.

Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.

Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuur
verliest.
DAU26801
Starten van de motor
Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.

De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
WAARSCHUWING

DWA10290

Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-19.

Ga nooit rijden terwijl de zijstan-
daard omlaag staat.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “” is gezet.
LET OP:

DCA11781
De volgende waarschuwingslampjes en
het controlelampje moeten enkele se-
conden oplichten en dan uitgaan.

Waarschuwingslampje olieniveau

Waarschuwingslampje motorsto-
ring

Controlelampje startblokkering

ABS-waarschuwingslampje (voor
modellen met ABS)
Als een waarschuwings- of controle-
lampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van het
betreffende waarschuwings- of controle-
lampje.
2. Schakel de versnellingsbak in de vrij-
stand.
OPMERKING:

Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
3. Start de motor door de startknop in te
drukken.
OPMERKING:

Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit
langer dan 10 seconden aaneen draaien.
LET OP:

DCA11040
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
1
2
3
4
5
6
7
8
9

DAU21401
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU33041
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING

DWA10500

De bandspanning moet worden
gecontroleerd en afgesteld terwijl
de banden koud zijn (wanneer de
temperatuur van de banden gelijk
is aan de omgevingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en
het totale gewicht van rijder, pas-
sagier, bagage en accessoires dat
voor dit model is vastgesteld.
WAARSCHUWING

DWA11020
De aanwezigheid van bagage heeft
grote invloed op het weggedrag, de
rem- en rij-eigenschappen en de veilig-
heid van uw motor. Neem daarom de
volgende voorzorgsmaatregelen inBandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
TDM900 90–203 kg (198–448 lb)
TDM900A 90–200 kg (198–441 lb):
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Rijden met hoge snelheid:
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Maximale belasting*:
TDM900 203 kg (448 lb)
TDM900A 200 kg (441 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
1
2
3
4
5
6
7
8
9

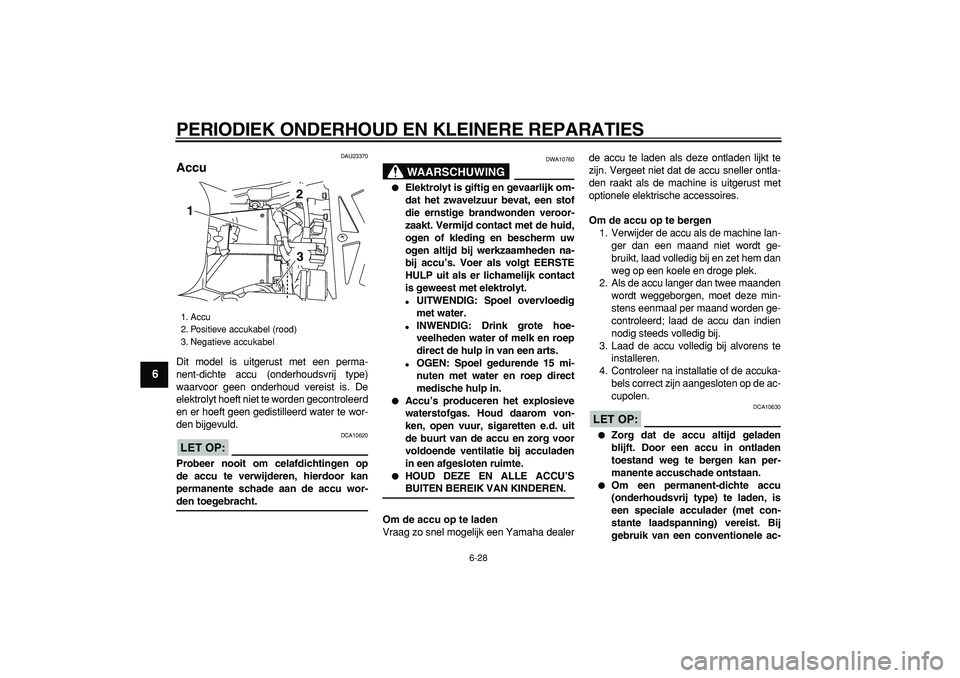

DAU23370
Accu
Dit model is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontroleerd
en er hoeft geen gedistilleerd water te wor-
den bijgevuld.
LET OP:

DCA10620
Probeer nooit om celafdichtingen op
de accu te verwijderen, hierdoor kan
permanente schade aan de accu wor-
den toegebracht.
WAARSCHUWING

DWA10760

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.

UITWENDIG: Spoel overvloedig
met water.

INWENDIG: Drink grote hoe-
veelheden water of melk en roep
direct de hulp in van een arts.

OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealerde accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
Om de accu op te bergen
1. Verwijder de accu als de machine lan-
ger dan een maand niet wordt ge-
bruikt, laad volledig bij en zet hem dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP:

DCA10630

Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan per-
manente accuschade ontstaan.

Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele ac-
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel
1
23

8-1
2
3
4
5
6
7
89

SPECIFICATIES
DAU2633E
Afmetingen:
Totale lengte:
2180 mm (85.8 in)
Totale breedte:
800 mm (31.5 in)
Totale hoogte:
1290 mm (50.8 in)
Zadelhoogte:
825 mm (32.5 in)
Wielbasis:
1485 mm (58.5 in)
Grondspeling:
160 mm (6.30 in)
Kleinste draaicirkel:
2900 mm (114.2 in)
Gewicht:
Incl. olie en brandstof:
TDM900 221.0 kg (487 lb)
TDM900A 224.0 kg (494 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
2-cilinder, parallel vooroverhellend
Slagvolume:
897.0 cm
3

(54.73 cu.in)
Boring
×
slag:
92.0
×
67.5 mm (3.62
×
2.66 in)
Compressieverhouding:
10.40 :1
Startsysteem:
Elektrische startmotorSmeersysteem:
Dry sump

Motorolie:
Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Met vervanging van oliefilterelement:
3.90 L (4.12 US qt) (3.43 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.75 L (1.85 US qt) (1.54 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Hoeveelheid reservebrandstof:
3.5 L (0.92 US gal) (0.77 Imp.gal)
Brandstofinjectie:
Fabrikant:
DENSO
Model:
195500-3830/2
Bougie(s):
Fabrikant/model:
NGK/DPR8EA-9
Fabrikant/model:
DENSO/X24EPR-U9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppeling:
Type koppeling:
Nat, meervoudige plaat
Versnellingsbak:
Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
67/39 (1.718)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
42/16 (2.625)
Type versnellingbak:
Constant mesh, 6 versnellingen
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
