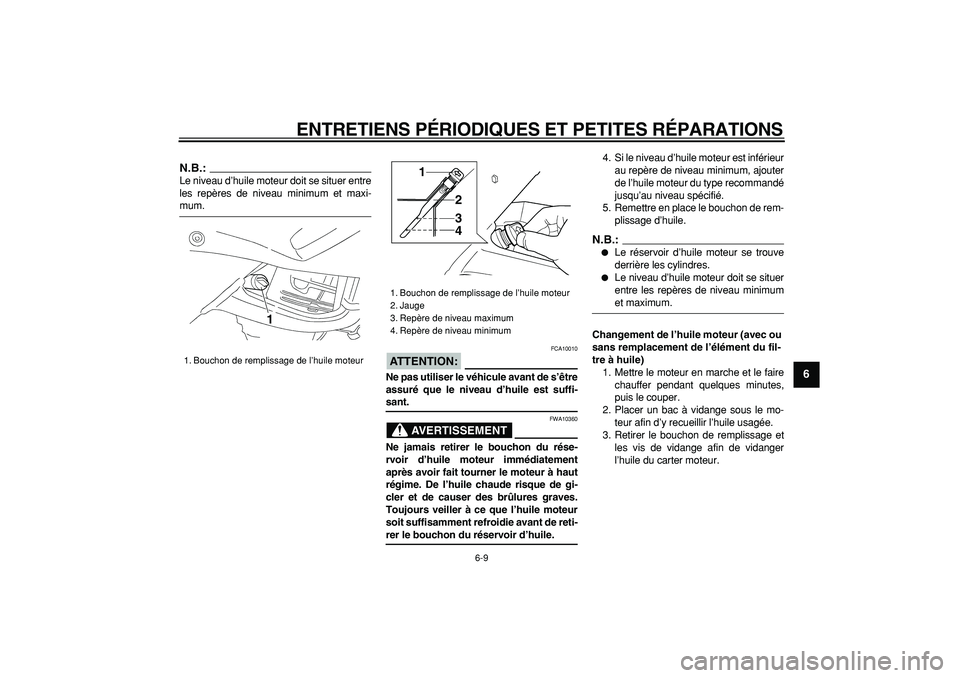

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
2
3
4
5
67
8
9
N.B.:

Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
ATTENTION:

FCA10010
Ne pas utiliser le véhicule avant de s’être
assuré que le niveau d’huile est suffi-
sant.
AVERTISSEMENT

FWA10360
Ne jamais retirer le bouchon du rése-
rvoir d’huile moteur immédiatement
après avoir fait tourner le moteur à haut
régime. De l’huile chaude risque de gi-
cler et de causer des brûlures graves.
Toujours veiller à ce que l’huile moteur
soit suffisamment refroidie avant de reti-
rer le bouchon du réservoir d’huile.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile moteur du type recommandé
jusqu’au niveau spécifié.
5. Remettre en place le bouchon de rem-
plissage d’huile.
N.B.:


Le réservoir d’huile moteur se trouve
derrière les cylindres.

Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum
et maximum.
Changement de l’huile moteur (avec ou
sans remplacement de l’élément du fil-
tre à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
les vis de vidange afin de vidanger
l’huile du carter moteur.
1. Bouchon de remplissage de l’huile moteur
1

1. Bouchon de remplissage de l’huile moteur
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
1
2
3
4

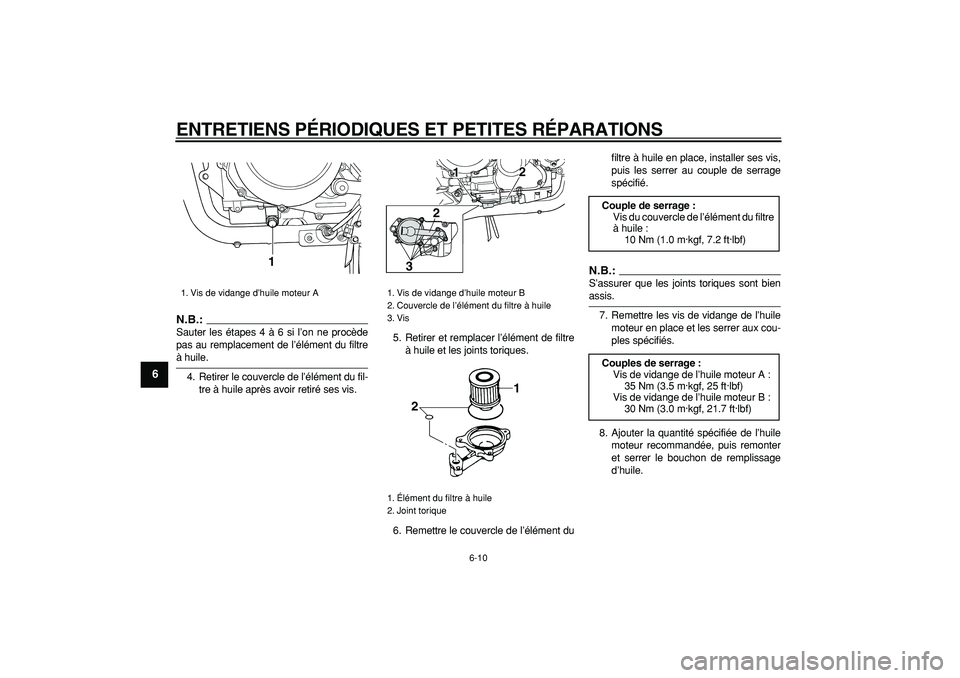

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
1
2
3
4
5
6
7
8
9
N.B.:

Sauter les étapes 4 à 6 si l’on ne procède
pas au remplacement de l’élément du filtre
à huile.
4. Retirer le couvercle de l’élément du fil-
tre à huile après avoir retiré ses vis.5. Retirer et remplacer l’élément de filtre
à huile et les joints toriques.
6. Remettre le couvercle de l’élément dufiltre à huile en place, installer ses vis,
puis les serrer au couple de serrage
spécifié.
N.B.:

S’assurer que les joints toriques sont bien
assis.
7. Remettre les vis de vidange de l’huile
moteur en place et les serrer aux cou-
ples spécifiés.
8. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
1. Vis de vidange d’huile moteur A
1

1. Vis de vidange d’huile moteur B
2. Couvercle de l’élément du filtre à huile
3. Vis
1. Élément du filtre à huile
2. Joint torique
12
2
3
1
2

Couple de serrage :
Vis du couvercle de l’élément du filtre
à huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couples de serrage :
Vis de vidange de l’huile moteur A :
35 Nm (3.5 m·kgf, 25 ft·lbf)
Vis de vidange de l’huile moteur B :
30 Nm (3.0 m·kgf, 21.7 ft·lbf)

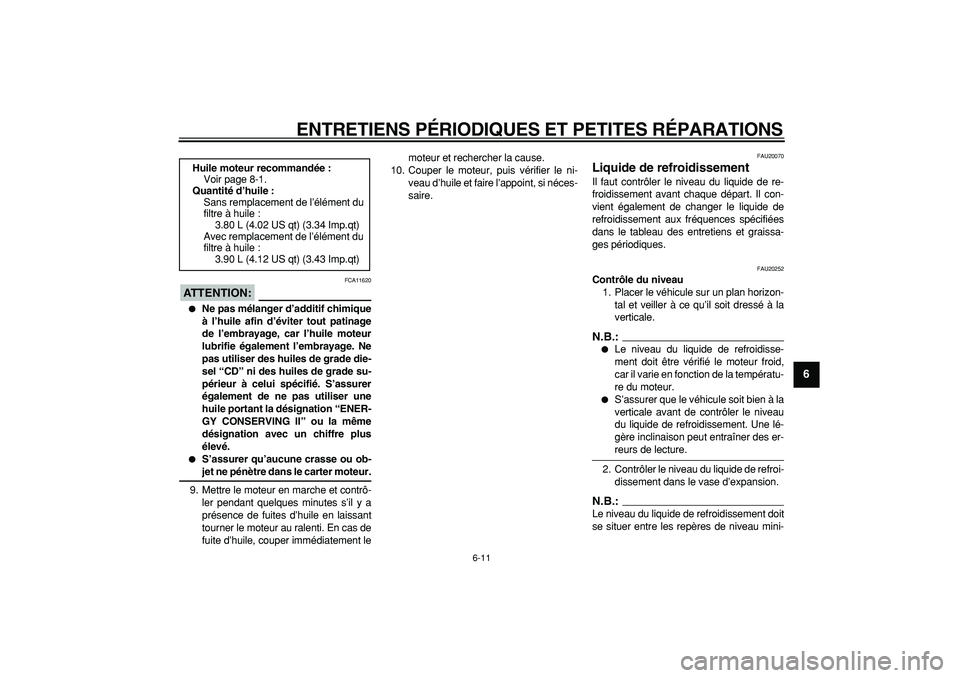

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
2
3
4
5
67
8
9
ATTENTION:

FCA11620

Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation “ENER-
GY CONSERVING II” ou la même
désignation avec un chiffre plus
élevé.

S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
9. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissant
tourner le moteur au ralenti. En cas de
fuite d’huile, couper immédiatement lemoteur et rechercher la cause.
10. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de
refroidissement aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU20252
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
N.B.:


Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la températu-
re du moteur.

S’assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
N.B.:

Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
Sans remplacement de l’élément du
filtre à huile :
3.80 L (4.02 US qt) (3.34 Imp.qt)
Avec remplacement de l’élément du
filtre à huile :
3.90 L (4.12 US qt) (3.43 Imp.qt)

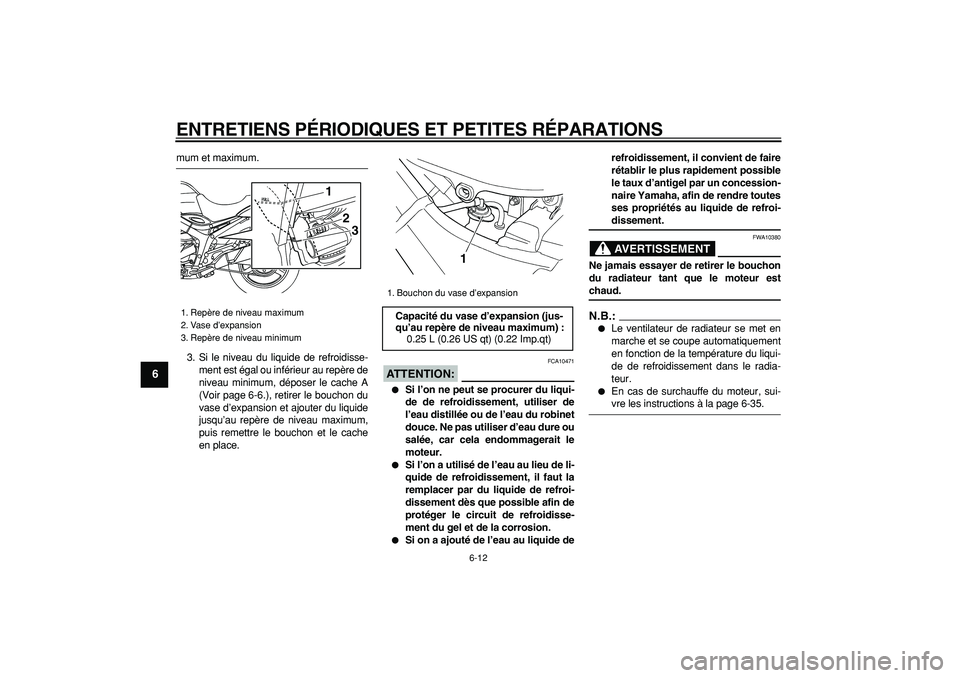

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
1
2
3
4
5
6
7
8
9

mum et maximum.
3. Si le niveau du liquide de refroidisse-
ment est égal ou inférieur au repère de
niveau minimum, déposer le cache A
(Voir page 6-6.), retirer le bouchon du
vase d’expansion et ajouter du liquide
jusqu’au repère de niveau maximum,
puis remettre le bouchon et le cache
en place.
ATTENTION:

FCA10471

Si l’on ne peut se procurer du liqui-
de de refroidissement, utiliser de
l’eau distillée ou de l’eau du robinet
douce. Ne pas utiliser d’eau dure ou
salée, car cela endommagerait le
moteur.

Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion.

Si on a ajouté de l’eau au liquide derefroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-
dissement.
AVERTISSEMENT

FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur est
chaud.
N.B.:


Le ventilateur de radiateur se met en
marche et se coupe automatiquement
en fonction de la température du liqui-
de de refroidissement dans le radia-
teur.

En cas de surchauffe du moteur, sui-
vre les instructions à la page 6-35.
1. Repère de niveau maximum
2. Vase d’expansion
3. Repère de niveau minimum
3 1
2

1. Bouchon du vase d’expansion
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.25 L (0.26 US qt) (0.22 Imp.qt)
1

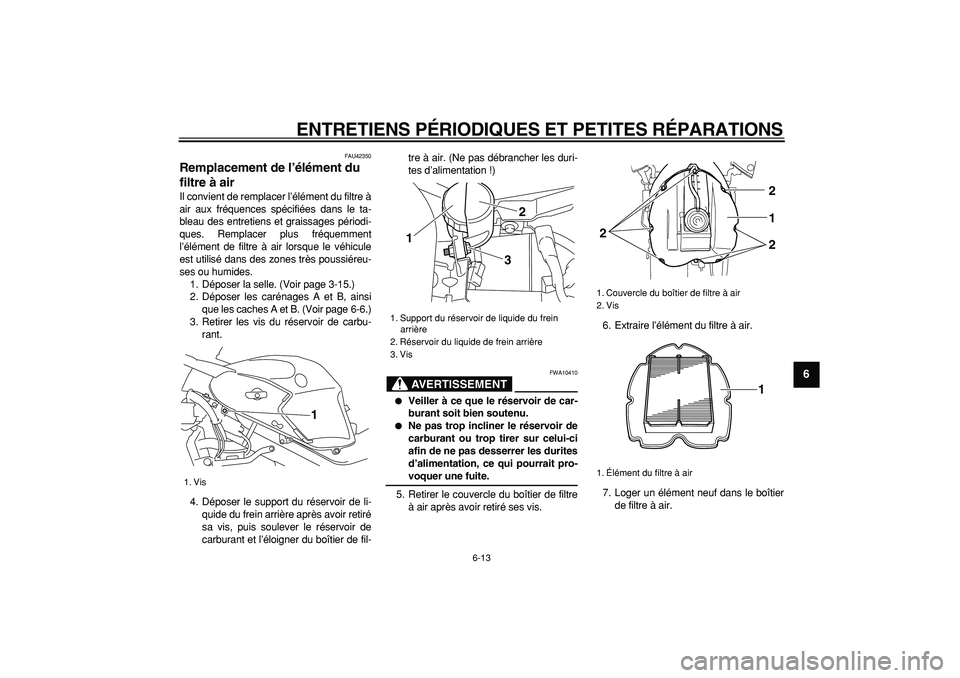

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
2
3
4
5
67
8
9

FAU42350
Remplacement de l’élément du
filtre à air
Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment
l’élément de filtre à air lorsque le véhicule
est utilisé dans des zones très poussiéreu-
ses ou humides.
1. Déposer la selle. (Voir page 3-15.)
2. Déposer les carénages A et B, ainsi
que les caches A et B. (Voir page 6-6.)
3. Retirer les vis du réservoir de carbu-
rant.
4. Déposer le support du réservoir de li-
quide du frein arrière après avoir retiré
sa vis, puis soulever le réservoir de
carburant et l’éloigner du boîtier de fil-tre à air. (Ne pas débrancher les duri-
tes d’alimentation !)AVERTISSEMENT

FWA10410

Veiller à ce que le réservoir de car-
burant soit bien soutenu.

Ne pas trop incliner le réservoir de
carburant ou trop tirer sur celui-ci
afin de ne pas desserrer les durites
d’alimentation, ce qui pourrait pro-
voquer une fuite.
5. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.6. Extraire l’élément du filtre à air.
7. Loger un élément neuf dans le boîtier
de filtre à air.
1. Vis
1

1. Support du réservoir de liquide du frein
arrière
2. Réservoir du liquide de frein arrière
3. Vis
12
3

1. Couvercle du boîtier de filtre à air
2. Vis
1. Élément du filtre à air
1 2
2 21

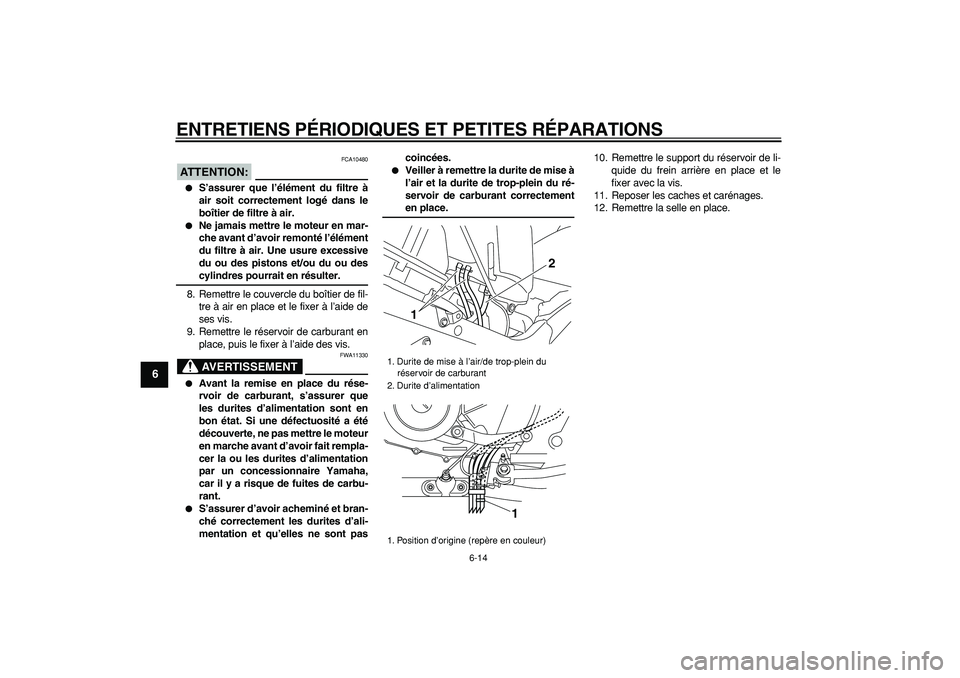

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
1
2
3
4
5
6
7
8
9
ATTENTION:

FCA10480

S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.

Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou des
cylindres pourrait en résulter.
8. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
9. Remettre le réservoir de carburant en
place, puis le fixer à l’aide des vis.
AVERTISSEMENT

FWA11330

Avant la remise en place du rése-
rvoir de carburant, s’assurer que
les durites d’alimentation sont en
bon état. Si une défectuosité a été
découverte, ne pas mettre le moteur
en marche avant d’avoir fait rempla-
cer la ou les durites d’alimentation
par un concessionnaire Yamaha,
car il y a risque de fuites de carbu-
rant.

S’assurer d’avoir acheminé et bran-
ché correctement les durites d’ali-
mentation et qu’elles ne sont pascoincées.

Veiller à remettre la durite de mise à
l’air et la durite de trop-plein du ré-
servoir de carburant correctement
en place.
10. Remettre le support du réservoir de li-
quide du frein arrière en place et le
fixer avec la vis.
11. Reposer les caches et carénages.
12. Remettre la selle en place.
1. Durite de mise à l’air/de trop-plein du
réservoir de carburant
2. Durite d’alimentation
1. Position d’origine (repère en couleur)
12
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
2
3
4
5
67
8
9

FAU34300
Réglage du régime de ralenti du
moteur
Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.
N.B.:

Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée des
gaz.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage
du ralenti. Pour augmenter le régime de ra-
lenti du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
N.B.:

Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21381
Contrôle du jeu de câble des gaz
Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
1. Vis de réglage du ralenti
Régime de ralenti du moteur :
1100–1200 tr/mn1(a)
(b)

1. Jeu de câble des gaz
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
1
2
3
4
5
6
7
8
9

FAU21401
Jeu des soupapes
À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU33041
Pneus
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT

FWA10500

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
AVERTISSEMENT

FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui
suivent.

NE JAMAIS SURCHARGER LA MO-
TO. Une surcharge risque d’abîmer Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm
2

)
90–198 kg (198–437 lb):
Avant :
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm
2

)
Conduite à grande vitesse:
Avant :
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm
2

)
Charge* maximale :
198 kg (437 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
2
3
4
5
67
8
9

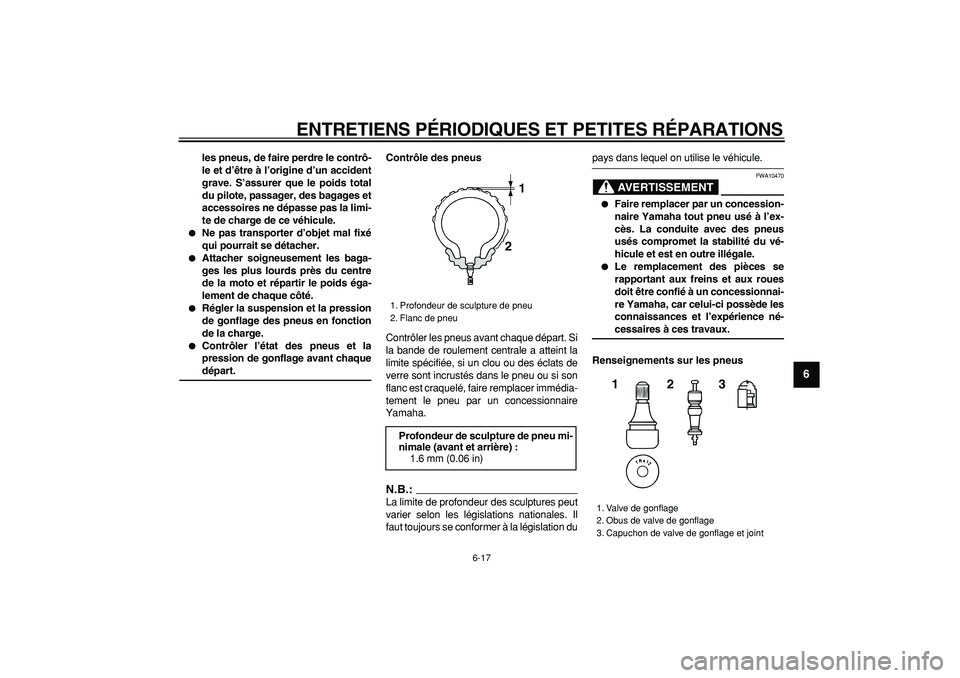

les pneus, de faire perdre le contrô-
le et d’être à l’origine d’un accident
grave. S’assurer que le poids total
du pilote, passager, des bagages et
accessoires ne dépasse pas la limi-
te de charge de ce véhicule.

Ne pas transporter d’objet mal fixé
qui pourrait se détacher.

Attacher soigneusement les baga-
ges les plus lourds près du centre
de la moto et répartir le poids éga-
lement de chaque côté.

Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.

Contrôler l’état des pneus et la
pression de gonflage avant chaque
départ.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:

La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT

FWA10470

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concessionnai-
re Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
Renseignements sur les pneus
1. Profondeur de sculpture de pneu
2. Flanc de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
21

1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
123

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
1
2
3
4
5
6
7
8
9

Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT

FWA10900

Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.

Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.

Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.

Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus
de valve figurant ci-dessous.
AVERTISSEMENT

FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui
suivent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent
d’éclater lors de la conduite à très
grande vitesse.

Avant d’être légèrement usés, despneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.

Faire “chauffer” les pneus avant de
rouler à grande vitesse.

Toujours adapter la pression de
gonflage aux conditions de condui-
te. Pneu avant :
Taille :
120/70 ZR18M/C (59W)
Fabricant/modèle :
DUNLOP/D220FSTJ
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
Pneu arrière :
Taille :
160/60 ZR17M/C (69W)
Fabricant/modèle :
DUNLOP/D220STJ
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
