TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
.............1-1
DESCRIPTION
...................................2-1
Vue gauche ......................................2-1
Vue droite .........................................2-2
Commandes et instruments..............2-3
COMMANDES ET
INSTRUMENTS
...................................3-1
Immobilisateur antivol ......................3-1
Contacteur à clé/antivol ...................3-2
Témoins et témoins d’alerte ............3-4
Bloc du compte-tours .......................3-6
Jauge de température du liquide de
refroidissement .............................3-6
Écran multifonction ..........................3-7
Alarme antivol (en option) ................3-9
Combinés de contacteurs ................3-9
Levier d’embrayage .......................3-10
Sélecteur .......................................3-11
Levier de frein ................................3-11
Pédale de frein ..............................3-11
Système d’antiblocage des roues
(ABS) ..........................................3-12
Bouchon de réservoir de
carburant ....................................3-12
Carburant .......................................3-13
Durite de mise à l’air de réservoir de
carburant ....................................3-14
Pot catalytique ...............................3-14
Selle ...............................................3-15Compartiment de rangement ........ 3-15
Réglage de la fourche ................... 3-16
Réglage du combiné ressort-
amortisseur ................................ 3-17
Supports de sangle de fixation des
bagages ..................................... 3-19
Béquille latérale ............................. 3-20
Coupe-circuit d’allumage ............... 3-20
CONTRÔLES AVANT
UTILISATION
...................................... 4-1
Points à contrôler avant chaque
utilisation ...................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE
.......................................... 5-1
Mise en marche du moteur ............. 5-1
Passage des vitesses ..................... 5-2
Comment réduire sa consommation
de carburant ................................. 5-3
Rodage du moteur .......................... 5-3
Stationnement ................................. 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS
.................. 6-1
Trousse de réparation ..................... 6-1
Tableau des entretiens et graissages
périodiques .................................. 6-2
Dépose et repose des caches et
carénages .................................... 6-6Contrôle des bougies ...................... 6-7
Huile moteur et élément de filtre à
huile ............................................. 6-8
Liquide de refroidissement ............ 6-11
Remplacement de l’élément du filtre
à air ............................................ 6-13
Réglage du régime de ralenti du
moteur ....................................... 6-15
Contrôle du jeu de câble des gaz . 6-15
Jeu des soupapes ......................... 6-16
Pneus ............................................ 6-16
Roues coulées .............................. 6-19
Réglage de la garde du levier
d’embrayage .............................. 6-19
Réglage du contacteur de feu stop
sur frein arrière .......................... 6-20
Contrôle des plaquettes de frein
avant et arrière .......................... 6-20
Contrôle du niveau du liquide de
frein ............................................ 6-21

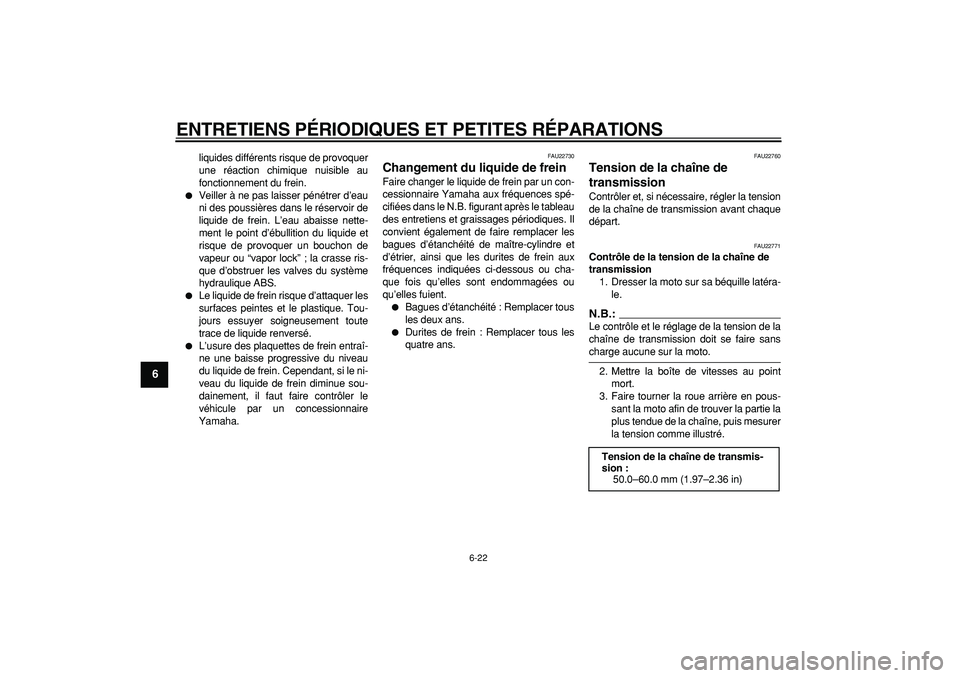

Changement du liquide de frein .... 6-22
Tension de la chaîne de
transmission .............................. 6-22
Nettoyage et graissage de la chaîne
de transmission ......................... 6-24
Contrôle et lubrification des
câbles ........................................ 6-25
Contrôle et lubrification de la poignée
et du câble des gaz ................... 6-25
Contrôle et lubrification de la pédale
de frein et du sélecteur .............. 6-25

COMMANDES ET INSTRUMENTS
3-5
2
34
5
6
7
8
9

page 3-12.)
AVERTISSEMENT

FWA10081
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, le système ABS se désactive et le frei-
nage retourne au système
conventionnel. Veiller, par conséquent,
à ne pas bloquer les roues en cas de frei-
nage brusque. Quand le témoin d’alerte
s’allume ou clignote pendant la condui-
te, faire contrôler les freins le plus rapi-
dement possible par un
concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU38610
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé decontact est tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé.
N.B.:

Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. En cas de
panne dans le circuit de l’immobilisateur, le
témoin se met à clignoter à une séquence,
et le compteur kilométrique/totalisateur affi-
che un code à deux chiffres lorsque la clé
est tournée sur “ON”. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha. Si, toutefois, le témoin
répète la séquence de cinq clignotements
lents, suivis de deux rapides, le code d’er-
reur 52 s’affiche. Cette erreur peut signaler
un problème de transmission des signaux.
Dans ce cas, procéder comme suit.
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
N.B.:

S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plusd’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et par
là empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés
conventionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du
réenregistrement de ces dernières.

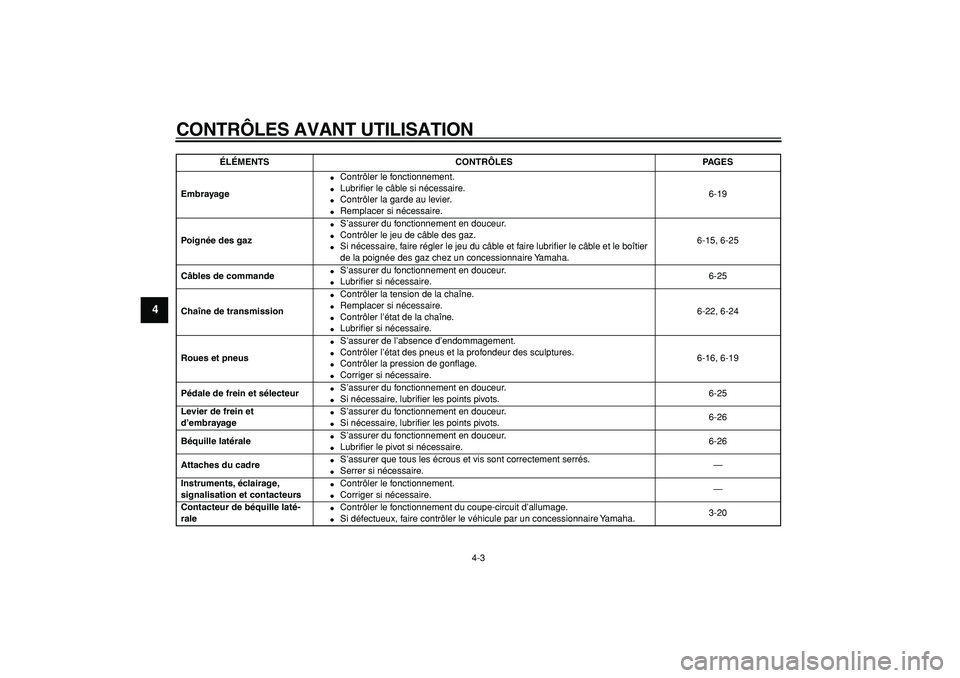

CONTRÔLES AVANT UTILISATION
4-3
1
2
3
4
5
6
7
8
9

Embrayage

Contrôler le fonctionnement.

Lubrifier le câble si nécessaire.

Contrôler la garde au levier.

Remplacer si nécessaire.6-19
Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-15, 6-25
Câbles de commande

S’assurer du fonctionnement en douceur.

Lubrifier si nécessaire.6-25
Chaîne de transmission

Contrôler la tension de la chaîne.

Remplacer si nécessaire.

Contrôler l’état de la chaîne.

Lubrifier si nécessaire.6-22, 6-24
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-16, 6-19
Pédale de frein et sélecteur

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-25
Levier de frein et
d’embrayage

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-26
Béquille latérale

S’assurer du fonctionnement en douceur.

Lubrifier le pivot si nécessaire.6-26
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs

Contrôler le fonctionnement.

Corriger si nécessaire.—
Contacteur de béquille laté-
rale

Contrôler le fonctionnement du coupe-circuit d’allumage.

Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-20
ÉLÉMENTS CONTRÔLES PAGES

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-2
1
2
3
4
5
6
7
8
9

tant que le moteur est froid !
N.B.:

Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée des
gaz.
FAU16671
Passage des vitesses
La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.:

Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-
rement.
ATTENTION:

FCA10260

Ne pas rouler trop longtemps en
roue libre lorsque le moteur estcoupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.

Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de
vitesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage en for-
ce des vitesses.
1. Sélecteur
2. Point mort
1
1 2 3
4 5 6
N2

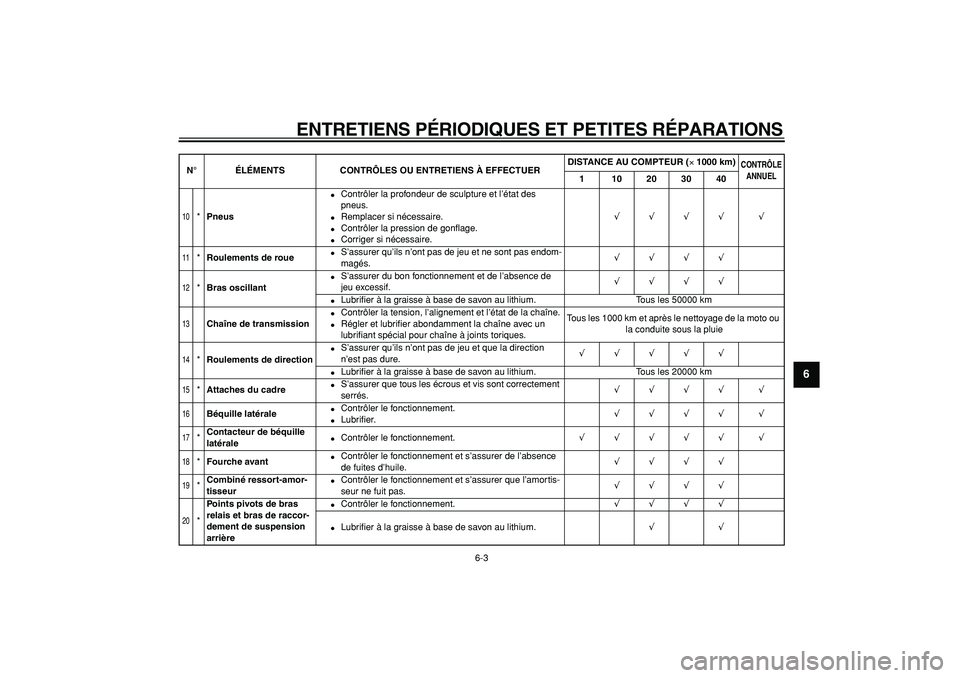

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
2
3
4
5
67
8
9

10

*
Pneus

Contrôler la profondeur de sculpture et l’état des
pneus.

Remplacer si nécessaire.

Contrôler la pression de gonflage.

Corriger si nécessaire.
√√√√ √
11

*
Roulements de roue

S’assurer qu’ils n’ont pas de jeu et ne sont pas endom-
magés.
√√√√
12

*
Bras oscillant

S’assurer du bon fonctionnement et de l’absence de
jeu excessif.
√√√√

Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
13

Chaîne de transmission

Contrôler la tension, l’alignement et l’état de la chaîne.

Régler et lubrifier abondamment la chaîne avec un
lubrifiant spécial pour chaîne à joints toriques.Tous les 1000 km et après le nettoyage de la moto ou
la conduite sous la pluie
14

*
Roulements de direction

S’assurer qu’ils n’ont pas de jeu et que la direction
n’est pas dure.
√√√√√

Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
15

*
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement
serrés.
√√√√ √
16

Béquille latérale

Contrôler le fonctionnement.

Lubrifier.
√√√√ √
17

*
Contacteur de béquille
latérale

Contrôler le fonctionnement.
√√√√√ √
18

*
Fourche avant

Contrôler le fonctionnement et s’assurer de l’absence
de fuites d’huile.
√√√√
19

*
Combiné ressort-amor-
tisseur

Contrôler le fonctionnement et s’assurer que l’amortis-
seur ne fuit pas.
√√√√
20

*
Points pivots de bras
relais et bras de raccor-
dement de suspension
arrière

Contrôler le fonctionnement.
√√√√

Lubrifier à la graisse à base de savon au lithium.
√√
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)

CONTRÔLE
ANNUEL

1 10203040

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
1
2
3
4
5
6
7
8
9

liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.

Veiller à ne pas laisser pénétrer d’eau
ni des poussières dans le réservoir de
liquide de frein. L’eau abaisse nette-
ment le point d’ébullition du liquide et
risque de provoquer un bouchon de
vapeur ou “vapor lock” ; la crasse ris-
que d’obstruer les valves du système
hydraulique ABS.

Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.

L’usure des plaquettes de frein entraî-
ne une baisse progressive du niveau
du liquide de frein. Cependant, si le ni-
veau du liquide de frein diminue sou-
dainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22730
Changement du liquide de frein
Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux
fréquences indiquées ci-dessous ou cha-
que fois qu’elles sont endommagées ou
qu’elles fuient.

Bagues d’étanchéité : Remplacer tous
les deux ans.

Durites de frein : Remplacer tous les
quatre ans.
FAU22760
Tension de la chaîne de
transmission
Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22771
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille latéra-
le.
N.B.:

Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.
Tension de la chaîne de transmis-
sion :
50.0–60.0 mm (1.97–2.36 in)

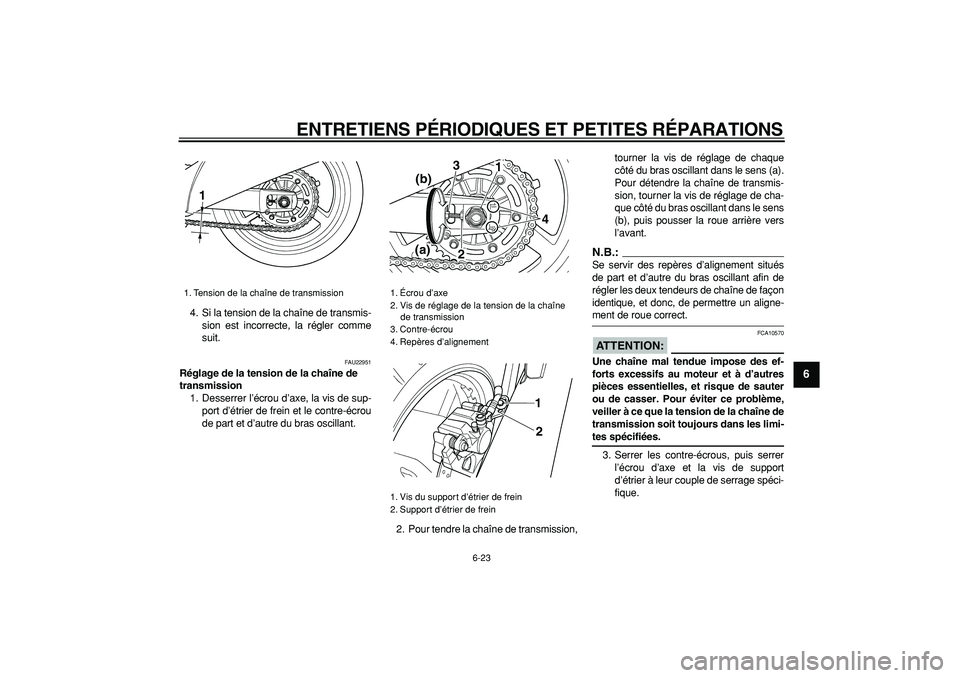

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
2
3
4
5
67
8
9

4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU22951
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe, la vis de sup-
port d’étrier de frein et le contre-écrou
de part et d’autre du bras oscillant.
2. Pour tendre la chaîne de transmission,tourner la vis de réglage de chaque
côté du bras oscillant dans le sens (a).
Pour détendre la chaîne de transmis-
sion, tourner la vis de réglage de cha-
que côté du bras oscillant dans le sens
(b), puis pousser la roue arrière vers
l’avant.
N.B.:

Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de façon
identique, et donc, de permettre un aligne-
ment de roue correct.
ATTENTION:

FCA10570
Une chaîne mal tendue impose des ef-
forts excessifs au moteur et à d’autres
pièces essentielles, et risque de sauter
ou de casser. Pour éviter ce problème,
veiller à ce que la tension de la chaîne de
transmission soit toujours dans les limi-
tes spécifiées.
3. Serrer les contre-écrous, puis serrer
l’écrou d’axe et la vis de support
d’étrier à leur couple de serrage spéci-
fique.
1. Tension de la chaîne de transmission
1

1. Écrou d’axe
2. Vis de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
4. Repères d’alignement
1. Vis du support d’étrier de frein
2. Support d’étrier de frein3
4 1
2 (b)
(a)
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
1
2
3
4
5
6
7
8
9

FAU23022
Nettoyage et graissage de la
chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions
humides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.
ATTENTION:

FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir
roulé sous la pluie.
1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION:

FCA11120
Ne pas nettoyer la chaîne de transmis-
sion à la vapeur, au jet à forte pression
ou à l’aide de dissolvants inappropriés,
car cela endommagerait ses joints tori-
ques.
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques.
ATTENTION:

FCA11110
Ne pas utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pourraient
contenir des additifs qui vont endomma-
ger les joints toriques de la chaîne de
transmission. Couple de serrage :
Écrou d’axe :
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Vis du support d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)

7-1
2
3
4
5
6
78
9

SOIN ET REMISAGE DE LA MOTO
FAU37832
Remarque concernant les pièces
de couleur mate
ATTENTION:

FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26041
Soin
Un des attraits incontestés de la moto rési-
de dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vul-
nérabilité. Rouille et corrosion peuvent ap-
paraître, même sur des pièces de très
bonne qualité. Si un tube d’échappement
rouillé peut passer inaperçu sur une voiture,
l’effet sur une moto est plutôt disgracieux.
Un entretien adéquat régulier lui permettra
non seulement de conserver son allure et
ses performances et de prolonger sa durée
de service, mais est également indispensa-
ble afin de conserver les droits de la garan-
tie.
Avant le nettoyage
1. Après que le moteur a refroidi, couvrir
la sortie des pots d’échappement d’un
sachet en plastique.
2. S’assurer que tous les capuchons,
couvercles et caches, ainsi que les fi-
ches rapides et les connecteurs élec-
triques, y compris les capuchons de
bougie, sont fermement et correcte-
ment installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints, les pignons, la chaî-
ne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:

FCA10770

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.

Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de
dissolvant ou diluant, de carburant,

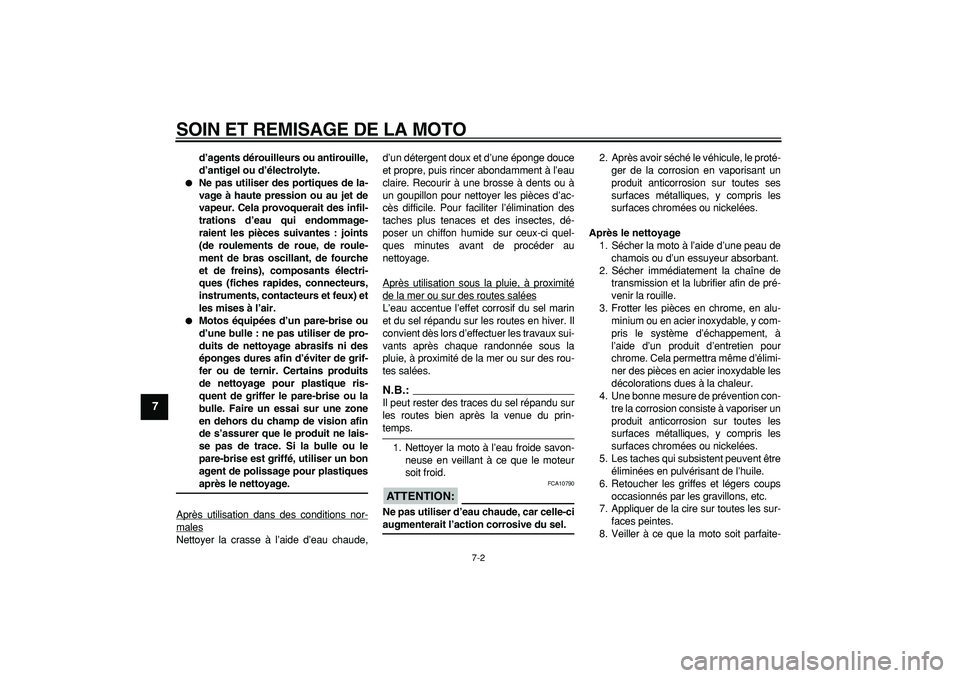

SOIN ET REMISAGE DE LA MOTO
7-2
1
2
3
4
5
6
7
8
9

d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.

Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de pro-
duits de nettoyage abrasifs ni des
éponges dures afin d’éviter de grif-
fer ou de ternir. Certains produits
de nettoyage pour plastique ris-
quent de griffer le pare-brise ou la
bulle. Faire un essai sur une zone
en dehors du champ de vision afin
de s’assurer que le produit ne lais-
se pas de trace. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’aide d’eau chaude,d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dé-
poser un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:

Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1. Nettoyer la moto à l’eau froide savon-
neuse en veillant à ce que le moteur
soit froid.
ATTENTION:

FCA10790
Ne pas utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du sel.
2. Après avoir séché le véhicule, le proté-
ger de la corrosion en vaporisant un
produit anticorrosion sur toutes ses
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
