FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
2
34
5
6
7
8
9

DAU36611

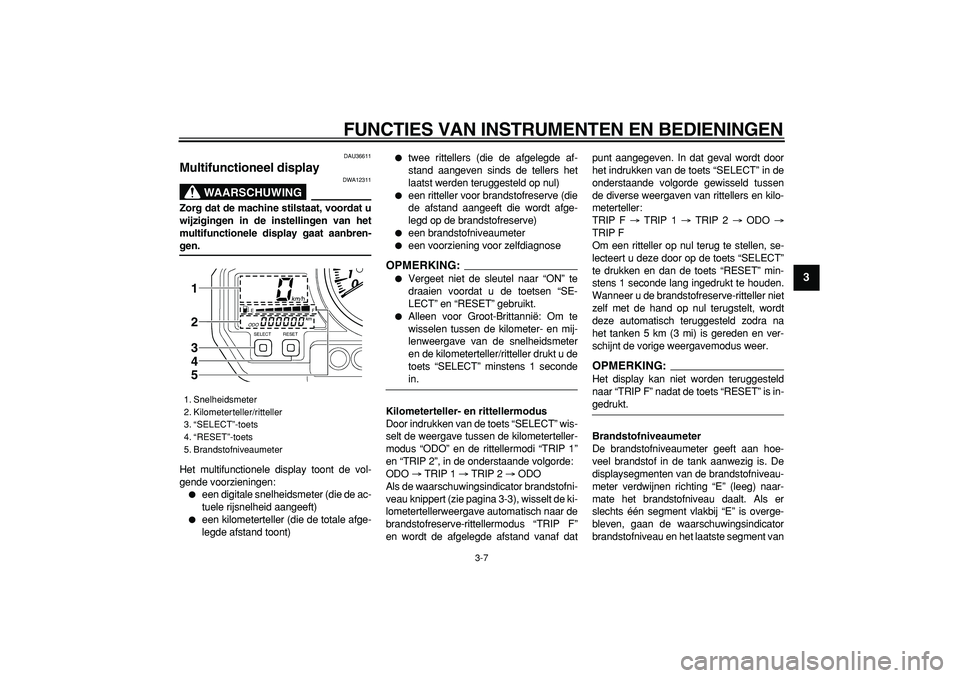

Multifunctioneel display
WAARSCHUWING

DWA12311
Zorg dat de machine stilstaat, voordat u
wijzigingen in de instellingen van het
multifunctionele display gaat aanbren-
gen.
Het multifunctionele display toont de vol-
gende voorzieningen:

een digitale snelheidsmeter (die de ac-
tuele rijsnelheid aangeeft)

een kilometerteller (die de totale afge-
legde afstand toont)

twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)

een ritteller voor brandstofreserve (die
de afstand aangeeft die wordt afge-
legd op de brandstofreserve)

een brandstofniveaumeter

een voorziening voor zelfdiagnose
OPMERKING:


Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen “SE-
LECT” en “RESET” gebruikt.

Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 seconde
in.
Kilometerteller- en rittellermodus
Door indrukken van de toets “SELECT” wis-
selt de weergave tussen de kilometerteller-
modus “ODO” en de rittellermodi “TRIP 1”
en “TRIP 2”, in de onderstaande volgorde:
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Als de waarschuwingsindicator brandstofni-
veau knippert (zie pagina 3-3), wisselt de ki-
lometertellerweergave automatisch naar de
brandstofreserve-rittellermodus “TRIP F”
en wordt de afgelegde afstand vanaf datpunt aangegeven. In dat geval wordt door
het indrukken van de toets “SELECT” in de
onderstaande volgorde gewisseld tussen
de diverse weergaven van rittellers en kilo-
meterteller:
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en ver-
schijnt de vorige weergavemodus weer.
OPMERKING:

Het display kan niet worden teruggesteld
naar “TRIP F” nadat de toets “RESET” is in-
gedrukt.
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau daalt. Als er
slechts één segment vlakbij “E” is overge-
bleven, gaan de waarschuwingsindicator
brandstofniveau en het laatste segment van
1. Snelheidsmeter
2. Kilometerteller/ritteller
3. “SELECT”-toets
4. “RESET”-toets
5. Brandstofniveaumeter
1
2
3
4
5

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9

de brandstofniveaumeter knipperen. Vul zo
snel mogelijk brandstof bij.

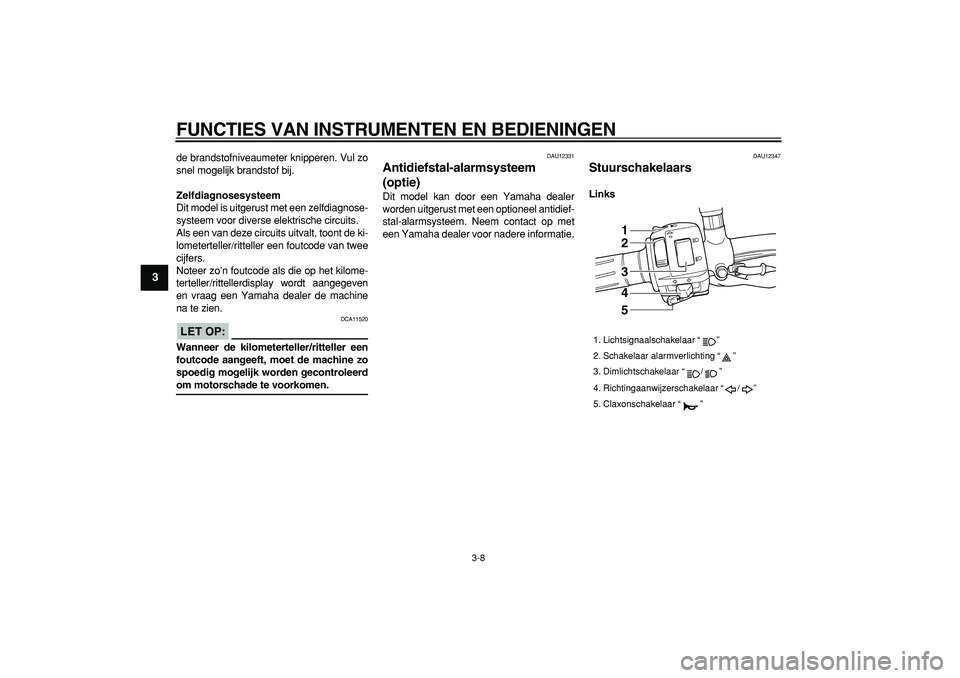

Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, toont de ki-
lometerteller/ritteller een foutcode van twee
cijfers.
Noteer zo’n foutcode als die op het kilome-
terteller/rittellerdisplay wordt aangegeven
en vraag een Yamaha dealer de machine
na te zien.
LET OP:

DCA11520
Wanneer de kilometerteller/ritteller een
foutcode aangeeft, moet de machine zo
spoedig mogelijk worden gecontroleerd
om motorschade te voorkomen.
DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12347
Stuurschakelaars
Links
1. Lichtsignaalschakelaar “”
2. Schakelaar alarmverlichting “”
3. Dimlichtschakelaar “/”
4. Richtingaanwijzerschakelaar “/”
5. Claxonschakelaar “”
1
2
3
4
5

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
2
34
5
6
7
8
9

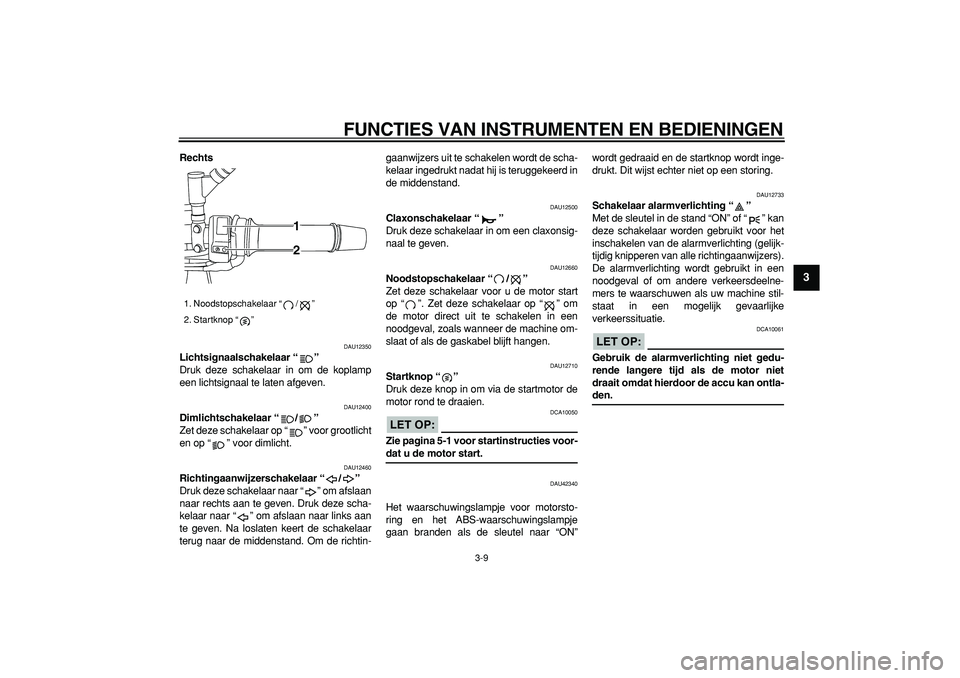

Rechts
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.
LET OP:

DCA10050
Zie pagina 5-1 voor startinstructies voor-
dat u de motor start.
DAU42340
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje
gaan branden als de sleutel naar “ON”wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP:

DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
1. Noodstopschakelaar “/”
2. Startknop “”
1
2

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1
2
3
4
5
6
7
8
9

DAU12820

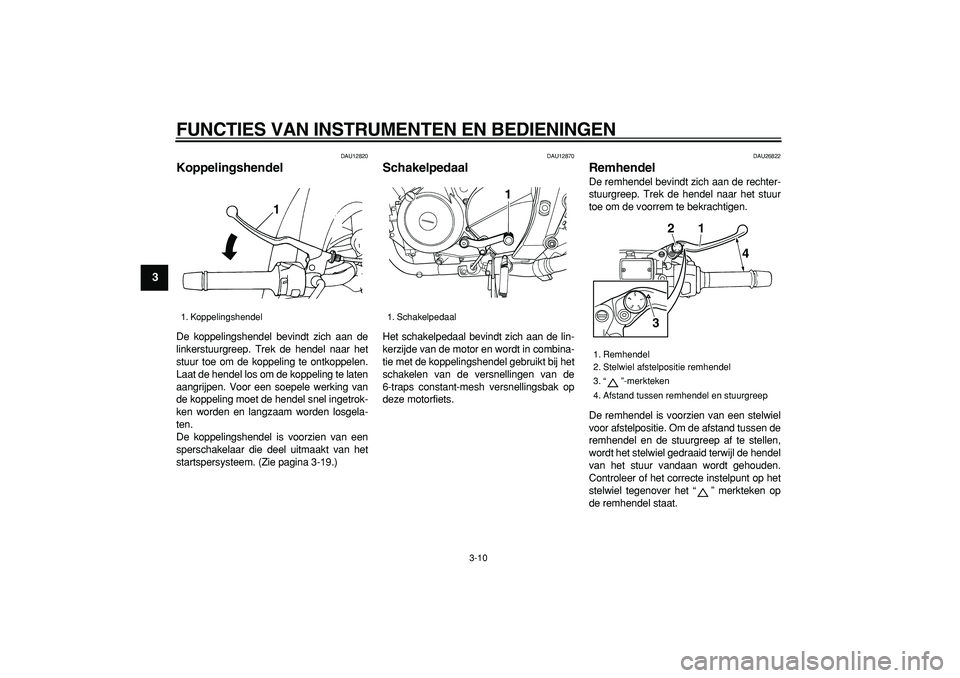

Koppelingshendel
De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-19.)
DAU12870
Schakelpedaal
Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
DAU26822
Remhendel
De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelwiel
voor afstelpositie. Om de afstand tussen de
remhendel en de stuurgreep af te stellen,
wordt het stelwiel gedraaid terwijl de hendel
van het stuur vandaan wordt gehouden.
Controleer of het correcte instelpunt op het
stelwiel tegenover het “” merkteken op
de remhendel staat.
1. Koppelingshendel
1

1. Schakelpedaal
1

1. Remhendel
2. Stelwiel afstelpositie remhendel
3. “”-merkteken
4. Afstand tussen remhendel en stuurgreep
1 2
4
3

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
2
34
5
6
7
8
9

DAU12941

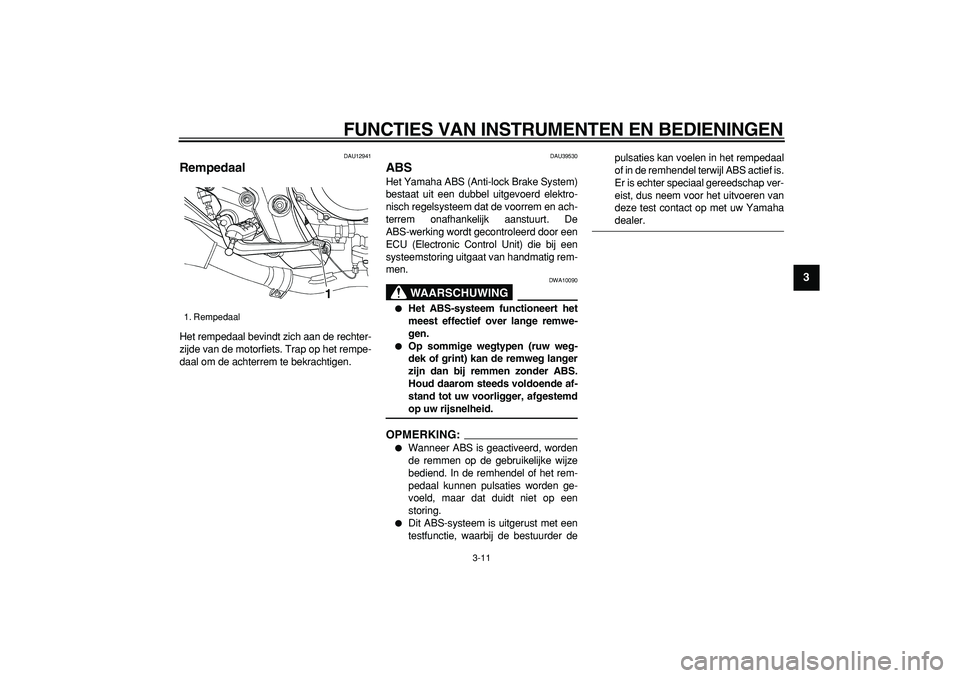

Rempedaal
Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU39530
ABS
Het Yamaha ABS (Anti-lock Brake System)
bestaat uit een dubbel uitgevoerd elektro-
nisch regelsysteem dat de voorrem en ach-
terrem onafhankelijk aanstuurt. De
ABS-werking wordt gecontroleerd door een
ECU (Electronic Control Unit) die bij een
systeemstoring uitgaat van handmatig rem-
men.
WAARSCHUWING

DWA10090

Het ABS-systeem functioneert het
meest effectief over lange remwe-
gen.

Op sommige wegtypen (ruw weg-
dek of grint) kan de remweg langer
zijn dan bij remmen zonder ABS.
Houd daarom steeds voldoende af-
stand tot uw voorligger, afgestemd
op uw rijsnelheid.
OPMERKING:


Wanneer ABS is geactiveerd, worden
de remmen op de gebruikelijke wijze
bediend. In de remhendel of het rem-
pedaal kunnen pulsaties worden ge-
voeld, maar dat duidt niet op een
storing.

Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder depulsaties kan voelen in het rempedaal
of in de remhendel terwijl ABS actief is.
Er is echter speciaal gereedschap ver-
eist, dus neem voor het uitvoeren van
deze test contact op met uw Yamaha
dealer.
1. Rempedaal
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
1
2
3
4
5
6
7
8
9

DAU13090

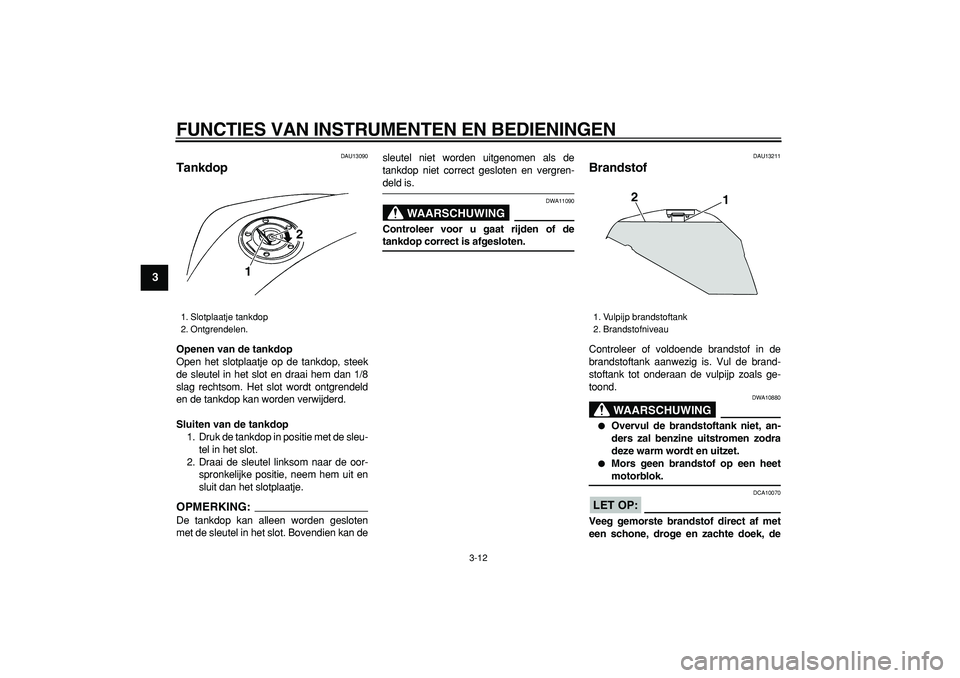

Tankdop
Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/8
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:

De tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan desleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-
deld is.
WAARSCHUWING

DWA11090
Controleer voor u gaat rijden of de
tankdop correct is afgesloten.
DAU13211
Brandstof
Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
WAARSCHUWING

DWA10880

Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.

Mors geen brandstof op een heet
motorblok.
LET OP:

DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
1. Slotplaatje tankdop
2. Ontgrendelen.
1
2

1. Vulpijp brandstoftank
2. Brandstofniveau
1 2

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
2
34
5
6
7
8
9

brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-
len.
DAU13320
LET OP:

DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU13412

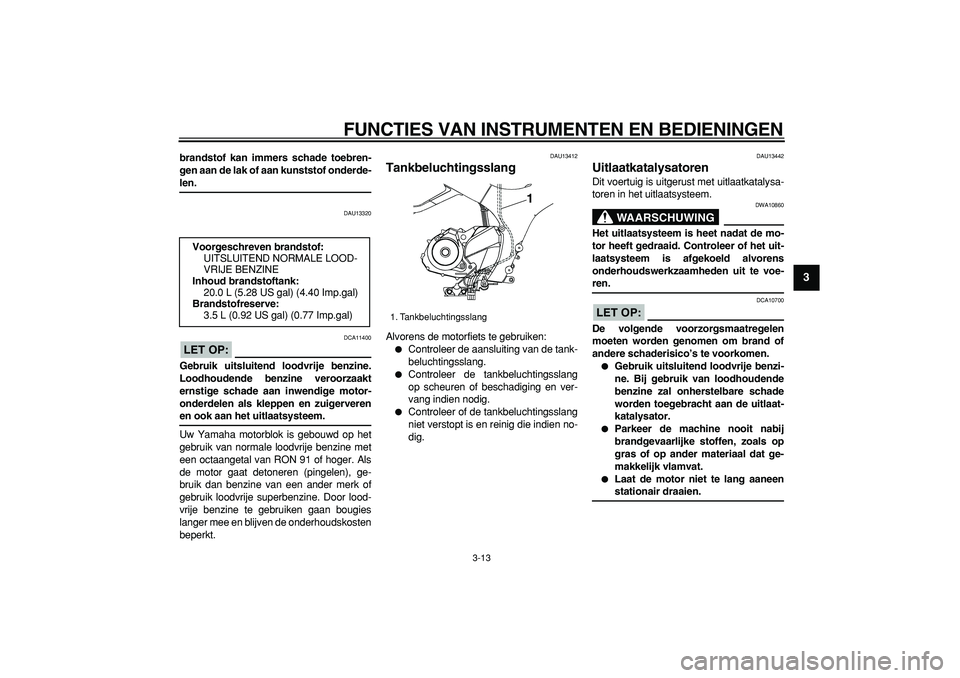

Tankbeluchtingsslang
Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang.

Controleer de tankbeluchtingsslang
op scheuren of beschadiging en ver-
vang indien nodig.

Controleer of de tankbeluchtingsslang
niet verstopt is en reinig die indien no-
dig.
DAU13442
Uitlaatkatalysatoren
Dit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING

DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-
ren.
LET OP:

DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.

Laat de motor niet te lang aaneen
stationair draaien. Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Brandstofreserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)

1. Tankbeluchtingsslang
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
1
2
3
4
5
6
7
8
9

DAU13861

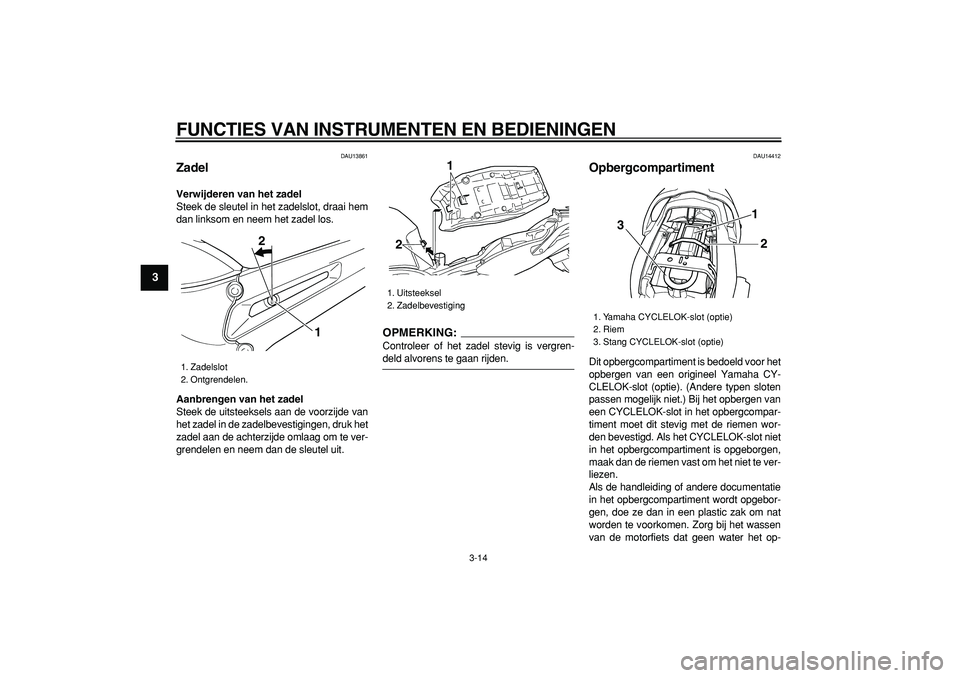

Zadel
Verwijderen van het zadel
Steek de sleutel in het zadelslot, draai hem
dan linksom en neem het zadel los.
Aanbrengen van het zadel
Steek de uitsteeksels aan de voorzijde van
het zadel in de zadelbevestigingen, druk het
zadel aan de achterzijde omlaag om te ver-
grendelen en neem dan de sleutel uit.
OPMERKING:

Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAU14412
Opbergcompartiment
Dit opbergcompartiment is bedoeld voor het
opbergen van een origineel Yamaha CY-
CLELOK-slot (optie). (Andere typen sloten
passen mogelijk niet.) Bij het opbergen van
een CYCLELOK-slot in het opbergcompar-
timent moet dit stevig met de riemen wor-
den bevestigd. Als het CYCLELOK-slot niet
in het opbergcompartiment is opgeborgen,
maak dan de riemen vast om het niet te ver-
liezen.
Als de handleiding of andere documentatie
in het opbergcompartiment wordt opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de motorfiets dat geen water het op-
1. Zadelslot
2. Ontgrendelen.
1
2

1. Uitsteeksel
2. Zadelbevestiging
1
2

1. Yamaha CYCLELOK-slot (optie)
2. Riem
3. Stang CYCLELOK-slot (optie)
3
2 1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
2
34
5
6
7
8
9

bergcompartiment kan binnendringen.
DAU14781

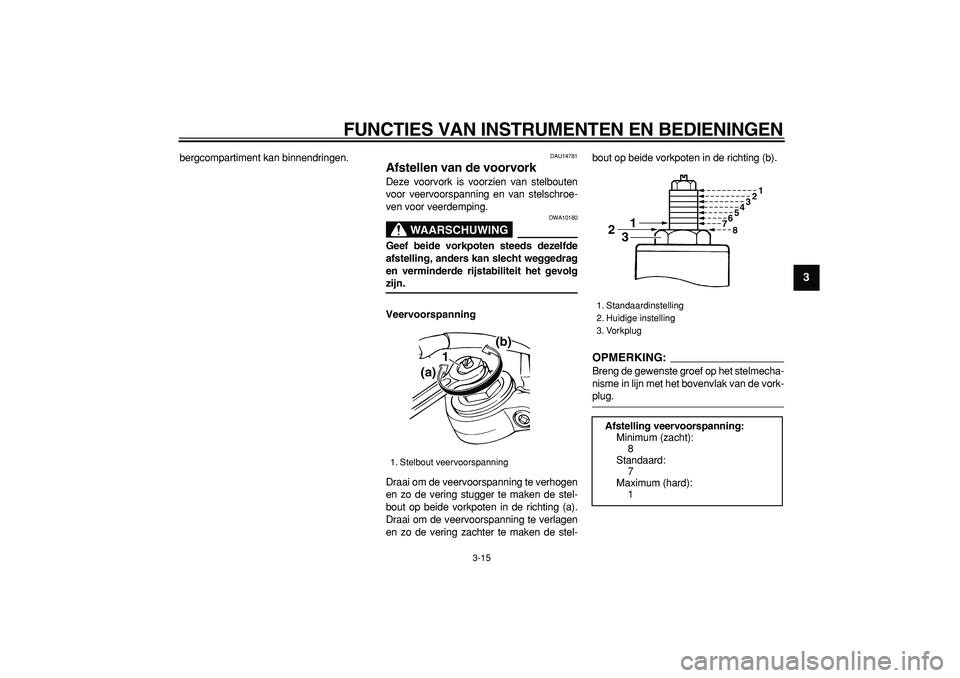

Afstellen van de voorvork
Deze voorvork is voorzien van stelbouten
voor veervoorspanning en van stelschroe-
ven voor veerdemping.
WAARSCHUWING

DWA10180
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolg
zijn.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-bout op beide vorkpoten in de richting (b).
OPMERKING:

Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de vork-
plug.
1. Stelbout veervoorspanning
1
(a)(b)

1. Standaardinstelling
2. Huidige instelling
3. Vorkplug
Afstelling veervoorspanning:
Minimum (zacht):
8
Standaard:
7
Maximum (hard):
1
2
31
7654321
8

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
1
2
3
4
5
6
7
8
9

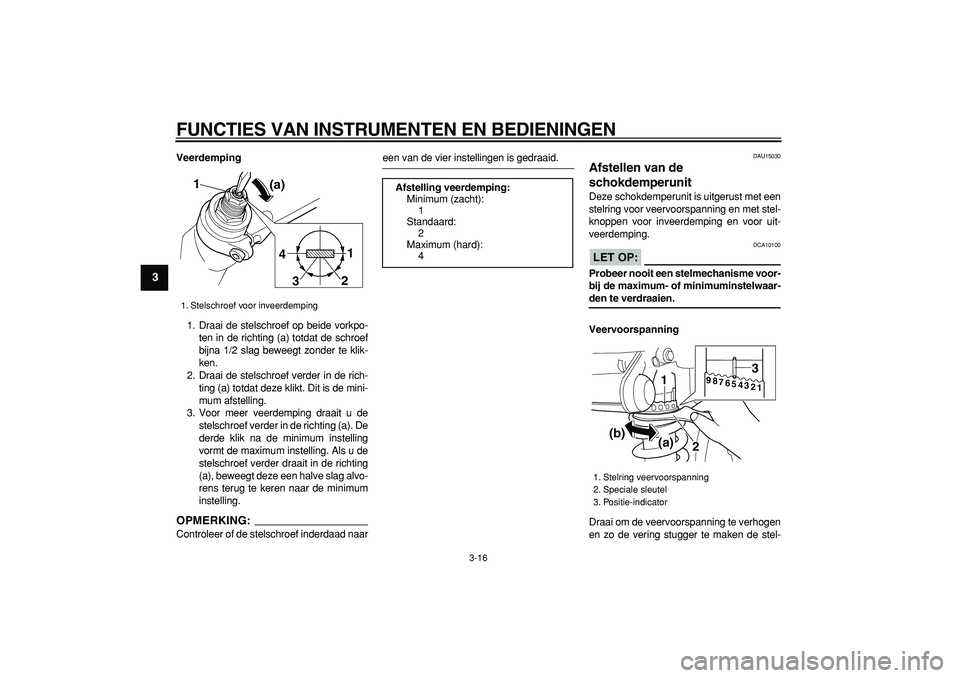

Veerdemping
1. Draai de stelschroef op beide vorkpo-
ten in de richting (a) totdat de schroef
bijna 1/2 slag beweegt zonder te klik-
ken.
2. Draai de stelschroef verder in de rich-
ting (a) totdat deze klikt. Dit is de mini-
mum afstelling.
3. Voor meer veerdemping draait u de
stelschroef verder in de richting (a). De
derde klik na de minimum instelling
vormt de maximum instelling. Als u de
stelschroef verder draait in de richting
(a), beweegt deze een halve slag alvo-
rens terug te keren naar de minimum
instelling.
OPMERKING:

Controleer of de stelschroef inderdaad naar
een van de vier instellingen is gedraaid.
DAU15030
Afstellen van de
schokdemperunit
Deze schokdemperunit is uitgerust met een
stelring voor veervoorspanning en met stel-
knoppen voor inveerdemping en voor uit-
veerdemping.
LET OP:

DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-
den te verdraaien.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
1. Stelschroef voor inveerdemping
(a) 1
1
2
3 4

Afstelling veerdemping:
Minimum (zacht):
1
Standaard:
2
Maximum (hard):
4
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicator
(a) (b)3
1
2
1 2 3 4 5 6 7 8 9
