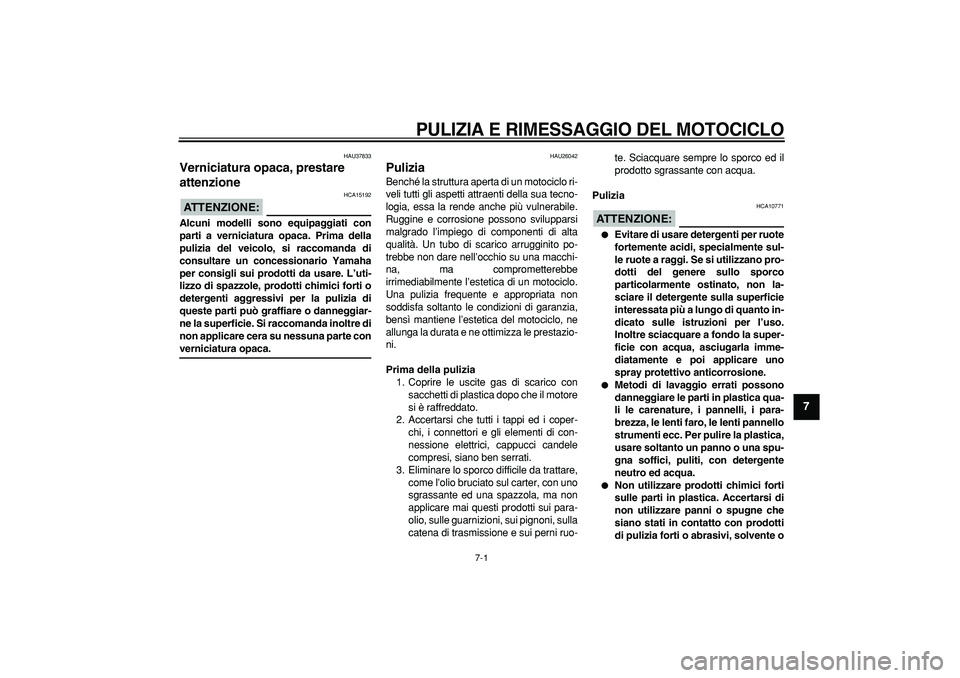

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
HAU37833
Verniciatura opaca, prestare
attenzione
ATTENZIONE:
HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU26042
Pulizia
Benché la struttura aperta di un motociclo ri-
veli tutti gli aspetti attraenti della sua tecno-
logia, essa la rende anche più vulnerabile.
Ruggine e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito po-
trebbe non dare nell’occhio su una macchi-
na, ma comprometterebbe
irrimediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima della pulizia
1. Coprire le uscite gas di scarico con
sacchetti di plastica dopo che il motore
si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, i connettori e gli elementi di con-
nessione elettrici, cappucci candele
compresi, siano ben serrati.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni, sui pignoni, sulla
catena di trasmissione e sui perni ruo-te. Sciacquare sempre lo sporco ed il
prodotto sgrassante con acqua.
Pulizia
ATTENZIONE:
HCA10771
Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare le parti in plastica qua-
li le carenature, i pannelli, i para-
brezza, le lenti faro, le lenti pannello
strumenti ecc. Per pulire la plastica,
usare soltanto un panno o una spu-
gna soffici, puliti, con detergente
neutro ed acqua.
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
Page 82 of 94
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
1
2
3
4
5
6
7
8
9

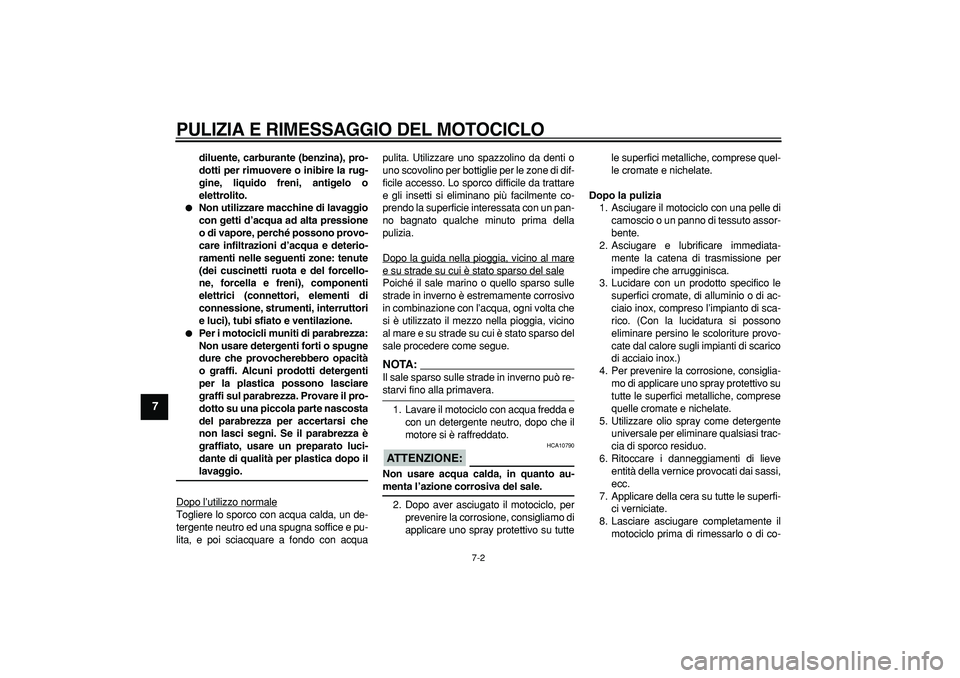

diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi che
non lasci segni. Se il parabrezza è
graffiato, usare un preparato luci-
dante di qualità per plastica dopo il
lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acquapulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino
al mare e su strade su cui è stato sparso del
sale procedere come segue.NOTA:
Il sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE:
HCA10790
Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale.
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tuttele superfici metalliche, comprese quel-
le cromate e nichelate.
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scarico
di acciaio inox.)
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
Page 83 of 94
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
2
3
4
5
6
78
9

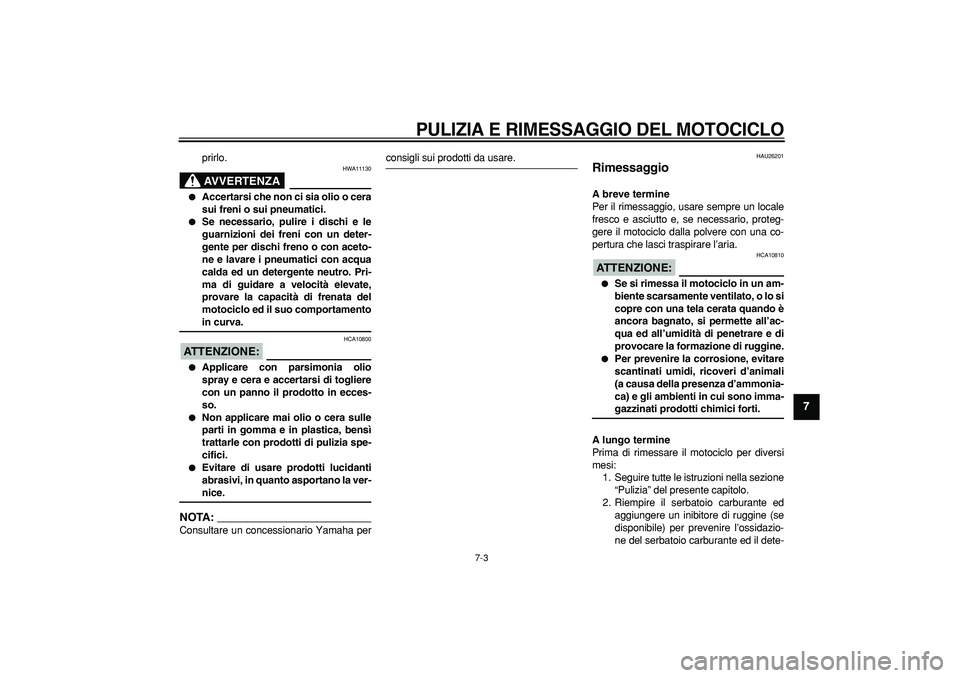

prirlo.
AVVERTENZA
HWA11130
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di guidare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamento
in curva.
ATTENZIONE:
HCA10800
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA:
Consultare un concessionario Yamaha per
consigli sui prodotti da usare.
HAU26201
Rimessaggio
A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.
ATTENZIONE:
HCA10810
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere un inibitore di ruggine (se
disponibile) per prevenire l’ossidazio-
ne del serbatoio carburante ed il dete-
Page 84 of 94
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
1
2
3
4
5
6
7
8
9

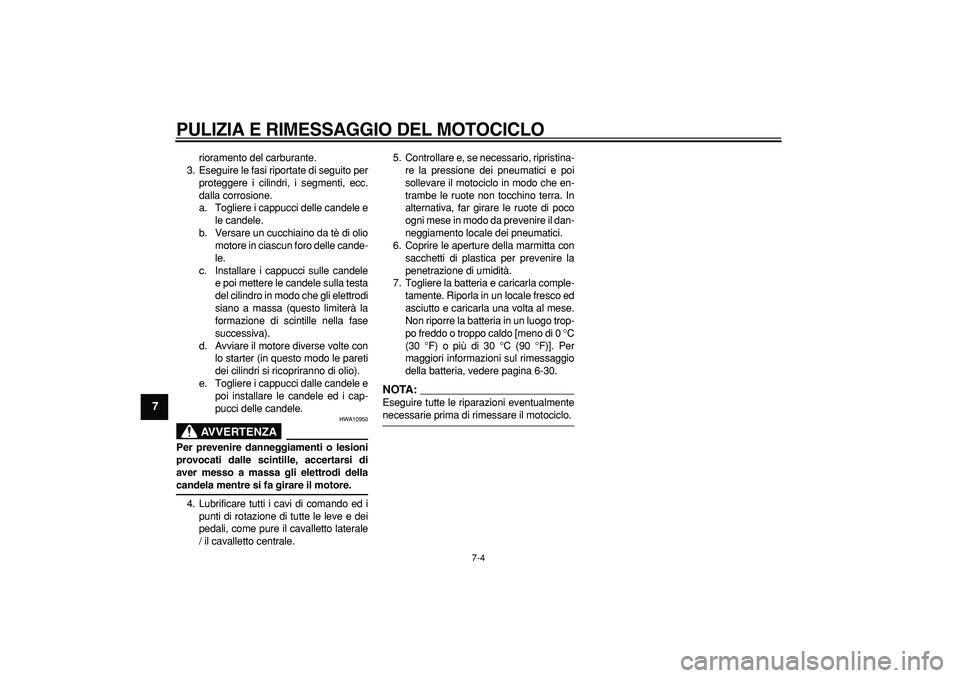

rioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille nella fase
successiva).
d. Avviare il motore diverse volte con
lo starter (in questo modo le pareti
dei cilindri si ricopriranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi della
candela mentre si fa girare il motore.
4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale
/ il cavalletto centrale.5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-30.
NOTA:
Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
Page 85 of 94
8-1
2
3
4
5
6
7
89

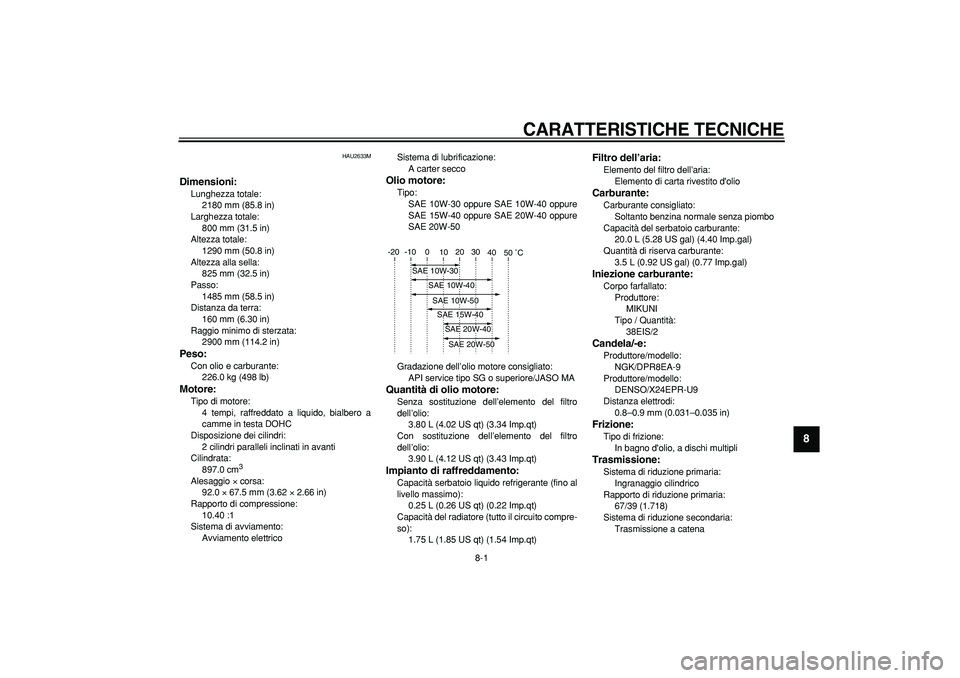

CARATTERISTICHE TECNICHE
HAU2633M
Dimensioni:
Lunghezza totale:
2180 mm (85.8 in)
Larghezza totale:
800 mm (31.5 in)
Altezza totale:
1290 mm (50.8 in)
Altezza alla sella:
825 mm (32.5 in)
Passo:
1485 mm (58.5 in)
Distanza da terra:
160 mm (6.30 in)
Raggio minimo di sterzata:
2900 mm (114.2 in)
Peso:
Con olio e carburante:
226.0 kg (498 lb)
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
2 cilindri paralleli inclinati in avanti
Cilindrata:
897.0 cm
3
Alesaggio
×
corsa:
92.0
×
67.5 mm (3.62
×
2.66 in)
Rapporto di compressione:
10.40 :1
Sistema di avviamento:
Avviamento elettricoSistema di lubrificazione:
A carter secco
Olio motore:
Tipo:
SAE 10W-30 oppure SAE 10W-40 oppure
SAE 15W-40 oppure SAE 20W-40 oppure
SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
3.90 L (4.12 US qt) (3.43 Imp.qt)
Impianto di raffreddamento:
Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito compre-
so):
1.75 L (1.85 US qt) (1.54 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Quantità di riserva carburante:
3.5 L (0.92 US gal) (0.77 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Produttore:
MIKUNI
Tipo / Quantità:
38EIS/2
Candela/-e:
Produttore/modello:
NGK/DPR8EA-9
Produttore/modello:
DENSO/X24EPR-U9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Frizione:
Tipo di frizione:
In bagno d'olio, a dischi multipli
Trasmissione:
Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
67/39 (1.718)
Sistema di riduzione secondaria:
Trasmissione a catena
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
Page 86 of 94
CARATTERISTICHE TECNICHE
8-2
1
2
3
4
5
6
7
8
9

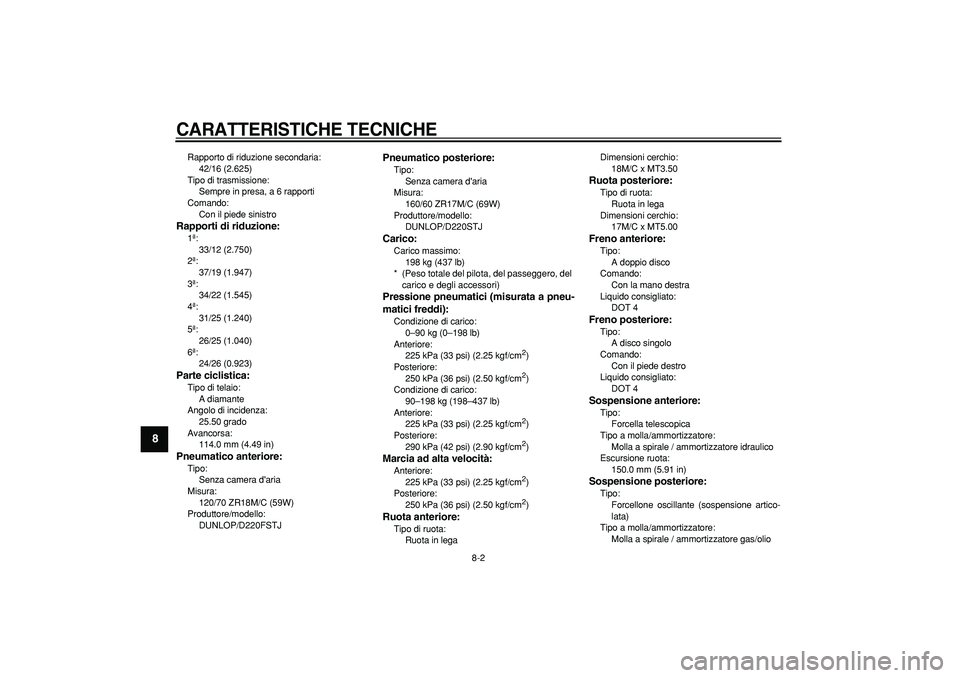

Rapporto di riduzione secondaria:
42/16 (2.625)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
33/12 (2.750)
2ª:
37/19 (1.947)
3ª:
34/22 (1.545)
4ª:
31/25 (1.240)
5ª:
26/25 (1.040)
6ª:
24/26 (0.923)
Parte ciclistica:
Tipo di telaio:
A diamante
Angolo di incidenza:
25.50 grado
Avancorsa:
114.0 mm (4.49 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
120/70 ZR18M/C (59W)
Produttore/modello:
DUNLOP/D220FSTJ
Pneumatico posteriore:
Tipo:
Senza camera d'aria
Misura:
160/60 ZR17M/C (69W)
Produttore/modello:
DUNLOP/D220STJ
Carico:
Carico massimo:
198 kg (437 lb)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a pneu-
matici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2
)
Condizione di carico:
90–198 kg (198–437 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm
2
)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2
)
Ruota anteriore:
Tipo di ruota:
Ruota in legaDimensioni cerchio:
18M/C x MT3.50
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.00
Freno anteriore:
Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
150.0 mm (5.91 in)
Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione artico-
lata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Page 87 of 94
CARATTERISTICHE TECNICHE
8-3
2
3
4
5
6
7
89

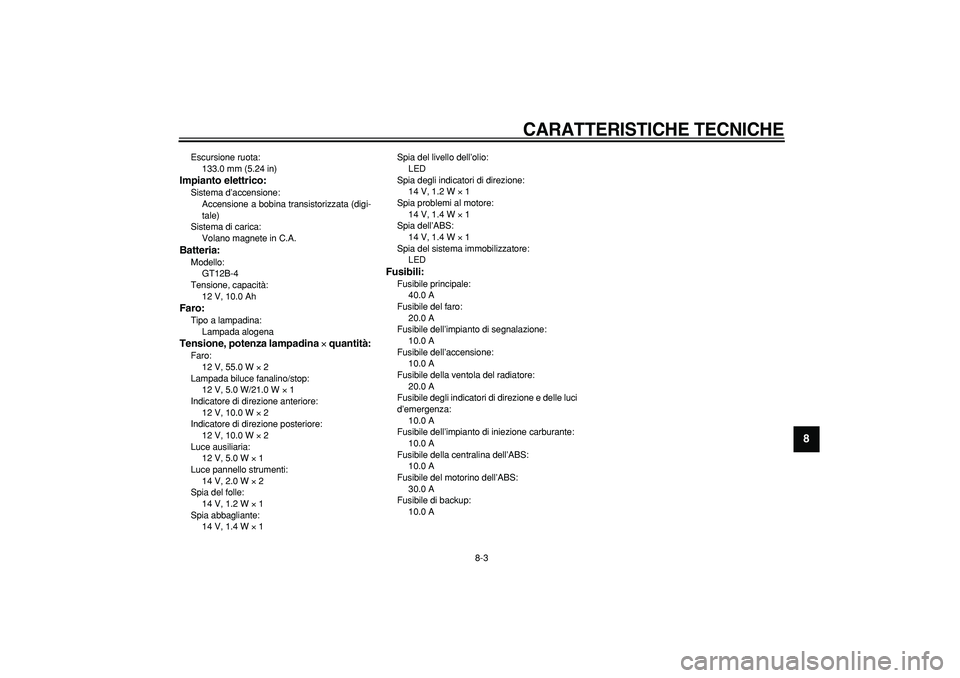

Escursione ruota:
133.0 mm (5.24 in)
Impianto elettrico:
Sistema d’accensione:
Accensione a bobina transistorizzata (digi-
tale)
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina
×
quantità:
Faro:
12 V, 55.0 W
×
2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W
×
1
Indicatore di direzione anteriore:
12 V, 10.0 W
×
2
Indicatore di direzione posteriore:
12 V, 10.0 W
×
2
Luce ausiliaria:
12 V, 5.0 W
×
1
Luce pannello strumenti:
14 V, 2.0 W
×
2
Spia del folle:
14 V, 1.2 W
×
1
Spia abbagliante:
14 V, 1.4 W
×
1Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
14 V, 1.2 W
×
1
Spia problemi al motore:
14 V, 1.4 W
×
1
Spia dell’ABS:
14 V, 1.4 W
×
1
Spia del sistema immobilizzatore:
LED
Fusibili:
Fusibile principale:
40.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile degli indicatori di direzione e delle luci
d’emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile di backup:
10.0 A
Page 88 of 94
9-1
1
2
3
4
5
6
7
8
9

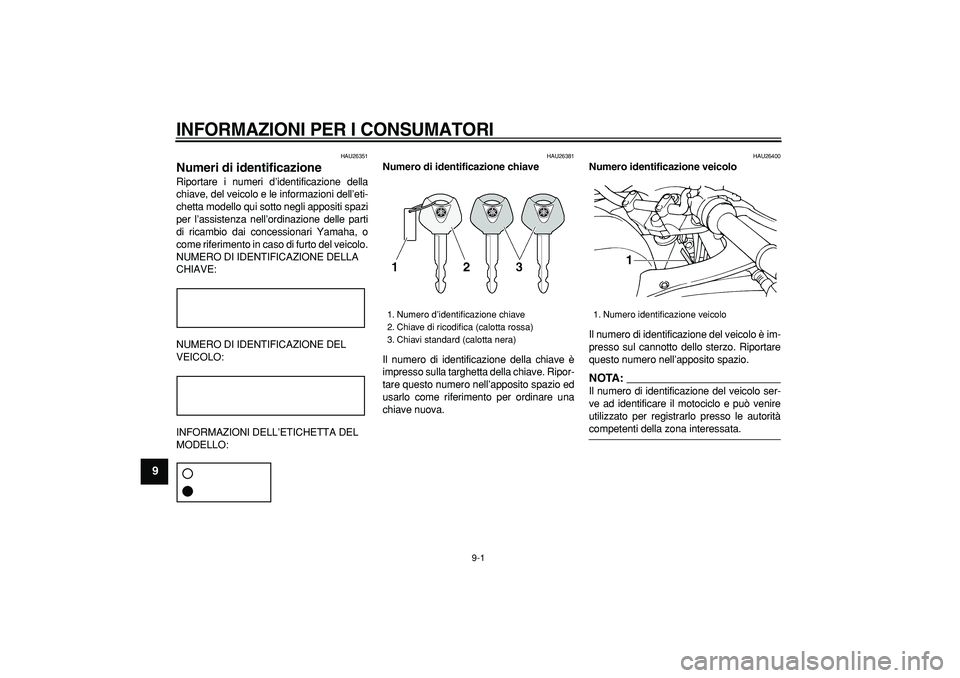

INFORMAZIONI PER I CONSUMATORI
HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA:
Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
1
Page 89 of 94
INFORMAZIONI PER I CONSUMATORI
9-2
2
3
4
5
6
7
8
9
HAU26540

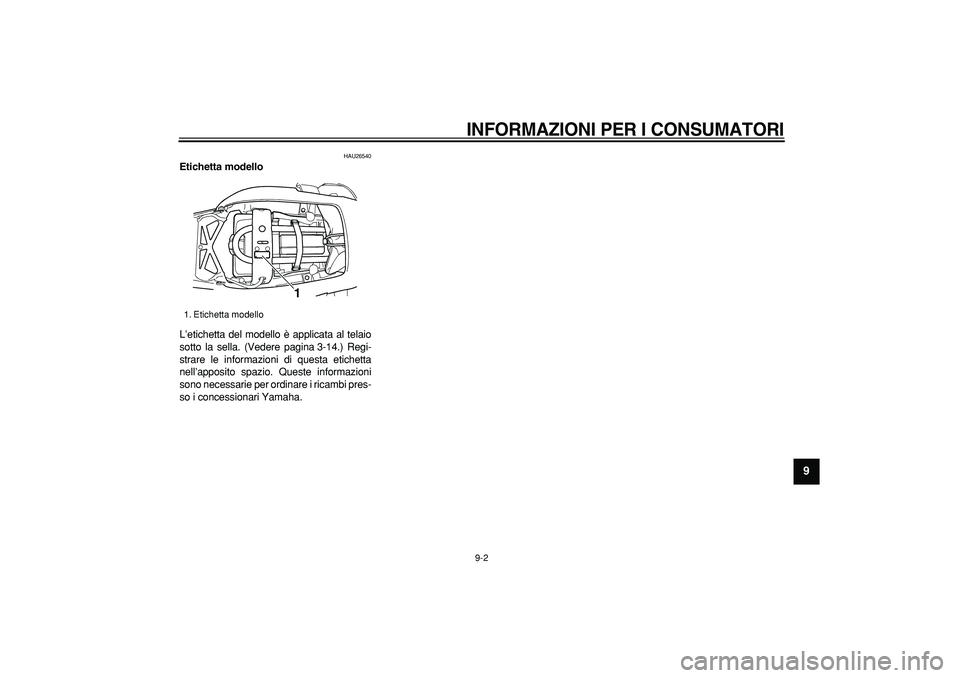

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-14.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.
1. Etichetta modello
1
Page 90 of 94
INDICE ANALITICO
A
ABS ......................................................... 3-11
Accensione del motore ............................. 5-1
Allarme antifurto (optional) ........................ 3-8
Attacchi per le cinghie dei bagagli .......... 3-19
B
Batteria.................................................... 6-30
Blocchetto di accensione/bloccasterzo ..... 3-2
C
Cambi di marcia ........................................ 5-2
Candele, controllo ..................................... 6-9
Caratteristiche tecniche ............................ 8-1
Carburante .............................................. 3-12
Carburante, consigli per ridurne il
consumo ................................................. 5-2
Carenature e pannelli, rimozione e
installazione ............................................ 6-8
Catena di trasmissione, pulizia e
lubrificazione......................................... 6-26
Cavalletto laterale ................................... 3-19
Cavalletto laterale, controllo e
lubrificazione......................................... 6-28
Cavi, controllo e lubrificazione ................ 6-27
Come supportare il motociclo ................. 6-36
Commutatore luce abbagliante/
anabbagliante ......................................... 3-9
Convertitori catalitici ................................ 3-14
Cuscinetti delle ruote, controllo ............... 6-30
D
Display multifunzione ................................ 3-7
E
Elemento filtrante, sostituzione ............... 6-15
Elenco dei controlli prima dell’utilizzo ....... 4-2
Etichetta modello ...................................... 9-2
F
Forcella, controllo ....................................6-29
Forcella, regolazione ...............................3-15
Fusibili, sostituzione.................................6-32
G
Gioco del cavo dell’acceleratore,
controllo .................................................6-17
Gioco della leva della frizione,
regolazione ............................................6-21
Gioco valvole ...........................................6-18
Gruppo contagiri ........................................3-5
Gruppo dell’ammortizzatore,
regolazione ............................................3-17
I
Impianto d’interruzione del circuito di
accensione ............................................3-20
Indicatore livello carburante .......................3-4
Informazioni di sicurezza ...........................1-1
Interruttore della luce stop del freno
posteriore, regolazione ..........................6-22
Interruttore dell’avvisatore acustico ...........3-9
Interruttore di arresto motore .....................3-9
Interruttore di avviamento ..........................3-9
Interruttore di segnalazione luce
abbagliante ..............................................3-9
Interruttore indicatori di direzione ..............3-9
Interruttore luci d’emergenza .....................3-9
Interruttori manubrio ..................................3-8
K
Kit di attrezzi in dotazione ..........................6-1
L
Lampada indicatore di direzione,
sostituzione ...........................................6-34Lampada luce di posizione anteriore,
sostituzione ........................................... 6-35
Lampadina del fanalino posteriore/stop,
sostituzione ........................................... 6-34
Lampadina del faro, sostituzione............. 6-33
Leva del freno.......................................... 3-10
Leva frizione ............................................ 3-10
Leve freno e frizione, controllo e
lubrificazione ......................................... 6-28
Liquido freni, sostituzione ........................ 6-24
Liquido refrigerante ................................. 6-13
Livello liquido freni, controllo ................... 6-23
M
Manopola e cavo acceleratore, controllo
e lubrificazione ...................................... 6-27
Manutenzione periodica e
lubrificazione ........................................... 6-2
N
Numeri di identificazione ........................... 9-1
Numero di identificazione chiave............... 9-1
Numero identificazione veicolo.................. 9-1
O
Olio motore e elemento filtro olio............. 6-10
P
Parcheggio ................................................ 5-3
Pastiglie del freno anteriore e posteriore,
controllo................................................. 6-22
Pedale del cambio ................................... 3-10
Pedale del freno ...................................... 3-11
Pedali freno e cambio, controllo e
lubrificazione ......................................... 6-27
Pneumatici............................................... 6-18
Posizioni dei componenti........................... 2-1
Pulizia ........................................................ 7-1
