6-24
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
5
6
7
8
9
Zum Messen des Kettendurchhangs muß
das Motorrad ohne Fahrer senkrecht mit
beiden Rädern auf dem Boden stehen.
Der Durchhang sollte laut der Abbildung
25–40 mm betragen. Bei mehr als 40 mm
Durchhang die Antriebskette spannen.
GAU00762
Antriebsketten-Durchhang
einstellen
1. Die Achsmutter lockern.
2. Die Kontermuttern der Kettenspan-
ner auf beiden Schwingenseiten
lockern. Zum Straffen der Kette
beide Einstellmuttern in Richtung a
drehen; zum Lockern der Kette das
Rad nach vorne drücken und beide
Einstellmuttern in Richtung bdre-
hen. Beide Kettenspanner jeweils
gleichmäßig einstellen, damit die
Ausrichtung sich nicht verstellt. Die
Markierungen auf beiden Seiten der
Schwinge und auf den Kettenspan-nern dienen zum korrekten Aus-
richten des Hinterrads.
GC000096
dD
Eine zu straff gespannte Antriebskette
verursacht erhöhten Verschleiß von
Motor, Lagern und anderen wichtigen
Teilen. Daher darauf achten, daß der
Kettendurchhang sich im Sollbereich
befindet.
3. Nach dem Einstellen des Antriebs-
ketten-Durchhangs die Kontermut-
tern der Kettenspanner anziehen
und die Achsmutter vorschriftsmäßig
festziehen.

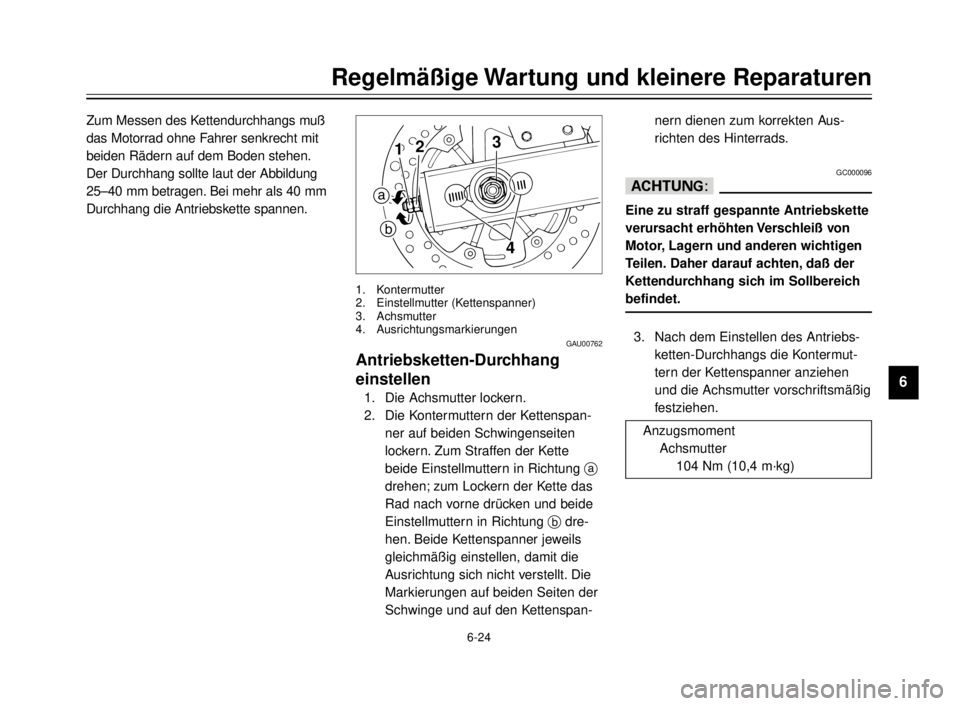

3
412
a
b
1. Kontermutter
2. Einstellmutter (Kettenspanner)
3. Achsmutter
4. Ausrichtungsmarkierungen
Anzugsmoment
Achsmutter
104 Nm (10,4 m·kg)
