Instrument och kontrollfunktioner
3-3
3
För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF”.
MAU4939P
Indikeringslampor och varnings-
lampor
MAU11033
Indikeringslampor för blinkers “ ” och
“”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU11061
Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU59963
Varningslampa för oljetryck “ ”
Denna varningslampa tänds om oljetrycket
i motorn är för lågt.TIPSNär fordonet slås på ska lampan tändas
och slockna en kort stund för att sedan för-
bli tänd tills motorn har startat. Om den inte
gör det ska du låta en Yamaha-återförsälja-
re kontrollera fordonet.VIKTIGT
MCA21211
Om varningslampan tänds medan mo-
torn är igång måste motorn stängas av
och oljenivån kontrolleras. Fyll på till-
räckligt med olja av rekommenderad typ
om oljenivån är låg. Om varningslampan
förblir tänd efter det att du fyllt på olja
1. Tryck.

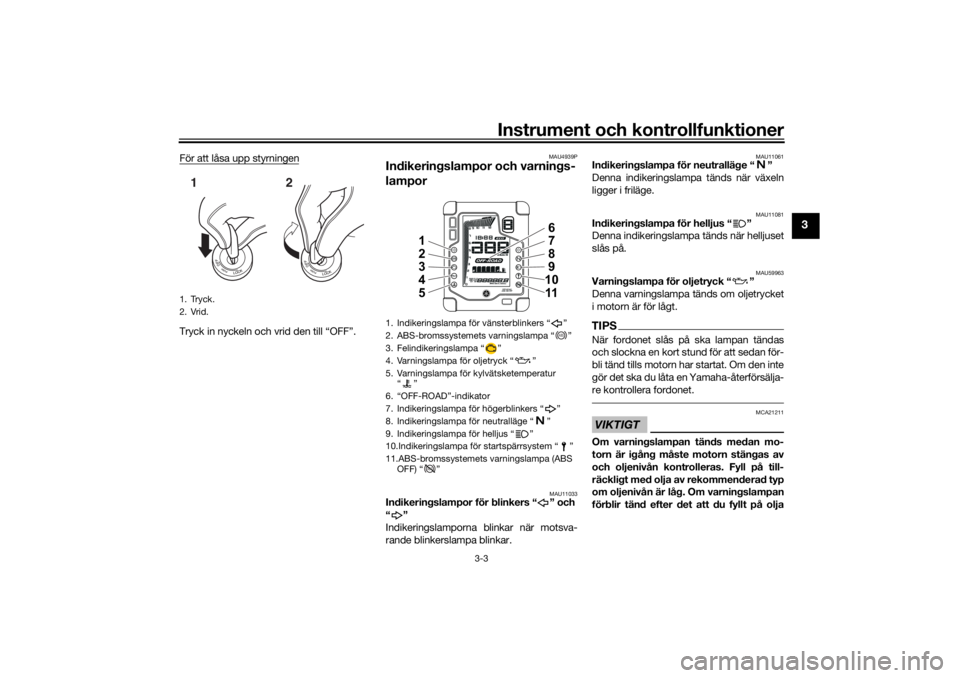

2. Vrid.12
1. Indikeringslampa för vänsterblinkers “ ”
2. ABS-bromssystemets varningslampa “ ”
3. Felindikeringslampa “ ”
4. Varningslampa för oljetryck “ ”
5. Varningslampa för kylvätsketemperatur “”
6. “OFF-ROAD”-indikator
7. Indikeringslampa för högerblinkers “ ”
8. Indikeringslampa för neutralläge “ ”
9. Indikeringslampa för helljus “ ”
10.Indikeringslampa för startspärrsystem “ ”
11.ABS-bromssystemets varningslampa (ABS OFF) “ ”
1
2
3
4
5 7
8
9
10 11
6ABS
ABS
UBEHMAM0.book Page 3 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-4
3
ska du stänga av motorn och låta en
Yamaha-återförsäljare kontrollera for- donet.
MAU11449
Varningslampa för kylvätsketemperatur
“”
Varningslampan tänds om motorn överhet-
tas. Om det inträffar måste du stanna mo-
torn omedelbart och låta den kallna. (Se
sidan 6-36.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yama ha-återförsäljare kon-
trollera fordonet. VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU88331
Felindikeringslampa (MIL) “ ”
Lampan tänds eller blinkar om ett problem
avkänns i motorn eller något annat styrsys-
tem i fordonet. Låt en Yamaha-återförsälja-
re kontrollera det inbyggda
diagnostiksystemet om det inträffar. Var-
ningslampans elektriska krets kan kontrol-
leras genom att du slår på strömmen till
fordonet. Lampan ska tändas i några sek-
under och sedan släckas. Om lampan inte
tänds när strömmen till fordonet slås på el-
ler om den fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera fordonet.VIKTIGT
MCA26820
Om MIL börjar blinka ska du minska mo-
torvarvtalet för att förhindra skador på
avgassystemet.TIPSMotorn övervakas av det inbyggda diag-
nostiksystemet som avkänner försämringar
eller fel i emissionssystemet. Därför kan
MIL tändas eller blinka om fordonet ändras,
underhållet brister samt om motorcykeln
används för mycket eller på fel sätt. Följ
dessa försiktighetsåtgärder för att förhindra
detta.  Försök inte ändra programvaran i mo-
torns styrenhet. 
Montera inte elektriska tillbehör som
kan orsaka störningar i styrenheten.
 Använd inte eftermarknadstillbehör el-
ler delar som fjädringar, tändstift, in-
sprutare, avgassystem osv.
 Ändra inte drivlinans specifikationer
(kedja, kedjehjul, fälgar, däck osv.).
 Ta inte bort eller ändra på O2-sens-
orn, luftinsugssystemet eller avgasens
delar (katalysatorer, EXUP osv.).
 Underhåll drivkedjan på rätt sätt.
 Använd rätt däcktryck.
 Se till att bromspedalen har rätt höjd
för att förhindra motstånd i bakbrom-
sen.
 Använd inte fordonet på fel sätt. Till
exempel upprepad eller överdriven
öppning och stängning av gasen, täv-
lingskörning, sladdar, wheelies, kör-
ning med halv koppling osv.
MAU69895
ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
ABS
UBEHMAM0.book Page 4 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-5
3
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:  Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
 Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.
MAUM4080
ABS-varningslampa “ ”
Varningslampan tänds när det låsningsfria
bromssystemet har inaktiverats manuellt
och indikatorn “OFF-ROAD” tänds samti-
digt.
VARNING
MWAM1050
Ha alltid ABS påslaget när du kör på be-
lagda vägar. Det kan vara olagligt att
köra på allmänna vägar med ABS inakti-
verat och det kan ogiltigförklara din för-
säkring. Stäng bara av ABS när du kör på
obelagda vägar.
MAUM3622
Indikeringslampa för
startspärrsystem “ ”
När fordonet stängts av och 30 sekunder
har gått, blinkar indikeringslampan för
startspärrsystemet för att visa att start-
spärrsystemet är aktiverat. Efter 24 timmar
kommer indikeringslampan att sluta blinka,
men startspärrsystemet är fortfarande akti-
verat.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om den inte
gör det ska du låta en Yamaha-återförsälja-
re kontrollera fordonet.Felsökning
Om ett fel avkänns i startspärrsystemet
kommer lampan att blinka i ett blinkmöns-
ter. Om startspärrsystemets indikatorlam-
pa blinkar sakta 5 gånger och därefter
snabbt 2 gånger, kan det bero på transpon-
derstörningar. Om detta inträffar, försök
följande. 1. Se till att inga andra startspärrnycklar befinner sig i närheten av huvudbryta-
ren. Andra startspärrnycklar kan ge
upphov till signalstörningar och förhin-
dra att motorn startar.
2. Använd kodåterregistreringsnyckeln för att starta motorn. 3. Om motorn startar, stäng av den igen
och försök starta motorn med en stan-
dardnyckel.
4. Om du inte kan st arta motorn med nå-
gon av standardnycklarna tar du for-
donet och alla nycklar till en Yamaha-
återförsäljare för omregistrering.
ABS
UBEHMAM0.book Page 5 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-6
3
MAUM4173
Multi-funktionsmätare
Multi-funktionsmätaren är utrustad med
följande: hastighetsmätare
 varvräknare
 bränslemätare
 klocka
 eco-indikering
 visning för växelläge
 OFF-ROAD-indikator
 multi-funktionsdisplay
TIPSDu kan växla mellan kilometer och mi-
les genom att ställa in multi-funktions-
displayen på vägmätaren eller en
trippmätare och hålla den övre inställ-
ningsknappen intryckt tills enheterna
ändras.
 Visningsenheterna återställs till fa-
briksinställningarna om batteriet
kopplas bort.
VARNING
MWA12423
Stanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för
en olycka.Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
1. Övre inställningsknapp
2. Undre inställningsknapp
3. “OFF-ROAD ABS ON/OFF”-knapp
1
2
3
1. Varvräknare
2. Klocka
3. Hastighetsmätare
4. Bränslemätare
5. Visning för växelläge
6. Eco-indikator “ECO”
7. “OFF-ROAD”-indikator
8. Multi-funktionsdisplay
1
2
3
4 5
6
7
8
UBEHMAM0.book Page 6 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-8
3
Visning för växelläge
Visningen för växelläge visar vilken växel
som ligger i. Neutralläget visas av “–”.
Klocka
Klockan har 12-timmarsformat.
TIPSNär huvudströmbrytaren är avstängd kan
klockan visas genom att du trycker på den
övre inställningsknappen.För att ställa in klockan1. Vrid nyckeln till “ON”.
2. Tryck på den nedre och den övre in-ställningsknappen samtidigt tills siff-
rorna för timmar börjar blinka.
3. Tryck på den nedre inställningsknap- pen för att ställa in timmar.
4. Siffrorna för minuter börjar blinka när
du trycker på den övre inställnings-
knappen.
5. Tryck på den nedre inställningsknap-
pen för att ställa in minuter.
6. Tryck på den övre inställningsknap- pen för att bekräfta inställningarna och
starta klockan.TIPSVid inställning av timmar och minuter,
trycker du snabbt på den nedre inställ-
ningsknappen för att stega upp ett värde i
taget och håller knappen intryckt för att öka
värdet kontinuerligt.
OFF-ROAD-indikator
Indikatorn tänds när ABS har inaktiverats
manuellt.
Stänga av ABS1. Vrid nyckeln till “ON”.
2. Tryck på “OFF-ROAD ABS ON/OFF”
tills varningslampan “ABS OFF” börjar
blinka när fordonet står stilla och
släpp sedan knappen.
3. Varningslampan “ABS OFF” och indi- katorn “OFF-ROAD” tänds samtidigt.TIPSABS är inaktiverat tills nyckeln vrids till
“OFF”, motorns stoppknapp vrids till “ ”
(stopp) när motorn är igång eller om du
stoppar fordonet och trycker på “OFF-
ROAD ABS ON/OFF” igen. Varningslam-
pan “ABS OFF” och indikatorn “OFF-RO-
AD” slocknar.
VARNING
MWAM1050
Ha alltid ABS påslaget när du kör på be-
lagda vägar. Det kan vara olagligt att
köra på allmänna vägar med ABS inakti-
verat och det kan ogiltigförklara din för-
säkring. Stäng bara av ABS när du kör på
obelagda vägar.
1. Visning för växelläge
2. Indikeringslampa för neutralläge “ ”
1. Klocka
1
21
UBEHMAM0.book Page 8 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-15
3
MAU12944
BromspedalBromspedalen är placerad på motorcy-
kelns högra sida. Tryck ner bromspedalen
för att aktivera bromsen på bakhjulet.
MAUM4100
ABSDet låsningsfria bromssystemet (ABS) ver-
kar oberoende på fram- och bakbromsar-
na.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS. ABS fungerar bäst vid långa in-
bromsningssträckor.
 På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.Använda bromsarna
Använd bromshandtaget och bromspeda-
len på samma sätt som vanliga bromsar.
ABS aktiveras och en pulserande känsla
känns i bromshandtaget eller bromspeda-
len om ett hjul slirar vid inbromsning. Fort-
sätt att ansätta bromsarna och låt ABS-
systemet göra jobbet. Pumpa inte brom-
sarna eftersom det försämrar bromsförmå-
gan.
 ABS-systemet utför en självdiagnos
när du startar fordonet. Under tiden
kan ett klickande ljud höras från hy-
draulenheten och vibrationer kan kän- nas om bromshandtaget eller
bromspedalen ansätts, men det är
inte ett fel.
 Bromssystemet fungerar som ett van-
ligt bromssystem om det är fel på
ABS-systemet.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
1. Bromspedal
1
1. Framhjulets sensor
2. Framhjulets sensorrotor21
UBEHMAM0.book Page 15 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-16
3
TIPSABS kan inaktiveras när du kör i terräng.
(Se sidan 3-8.)
VARNING
MWAM1050
Ha alltid ABS påslaget när du kör på be-
lagda vägar. Det kan vara olagligt att
köra på allmänna vägar med ABS inakti-
verat och det kan ogiltigförklara din för-
säkring. Stäng bara av ABS när du kör på
obelagda vägar.
MAUM1795
TanklockFör att ta bort tanklocket1. Öppna luckan över tanklocket.
2. För in nyckeln och vrid den 1/4 varv medurs. Tanklocket låses upp och
tanklocket kan nu tas bort.
För att sätta på tanklocket 1. Tryck och montera tanklocket på plats med nyckeln i.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln.
TIPSTanklocket kan inte sättas på om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.3. Stäng låsskyddet.
VARNING
MWA11142
Se till att tanklocket är ordentligt stängt
innan du kör iväg. Bränsleläckor utgör
en brandrisk.
1. Bakhjulssensor
2. Rotor för bakhjulssensor12
1. Lucka i tanklock
2. Lås upp.
1
2
UBEHMAM0.book Page 16 Tuesday, January 12, 2021 2:11 PM

Hantering och viktiga punkter vid körning
5-2
5
MAU86621
Starta motornTändkretsens avstängningssystem gör att
det går att starta när: växeln ligger i neutralläge eller
 en växel ligger i, sidostödet är uppfällt
och kopplingshandtaget trycks in.
Starta motorn1. Vrid huvudströmbrytaren till påslaget läge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och var- ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 3-3.)TIPSStarta inte motorn om varningslam-
pan för motorproblem fortsätter att ly-
sa.
 Varningslampan för oljetryck ska tän-
das och lysa tills motorn har startat.
 ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).
VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Lägg växeln i neutralläge.
4. Starta motorn genom att trycka på
startknappen.
5. Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAU88780
TIPSDen här modellen är utrustad med: en lutningsavkännare. Lutningsavkän-
naren stoppar motorn i händelse av
att fordonet välter. Om det händer
tänds felindikatorn, men det beror inte
på ett fel. Stäng av och slå på ström-
men till fordonet för att återställa indi-
katorn. Om detta inte görs kommer
motorn inte att starta även om motorn
går runt när startknappen trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
UBEHMAM0.book Page 2 Tuesday, January 12, 2021 2:11 PM

Periodiskt underhåll och justering
6-17
6
MAU21403
VentilspelVentilerna är viktiga motorkomponenter
och ventilspelen ändras när de används,
därför måste de kontrolleras och justeras
vid de intervall som anges i det regelbund-
na underhållsschemat. Ventiler som inte
justeras kan leda till att luft-/bränslebland-
ningen blir fel, motorbuller och slutligen
motorskador. Låt en Yamaha-återförsäljare
kontrollera och justera ventilspelen med re-
gelbundna mellanrum för att förhindra det-
ta.TIPSServicen måste utföras när motorn är kall.
MAUM4220
DäckDäcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvän-
digt att hålla däcken i gott skick vid alla till-
fällen och byta ut dem vid lämplig tidpunkt
med de specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och
eventuellt justeras före varje körning.
VARNING
MWA10504
Om fordonet körs med fel däcktryck kan
föraren förlora kontrollen över det vilket
kan leda till allvarliga personskador eller
dödsfall.  Däckens lufttryck bör kontrolleras
när däcken är kalla (dvs när tempe-
raturen på däcken är densamma
som den omgivande luftens).
 Däckens lufttryck bör anpassas
med avseende på hastighet och
den totala vikten på förare, passa-
gerare, bagage och de tillbehör
som är godkända för denna modell.
VARNING
MWA10512
Lasta inte för mycket på fordonet. En
olycka kan inträffa om du kör ett över-
lastat fordon.
Lufttryck i kalla däck:
1 person:
Fram:220 kPa (2.20 kgf/cm2, 32 psi)
Bak:
250 kPa (2.50 kgf/cm2, 36 psi)
2 personer: Fram:
220 kPa (2.20 kgf/cm2, 32 psi)
Bak: 250 kPa (2.50 kgf/cm2, 36 psi)
Terrängkörning: Fram:200 kPa (2.00 kgf/cm2, 29 psi)
Bak: 200 kPa (2.00 kgf/cm2, 29 psi)
Maxlast:
Fordon: 190 kg (419 lb)
Fordonets maxlast är den kombine-
rade vikten av föraren, passagerare,
last och eventuella tillbehör.
UBEHMAM0.book Page 17 Tuesday, January 12, 2021 2:11 PM
