YAMAHA TMAX 2003 Instructieboekje (in Dutch)

6-37
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DAU02990
Storingzoekschema’sStoringzoekschema’sStartproblemen of slechte werking van de motorDW000125
X@
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
2. Compressie
3. Ontsteking
4. Accu1. Brandstof
Controleer het
brandstofniveau
in de brandstoftank.Er is voldoende
brandstof aanwezig.
Er is geen brandstof
aanwezig.Controleer de compressie.
Vul brandstof bij. De motor start niet. Controleer de compressie.
Bedien de elektrische
startknop.Er is compressie.
Er is geen compressie.Controleer de ontsteking.
Vraag een Yamaha dealer de machine te controleren.
Verwijder de bougies en
controleer de elektroden.Nat
DroogSchoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.Draai de gasgreep tot
halverwege open en bedien
de elektrische startknop.
De motor start niet.
Controleer de accu.
Bedien de elektrische
startknop.De motor draait snel rond.
De motor draait
langzaam rond.De accu is in orde.
Controleer de aansluitingen
van de accukabels en laad
de accu als dat nodig is.
De motor start niet.
Vraag een Yamaha dealer
de machine te controleren.
5GJ-28199-D2 9/13/02 3:58 PM Page 80

6-38
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Oververhitte motorDW000070
X@
8 8
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof
en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
8 8
Breng na verwijderen van de borgbout voor de koelvloeistofradiatorvuldop een dikke doek, bijvoorbeeld een handdoek,
aan over de koelvloeistofradiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
Wacht tot de
motor is afgekoeld.Controleer het koelvloeistofniveau
in het reservoir en in de radiator.
Het koelvloeistofniveau
is in orde.
Het koelvloeistofniveau
is laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren.
Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem te
controleren en te repareren als de motor opnieuw oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
OPMERKING:
Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorge-
schreven koelvloeistof worden vervangen.
5GJ-28199-D2 9/13/02 3:58 PM Page 81

5GJ-28199-D2 9/13/02 3:58 PM Page 82

VERZORGING EN STALLING VAN DE SCOOTER
Verzorging ......................................................................................................7-1
Stalling ...........................................................................................................7-4
7
5GJ-28199-D2 9/13/02 3:58 PM Page 83

7-1
DAU03873
VERZORGING EN STALLING VAN DE SCOOTER
7
VerzorgingVerzorging
De open constructie van een scooter
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roest-
vorming en corrosie, ook al zijn hoog-
waardige componenten gebruikt. Een
roestige uitlaatpijp valt bij een auto niet zo
op, bij een scooter is dit echter nadelig
voor de algehele aanblik. Regelmatige en
correcte verzorging is niet alleen vereist
volgens de garantiebepalingen, maar ver-
zekert ook een fraai uiterlijk van de scoot-
er, verlengt de levensduur en verbetert de
prestaties.Alvorens te reinigen
1. Dek de uitlaatdemper af met een
plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aanslui-
tingen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling,
zoals verbrande olie op het carter,
met een ontvetter en een borstel,
maar gebruik dergelijke producten
nooit op afdichtingen, pakkingen en
wielassen. Spoel vuil en ontvetter
altijd af met water.ReinigenDCA00011
<>
8
8
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als derge-
lijke producten toch worden
gebruikt om hardnekkig vuil los te
maken, laat het reinigingsmiddel
dan niet langer inwerken dan is
vermeld in de gebruiksinstructies.
Spoel ook de directe omgeving
schoon met water, laat direct
drogen en breng daarna een cor-
rosiewerende spray aan.
8 8
Bij verkeerd reinigen kunnen de
kuipruit, de kuip, framepanelen en
andere kunststof delen worden
beschadigd. Gebruik alleen een
zachte, schone doek of een spons
met zachte zeep en water om
kunststof delen te reinigen.
5GJ-28199-D2 9/13/02 3:58 PM Page 84

7-2
VERZORGING EN STALLING VAN DE SCOOTER
7
8 8
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van
doeken of sponzen die in contact
zijn geweest met bijtende of schu-
rende reinigingsmiddelen, oplos-
middelen of thinner, brandstof
(benzine), roestverwijderingsmid-
delen of corrosieremmers, rem-
vloeistof, antivries of elektrolyt.
8 8
Gebruik geen hogedrukreinigers
of stoomreinigers, omdat dan op
de volgende plaatsen water kan
doordringen en zo schade kan
ontstaan: afdichtingen (van wiel-
en swingarmlagers, voorvork en
remmen), elektrische componen-
ten (kabelstekkers, messtekkers,
instrumenten, schakelaars en ver-
lichting), beluchtings- en ontluch-
tingsslangen.8 8
Bij scooters met een kuipruit:
gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten
krasjes achter. Sommige reini-
gingsmiddelen voor kunststof
laten eveneens krasjes achter op
de kuipruit. Test het product op
een klein, niet-zichtbaar gedeelte
van de kuipruit om zeker te zijn
dat geen sporen achterblijven op
de kuipruit. Als de kuipruit krasjes
vertoont, breng dan na wassen
een hoogwaardige polish voor
gebruik op kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte
zeep en een zachte, schone spons en
spoel dan grondig met schoon water.
Gebruik een tandenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzit-
tend vuil en insectenresten laten gemak-
kelijker los als de bewuste plek alvorens
te reinigen een paar minuten met een
vochtige doek wordt bedekt.Na rijden in regen, aan de kust of op
bepekelde wegen
Zeelucht en wegenzout waarmee wegen
’s winters worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een
rit in een regenbui, nabij de kust of op
bepekelde wegen.
OPMERKING:
’s Winters gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de machine is
afgekoeld.
DCA00012
<>
Gebruik geen heet water, dit versterkt
de corrosieve werking van het zout.
2. Breng met een spuitbus een corro-
siewerend middel aan op alle meta-
len delen, ook op verchroomde en
vernikkelde componenten, om zo
corrosie te voorkomen.
5GJ-28199-D2 9/13/02 3:58 PM Page 85

7-3
VERZORGING EN STALLING VAN DE SCOOTER
7
Na reinigen
1. Droog de scooter met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrij-
stalen delen te doen glanzen, ook
het uitlaatsysteem. (Zelfs thermische
verkleuringen op roestvrijstalen uit-
laatsystemen kunnen door oppoet-
sen worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen
delen, ook op verchroomde en ver-
nikkelde componenten, om zo corro-
sie te voorkomen.
4. Gebruik een reinigingsspray als uni-
verseel schoonmaakmiddel om
eventueel nog achtergebleven vuil te
verwijderen.
5. Werk kleine lakbeschadigingen bij
veroorzaakt door steenslag e.d.6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen
alvorens te stallen of af te dekken.
DWA00002
X@
8 8
Controleer of er geen olie of was
aanwezig is op de wielen of de
remmen. Reinig de remschijven
en remvoeringen zo nodig met
een normale remschijfreiniger of
aceton en spoel de banden
schoon met lauw water en een
zachte zeep.
8 8
Test eerst de remwerking en het
weggedrag in bochten alvorens
de scooter werkelijk te gaan
gebruiken.
DCA00013
<>
8
8
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
8 8
Breng oliespray of was nooit aan
op rubber of kunststof delen,
behandel deze met een daartoe
bestemd verzorgingsmiddel.
8 8
Vermijd het gebruik van schuren-
de poetsmiddelen, deze tasten de
lak aan.
OPMERKING:
Vraag een Yamaha dealer om advies
over de te gebruiken producten.
5GJ-28199-D2 9/13/02 3:58 PM Page 86

7-4
VERZORGING EN STALLING VAN DE SCOOTER
7
Stalling
StallingKorte termijn
Stal uw scooter steeds op een koele en
droge plek en bescherm zo nodig tegen
stof met een luchtdoorlatende stalling-
hoes.
DCA00015
<>
8
8
Als de scooter wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een dekzeil, zal water en
vocht kunnen binnendringen en
roestvorming veroorzaken.
8 8
Voorkom corrosie door de machi-
ne niet te stallen in een vochtige
kelder, een stal (i.v.m. de aanwe-
zigheid van ammoniakdamp) en in
een opslagruimte voor sterke che-
micaliën.
Lange termijn
Alvorens uw scooter gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de para-
graaf “Verzorging” in dit hoofdstuk.
2. Leeg de vlotterkamers in de carbura-
teur door de aftappluggen los te
draaien; u voorkomt zo dat neerslag
uit de brandstof achterblijft. Giet de
afgetapte brandstof terug in de
brandstoftank.
3. Vul de brandstoftank en voeg een
stabilisatoradditief (indien verkrijg-
baar) toe om roestvorming in de tank
en achteruitgang van de brandstof te
voorkomen.
4. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te
beschermen tegen corrosie.a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepeltje motorolie in
de bougiegaten.
c. Breng de bougiedoppen aan op
de bougies en leg dan de bougies
zodanig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer
ronddraaien op de startmotor. (De
cilinderwanden worden zo geo-
lied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
DWA00003
X@
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de
motor wordt rondgedraaid.
5GJ-28199-D2 9/13/02 3:58 PM Page 87

7-5
VERZORGING EN STALLING VAN DE SCOOTER
7
5. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
6. Controleer de bandspanning en cor-
rigeer deze zo nodig en breng dan
de scooter omhoog zodat beide wie-
len los van de grond zijn. Een ande-
re mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker
achteruitgaan.
7. Dek de uitlaatdemper af met een
plastic zak om te voorkomen dat
vocht kan binnendringen.8. Verwijder de accu en laad deze vol-
ledig bij. Berg de accu op een koele
en droge plek op en laad hem eens
per maand bij. Berg de accu niet op
een extreem koude of warme plek
op (kouder dan 0 °C of warmer dan
30 °C). Zie pagina 6-33 voor meer
informatie over het opbergen van de
accu.
OPMERKING:
Verricht eventueel noodzakelijke repara-
ties alvorens de scooter te stallen.
5GJ-28199-D2 9/13/02 3:58 PM Page 88

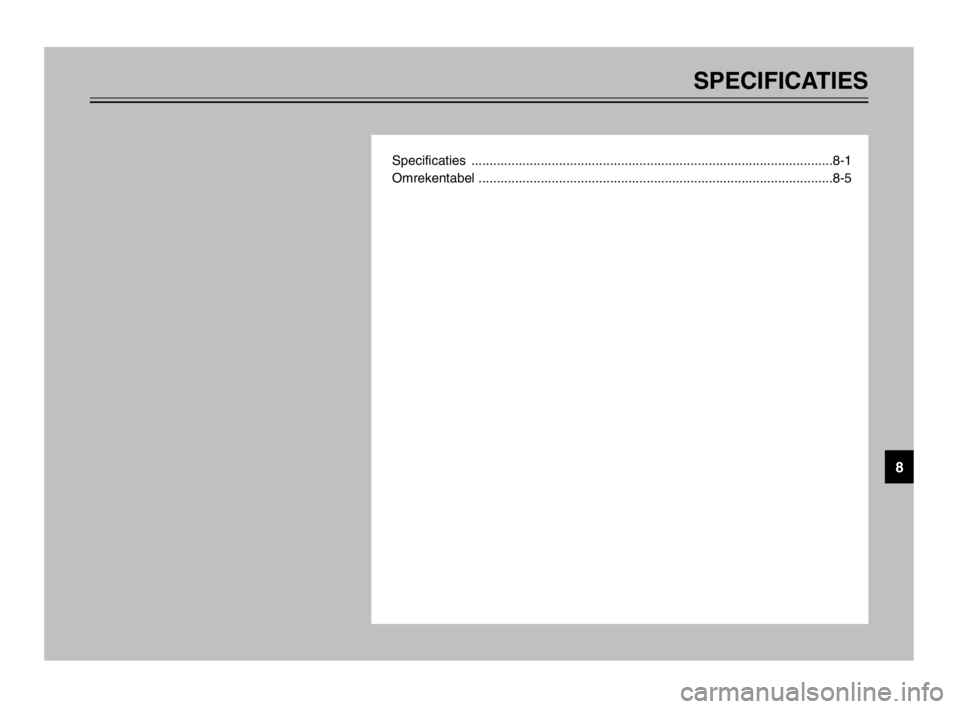

SPECIFICATIES
Specificaties ...................................................................................................8-1
Omrekentabel .................................................................................................8-5
8
5GJ-28199-D2 9/13/02 3:58 PM Page 89
