8-1
FAU01038
CARACTÉRISTIQUES
8
CaractéristiquesCaractéristiquesModèle XP500
Dimensions
Longueur hors-tout 2.235 mm
Largeur hors-tout 775 mm
Hauteur hors-tout 1.410 mm
Hauteur de la selle 795 mm
Empattement 1.575 mm
Garde au sol minimale 130 mm
Rayon de braquage minimal 2.800 mm
Poids en ordre de marche (Avec
pleins d’huile et de carburant)217 kg
Moteur
Type de moteur 4 temps, refroidissement liquide,
double arbre à cames en tête
(DOHC)
Disposition des cylindres 2 cylindres, incliné vers l’avant
Cylindrée 499 cm
3
Alésage ×course 66,0 ×73,0 mm
Taux de compression 10,1 : 1
Système de démarrage Démarreur électrique
Système de graissage: Carter sec
Huile de moteur
Type SAE 10W30 ou 10W-40
Classification d’huile de moteur
recommandée Huiles de type API Service, de
classe SE, SF, SG min
fF
Ne pas mélanger d’additif chimique à l’huile afin d’éviter tout patinage de
l’embrayage, car l’huile moteur lubrifie également l’embrayage. Ne pas
utiliser des huiles de grade diesel “CD” ni des huiles de grade supérieur à
celui spécifié. S’assurer également de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou la même désignation avec
un chiffre plus élevé.
Capacité
Sans remplacement de la
cartouche du filtre à huile 2,8 l
Avec remplacement de la
cartouche du filtre à huile 2,9 l
Quantité totale (moteur à sec) 3,6 l
Huile de transmission secondaire
Type Huile pour engrenages hypoïde
SAE 80 (API GL4)
Capacité0,7 l
5GJ-28199-F2 9/12/02 1:32 PM Page 90

8-2
CARACTÉRISTIQUES
8
Capacité du systeme de
refroidissement (quantité tolale)1,5 l
Filtre à airÉlément de type sec
Carburant
Type ESSENCE ORDINAIRE SANS
PLOMB UNIQUEMENT
Capacité du réservoir 14 l
Carburateur
Fabricant MIKUNI
Modèle ×quantitéBS30 ×2
Bougie
Fabricant/modèle ×quantitéNGK/CR7E ×2
Ecartement des électrodes 0,7 à 0,8 mm
EmbrayageHumide, multidisque,
automatique
Transmission
Système de réduction primaire Engrenage à denture hélicoïdale/
droite
Taux de réduction primaire 52/32 ×36/22 (2,659)
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 41/25 ×40/29 (2,262)
Type de boîte de vitesse Courroie trapézoïdale,
automatique
Commande Embrayage centrifugal
automatiquePartie cycle
Type de cadre Double berceau interrompu
Angle de chasse 28°
Chasse 95 mm
Pneu
Avant
Type Pneu sans chambre
Taille de pneu 120/70-14M/C 55S
Fabricant/ DUNLOP/D305FA
modéle BRIDGESTONE/HOOP B03
Arrière
Type Pneu sans chambre
Taille de pneu 150/70-14M/C 66S
Fabricant/ DUNLOP/D305
modéle BRIDGESTONE/HOOP B02
Charge maximale* 183 kg
Pression de gonflage à froid
Jusqu’ à 90 kg*
Avant 200 kPa (2,00 kgf/cm
2, 2,00 bar)
Arrière 225 kPa (2,25 kgf/cm
2, 2,25 bar)
De 90 kg à maximale*
Avant 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Arrière 250 kPa (2,50 kgf/cm
2, 2,50 bar)
*Poids total du pilote, du passager, du changement et des
accessoires
5GJ-28199-F2 9/12/02 1:32 PM Page 91

8-3
CARACTÉRISTIQUES
8
Roues
Avant
Type Roue coulée
Taille 14 M/C ×MT3,50
Arrière
Type Roue coulée
Taille 14 M/C ×MT4,50
Freins
Avant
Type Frein à simple disque
Commande Commande à la main droite
Liquide DOT 4
Arrière
Type Frein à simple disque
Commande Commande à la main gauche
Liquide DOT 4Suspension
Avant Fourche télescopique
Arrière Unité oscillante
Ressort/amortisseur
Avant Ressort hélicoïdal/
Amortisseur hydraulique
Arrière Ressort hélicoïdal/
Amortisseur hydraulique
Débattement de roue
Avant 100 mm
Arrière 120 mm
Partie électrique
Système d’allumage T.C.I. (Numérique)
Système de charge
Type Magnéto C.A.
Puissance Standard 14 V, 310W @5.000 tr/mn
Batterie
Type GT9B-4
Voltage, capacité12 V, 8 Ah
Type de phareHalogène
Voltage et wattage d’ampoule ×quantité
Phare 12 V, 60/55W ×1
12 V, 55W ×1
5GJ-28199-F2 9/12/02 1:32 PM Page 92

8-4
CARACTÉRISTIQUES
8
Feu arrière/frein 12 V, 5/21W ×2
Clignotants avant 12 V, 5/21W ×2
Clignotants arrière 12 V, 21W ×2
Témoin auxiliaire 12 V, 5W ×2
Lumière de plaque minéralogique 12 V, 5W ×1
Lampe de compteur 12 V, 1,7W ×3
Témoin de feu de route 12 V, 1,7W ×1
Témoin de changement d’huile 12 V, 1,7W ×1
Témoin des clignotants 12 V, 3,4W ×2
Témoin de remplacement de la
courroie trapézoïdale 12 V, 1,7W ×1
Fusibles
Fusible principal 30 A
Fusible du système de 15 A
signalisation
Fusible de phare 15 A
Fusible d’allumage 10 A
Fusible du ventilateur de 15 A
radiateur
Fusible des feux de détresse 10 A
Fusible de la montre 10 A
5GJ-28199-F2 9/12/02 1:32 PM Page 93

8-5
CARACTÉRISTIQUES
8
FAU04513
Tableau de conversionConversion des unités
Toutes les données techniques figurant dans ce manuel sont
exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm× 0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g
× 2,205× 0,03527lb
oz
Vitesse km/h
× 0,6214 mi/h
Distancekm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm3)
cc (cm3)
l (litre)
l (litre)× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°F
5GJ-28199-F2 9/12/02 1:32 PM Page 94

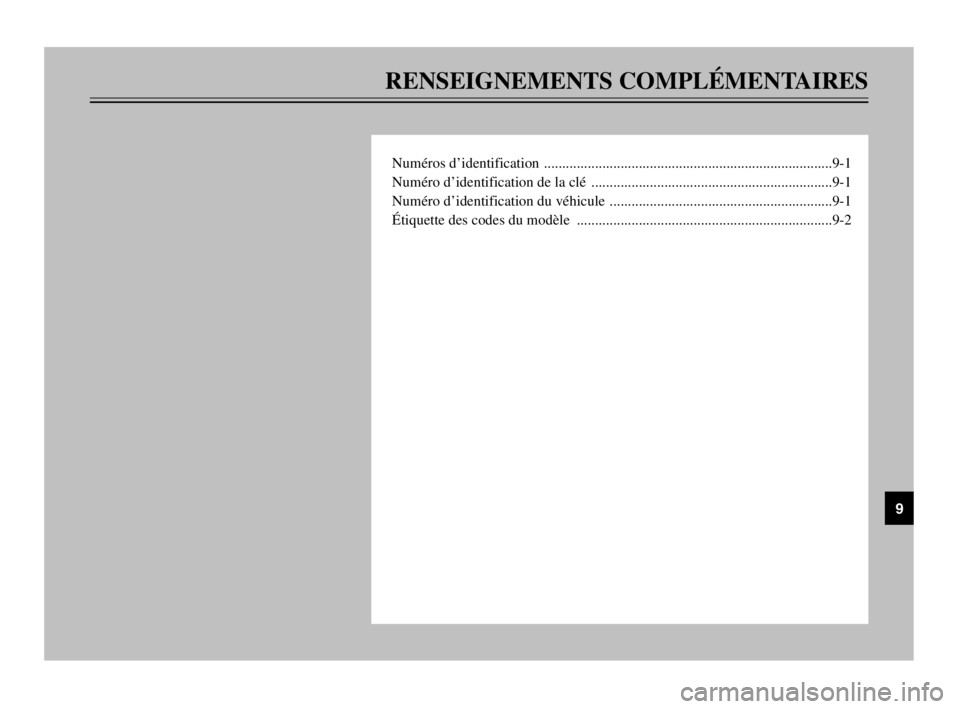

RENSEIGNEMENTS COMPLÉMENTAIRES
Numéros d’identification ...............................................................................9-1
Numéro d’identification de la clé ..................................................................9-1
Numéro d’identification du véhicule .............................................................9-1
Étiquette des codes du modèle ......................................................................9-2
9
5GJ-28199-F2 9/12/02 1:32 PM Page 95

9-1
FAU01039
RENSEIGNEMENTS COMPLÉMENTAIRES
9
FAU02944
Numéros d’identificationNuméros d’identification
Inscrire le numéro d’identification de la
clé, le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette
du modèle aux emplacements prévus,
pour référence lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION
DE LA CLÉ :
2. NUMÉRO D’IDENTIFICATION
DU VÉHICULE :
3. RENSEIGNEMENTS FOURNIS
SUR L’ÉTIQUETTE DU
MODÈLE :
FAU01041
Numéro d’identification de la
clé
Clé de contact, numéro d’identification
Le numéro d’identification de la clé est
poinçonné sur l’onglet de la clé.
Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une
nouvelle clé.
FAU01044
Numéro d’identification du
véhicule
Véhicule, numéro d’identification
Le numéro d’identification du véhicule
est poinçonné sur le cadre.
N.B.:
Le numéro d’identification du véhicule
sert à identifier la scooter et, selon les
pays, est requis lors de son immatricu-
lation.
1
1. Numéro d’identification de la clé
1
1. Numéro d’identification du véhicule
1
6
5GJ-28199-F2 9/12/02 1:32 PM Page 96

9-2
RENSEIGNEMENTS COMPLÉMENTAIRES
9
FAU03757
Étiquette des codes du modèleÉtiquette des codes du modèle
L’étiquette des codes du modèle est
collée à l’endroit illustré. Inscrire les
renseignements repris sur cette étiquet-
te dans l’espace prévu à cet effet. Ces
renseignements seront nécessaires lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha.
1
1.Étiquette des codes du modèle
5GJ-28199-F2 9/12/02 1:32 PM Page 97

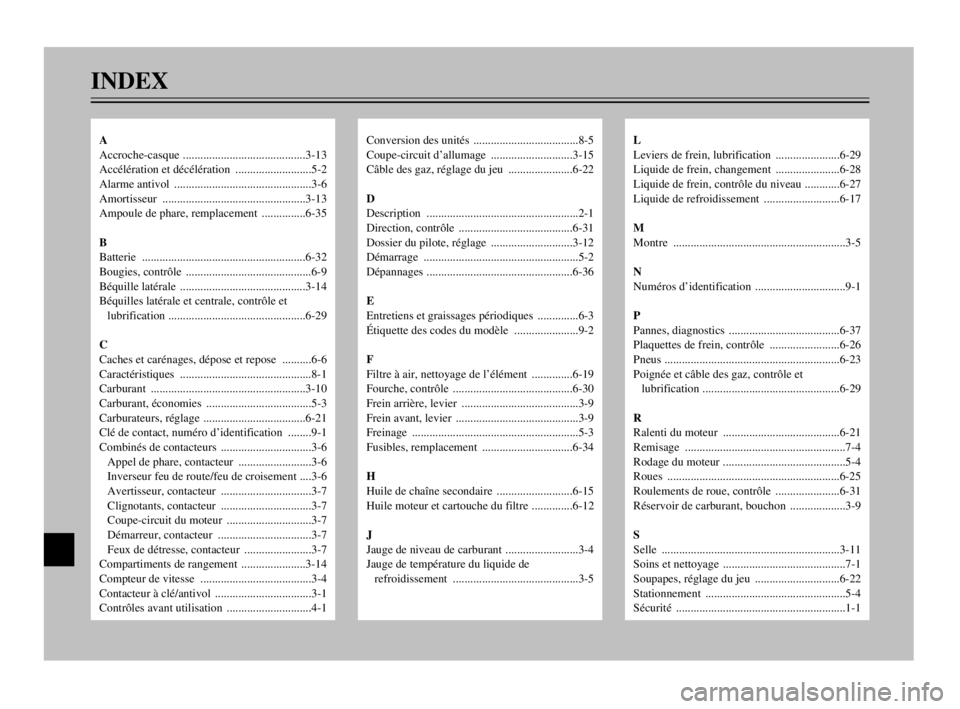

INDEX
Conversion des unités ....................................8-5
Coupe-circuit d’allumage ............................3-15
Câble des gaz, réglage du jeu ......................6-22
D
Description ....................................................2-1
Direction, contrôle .......................................6-31
Dossier du pilote, réglage ............................3-12
Démarrage .....................................................5-2
Dépannages ..................................................6-36
E
Entretiens et graissages périodiques ..............6-3
Étiquette des codes du modèle ......................9-2
F
Filtre à air, nettoyage de l’élément ..............6-19
Fourche, contrôle .........................................6-30
Frein arrière, levier ........................................3-9
Frein avant, levier ..........................................3-9
Freinage .........................................................5-3
Fusibles, remplacement ...............................6-34
H
Huile de chaîne secondaire ..........................6-15
Huile moteur et cartouche du filtre ..............6-12
J
Jauge de niveau de carburant .........................3-4
Jauge de température du liquide de
refroidissement ...........................................3-5L
Leviers de frein, lubrification ......................6-29
Liquide de frein, changement ......................6-28
Liquide de frein, contrôle du niveau ............6-27
Liquide de refroidissement ..........................6-17
M
Montre ...........................................................3-5
N
Numéros d’identification ...............................9-1
P
Pannes, diagnostics ......................................6-37
Plaquettes de frein, contrôle ........................6-26
Pneus ............................................................6-23
Poignée et câble des gaz, contrôle et
lubrification ...............................................6-29
R
Ralenti du moteur ........................................6-21
Remisage .......................................................7-4
Rodage du moteur ..........................................5-4
Roues ...........................................................6-25
Roulements de roue, contrôle ......................6-31
Réservoir de carburant, bouchon ...................3-9
S
Selle .............................................................3-11
Soins et nettoyage ..........................................7-1
Soupapes, réglage du jeu .............................6-22
Stationnement ................................................5-4
Sécurité ..........................................................1-1A
Accroche-casque ..........................................3-13
Accélération et décélération ..........................5-2
Alarme antivol ...............................................3-6
Amortisseur .................................................3-13
Ampoule de phare, remplacement ...............6-35
B
Batterie ........................................................6-32
Bougies, contrôle ...........................................6-9
Béquille latérale ...........................................3-14
Béquilles latérale et centrale, contrôle et
lubrification ...............................................6-29
C
Caches et carénages, dépose et repose ..........6-6
Caractéristiques .............................................8-1
Carburant .....................................................3-10
Carburant, économies ....................................5-3
Carburateurs, réglage ...................................6-21
Clé de contact, numéro d’identification ........9-1
Combinés de contacteurs ...............................3-6
Appel de phare, contacteur .........................3-6
Inverseur feu de route/feu de croisement ....3-6
Avertisseur, contacteur ...............................3-7
Clignotants, contacteur ...............................3-7
Coupe-circuit du moteur .............................3-7
Démarreur, contacteur ................................3-7
Feux de détresse, contacteur .......................3-7
Compartiments de rangement ......................3-14
Compteur de vitesse ......................................3-4
Contacteur à clé/antivol .................................3-1
Contrôles avant utilisation .............................4-1
5GJ-28199-F2 9/12/02 1:32 PM Page 98

Sécurité routière .............................................1-2
T
Trousse de réparation ....................................6-1
Types de phare ...............................................3-8
Témoins .........................................................3-2
Huile, témoin de changement .....................3-2
Clignotants, témoins ...................................3-3
Courroie trapézoïdale, témoin ....................3-3
Feu de route, témoin ...................................3-3
V
Véhicule, numéro d’identification .................9-1
INDEX
5GJ-28199-F2 9/12/02 1:32 PM Page 99
