TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70R14 M/C 55H
Hersteller/Typ:
DUNLOP/D252F
Hersteller/Typ:
BRIDGESTONE/TH01F
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
160/60R15 M/C 67H
Hersteller/Typ:
DUNLOP/D252
Hersteller/Typ:
BRIDGESTONE/TH01R
Zuladung:
Max. Gesamtzuladung:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)

Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Zuladungsbedingung:
XP500 90–190 kg (198–419 lb)
XP500A 90–185 kg (198–408 lb)Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
14M/C x MT3.50
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
15M/C x MT5.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpftFederweg:
120.0 mm (4.72 in)
Hinterrad-Federung:
Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
117.0 mm (4.61 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
1
Scheinwerfer:
12 V, 55.0 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
2
Vorderes BlinklichtP/arkleuchte:
12 V, 21 W/5.0 W
×
2

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
14 V, 2.0 W
×
3
Fernlicht-Kontrollleuchte:
14 V, 1.4 W
×
1
Blinker-Kontrollleuchte:
14 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
14 V, 1.4 W
×
1
ABS-Warnleuchte:
XP500A 14 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
XP500 20.0 A
XP500A 15.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
15.0 ASicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
XP500A 5.0 A
Sicherung des ABS-Motors:
XP500A 30.0 A
Zusatzsicherung:
10.0 A

9-1
2
3
4
5
6
7
8
9

KUNDENINFORMATION
GAU26351

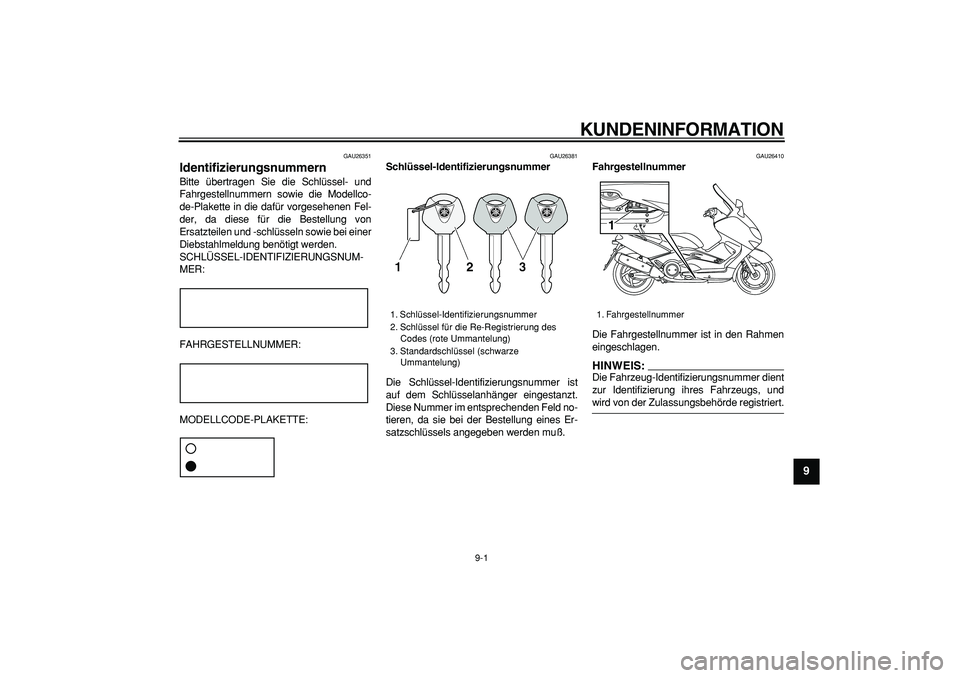

Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von
Ersatzteilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26410
Fahrgestellnummer
Die Fahrgestellnummer ist in den Rahmen
eingeschlagen.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze
Ummantelung)
1. Fahrgestellnummer
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26500
Modellcode-Plakette

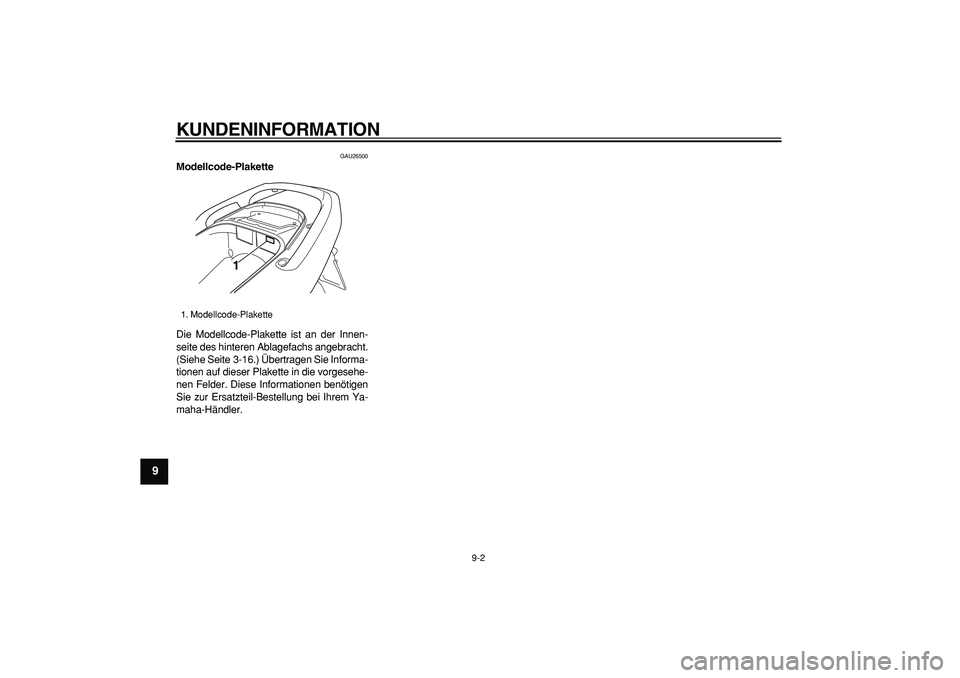

Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-16.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem Ya-
maha-Händler.
1. Modellcode-Plakette
1

Index

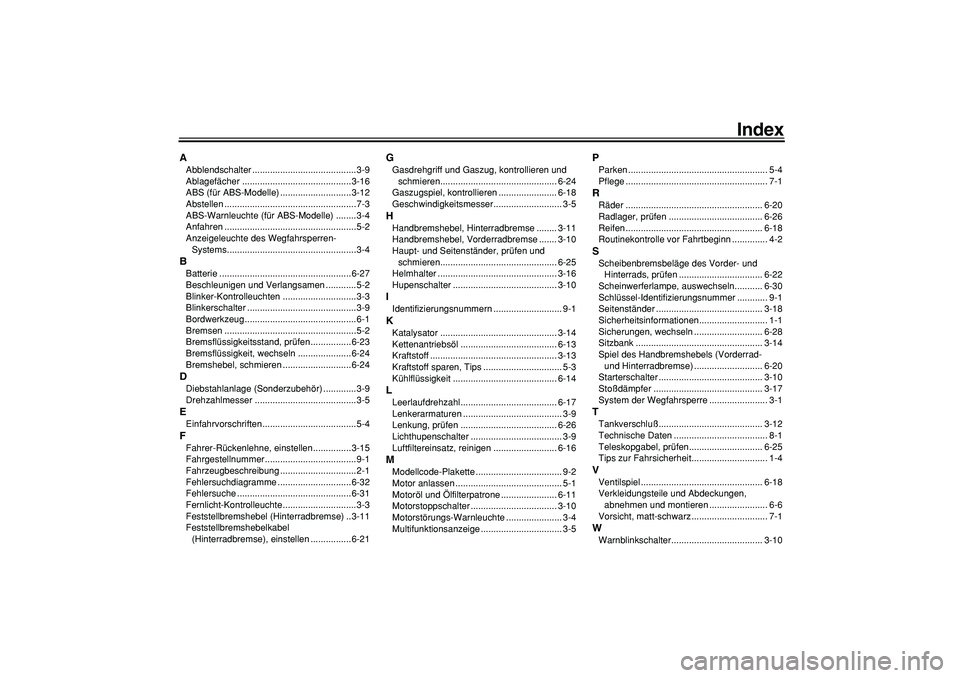

A
Abblendschalter .........................................3-9
Ablagefächer ...........................................3-16
ABS (für ABS-Modelle) ............................3-12
Abstellen ....................................................7-3
ABS-Warnleuchte (für ABS-Modelle) ........3-4
Anfahren ....................................................5-2
Anzeigeleuchte des Wegfahrsperren-
Systems...................................................3-4
B
Batterie ....................................................6-27
Beschleunigen und Verlangsamen ............5-2
Blinker-Kontrolleuchten .............................3-3
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-1
Bremsen ....................................................5-2
Bremsflüssigkeitsstand, prüfen ................6-23
Bremsflüssigkeit, wechseln .....................6-24
Bremshebel, schmieren ...........................6-24
D
Diebstahlanlage (Sonderzubehör) .............3-9
Drehzahlmesser ........................................3-5
E
Einfahrvorschriften .....................................5-4
F
Fahrer-Rückenlehne, einstellen ...............3-15
Fahrgestellnummer ....................................9-1
Fahrzeugbeschreibung ..............................2-1
Fehlersuchdiagramme .............................6-32
Fehlersuche .............................................6-31
Fernlicht-Kontrolleuchte .............................3-3
Feststellbremshebel (Hinterradbremse) ..3-11
Feststellbremshebelkabel
(Hinterradbremse), einstellen ................6-21
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren.............................................. 6-24
Gaszugspiel, kontrollieren ....................... 6-18
Geschwindigkeitsmesser........................... 3-5
H
Handbremshebel, Hinterradbremse ........ 3-11
Handbremshebel, Vorderradbremse ....... 3-10
Haupt- und Seitenständer, prüfen und
schmieren.............................................. 6-25
Helmhalter ............................................... 3-16
Hupenschalter ......................................... 3-10
I
Identifizierungsnummern ........................... 9-1
K
Katalysator .............................................. 3-14
Kettenantriebsöl ...................................... 6-13
Kraftstoff .................................................. 3-13
Kraftstoff sparen, Tips ............................... 5-3
Kühlflüssigkeit ......................................... 6-14
L
Leerlaufdrehzahl...................................... 6-17
Lenkerarmaturen ....................................... 3-9
Lenkung, prüfen ...................................... 6-26
Lichthupenschalter .................................... 3-9
Luftfiltereinsatz, reinigen ......................... 6-16
M
Modellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1
Motoröl und Ölfilterpatrone ...................... 6-11
Motorstoppschalter .................................. 3-10
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige ................................ 3-5
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-20
Radlager, prüfen ..................................... 6-26
Reifen ...................................................... 6-18
Routinekontrolle vor Fahrtbeginn .............. 4-2
S
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-22
Scheinwerferlampe, auswechseln........... 6-30
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-18
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-28
Sitzbank .................................................. 3-14
Spiel des Handbremshebels (Vorderrad-
und Hinterradbremse) ........................... 6-20
Starterschalter ......................................... 3-10
Stoßdämpfer ........................................... 3-17
System der Wegfahrsperre ....................... 3-1
T
Tankverschluß......................................... 3-12
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-25
Tips zur Fahrsicherheit.............................. 1-4
V
Ventilspiel ................................................ 6-18
Verkleidungsteile und Abdeckungen,
abnehmen und montieren ....................... 6-6
Vorsicht, matt-schwarz .............................. 7-1
W
Warnblinkschalter.................................... 3-10

Index

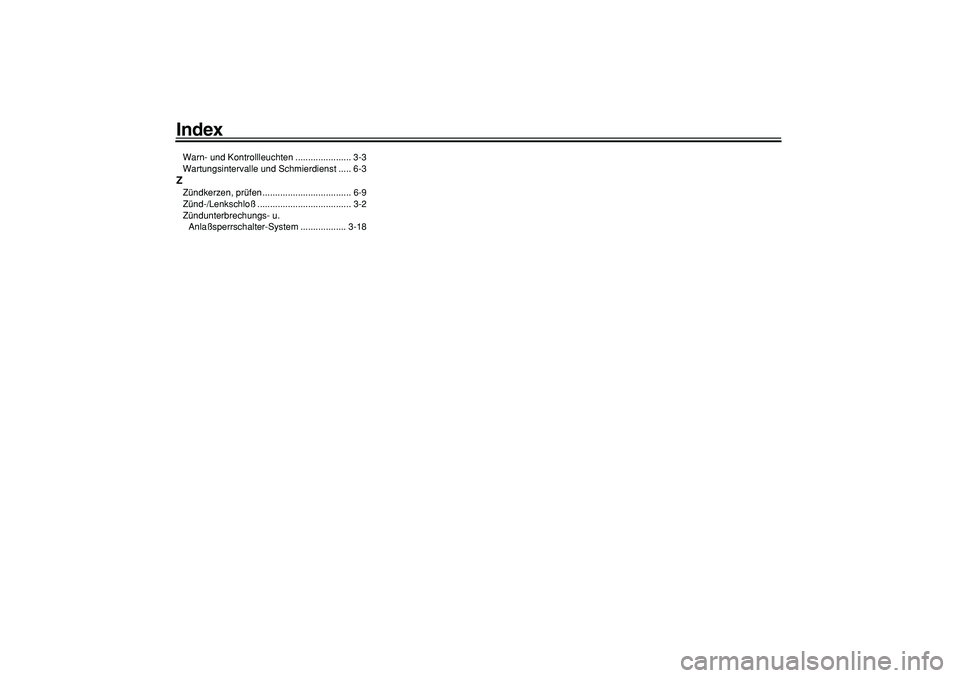

Warn- und Kontrollleuchten ...................... 3-3
Wartungsintervalle und Schmierdienst ..... 6-3
Z
Zündkerzen, prüfen ................................... 6-9
Zünd-/Lenkschloß..................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System .................. 3-18
