YAMAHA TMAX 2006 Manuale duso (in Italian)

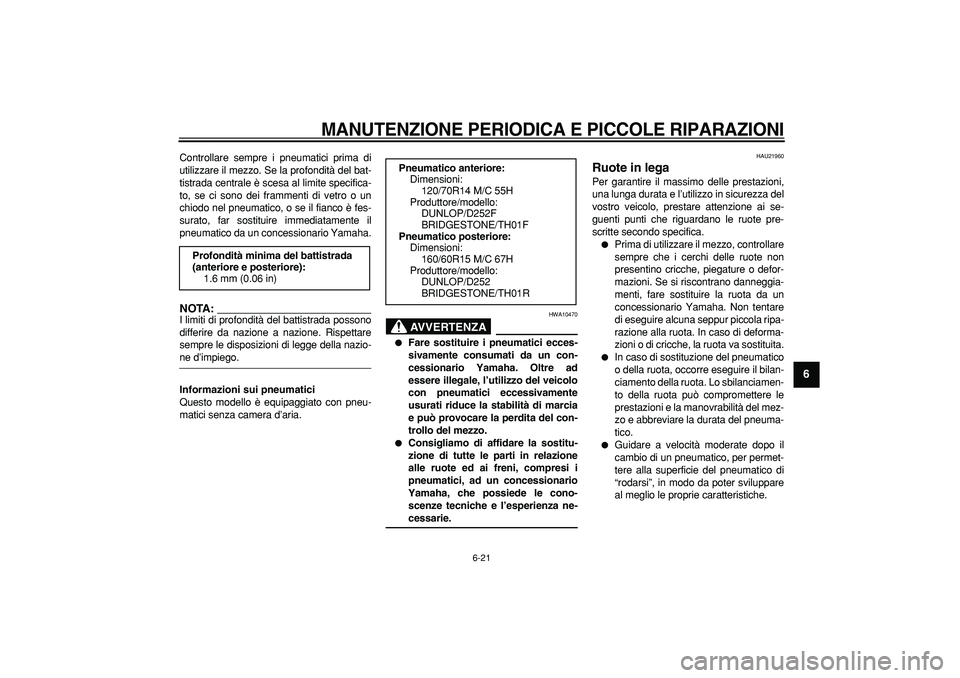

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-21
2
3
4
5
67
8
9

Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:

I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria.
AVVERTENZA

HWA10470

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
HAU21960
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.

Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
Profondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
Pneumatico anteriore:
Dimensioni:
120/70R14 M/C 55H
Produttore/modello:
DUNLOP/D252F
BRIDGESTONE/TH01F
Pneumatico posteriore:
Dimensioni:
160/60R15 M/C 67H
Produttore/modello:
DUNLOP/D252
BRIDGESTONE/TH01R

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-22
1
2
3
4
5
6
7
8
9

HAU33453
Gioco delle leve freno anteriore e
posteriore
Anteriore
Posteriore
Non ci deve essere gioco alle estremità del-
le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA

HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU33473
Regolazione del cavo della leva
di blocco freno posteriore
Può rendersi necessario regolare la leva di
blocco freno posteriore se la leva di blocco
freno posteriore non blocca correttamente.
Quando la leva di blocco freno posteriore è
inutilizzata, la lunghezza del cavo della leva
di blocco freno posteriore dovrebbe essere
da 45 mm a 47 mm (da 1.77 in a 1.85 in)
sulla pinza freno posteriore. Controllare pe-
riodicamente la lunghezza del cavo della
leva di blocco freno posteriore e, se neces-
sario, regolarla come segue.
Per aumentare la lunghezza del cavo della
leva di blocco freno posteriore, girare il
dado di regolazione sulla pinza freno poste-
1. Dado di regolazione
2. Lunghezza del cavo della leva di blocco
freno posteriore
2
1
(b)
(a)

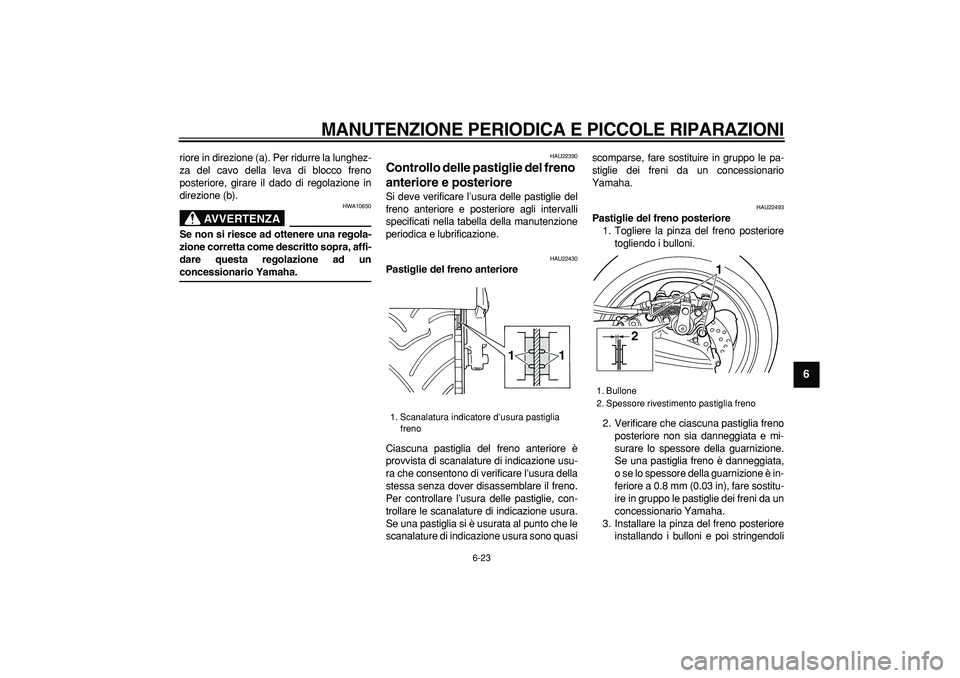

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-23
2
3
4
5
67
8
9

riore in direzione (a). Per ridurre la lunghez-
za del cavo della leva di blocco freno
posteriore, girare il dado di regolazione in
direzione (b).
AVVERTENZA

HWA10650
Se non si riesce ad ottenere una regola-
zione corretta come descritto sopra, affi-
dare questa regolazione ad un
concessionario Yamaha.
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che le
scanalature di indicazione usura sono quasiscomparse, fare sostituire in gruppo le pa-
stiglie dei freni da un concessionario
Yamaha.
HAU22493
Pastiglie del freno posteriore
1. Togliere la pinza del freno posteriore
togliendo i bulloni.
2. Verificare che ciascuna pastiglia freno
posteriore non sia danneggiata e mi-
surare lo spessore della guarnizione.
Se una pastiglia freno è danneggiata,
o se lo spessore della guarnizione è in-
feriore a 0.8 mm (0.03 in), fare sostitu-
ire in gruppo le pastiglie dei freni da un
concessionario Yamaha.
3. Installare la pinza del freno posteriore
installando i bulloni e poi stringendoli
1. Scanalatura indicatore d’usura pastiglia
freno
1 1

1. Bullone
2. Spessore rivestimento pastiglia freno
1
2

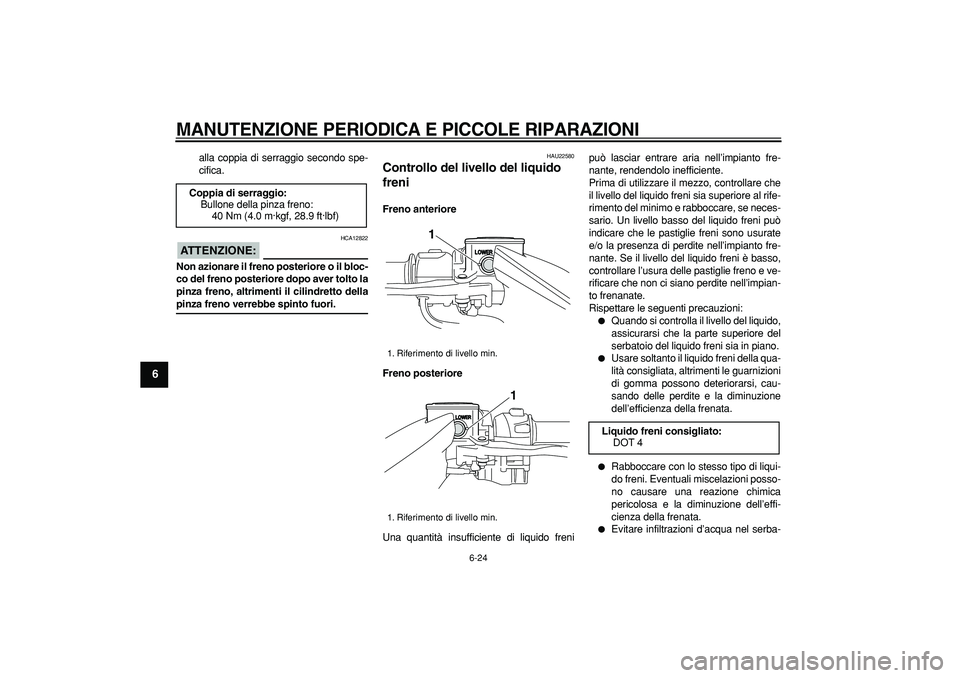

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-24
1
2
3
4
5
6
7
8
9

alla coppia di serraggio secondo spe-
cifica.
ATTENZIONE:

HCA12822
Non azionare il freno posteriore o il bloc-
co del freno posteriore dopo aver tolto la
pinza freno, altrimenti il cilindretto della
pinza freno verrebbe spinto fuori.
HAU22580
Controllo del livello del liquido
freni
Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido frenipuò lasciar entrare aria nell’impianto fre-
nante, rendendolo inefficiente.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido freni è basso,
controllare l’usura delle pastiglie freno e ve-
rificare che non ci siano perdite nell’impian-
to frenanate.
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.

Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.

Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.

Evitare infiltrazioni d’acqua nel serba-
Coppia di serraggio:
Bullone della pinza freno:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1. Riferimento di livello min.
1. Riferimento di livello min.
1
1

Liquido freni consigliato:
DOT 4

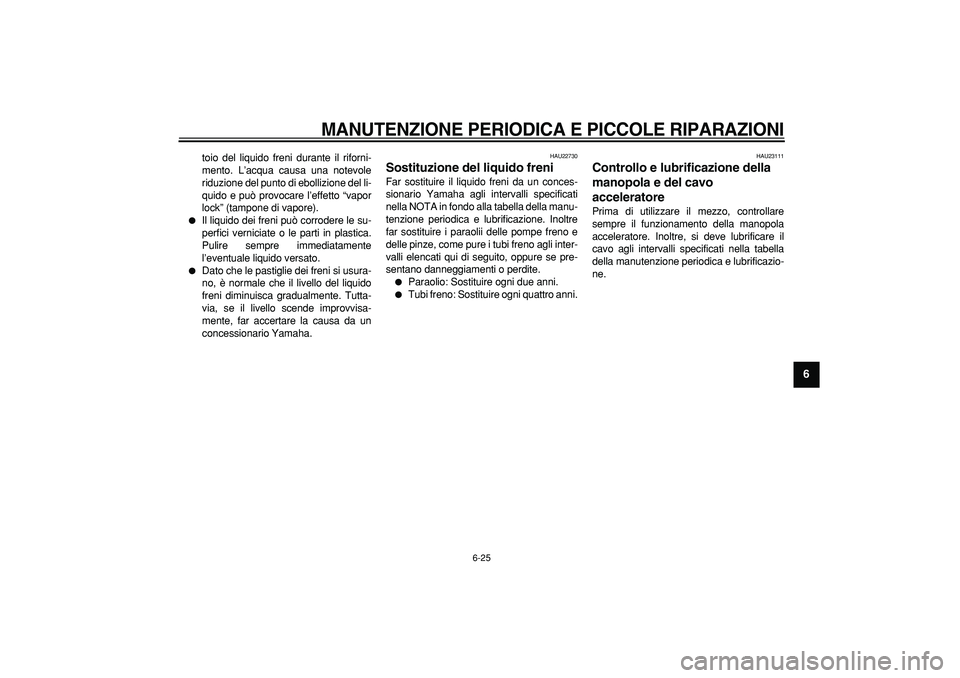

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-25
2
3
4
5
67
8
9

toio del liquido freni durante il riforni-
mento. L’acqua causa una notevole
riduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).

Il liquido dei freni può corrodere le su-
perfici verniciate o le parti in plastica.
Pulire sempre immediatamente
l’eventuale liquido versato.

Dato che le pastiglie dei freni si usura-
no, è normale che il livello del liquido
freni diminuisca gradualmente. Tutta-
via, se il livello scende improvvisa-
mente, far accertare la causa da un
concessionario Yamaha.
HAU22730
Sostituzione del liquido freni
Far sostituire il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
far sostituire i paraolii delle pompe freno e
delle pinze, come pure i tubi freno agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.

Tubi freno: Sostituire ogni quattro anni.
HAU23111
Controllo e lubrificazione della
manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
acceleratore. Inoltre, si deve lubrificare il
cavo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.

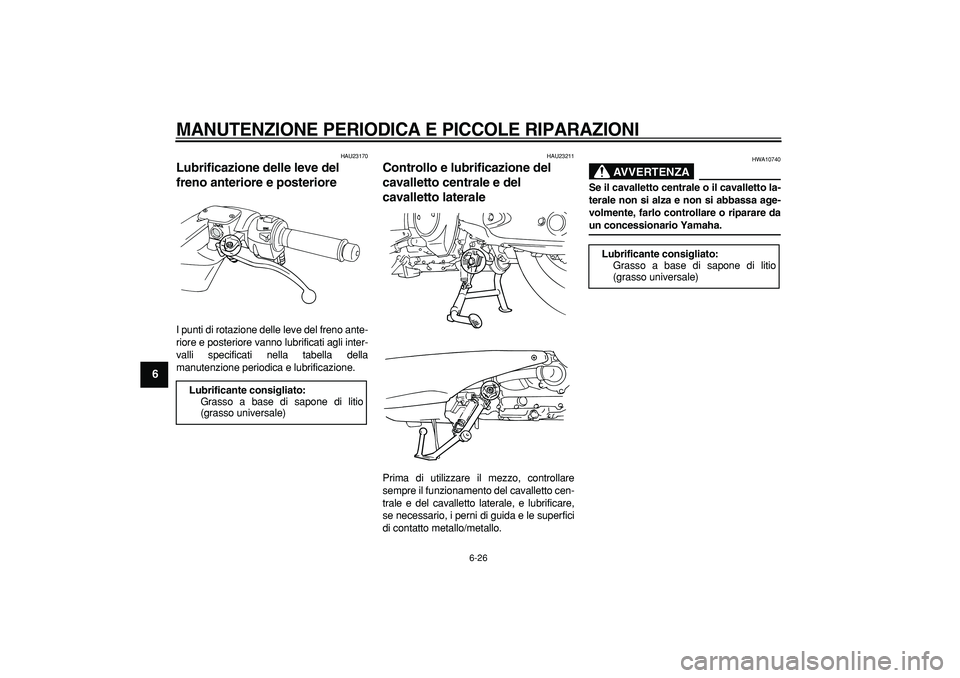

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-26
1
2
3
4
5
6
7
8
9

HAU23170
Lubrificazione delle leve del
freno anteriore e posteriore
I punti di rotazione delle leve del freno ante-
riore e posteriore vanno lubrificati agli inter-
valli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU23211
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA

HWA10740
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)

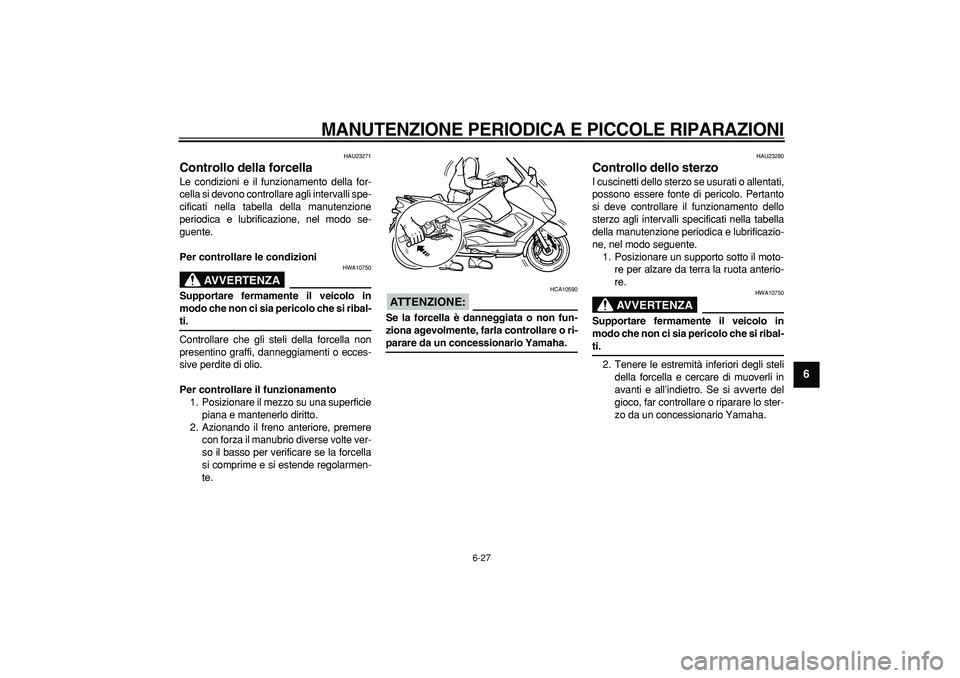

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-27
2
3
4
5
67
8
9

HAU23271
Controllo della forcella
Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:

HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.

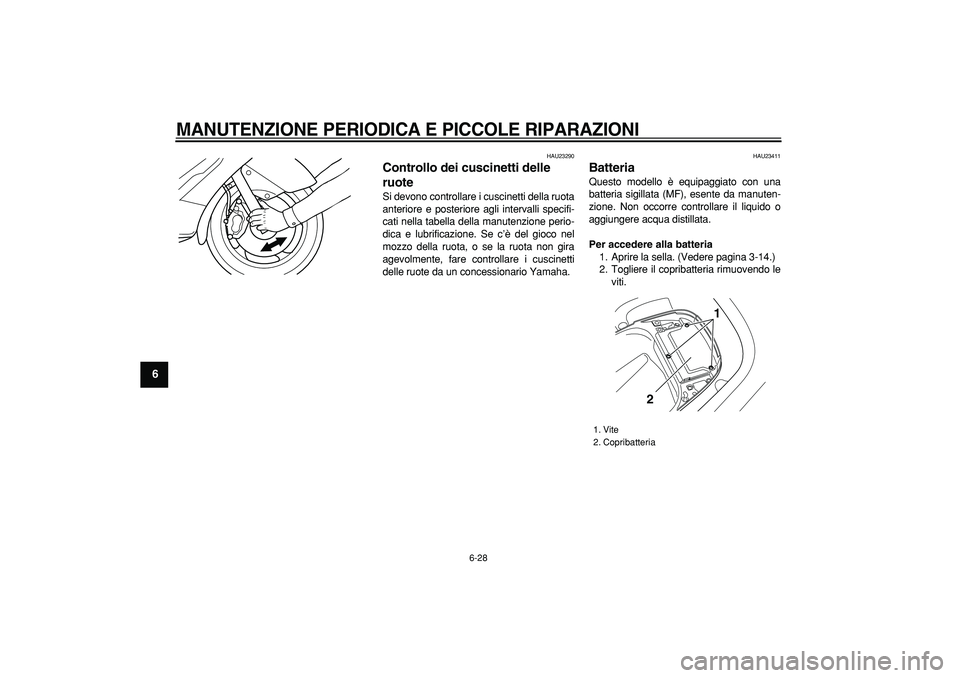

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-28
1
2
3
4
5
6
7
8
9

HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU23411
Batteria
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
Per accedere alla batteria
1. Aprire la sella. (Vedere pagina 3-14.)
2. Togliere il copribatteria rimuovendo le
viti.
1. Vite
2. Copribatteria
1
2

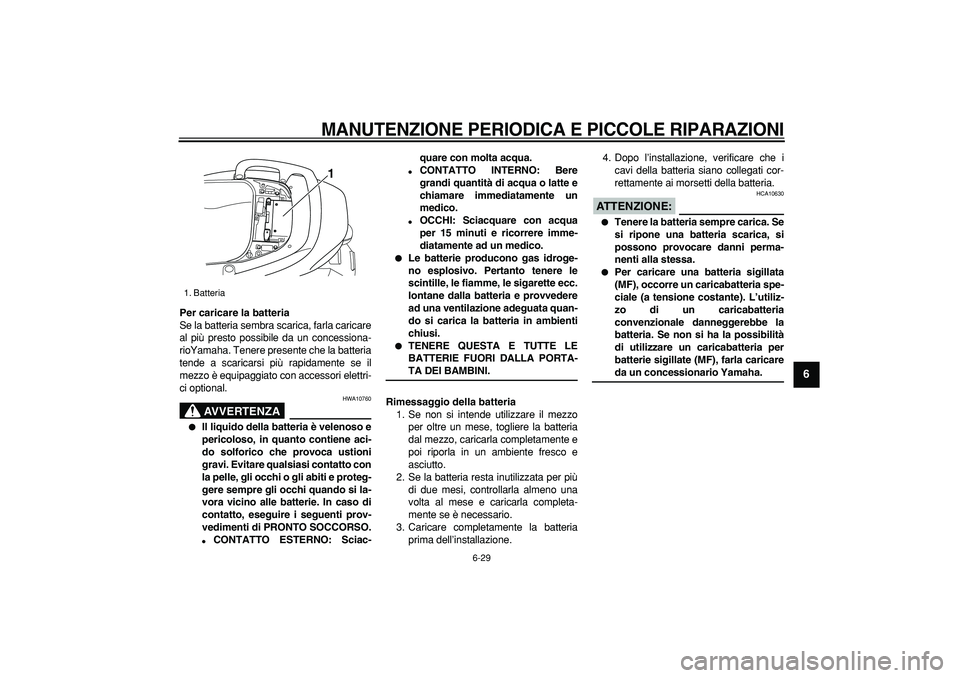

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-29
2
3
4
5
67
8
9

Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessiona-
rioYamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il
mezzo è equipaggiato con accessori elettri-
ci optional.
AVVERTENZA

HWA10760

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.

CONTATTO ESTERNO: Sciac-quare con molta acqua.

CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.

OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:

HCA10630

Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.

Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricare
da un concessionario Yamaha.
1. Batteria
1

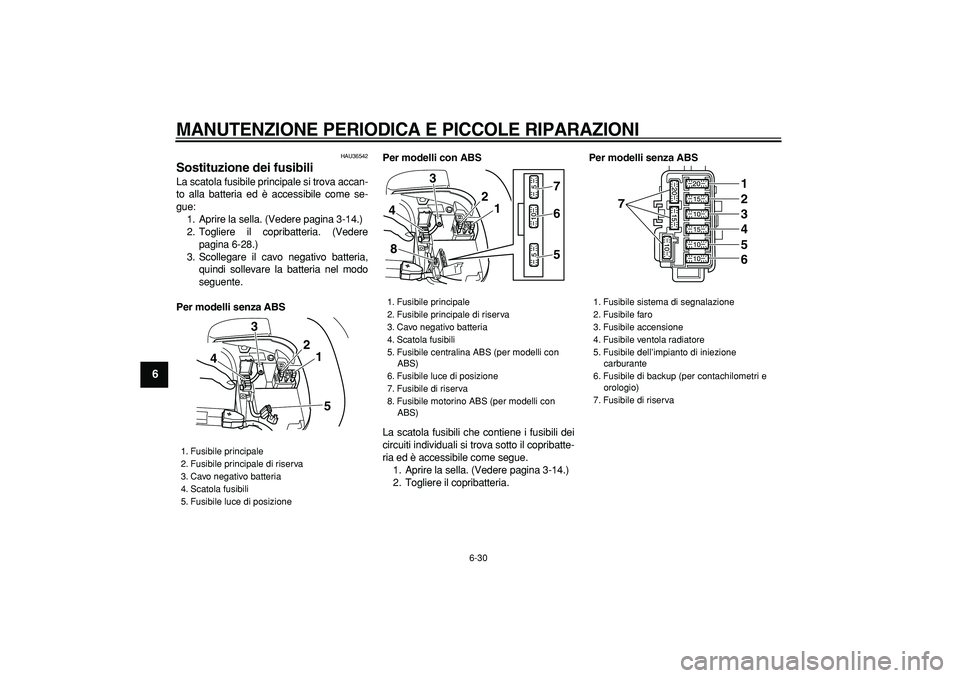

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-30
1
2
3
4
5
6
7
8
9

HAU36542
Sostituzione dei fusibili
La scatola fusibile principale si trova accan-
to alla batteria ed è accessibile come se-
gue:
1. Aprire la sella. (Vedere pagina 3-14.)
2. Togliere il copribatteria. (Vedere
pagina 6-28.)
3. Scollegare il cavo negativo batteria,
quindi sollevare la batteria nel modo
seguente.
Per modelli senza ABSPer modelli con ABS
La scatola fusibili che contiene i fusibili dei
circuiti individuali si trova sotto il copribatte-
ria ed è accessibile come segue.
1. Aprire la sella. (Vedere pagina 3-14.)
2. Togliere il copribatteria.
Per modelli senza ABS
1. Fusibile principale
2. Fusibile principale di riserva
3. Cavo negativo batteria
4. Scatola fusibili
5. Fusibile luce di posizione
3
2
4
51

1. Fusibile principale
2. Fusibile principale di riserva
3. Cavo negativo batteria
4. Scatola fusibili
5. Fusibile centralina ABS (per modelli con
ABS)
6. Fusibile luce di posizione
7. Fusibile di riserva
8. Fusibile motorino ABS (per modelli con
ABS)
3
2
4
1
8
765

1. Fusibile sistema di segnalazione
2. Fusibile faro
3. Fusibile accensione
4. Fusibile ventola radiatore
5. Fusibile dell’impianto di iniezione
carburante
6. Fusibile di backup (per contachilometri e
orologio)
7. Fusibile di riserva
7
123456
