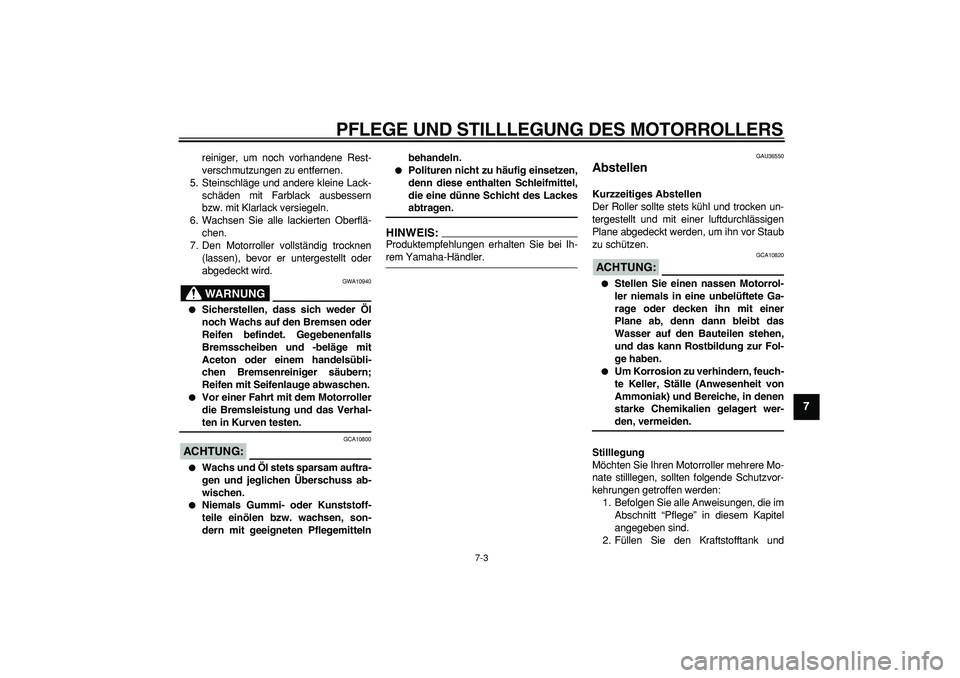

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
2
3
4
5
6
78
9

reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
WARNUNG

GWA10940

Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit Seifenlauge abwaschen.

Vor einer Fahrt mit dem Motorroller
die Bremsleistung und das Verhal-
ten in Kurven testen.
ACHTUNG:

GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemittelnbehandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS:

Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.
GAU36550
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen.
ACHTUNG:

GCA10820

Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer
Plane ab, denn dann bleibt das
Wasser auf den Bauteilen stehen,
und das kann Rostbildung zur Fol-
ge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stilllegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Füllen Sie den Kraftstofftank und

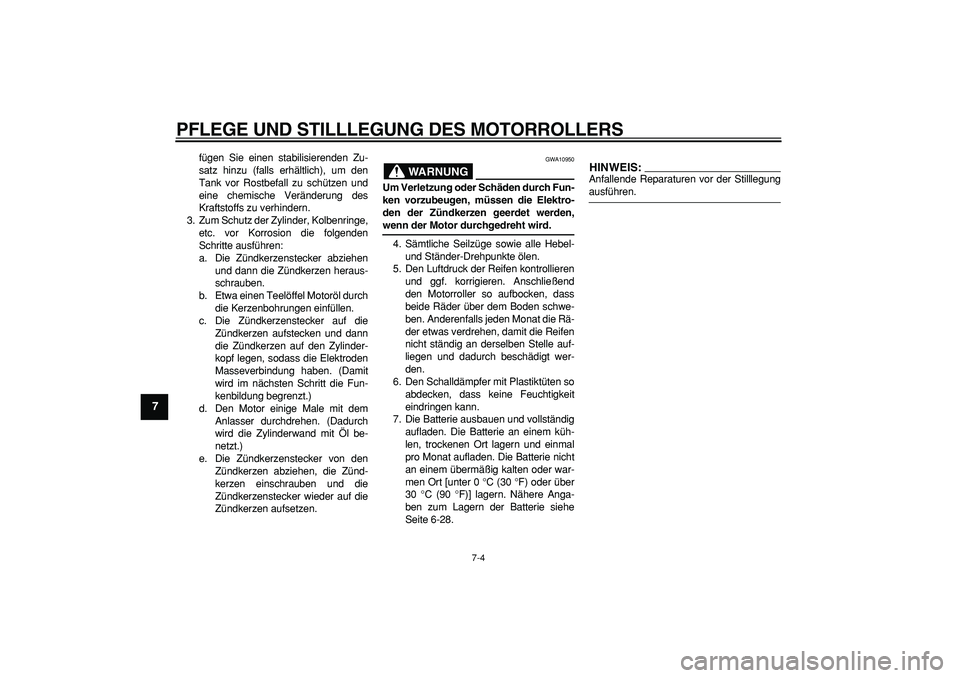

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
1
2
3
4
5
6
7
8
9

fügen Sie einen stabilisierenden Zu-
satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrungen einfüllen.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
WARNUNG

GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motorroller so aufbocken, dass
beide Räder über dem Boden schwe-
ben. Anderenfalls jeden Monat die Rä-
der etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-28.
HINWEIS:

Anfallende Reparaturen vor der Stilllegung
ausführen.

8-1
2
3
4
5
6
7
89

TECHNISCHE DATEN
GAU2633J

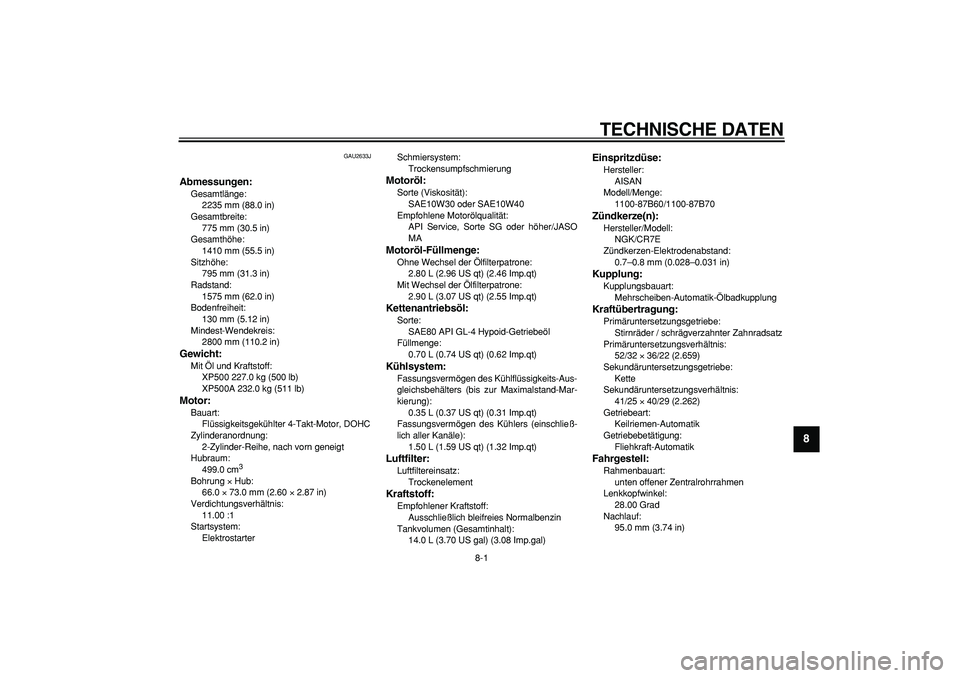

Abmessungen:
Gesamtlänge:
2235 mm (88.0 in)
Gesamtbreite:
775 mm (30.5 in)
Gesamthöhe:
1410 mm (55.5 in)
Sitzhöhe:
795 mm (31.3 in)
Radstand:
1575 mm (62.0 in)
Bodenfreiheit:
130 mm (5.12 in)
Mindest-Wendekreis:
2800 mm (110.2 in)
Gewicht:
Mit Öl und Kraftstoff:
XP500 227.0 kg (500 lb)
XP500A 232.0 kg (511 lb)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
2-Zylinder-Reihe, nach vorn geneigt
Hubraum:
499.0 cm
3

Bohrung
×
Hub:
66.0
×
73.0 mm (2.60
×
2.87 in)
Verdichtungsverhältnis:
11.00 :1
Startsystem:
ElektrostarterSchmiersystem:
Trockensumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE10W30 oder SAE10W40
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Kettenantriebsöl:
Sorte:
SAE80 API GL-4 Hypoid-Getriebeöl
Füllmenge:
0.70 L (0.74 US qt) (0.62 Imp.qt)
Kühlsystem:
Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.35 L (0.37 US qt) (0.31 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.50 L (1.59 US qt) (1.32 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Trockenelement
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
14.0 L (3.70 US gal) (3.08 Imp.gal)
Einspritzdüse:
Hersteller:
AISAN
Modell/Menge:
1100-87B60/1100-87B70
Zündkerze(n):
Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Mehrscheiben-Automatik-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
Stirnräder / schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
52/32
×
36/22 (2.659)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
41/25
×
40/29 (2.262)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
28.00 Grad
Nachlauf:
95.0 mm (3.74 in)

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
7
8
9

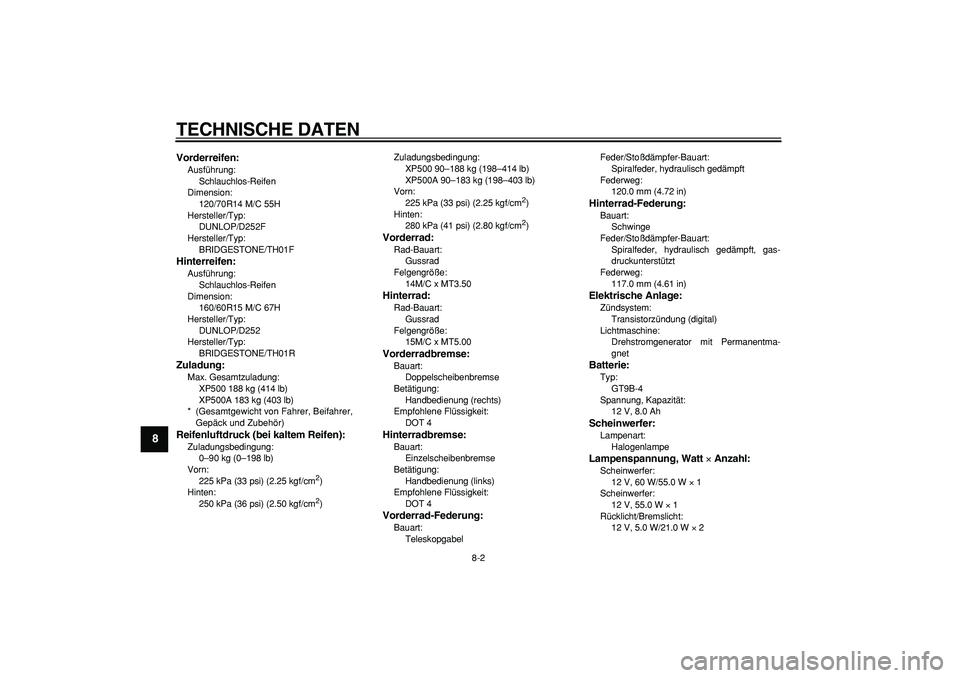

Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70R14 M/C 55H
Hersteller/Typ:
DUNLOP/D252F
Hersteller/Typ:
BRIDGESTONE/TH01F
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
160/60R15 M/C 67H
Hersteller/Typ:
DUNLOP/D252
Hersteller/Typ:
BRIDGESTONE/TH01R
Zuladung:
Max. Gesamtzuladung:
XP500 188 kg (414 lb)
XP500A 183 kg (403 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)Zuladungsbedingung:
XP500 90–188 kg (198–414 lb)
XP500A 90–183 kg (198–403 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
14M/C x MT3.50
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
15M/C x MT5.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
TeleskopgabelFeder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:
Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
117.0 mm (4.61 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
1
Scheinwerfer:
12 V, 55.0 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
2

TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

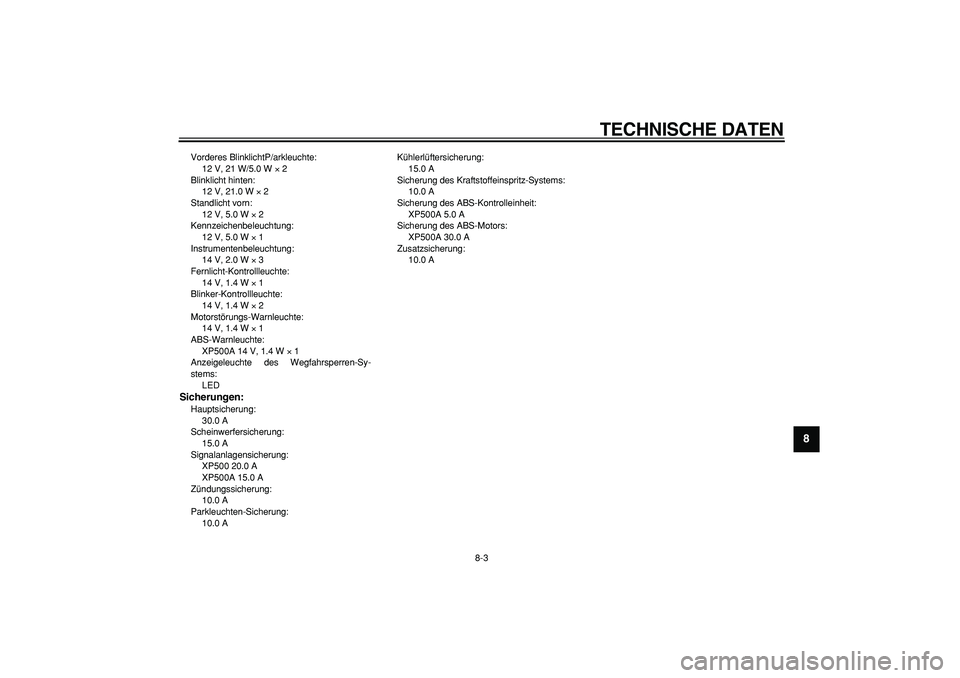

Vorderes BlinklichtP/arkleuchte:
12 V, 21 W/5.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
14 V, 2.0 W
×
3
Fernlicht-Kontrollleuchte:
14 V, 1.4 W
×
1
Blinker-Kontrollleuchte:
14 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
14 V, 1.4 W
×
1
ABS-Warnleuchte:
XP500A 14 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
XP500 20.0 A
XP500A 15.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 AKühlerlüftersicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
XP500A 5.0 A
Sicherung des ABS-Motors:
XP500A 30.0 A
Zusatzsicherung:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

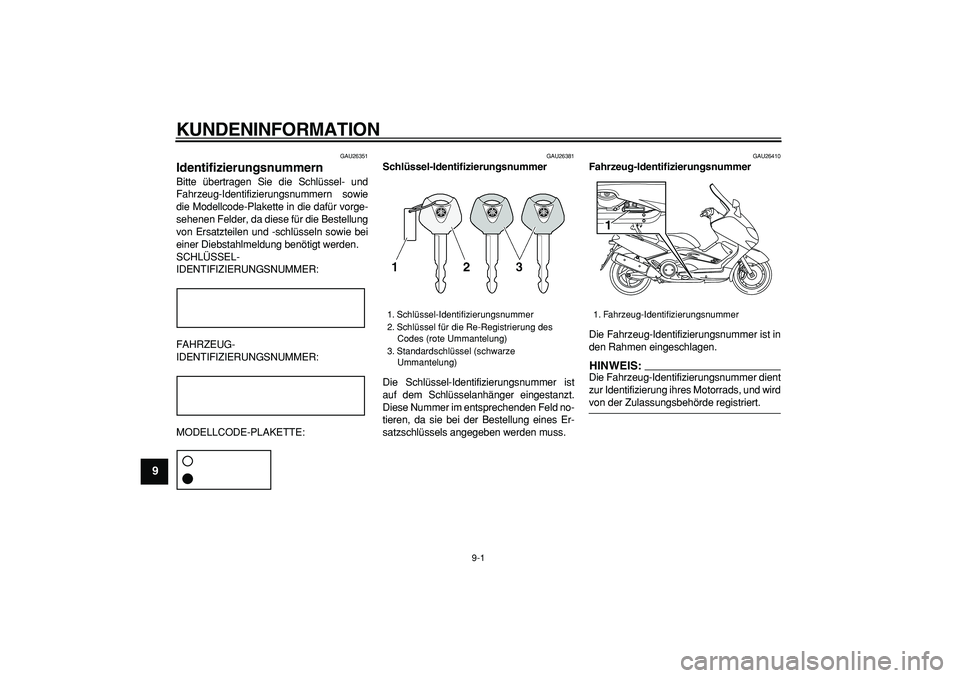

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze
Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
2
3
4
5
6
7
8
9

GAU26500

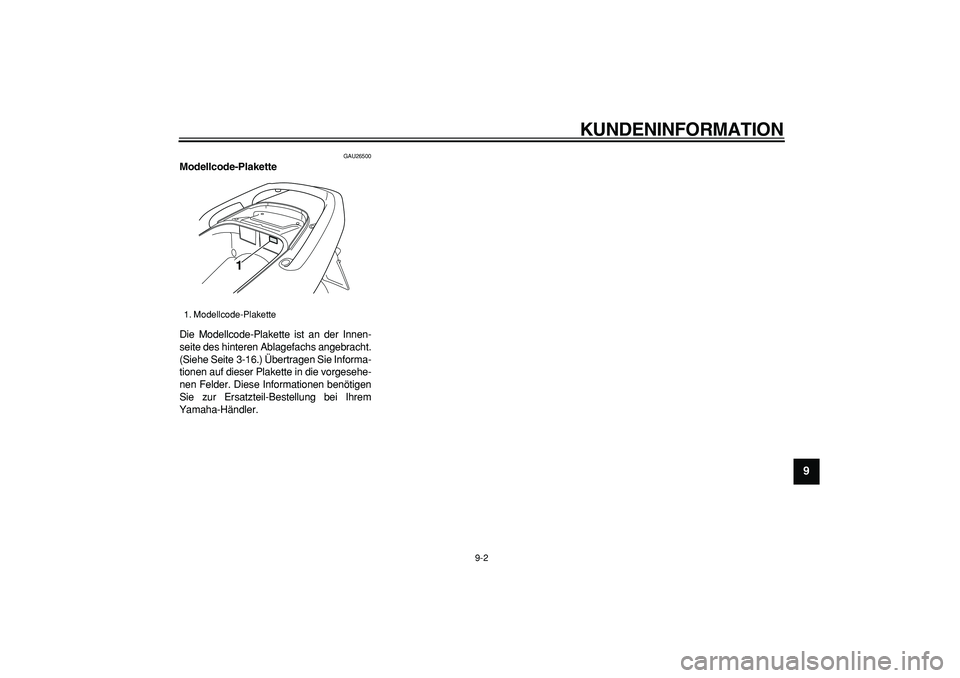

Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-16.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

Index
A
Abblendschalter ........................................ 3-9
Ablagefächer ........................................... 3-16
ABS (für ABS-Modelle) ........................... 3-12
Abstellen ................................................... 7-3
ABS-Warnleuchte (für ABS-Modelle) ........ 3-4
Anfahren ................................................... 5-2
Anzeigeleuchte des Wegfahrsperren-
Systems .................................................. 3-4
B
Batterie.................................................... 6-28
Beschleunigen und Verlangsamen ........... 5-2
Bestandteilbestimmung............................. 2-1
Blinker-Kontrollleuchten ............................ 3-3
Blinkerlampe hinten, auswechseln.......... 6-33
Blinkerlampe vorn, auswechseln ............ 6-33
Blinkerschalter .......................................... 3-9
Bordwerkzeug ........................................... 6-1
Bremsen.................................................... 5-2
Bremsflüssigkeitsstand, prüfen ............... 6-24
Bremsflüssigkeit, wechseln ..................... 6-25
Bremshebel, schmieren .......................... 6-25
D
Diebstahlanlage (Sonderzubehör) ............ 3-9
Drehzahlmesser ........................................ 3-5
E
Einfahrvorschriften .................................... 5-4
F
Fahrer-Rückenlehne, einstellen .............. 3-15
Fahrzeug-Identifizierungsnummer ............ 9-1
Fehlersuchdiagramme ............................ 6-35
Fehlersuche ............................................ 6-34
Fernlicht-Kontrollleuchte ........................... 3-3
Feststellbremshebel (Hinterradbremse).. 3-11Feststellbremshebelkabel
(Hinterradbremse), einstellen ................6-22
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren .......................................6-25
Gaszugspiel, kontrollieren .......................6-18
Geschwindigkeitsmesser ...........................3-5
H
Handbremshebel, Hinterradbremse.........3-11
Handbremshebel, Vorderradbremse .......3-10
Haupt- und Seitenständer, prüfen und
schmieren ..............................................6-26
Helmhalter ...............................................3-16
Hupenschalter..........................................3-10
I
Identifizierungsnummern ...........................9-1
K
Katalysator ...............................................3-14
Kennzeichenbeleuchtung ........................6-34
Kettenantriebsöl .......................................6-13
Kraftstoff ..................................................3-13
Kraftstoff, Tipps zum Sparen .....................5-3
Kühlflüssigkeit ..........................................6-15
L
Leerlaufdrehzahl ......................................6-18
Lenkerarmaturen .......................................3-9
Lenkung, prüfen .......................................6-27
Lichthupenschalter ....................................3-9
Luftfiltereinsatz, reinigen ..........................6-16
M
Modellcode-Plakette ..................................9-2
Motor anlassen ..........................................5-1
Motoröl und Ölfilterpatrone ......................6-11
Motorstoppschalter ..................................3-10Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige ................................ 3-5
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder....................................................... 6-21
Radlager, prüfen...................................... 6-28
Reifen ...................................................... 6-19
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht/Bremslicht ................................ 6-33
S
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-23
Scheinwerferlampe, auswechseln ........... 6-32
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-18
Sicherheitsinformationen ........................... 1-1
Sicherungen, wechseln ........................... 6-29
Sitzbank................................................... 3-14
Spiel des Handbremshebels (Vorderrad-
und Hinterradbremse) ........................... 6-21
Standlichtlampe, auswechseln ................ 6-34
Starterschalter ......................................... 3-10
Stoßdämpfer............................................ 3-17
System der Wegfahrsperre ....................... 3-1
T
Tankverschluss ....................................... 3-12
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen ............................. 6-27
Tipps zur Fahrsicherheit ............................ 1-4
V
Ventilspiel ................................................ 6-19

Index
Verkleidungsteile und Abdeckungen,
abnehmen und montieren .......................6-6
Vorsicht bei Mattfarben ..............................7-1
W
Warnblinkschalter ....................................3-10
Warn- und Kontrollleuchten .......................3-3
Wartungsintervalle und Schmierdienst ......6-3
Z
Zündkerzen, prüfen ...................................6-9
Zünd-/Lenkschloss ....................................3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System..................3-18
