YAMAHA TMAX 2008 Betriebsanleitungen (in German)

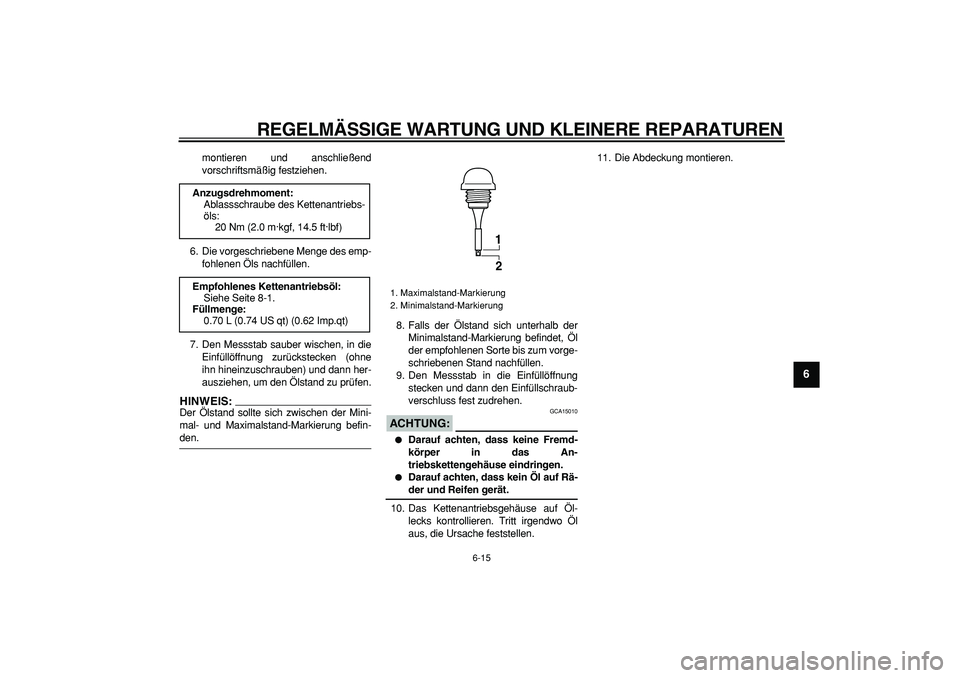

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
2
3
4
5
67
8
9

montieren und anschließend
vorschriftsmäßig festziehen.
6. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen.
7. Den Messstab sauber wischen, in die
Einfüllöffnung zurückstecken (ohne
ihn hineinzuschrauben) und dann her-
ausziehen, um den Ölstand zu prüfen.
HINWEIS:

Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.8. Falls der Ölstand sich unterhalb der
Minimalstand-Markierung befindet, Öl
der empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
9. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
ACHTUNG:

GCA15010

Darauf achten, dass keine Fremd-
körper in das An-
triebskettengehäuse eindringen.

Darauf achten, dass kein Öl auf Rä-
der und Reifen gerät.
10. Das Kettenantriebsgehäuse auf Öl-
lecks kontrollieren. Tritt irgendwo Öl
aus, die Ursache feststellen.11. Die Abdeckung montieren.
Anzugsdrehmoment:
Ablassschraube des Kettenantriebs-
öls:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Empfohlenes Kettenantriebsöl:
Siehe Seite 8-1.
Füllmenge:
0.70 L (0.74 US qt) (0.62 Imp.qt)

1. Maximalstand-Markierung
2. Minimalstand-Markierung
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
1
2
3
4
5
6
7
8
9

GAU20070

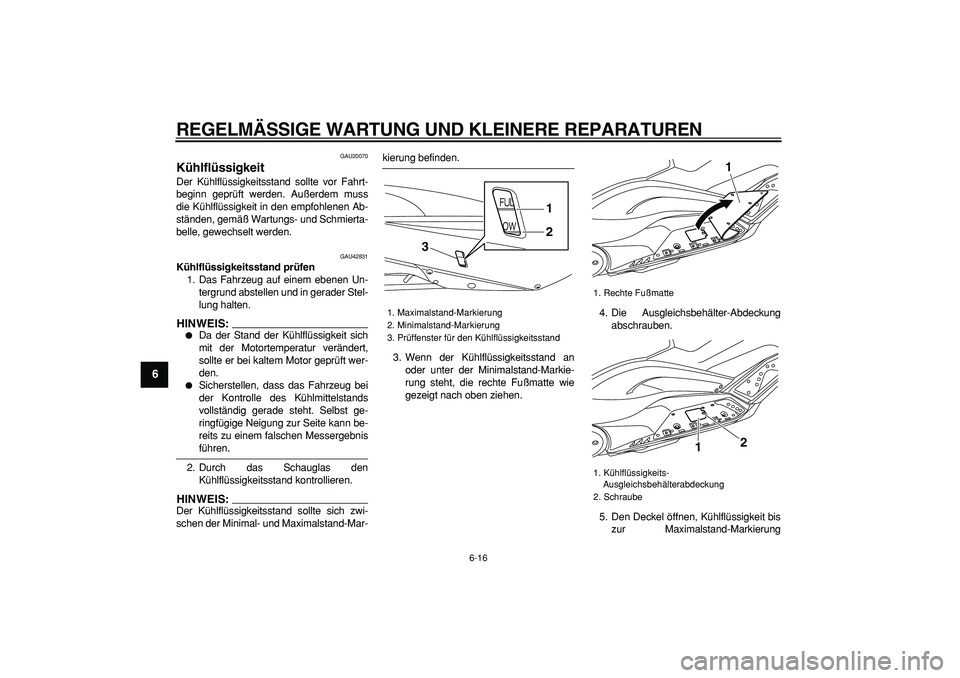

Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU42831
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
HINWEIS:


Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Durch das Schauglas den
Kühlflüssigkeitsstand kontrollieren.
HINWEIS:

Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
3. Wenn der Kühlflüssigkeitsstand an
oder unter der Minimalstand-Markie-
rung steht, die rechte Fußmatte wie
gezeigt nach oben ziehen.4. Die Ausgleichsbehälter-Abdeckung
abschrauben.
5. Den Deckel öffnen, Kühlflüssigkeit bis
zur Maximalstand-Markierung
1. Maximalstand-Markierung
2. Minimalstand-Markierung
3. Prüffenster für den Kühlflüssigkeitsstand
3
1
2

1. Rechte Fußmatte
1. Kühlflüssigkeits-
Ausgleichsbehälterabdeckung
2. Schraube
1
12

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
2
3
4
5
67
8
9

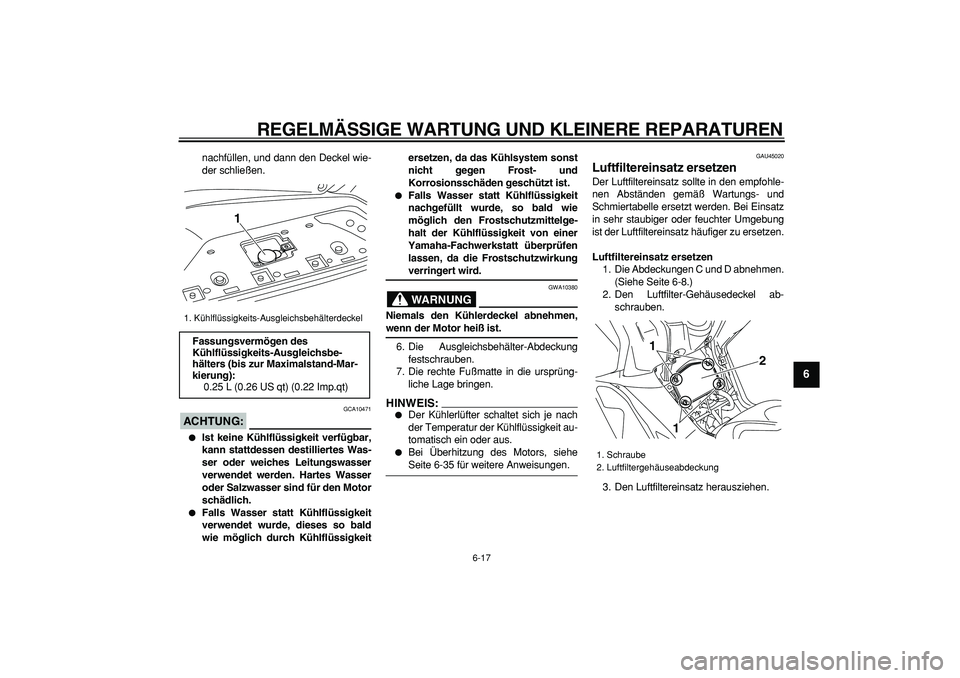

nachfüllen, und dann den Deckel wie-
der schließen.
ACHTUNG:

GCA10471

Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.

Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeitersetzen, da das Kühlsystem sonst
nicht gegen Frost- und
Korrosionsschäden geschützt ist.

Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung
verringert wird.
WARNUNG

GWA10380
Niemals den Kühlerdeckel abnehmen,
wenn der Motor heiß ist.
6. Die Ausgleichsbehälter-Abdeckung
festschrauben.
7. Die rechte Fußmatte in die ursprüng-
liche Lage bringen.
HINWEIS:


Der Kühlerlüfter schaltet sich je nach
der Temperatur der Kühlflüssigkeit au-
tomatisch ein oder aus.

Bei Überhitzung des Motors, siehe
Seite 6-35 für weitere Anweisungen.
GAU45020
Luftfiltereinsatz ersetzen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
Luftfiltereinsatz ersetzen
1. Die Abdeckungen C und D abnehmen.
(Siehe Seite 6-8.)
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Luftfiltereinsatz herausziehen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Fassungsvermögen des
Kühlflüssigkeits-Ausgleichsbe-
hälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1

1. Schraube
2. Luftfiltergehäuseabdeckung
2
1
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
1
2
3
4
5
6
7
8
9

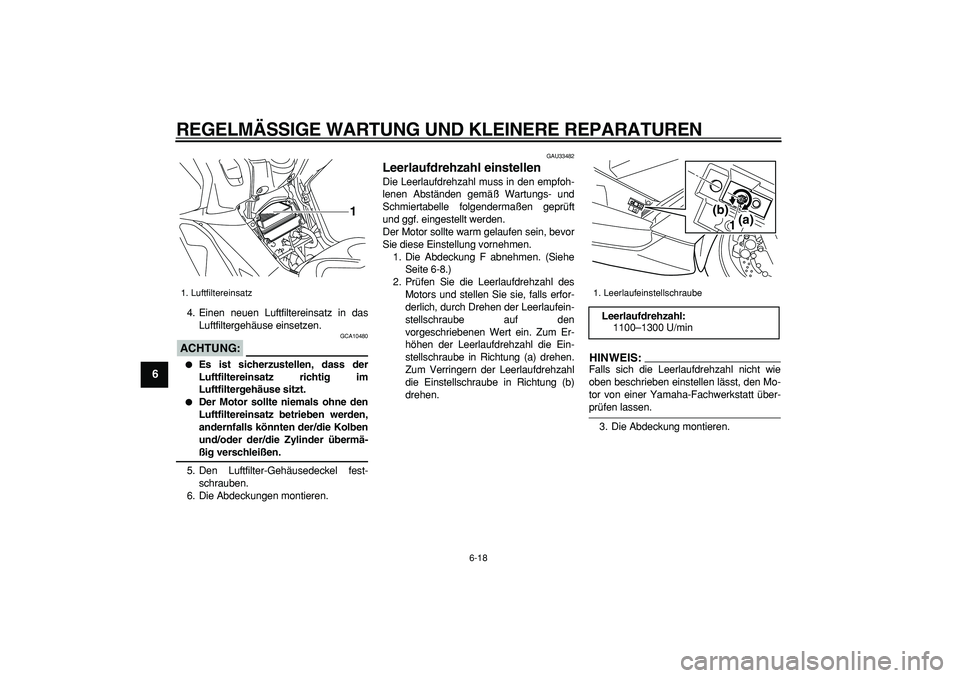

4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG:

GCA10480

Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im
Luftfiltergehäuse sitzt.

Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-
ßig verschleißen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
6. Die Abdeckungen montieren.
GAU33482
Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.
1. Die Abdeckung F abnehmen. (Siehe
Seite 6-8.)
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den
vorgeschriebenen Wert ein. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube in Richtung (a) drehen.
Zum Verringern der Leerlaufdrehzahl
die Einstellschraube in Richtung (b)
drehen.
HINWEIS:

Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
3. Die Abdeckung montieren.
1. Luftfiltereinsatz
1

1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1100–1300 U/min
1(a) (b)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
2
3
4
5
67
8
9

GAU21382

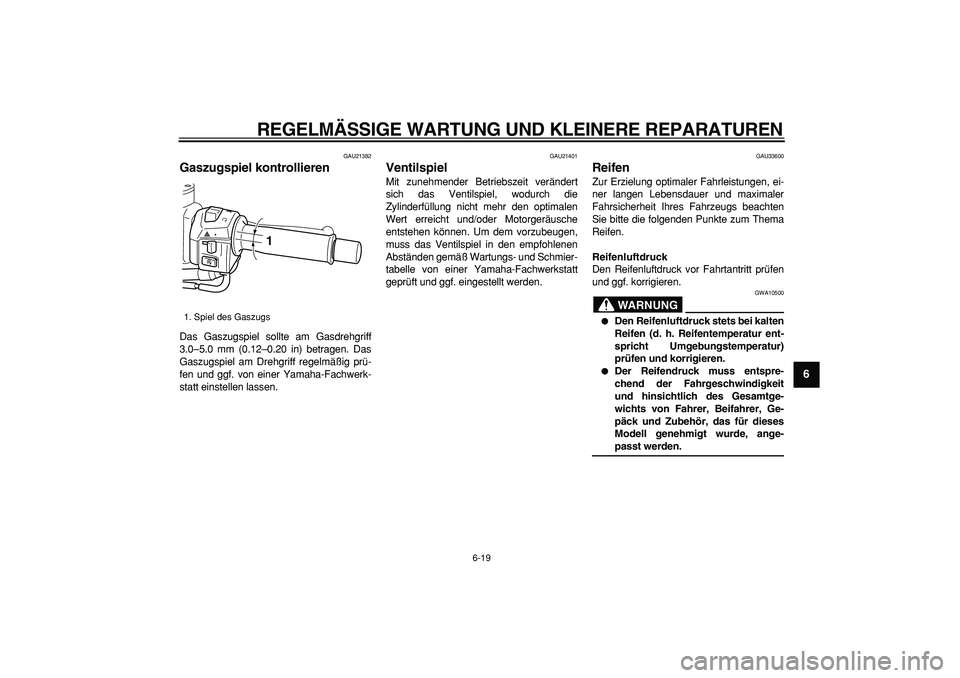

Gaszugspiel kontrollieren
Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den optimalen
Wert erreicht und/oder Motorgeräusche
entstehen können. Um dem vorzubeugen,
muss das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
GAU33600
Reifen
Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG

GWA10500

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
1. Spiel des Gaszugs
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
1
2
3
4
5
6
7
8
9

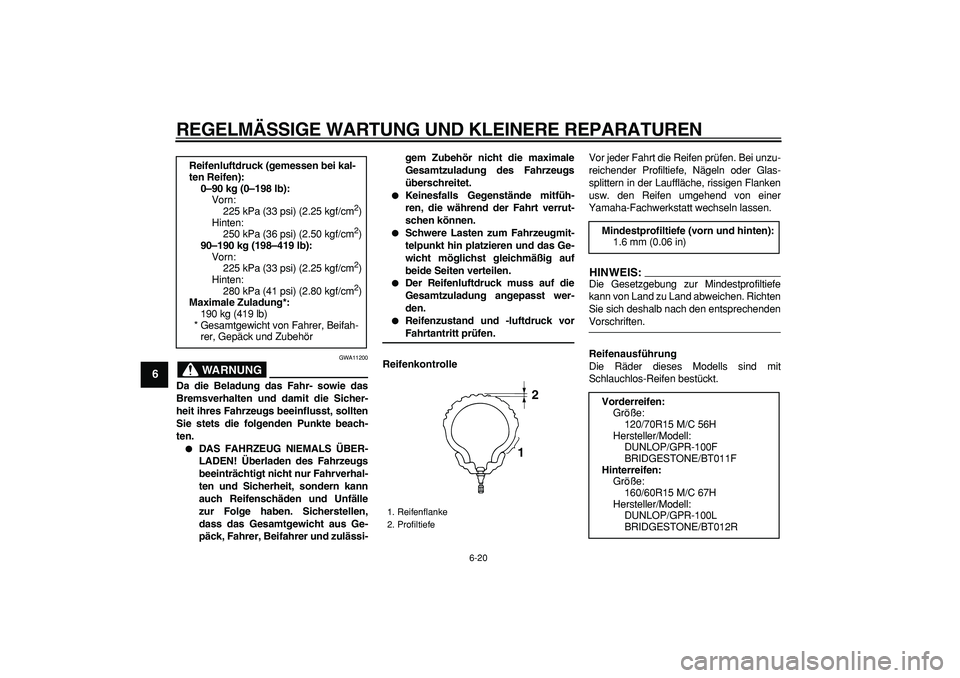

WARNUNG

GWA11200
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit ihres Fahrzeugs beeinflusst, sollten
Sie stets die folgenden Punkte beach-
ten.

DAS FAHRZEUG NIEMALS ÜBER-
LADEN! Überladen des Fahrzeugs
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.

Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.

Schwere Lasten zum Fahrzeugmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.

Der Reifenluftdruck muss auf die
Gesamtzuladung angepasst wer-
den.

Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:

Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit
Schlauchlos-Reifen bestückt.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vorn:
225 kPa (33 psi) (2.25 kgf/cm

2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
90–190 kg (198–419 lb):
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Maximale Zuladung*:
190 kg (419 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe12

Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
120/70R15 M/C 56H
Hersteller/Modell:
DUNLOP/GPR-100F
BRIDGESTONE/BT011F
Hinterreifen:
Größe:
160/60R15 M/C 67H
Hersteller/Modell:
DUNLOP/GPR-100L
BRIDGESTONE/BT012R

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
2
3
4
5
67
8
9

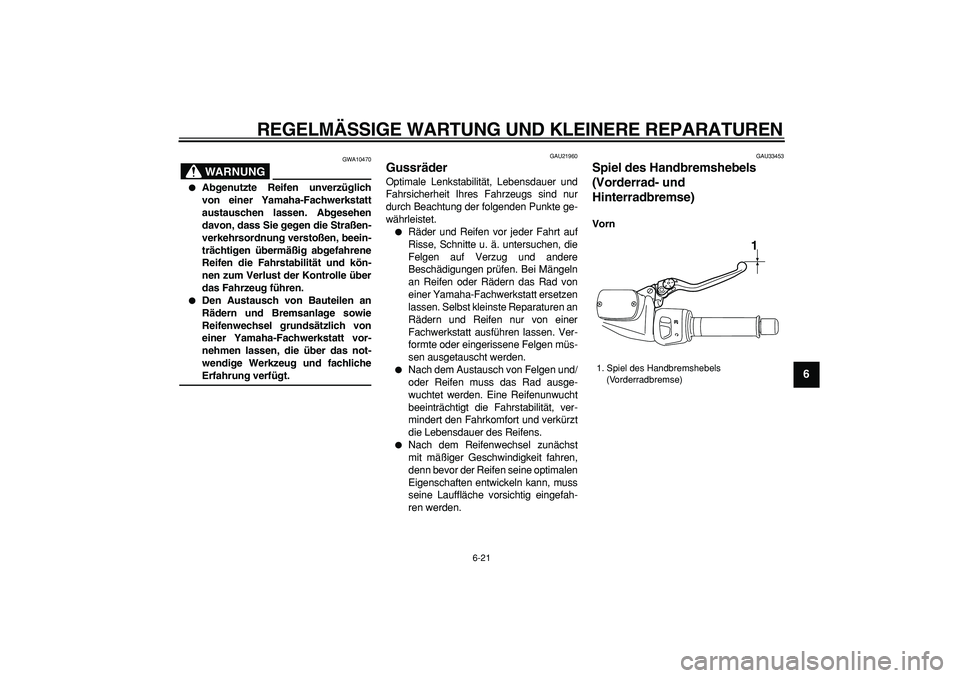

WARNUNG

GWA10470

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.

Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
GAU21960
Gussräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere
Beschädigungen prüfen. Bei Mängeln
an Reifen oder Rädern das Rad von
einer Yamaha-Fachwerkstatt ersetzen
lassen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU33453
Spiel des Handbremshebels
(Vorderrad- und
Hinterradbremse)
Vorn
1. Spiel des Handbremshebels
(Vorderradbremse)
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
1
2
3
4
5
6
7
8
9

Hinten
An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, einen Yamaha-Fachhändler die
Bremsanlage überprüfen lassen.
WARNUNG

GWA14211
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
GAU33473
Feststellbremshebelkabel
(Hinterradbremse) einstellen
Eine Einstellung des Feststellbremshebel-
kabels (Hinterradbremse) könnte erforder-
lich sein, wenn der Feststellbremshebel
nicht richtig hält. Ist der Feststellbremshe-
bel (Hinterradbremse) nicht in Benutzung,
sollte die Länge des Feststellbremshebel-
kabels am Bremssattel (Hinterradbremse)
45 mm bis 47 mm (1.77 in bis 1.85 in) betra-
gen. Das Spiel des Feststellbremshebelka-
bels (Hinterradbremse) in regelmäßigen
Abständen kontrollieren und ggf. folgender-
maßen einstellen.
Zum Erhöhen des Spiels des Feststell-
bremshebelkabels (Hinterradbremse) dieEinstellmutter am hinteren Bremssattel in
Richtung (a) drehen. Zum Verringern des
Spiels des Feststellbremshebelkabels (Hin-
terradbremse) die Einstellmutter in Rich-
tung (b) drehen.
WARNUNG

GWA10650
Lässt sich die Einstellung auf diese Wei-
se nicht vornehmen, das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen
lassen.
1. Spiel des Handbremshebels
(Hinterradbremse)
1

1. Einstellmutter
2. Länge des Feststellbremshebelkabels
(Hinterradbremse)
2
1
(b)
(a)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
2
3
4
5
67
8
9

GAU22390

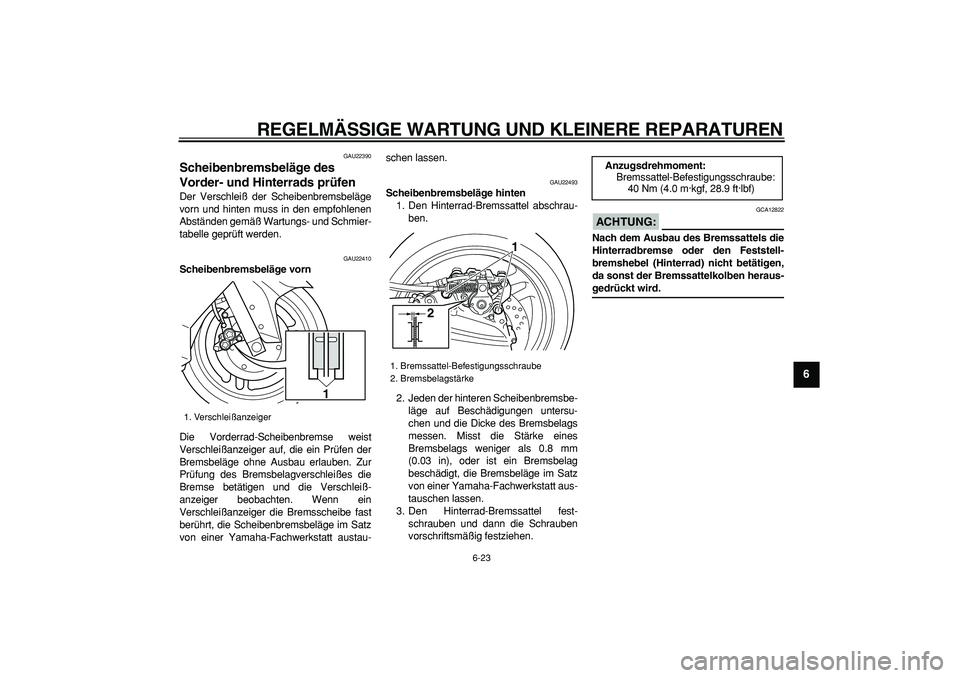

Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22410
Scheibenbremsbeläge vorn
Die Vorderrad-Scheibenbremse weist
Verschleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe fast
berührt, die Scheibenbremsbeläge im Satz
von einer Yamaha-Fachwerkstatt austau-schen lassen.
GAU22493
Scheibenbremsbeläge hinten
1. Den Hinterrad-Bremssattel abschrau-
ben.
2. Jeden der hinteren Scheibenbremsbe-
läge auf Beschädigungen untersu-
chen und die Dicke des Bremsbelags
messen. Misst die Stärke eines
Bremsbelags weniger als 0.8 mm
(0.03 in), oder ist ein Bremsbelag
beschädigt, die Bremsbeläge im Satz
von einer Yamaha-Fachwerkstatt aus-
tauschen lassen.
3. Den Hinterrad-Bremssattel fest-
schrauben und dann die Schrauben
vorschriftsmäßig festziehen.
ACHTUNG:

GCA12822
Nach dem Ausbau des Bremssattels die
Hinterradbremse oder den Feststell-
bremshebel (Hinterrad) nicht betätigen,
da sonst der Bremssattelkolben heraus-
gedrückt wird.
1. Verschleißanzeiger
1

1. Bremssattel-Befestigungsschraube
2. Bremsbelagstärke
1
2

Anzugsdrehmoment:
Bremssattel-Befestigungsschraube:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
1
2
3
4
5
6
7
8
9

GAU22580

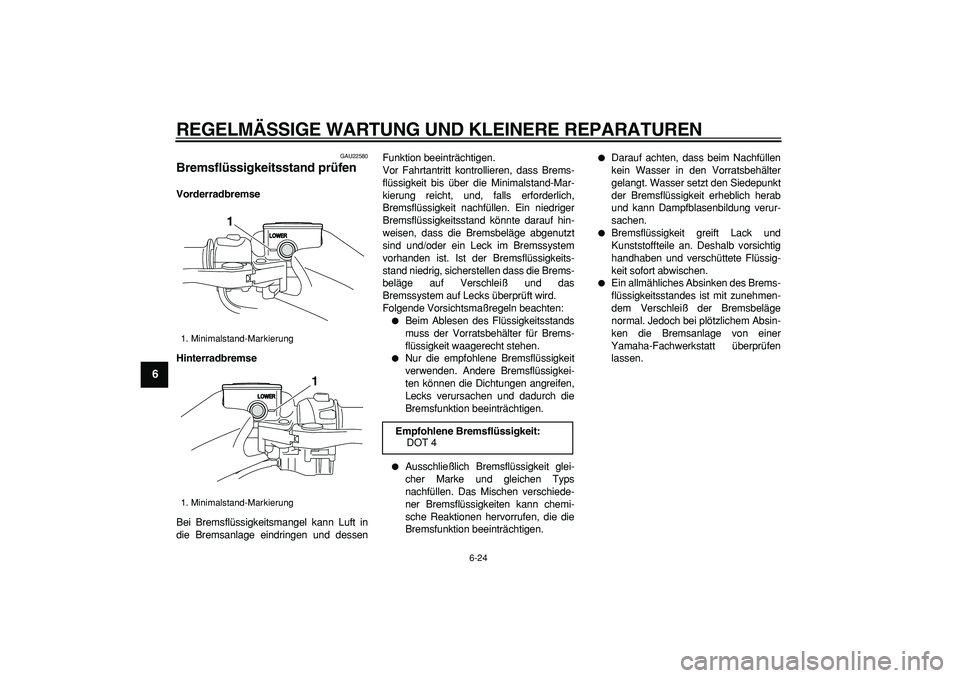

Bremsflüssigkeitsstand prüfen
Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessenFunktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das
Bremssystem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.

Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs
nachfüllen. Das Mischen verschiede-
ner Bremsflüssigkeiten kann chemi-
sche Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.

Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.

Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.

Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge
normal. Jedoch bei plötzlichem Absin-
ken die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
1

Empfohlene Bremsflüssigkeit:
DOT 4
