VERZORGING EN STALLING VAN DE SCOOTER
7-4
2
3
4
5
6
78
9

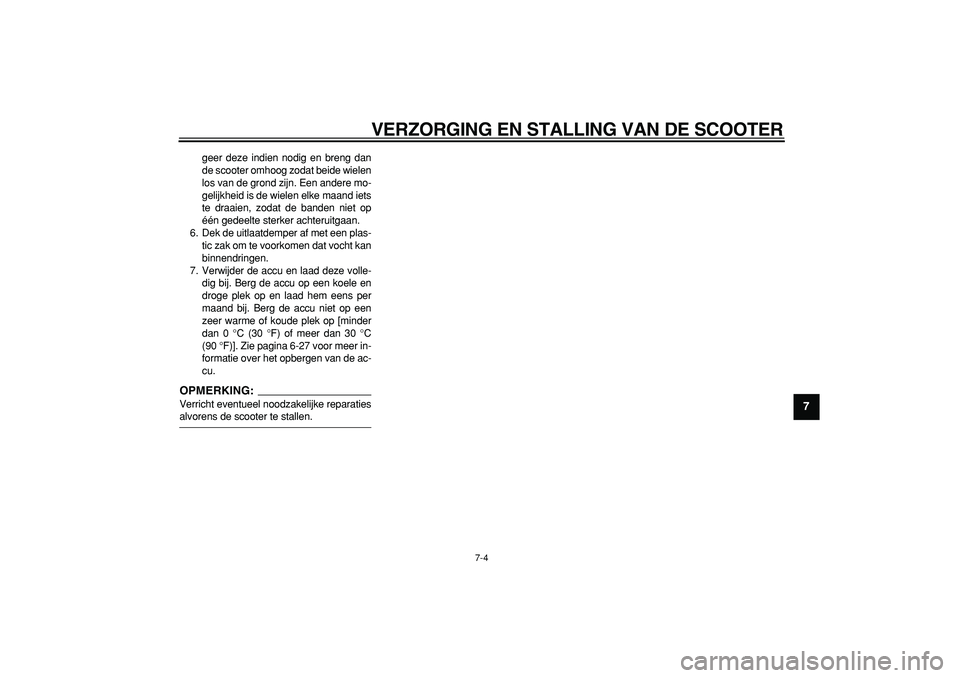

geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C
(90 °F)]. Zie pagina 6-27 voor meer in-
formatie over het opbergen van de ac-
cu.
OPMERKING:

Verricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.

8-1
1
2
3
4
5
6
7
8
9

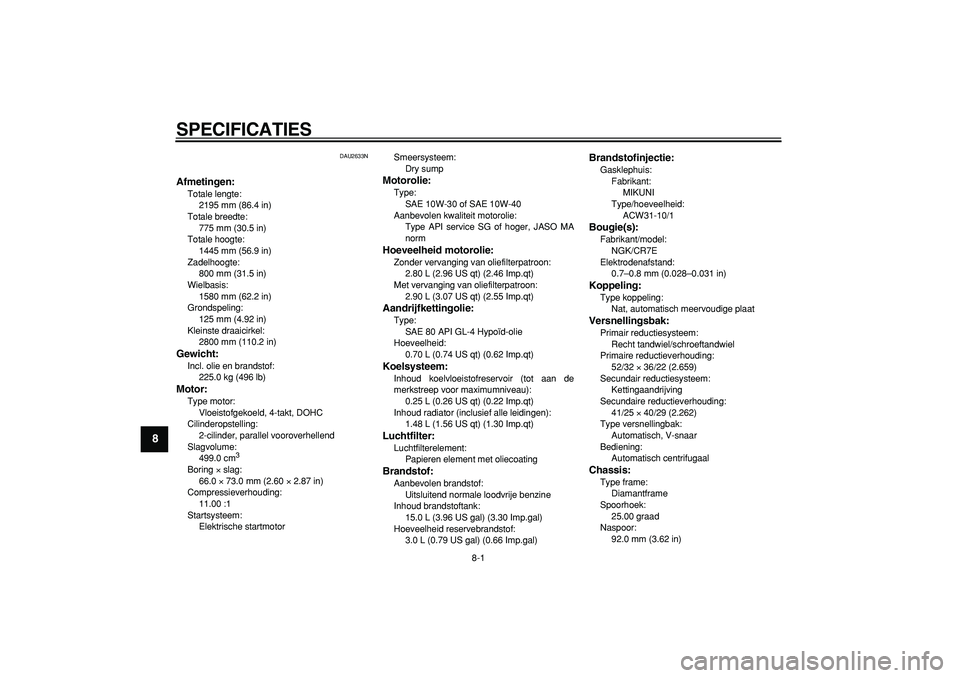

SPECIFICATIES
DAU2633N
Afmetingen:
Totale lengte:
2195 mm (86.4 in)
Totale breedte:
775 mm (30.5 in)
Totale hoogte:
1445 mm (56.9 in)
Zadelhoogte:
800 mm (31.5 in)
Wielbasis:
1580 mm (62.2 in)
Grondspeling:
125 mm (4.92 in)
Kleinste draaicirkel:
2800 mm (110.2 in)
Gewicht:
Incl. olie en brandstof:
225.0 kg (496 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
2-cilinder, parallel vooroverhellend
Slagvolume:
499.0 cm
3

Boring
×
slag:
66.0
×
73.0 mm (2.60
×
2.87 in)
Compressieverhouding:
11.00 :1
Startsysteem:
Elektrische startmotorSmeersysteem:
Dry sump

Motorolie:
Type:
SAE 10W-30 of SAE 10W-40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Met vervanging van oliefilterpatroon:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Aandrijfkettingolie:
Type:
SAE 80 API GL-4 Hypoïd-olie
Hoeveelheid:
0.70 L (0.74 US qt) (0.62 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.48 L (1.56 US qt) (1.30 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal) (0.66 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Fabrikant:
MIKUNI
Type/hoeveelheid:
ACW31-10/1
Bougie(s):
Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Koppeling:
Type koppeling:
Nat, automatisch meervoudige plaat
Versnellingsbak:
Primair reductiesysteem:
Recht tandwiel/schroeftandwiel
Primaire reductieverhouding:
52/32
×
36/22 (2.659)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
41/25
×
40/29 (2.262)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
Chassis:
Type frame:
Diamantframe
Spoorhoek:
25.00 graad
Naspoor:
92.0 mm (3.62 in)

SPECIFICATIES
8-2
2
3
4
5
6
7
89

Voorband:
Type:
Tubeless
Maat:
120/70R15 M/C 56H
Fabrikant/model:
DUNLOP/GPR-100F
Fabrikant/model:
BRIDGESTONE/BT011F
Achterband:
Type:
Tubeless
Maat:
160/60R15 M/C 67H
Fabrikant/model:
DUNLOP/GPR-100L
Fabrikant/model:
BRIDGESTONE/BT012R
Belading:
Maximale belasting:
190 kg (419 lb)
* (Totaal gewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Gewichtsverdeling:
90–190 kg (198–419 lb)Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
15M/C x MT3.50
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
15M/C x MT5.00
Voorrem:
Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemperVeerweg:
120.0 mm (4.72 in)
Achterwielophanging:
Type:
Achterbrug
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
116.0 mm (4.57 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
YTZ10S
Voltage, capaciteit:
12 V, 8.6 Ah
Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 60 W/55.0 W
×
1
Koplamp:
12 V, 55.0 W
×
1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W
×
1
Voorste richtingaanwijzer:
12 V, 21.0 W
×
2
Achterste richtingaanwijzer:
12 V, 21.0 W
×
2

SPECIFICATIES
8-3
1
2
3
4
5
6
7
8
9

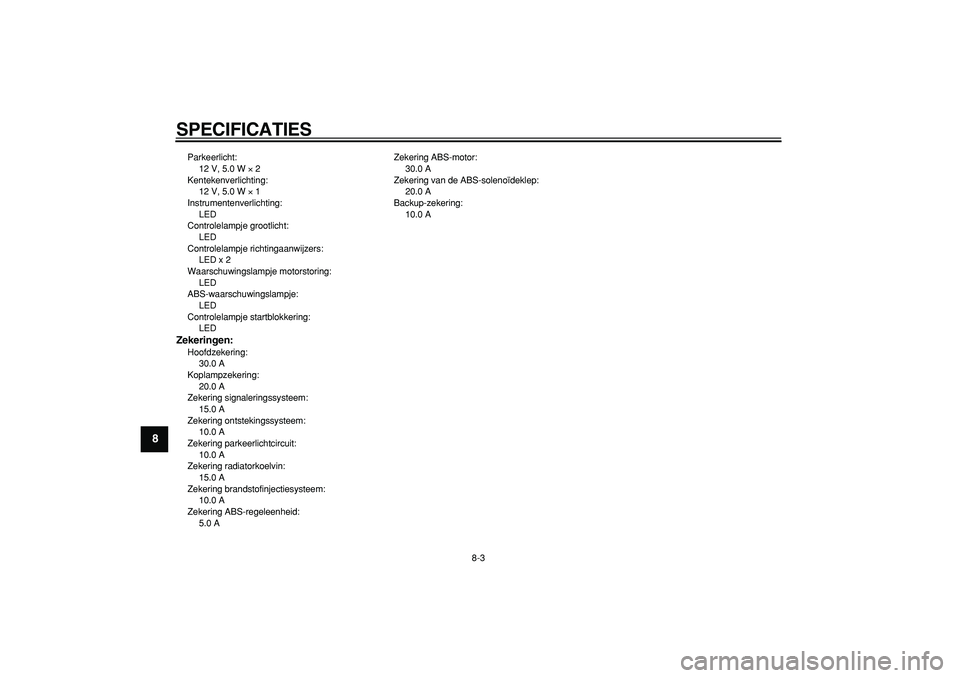

Parkeerlicht:
12 V, 5.0 W
×
2
Kentekenverlichting:
12 V, 5.0 W
×
1
Instrumentenverlichting:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED x 2
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
15.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
5.0 AZekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
20.0 A
Backup-zekering:
10.0 A

9-1
2
3
4
5
6
7
8
9

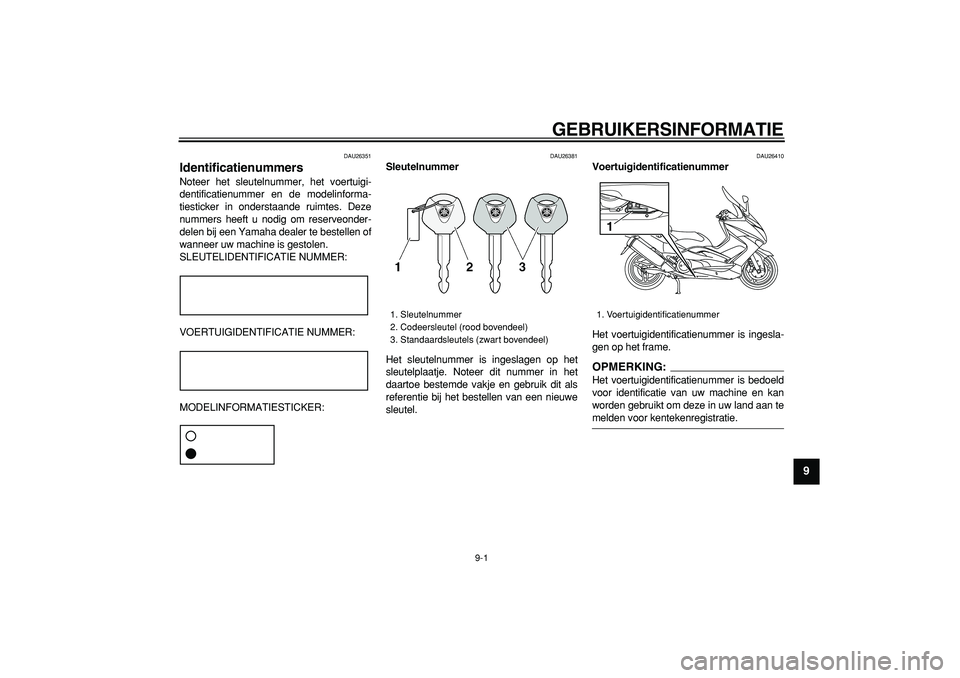

GEBRUIKERSINFORMATIE
DAU26351
Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.
OPMERKING:

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
1

GEBRUIKERSINFORMATIE
9-2
1
2
3
4
5
6
7
8
9

DAU26500
Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 3-17.) Noteer de
informatie op deze sticker in het daartoe be-
stemde vakje. Deze informatie is nodig om
reserve-onderdelen te bestellen bij een
Yamaha dealer.
1. Modelinformatiesticker
1

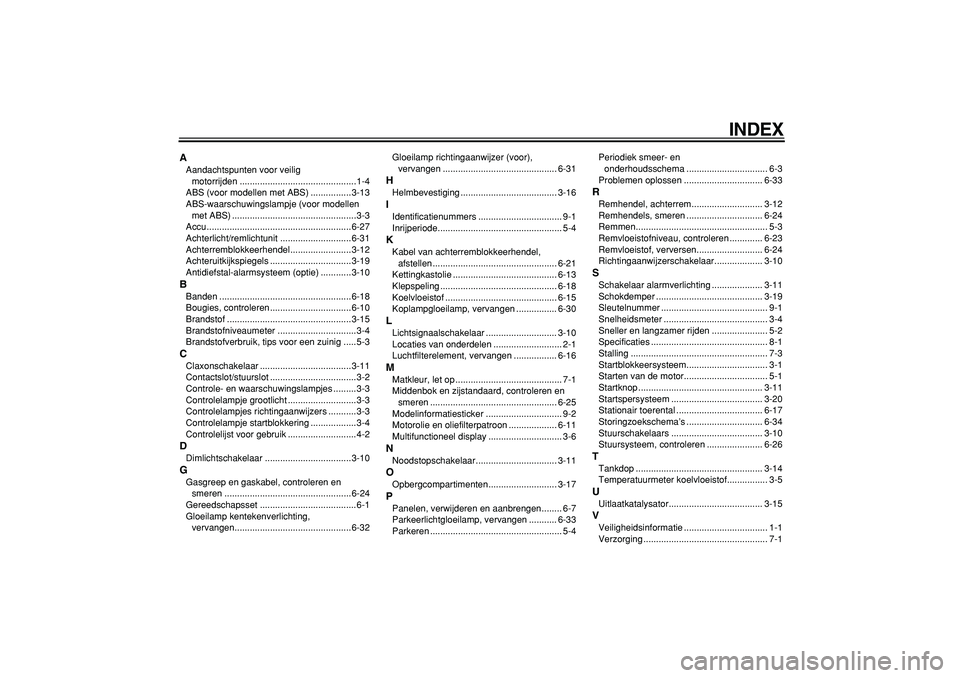

INDEX
A
Aandachtspunten voor veilig
motorrijden ..............................................1-4
ABS (voor modellen met ABS) ................3-13
ABS-waarschuwingslampje (voor modellen
met ABS) .................................................3-3
Accu.........................................................6-27
Achterlicht/remlichtunit ............................6-31
Achterremblokkeerhendel ........................3-12
Achteruitkijkspiegels ................................3-19
Antidiefstal-alarmsysteem (optie) ............3-10
B
Banden ....................................................6-18
Bougies, controleren................................6-10
Brandstof .................................................3-15
Brandstofniveaumeter ...............................3-4
Brandstofverbruik, tips voor een zuinig .....5-3
C
Claxonschakelaar ....................................3-11
Contactslot/stuurslot ..................................3-2
Controle- en waarschuwingslampjes .........3-3
Controlelampje grootlicht ...........................3-3
Controlelampjes richtingaanwijzers ...........3-3
Controlelampje startblokkering ..................3-4
Controlelijst voor gebruik ...........................4-2
D
Dimlichtschakelaar ..................................3-10
G
Gasgreep en gaskabel, controleren en
smeren ..................................................6-24
Gereedschapsset ......................................6-1
Gloeilamp kentekenverlichting,
vervangen..............................................6-32Gloeilamp richtingaanwijzer (voor),
vervangen ............................................. 6-31
H
Helmbevestiging ...................................... 3-16
I
Identificatienummers ................................. 9-1
Inrijperiode................................................. 5-4
K
Kabel van achterremblokkeerhendel,
afstellen ................................................. 6-21
Kettingkastolie ......................................... 6-13
Klepspeling .............................................. 6-18
Koelvloeistof ............................................ 6-15
Koplampgloeilamp, vervangen ................ 6-30
L
Lichtsignaalschakelaar ............................ 3-10
Locaties van onderdelen ........................... 2-1
Luchtfilterelement, vervangen ................. 6-16
M
Matkleur, let op .......................................... 7-1
Middenbok en zijstandaard, controleren en
smeren .................................................. 6-25
Modelinformatiesticker .............................. 9-2
Motorolie en oliefilterpatroon ................... 6-11
Multifunctioneel display ............................. 3-6
N
Noodstopschakelaar................................ 3-11
O
Opbergcompartimenten........................... 3-17
P
Panelen, verwijderen en aanbrengen........ 6-7
Parkeerlichtgloeilamp, vervangen ........... 6-33
Parkeren .................................................... 5-4Periodiek smeer- en
onderhoudsschema ................................ 6-3
Problemen oplossen ............................... 6-33
R
Remhendel, achterrem............................ 3-12
Remhendels, smeren .............................. 6-24
Remmen.................................................... 5-3
Remvloeistofniveau, controleren ............. 6-23
Remvloeistof, verversen.......................... 6-24
Richtingaanwijzerschakelaar................... 3-10
S
Schakelaar alarmverlichting .................... 3-11
Schokdemper .......................................... 3-19
Sleutelnummer .......................................... 9-1
Snelheidsmeter ......................................... 3-4
Sneller en langzamer rijden ...................... 5-2
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Startblokkeersysteem................................ 3-1
Starten van de motor................................. 5-1
Startknop ................................................. 3-11
Startspersysteem .................................... 3-20
Stationair toerental .................................. 6-17
Storingzoekschema’s .............................. 6-34
Stuurschakelaars .................................... 3-10
Stuursysteem, controleren ...................... 6-26
T
Tankdop .................................................. 3-14
Temperatuurmeter koelvloeistof................ 3-5
U
Uitlaatkatalysator..................................... 3-15
V
Veiligheidsinformatie ................................. 1-1
Verzorging ................................................. 7-1

INDEX

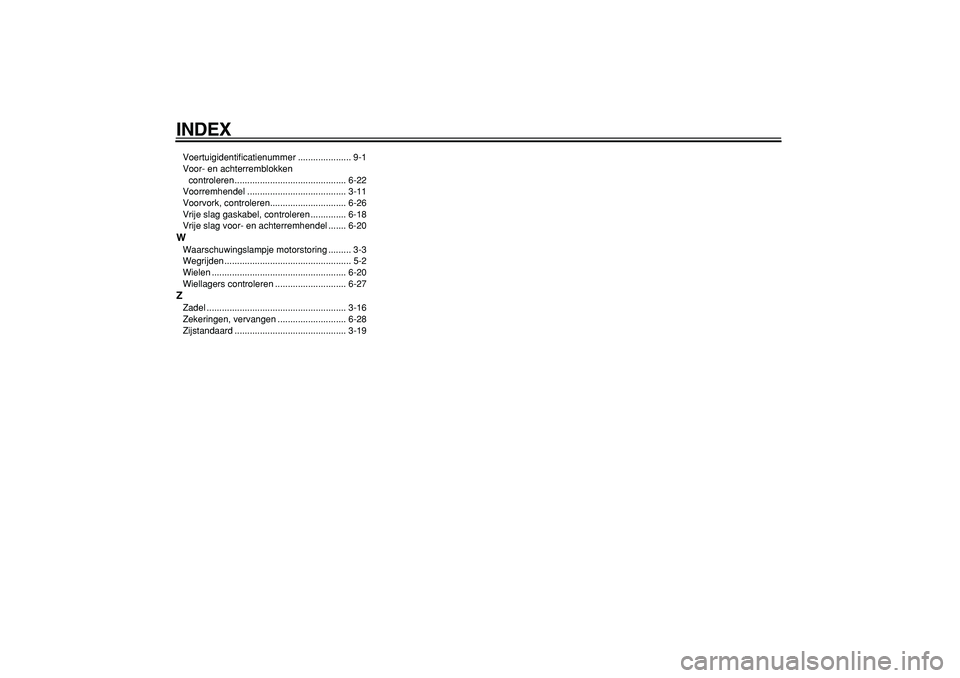

Voertuigidentificatienummer ..................... 9-1
Voor- en achterremblokken
controleren............................................ 6-22
Voorremhendel ....................................... 3-11
Voorvork, controleren.............................. 6-26
Vrije slag gaskabel, controleren .............. 6-18
Vrije slag voor- en achterremhendel ....... 6-20
W
Waarschuwingslampje motorstoring ......... 3-3
Wegrijden .................................................. 5-2
Wielen ..................................................... 6-20
Wiellagers controleren ............................ 6-27
Z
Zadel ....................................................... 3-16
Zekeringen, vervangen ........................... 6-28
Zijstandaard ............................................ 3-19

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2007.12

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2007.12
