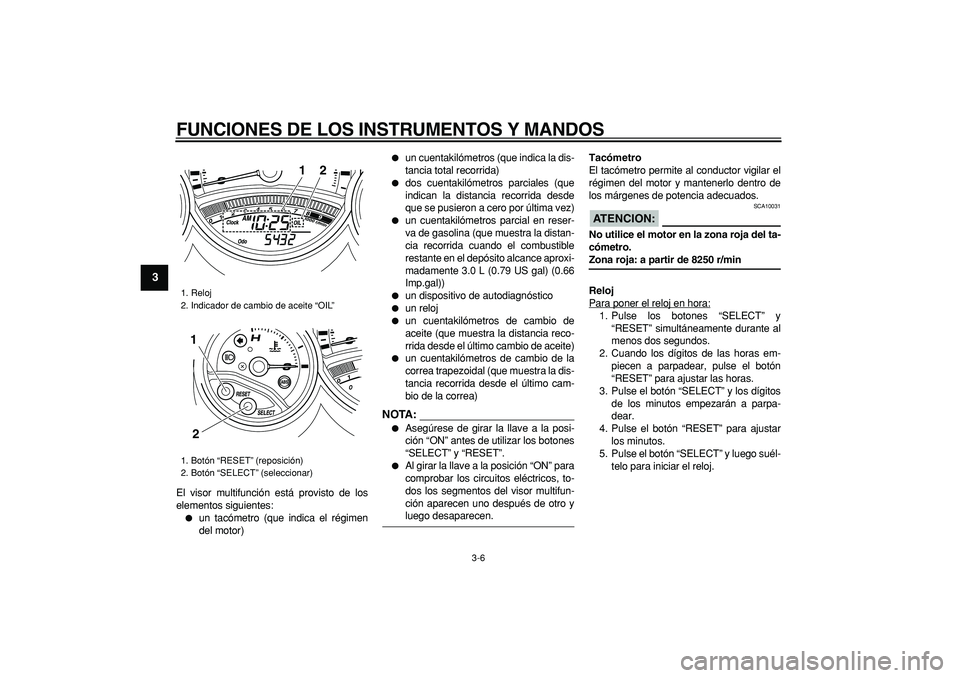

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9

El visor multifunción está provisto de los
elementos siguientes:

un tacómetro (que indica el régimen
del motor)

un cuentakilómetros (que indica la dis-
tancia total recorrida)

dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)

un cuentakilómetros parcial en reser-
va de gasolina (que muestra la distan-
cia recorrida cuando el combustible
restante en el depósito alcance aproxi-
madamente 3.0 L (0.79 US gal) (0.66
Imp.gal))

un dispositivo de autodiagnóstico

un reloj

un cuentakilómetros de cambio de
aceite (que muestra la distancia reco-
rrida desde el último cambio de aceite)

un cuentakilómetros de cambio de la
correa trapezoidal (que muestra la dis-
tancia recorrida desde el último cam-
bio de la correa)
NOTA:


Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.

Al girar la llave a la posición “ON” para
comprobar los circuitos eléctricos, to-
dos los segmentos del visor multifun-
ción aparecen uno después de otro y
luego desaparecen.
Tacómetro
El tacómetro permite al conductor vigilar el
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.
ATENCION:

SCA10031
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 8250 r/min
Reloj
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y
“RESET” simultáneamente durante al
menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.

1. Reloj
2. Indicador de cambio de aceite “OIL”
1. Botón “RESET” (reposición)
2. Botón “SELECT” (seleccionar)
1
2
1
2

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9

Modos cuentakilómetros y cuentakiló-
metros parcial
Pulsando el botón “SELECT” la indicación
cambia entre cuentakilómetros y
cuentakilómetros parcial en el orden si-
guiente:
Odo
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
Odo
Cuando quedan aproximadamente 3.0 L
(0.79 US gal) (0.66 Imp.gal) de gasolina en
el depósito, el visor cambia automática-
mente al modo de cuentakilómetros parcial
en reserva “F Trip” y se inicia el recuento de
la distancia recorrida desde ese punto. En
ese caso, al pulsar el botón “SELECT” la in-
dicación entre los diferentes modos de
cuentakilómetros parcial y cuentakiló-
metros cambia en el orden siguiente:
Odo
→
F Trip
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
OdoPara poner un cuentakilómetros a cero, se-
lecciónelo pulsando el botón “SELECT”
hasta que se muestre “F Trip”, “Trip-A” o
“Trip-B”. Mientras “F Trip”, “Trip-A” o
“Trip-B” aparecen en pantalla, pulse el bo-
tón “RESET” durante al menos un segundo.
Si no pone a cero de forma manual el
cuentakilómetros parcial en reserva de ga-
solina, este se pondrá a cero automática-
mente y se restablecerá la visualización del
modo anterior después de repostar y de re-
correr 5 km (3 mi).
NOTA:

El visor no se puede volver a cambiar a “F
Trip” después de haber pulsado el botón
“RESET”.
1. Cuentakilómetros/cuentakilómetros
parciales
1. Cuentakilómetros de cambio de aceite
1
1

1. Cuentakilómetros de cambio de correa
trapezoidal
1
1. Cuentakilómetros parcial de reserva de
gasolina
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9

Indicador de cambio de aceite “OIL”
Este indicador parpadea a los primeros
1000 km (600 mi), luego a los 5000 km
(3000 mi) y posteriormente cada 5000 km
(3000 mi) para indicar que se debe cambiar
el aceite del motor.
Después de cambiar el aceite, reponga el
indicador de cambio de aceite. Para poner
el cuentakilómetros de cambio de aceite a
cero, selecciónelo pulsando el botón
“SELECT” hasta que se visualice “OIL Trip”,
y seguidamente pulse el botón “RESET”
durante al menos 1 segundo. Al pulsar el
botón “RESET”, “OIL Trip” comenzará a
parpadear. Mientras “OIL Trip” esté parpa-
deando, pulse el botón “RESET” durante al
menos 3 segundos.
Si cambia el aceite del motor antes de que
parpadee el indicador de cambio “OIL” (esdecir, antes de que se cumpla el intervalo
del cambio periódico de aceite), tras cam-
biar el aceite deberá poner el indicador
“OIL” a cero para que pueda indicar el si-
guiente cambio periódico en el momento
correcto.
El circuito eléctrico del indicador se puede
comprobar según el procedimiento siguien-
te.
1. Sitúe el interruptor de paro del motor
en posición “” y gire la llave a la po-
sición “ON”.
2. Verifique que el indicador de cambio
de aceite se enciende durante unos
segundos y luego se apaga.
3. Si el indicador de cambio de aceite no
se enciende, haga revisar el circuito
eléctrico en un concesionario
Yamaha.
Indicador de cambio de la correa trape-
zoidal “V-BELT”
Este indicador parpadea cada 20000 km
(12500 mi), cuando es necesario cambiar la
correa trapezoidal.
Después de cambiar la correa, deberá re-
poner a cero el indicador de cambio de la
correa trapezoidal. Para reponer el indica-
dor de cambio de la correa trapezoidal, se-
lecciónelo pulsando el botón “SELECT”
hasta que se visualice “V-BELT Trip” y, a
continuación, pulse el botón “RESET” du-
rante al menos un 1 segundo. Al pulsar el
botón “RESET”, “V-BELT Trip” comenzará
a parpadear. Mientras “V-BELT Trip” esté
parpadeando pulse el botón “RESET” du-
rante al menos 3 segundos.
Si cambia la correa trapezoidal antes de
1. Indicador de cambio de aceite “OIL”
1

1. Indicador de cambio de la correa
trapezoidal “V-BELT”
1
