MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-7
2
3
4
5
67
8
9

HAU18680

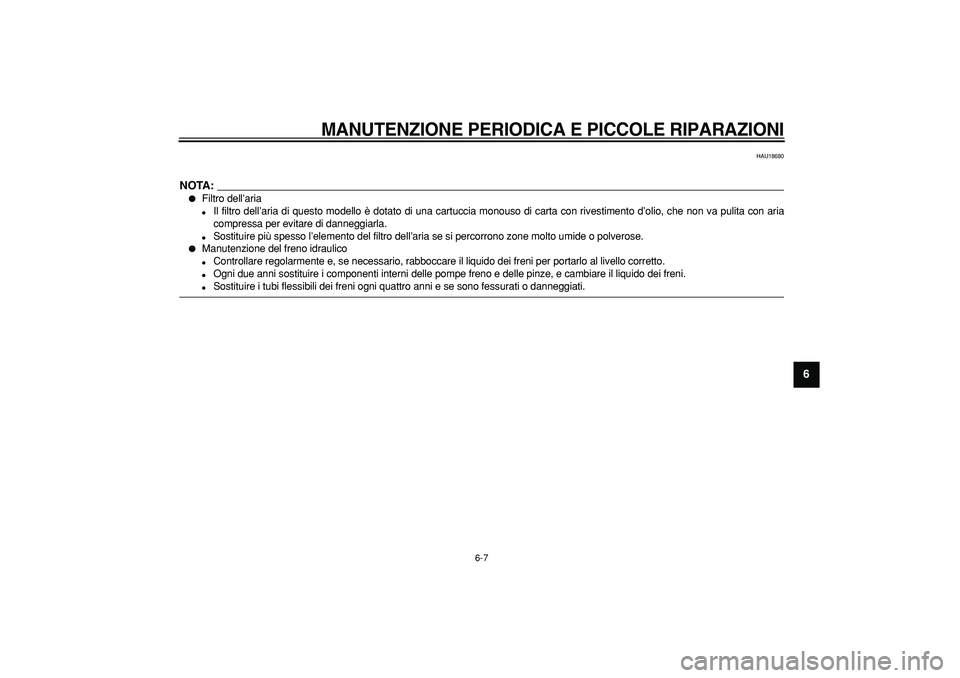

NOTA:


Filtro dell’aria

Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.

Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.

Manutenzione del freno idraulico

Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.

Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.

Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-8
1
2
3
4
5
6
7
8
9

HAU18771

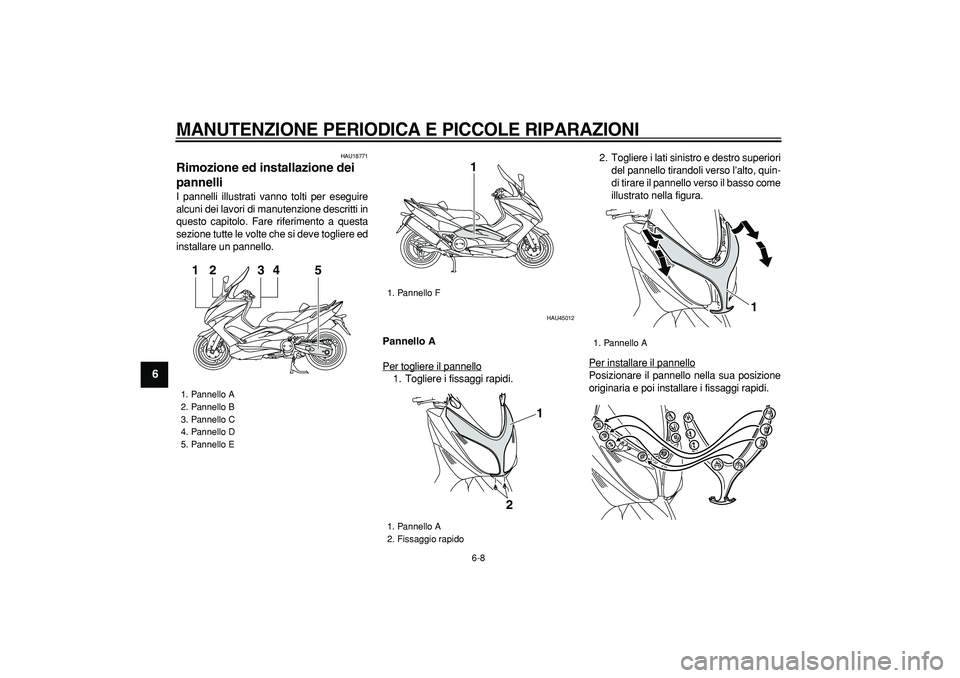

Rimozione ed installazione dei
pannelli
I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU45012
Pannello A
Per togliere il pannello
1. Togliere i fissaggi rapidi.2. Togliere i lati sinistro e destro superiori
del pannello tirandoli verso l’alto, quin-
di tirare il pannello verso il basso come
illustrato nella figura.
Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare i fissaggi rapidi.

1. Pannello A
2. Pannello B
3. Pannello C
4. Pannello D
5. Pannello E
34
5
12

1. Pannello F
1. Pannello A
2. Fissaggio rapido
1
2
1

1. Pannello A
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-9
2
3
4
5
67
8
9

Pannello B
Per togliere il pannello
1. Togliere il pannello A.
2. Tirare la copertura in gomma spec-
chietto retrovisore su ciascuno spec-
chietto verso l’alto, quindi togliere gli
specchietti retrovisori rimuovendo i da-
di.
3. Togliere le viti, e poi tirare il pannello
verso l’esterno.Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria e poi installare le viti.
2. Montare gli specchietti retrovisori in-
stallando i dadi, quindi posizionare la
copertura in gomma su ciascuno spec-
chietto nella posizione originaria.
3. Installare il pannello A.
Pannello C
Per togliere il pannelloTogliere le viti e poi tirare il pannello verso
l’alto.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.
Pannello D
Per togliere il pannello1. Togliere il pannello C.
2. Togliere le viti e poi tirare il pannello in-
dietro e verso l’alto.

1. Dado
2. Copertura in gomma
3. Specchietto retrovisore
1
32

1. Vite
2. Pannello B
21
1

1. Vite
2. Pannello C
2
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-10
1
2
3
4
5
6
7
8
9

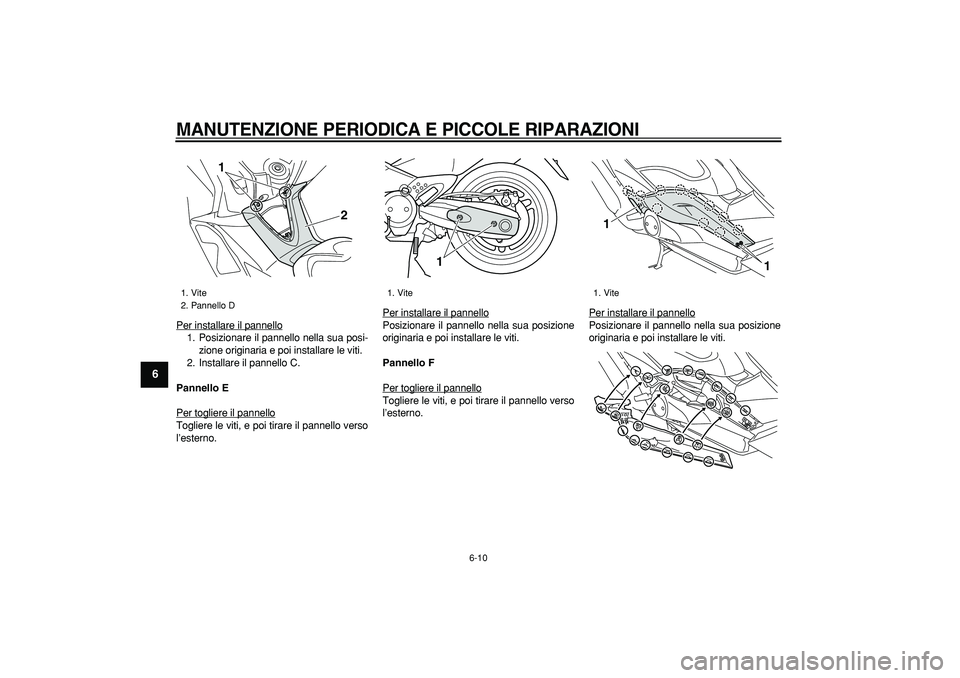

Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria e poi installare le viti.
2. Installare il pannello C.
Pannello E
Per togliere il pannelloTogliere le viti, e poi tirare il pannello verso
l’esterno.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.
Pannello F
Per togliere il pannelloTogliere le viti, e poi tirare il pannello verso
l’esterno.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.

1. Vite
2. Pannello D
2
1

1. Vite
1

1. Vite
1
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-11
2
3
4
5
67
8
9

HAU19642

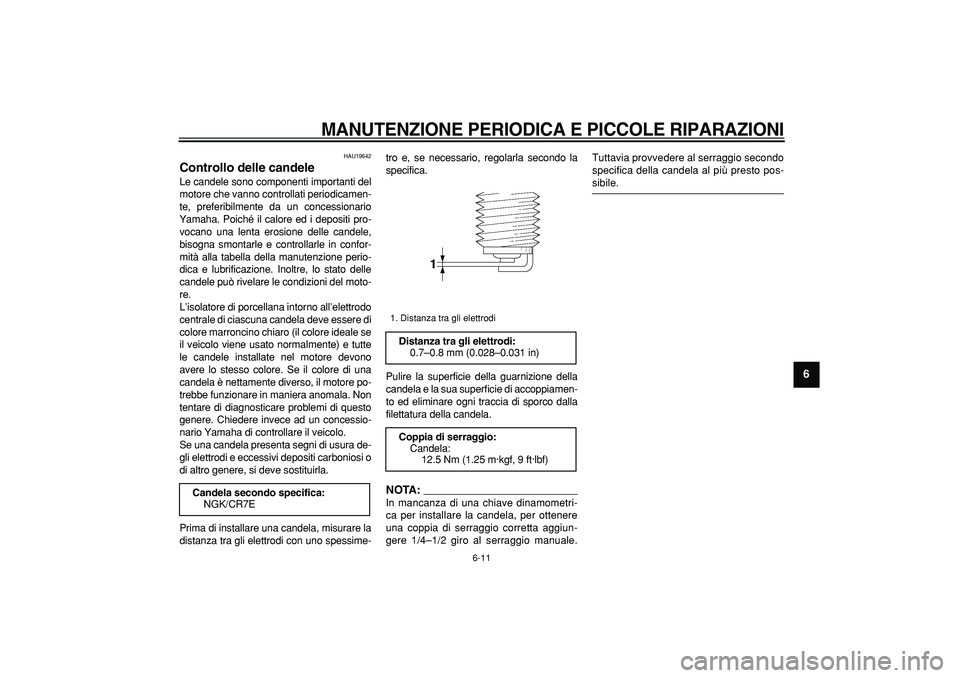

Controllo delle candele
Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTA:

In mancanza di una chiave dinamometri-
ca per installare la candela, per ottenere
una coppia di serraggio corretta aggiun-
gere 1/4–1/2 giro al serraggio manuale.Tuttavia provvedere al serraggio secondo
specifica della candela al più presto pos-
sibile.
Candela secondo specifica:
NGK/CR7E
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-12
1
2
3
4
5
6
7
8
9

HAU19858

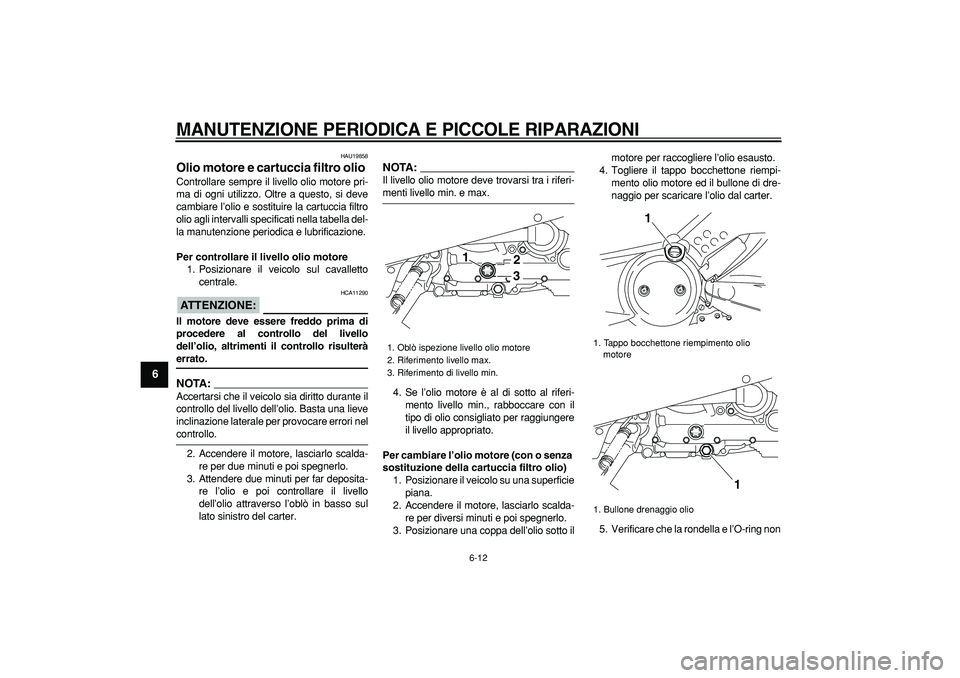

Olio motore e cartuccia filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale.
ATTENZIONE:

HCA11290
Il motore deve essere freddo prima di
procedere al controllo del livello
dell’olio, altrimenti il controllo risulterà
errato.
NOTA:

Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nel
controllo.
2. Accendere il motore, lasciarlo scalda-
re per due minuti e poi spegnerlo.
3. Attendere due minuti per far deposita-
re l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.
NOTA:

Il livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto ilmotore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.
5. Verificare che la rondella e l’O-ring non
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
32

1. Tappo bocchettone riempimento olio
motore
1. Bullone drenaggio olio
1
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-13
2
3
4
5
67
8
9

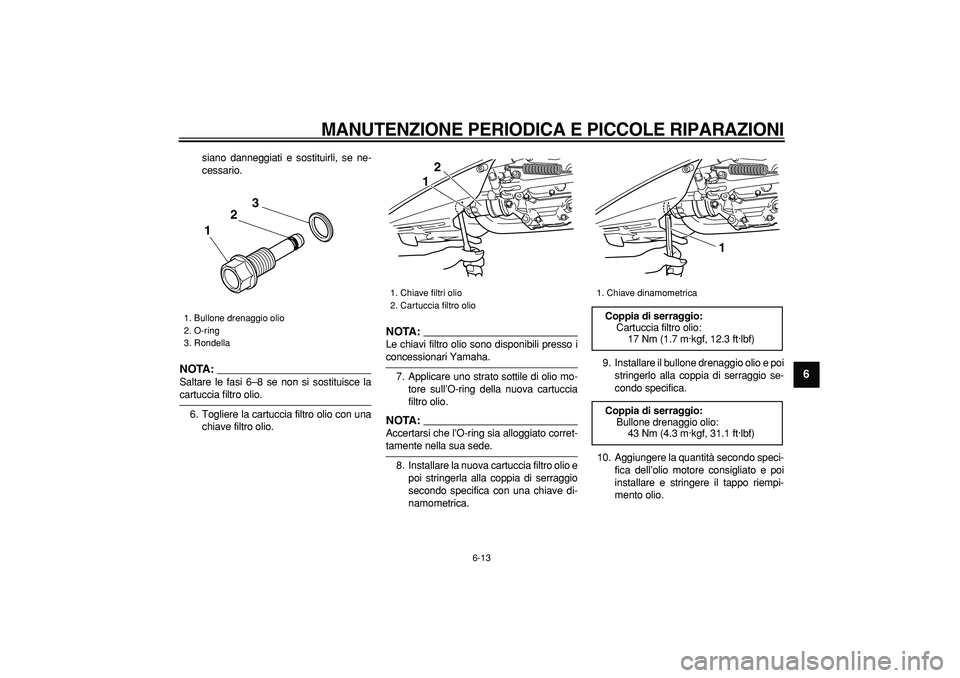

siano danneggiati e sostituirli, se ne-
cessario.
NOTA:

Saltare le fasi 6–8 se non si sostituisce la
cartuccia filtro olio.
6. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTA:

Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.
7. Applicare uno strato sottile di olio mo-
tore sull’O-ring della nuova cartuccia
filtro olio.
NOTA:

Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.
8. Installare la nuova cartuccia filtro olio e
poi stringerla alla coppia di serraggio
secondo specifica con una chiave di-
namometrica.9. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
10. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo riempi-
mento olio.
1. Bullone drenaggio olio
2. O-ring
3. Rondella
12
3

1. Chiave filtri olio
2. Cartuccia filtro olio
2
1

1. Chiave dinamometrica
Coppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12.3 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31.1 ft·lbf)
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-14
1
2
3
4
5
6
7
8
9

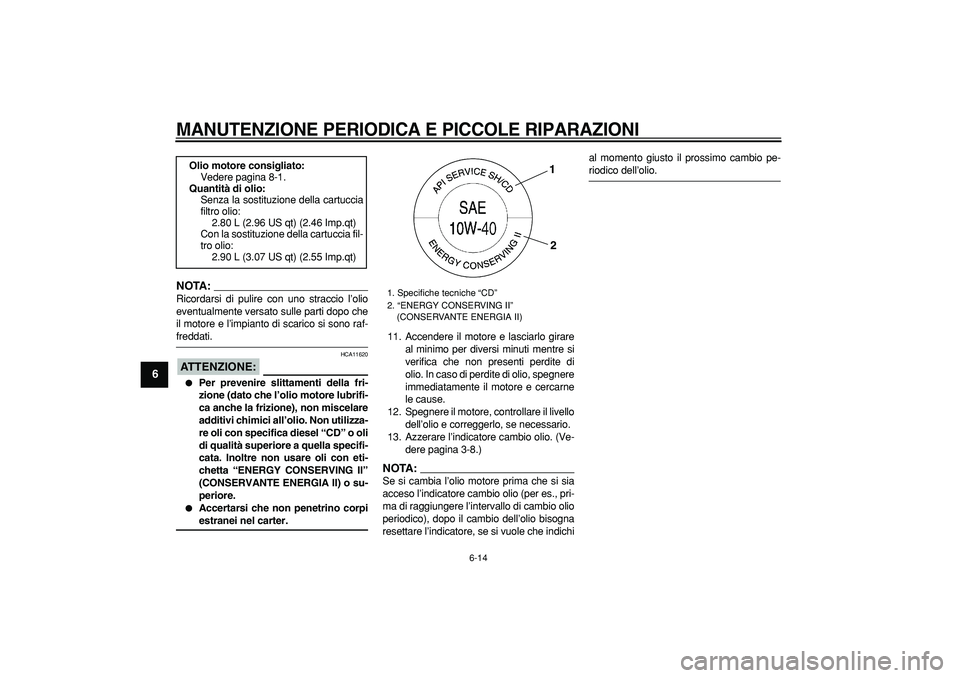

NOTA:

Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
ATTENZIONE:

HCA11620

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpi
estranei nel carter.
11. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
12. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
13. Azzerare l’indicatore cambio olio. (Ve-
dere pagina 3-8.)
NOTA:

Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisogna
resettare l’indicatore, se si vuole che indichial momento giusto il prossimo cambio pe-
riodico dell’olio.
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
filtro olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Con la sostituzione della cartuccia fil-
tro olio:
2.90 L (3.07 US qt) (2.55 Imp.qt)

1. Specifiche tecniche “CD”
2. “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II)
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-15
2
3
4
5
67
8
9

HAU19995

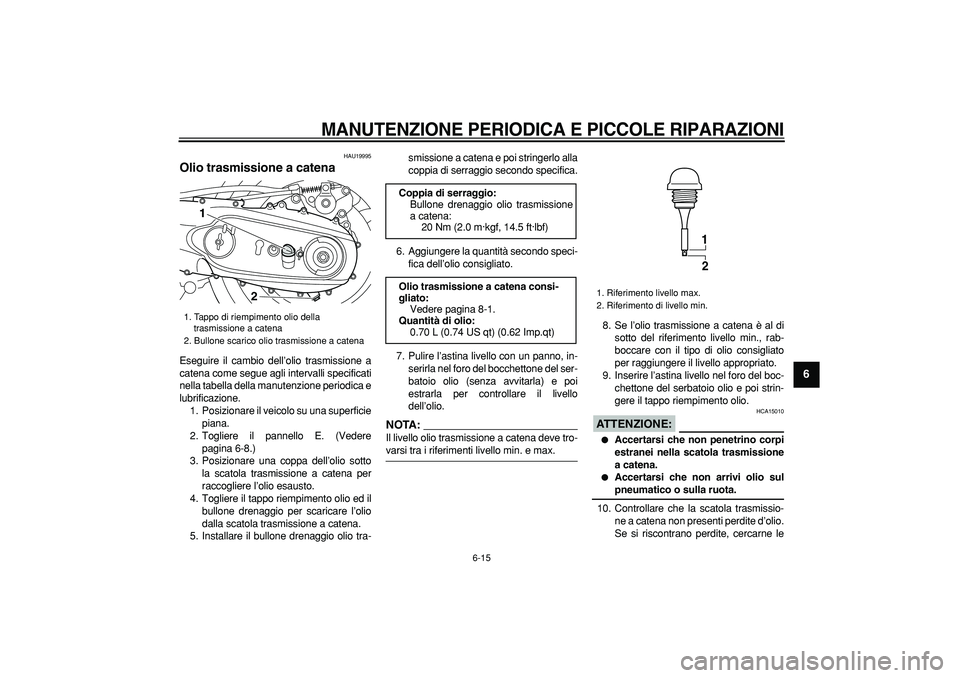

Olio trasmissione a catena
Eseguire il cambio dell’olio trasmissione a
catena come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare il veicolo su una superficie
piana.
2. Togliere il pannello E. (Vedere
pagina 6-8.)
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione a catena per
raccogliere l’olio esausto.
4. Togliere il tappo riempimento olio ed il
bullone drenaggio per scaricare l’olio
dalla scatola trasmissione a catena.
5. Installare il bullone drenaggio olio tra-smissione a catena e poi stringerlo alla
coppia di serraggio secondo specifica.
6. Aggiungere la quantità secondo speci-
fica dell’olio consigliato.
7. Pulire l’astina livello con un panno, in-
serirla nel foro del bocchettone del ser-
batoio olio (senza avvitarla) e poi
estrarla per controllare il livello
dell’olio.
NOTA:

Il livello olio trasmissione a catena deve tro-
varsi tra i riferimenti livello min. e max.8. Se l’olio trasmissione a catena è al di
sotto del riferimento livello min., rab-
boccare con il tipo di olio consigliato
per raggiungere il livello appropriato.
9. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
ATTENZIONE:

HCA15010

Accertarsi che non penetrino corpi
estranei nella scatola trasmissione
a catena.

Accertarsi che non arrivi olio sul
pneumatico o sulla ruota.
10. Controllare che la scatola trasmissio-
ne a catena non presenti perdite d’olio.
Se si riscontrano perdite, cercarne le
1. Tappo di riempimento olio della
trasmissione a catena
2. Bullone scarico olio trasmissione a catena
1
2

Coppia di serraggio:
Bullone drenaggio olio trasmissione
a catena:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Olio trasmissione a catena consi-
gliato:
Vedere pagina 8-1.
Quantità di olio:
0.70 L (0.74 US qt) (0.62 Imp.qt)

1. Riferimento livello max.
2. Riferimento di livello min.
1
2

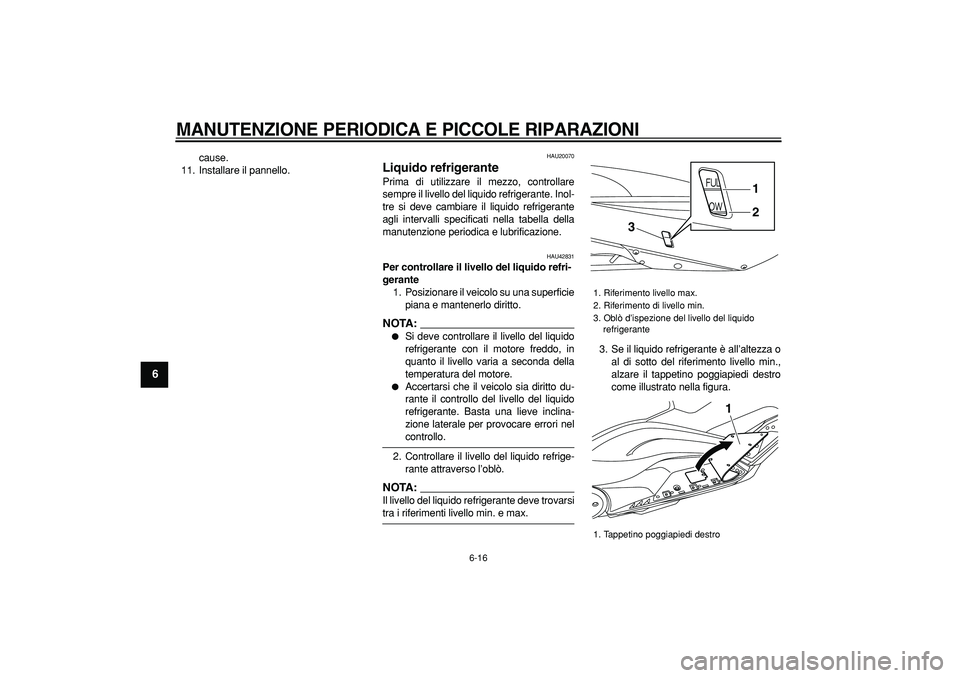

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-16
1
2
3
4
5
6
7
8
9

cause.
11. Installare il pannello.
HAU20070
Liquido refrigerante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante. Inol-
tre si deve cambiare il liquido refrigerante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU42831
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
NOTA:


Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante attraverso l’oblò.
NOTA:

Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
alzare il tappetino poggiapiedi destro
come illustrato nella figura.
1. Riferimento livello max.
2. Riferimento di livello min.
3. Oblò d’ispezione del livello del liquido
refrigerante
1. Tappetino poggiapiedi destro
3
1
2
1
