Periodiek on derhoud en afstelling
8-29
8
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU77780
AccuDe accu bevindt zich onder paneel B. (Zie
pagina 8-9.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
 Elektrolyt is gifti g en gevaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met d e huid,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink g rote hoeveel-
he den water of melk en roep d i-
rect de hulp in van een arts.
OGEN: Spoel g ed uren de 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, sig aretten e.d. uit
d e buu
rt van d e accu en zor g voor
vol doen de ventilatie bij acculad en
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
1. Negatieve accukabel (zwart)
2. Accu
3. Positieve accukabel (rood)
1
2
3
UB3TD0D0.book Page 29 Wedne sday, September 4, 2019 2:53 PM

Periodiek on derhou d en afstelling
8-30
8

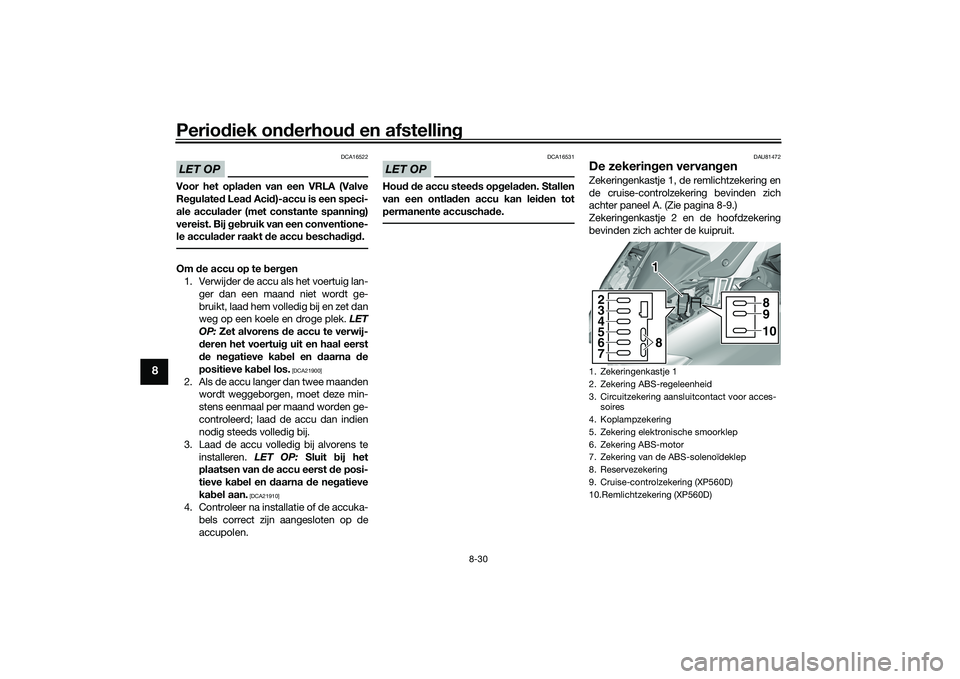

LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Aci d)-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le acculad er raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens d e accu te verwij-
d eren het voertui g uit en haal eerst
d e ne gatieve ka bel en daarna de
positieve ka bel los.
[DCA21900]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Sluit bij het
plaatsen van d e accu eerst de posi-
tieve ka bel en d aarna de neg atieve
ka bel aan.
[DCA21910]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU81472
De zekerin gen vervan genZekeringenkastje 1, de remlichtzekering en
de cruise-controlzekering bevinden zich
achter paneel A. (Zie pagina 8-9.)
Zekeringenkastje 2 en de hoofdzekering
bevinden zich achter de kuipruit.1. Zekeringenkastje 1
2. Zekering ABS-regeleenheid
3. Circuitzekering aansluitcontact voor acces-
soires
4. Koplampzekering
5. Zekering elektronische smoorklep
6. Zekering ABS-motor
7. Zekering van de ABS-solenoïdeklep
8. Reservezekering
9. Cruise-controlzekering (XP560D)
10.Remlichtzekering (XP560D)2
3
4
5
6
7
8
8
9
10
1 1
UB3TD0D0.book Page 30 Wedne
sday, September 4, 2019 2:53 PM

Periodiek on derhoud en afstelling
8-31
8

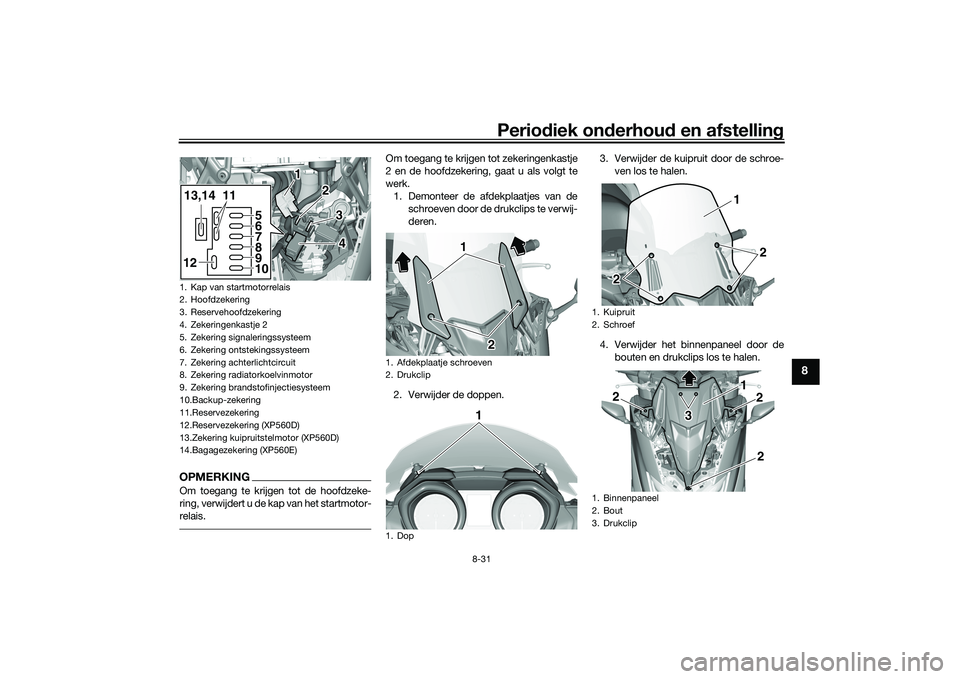

OPMERKINGOm toegang te krijgen tot de hoofdzeke-
ring, verwijdert u de kap van het startmotor-
relais.
Om toegang te krijgen tot zekeringenkastje
2 en de hoofdzekering, gaat u als volgt te
werk.
1. Demonteer de afdekplaatjes van de schroeven door de drukclips te verwij-
deren.
2. Verwijder de doppen. 3. Verwijder de kuipruit door de schroe-
ven los te halen.
4. Verwijder het binnenpaneel door de bouten en drukclips los te halen.
1. Kap van startmotorrelais
2. Hoofdzekering
3. Reservehoofdzekering
4. Zekeringenkastje 2
5. Zekering signaleringssysteem
6. Zekering ontstekingssysteem
7. Zekering achterlichtcircuit
8. Zekering radiatorkoelvinmotor
9. Zekering brandstofinjectiesysteem
10.Backup-zekering
11.Reservezekering
12.Reservezekering (XP560D)
13.Zekering kuipruitstelmotor (XP560D)
14.Bagagezekering (XP560E)
5
6
7
8
9
10
12 13,14 11
1 1
2
3
2
3
4
4
1. Afdekplaatje schroeven
2. Drukclip
1. Dop
1
212
1
1. Kuipruit
2. Schroef
1. Binnenpaneel
2. Bout
3. Drukclip
12
2 21 2
2
3 3
2
UB3TD0D0.book Page 31 Wedne sday, September 4, 2019 2:53 PM

Periodiek on derhou d en afstelling
8-32
8

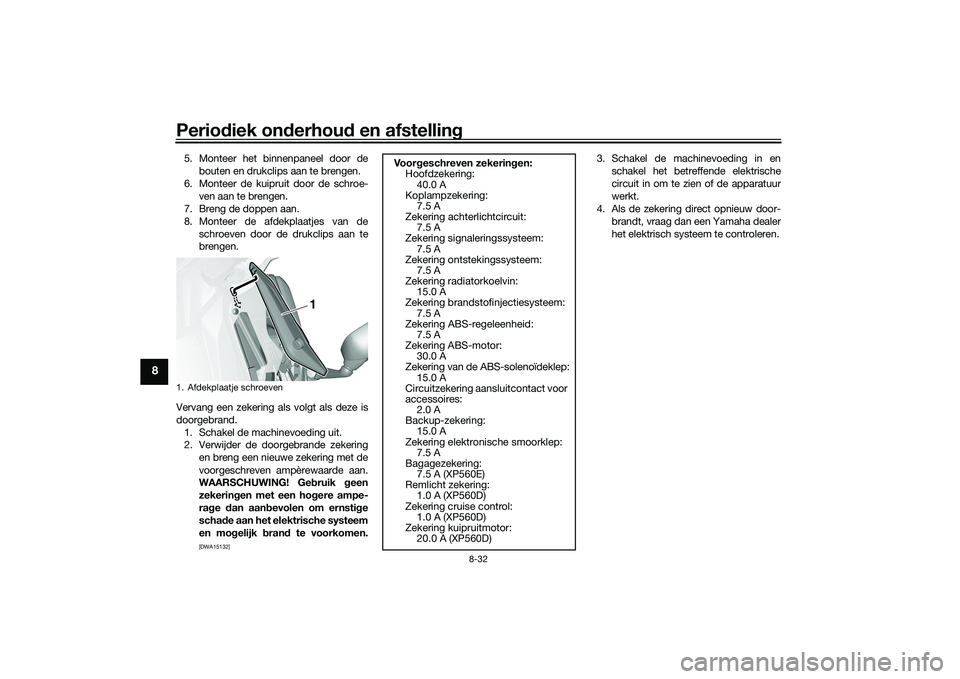

5. Monteer het binnenpaneel door de
bouten en drukclips aan te brengen.
6. Monteer de kuipruit door de schroe- ven aan te brengen.
7. Breng de doppen aan.
8. Monteer de afdekplaatjes van de
schroeven door de drukclips aan te
brengen.
Vervang een zekering als volgt als deze is
doorgebrand. 1. Schakel de machinevoeding uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
3. Schakel de machinevoeding in en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Afdekplaatje schroeven
1
Voor geschreven zekerin gen:
Hoofdzekering:
40.0 A
Koplampzekering: 7.5 A
Zekering achterlichtcircuit: 7.5 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 7.5 A
Zekering radiatorkoelvin: 15.0 A
Zekering brandstofinjectiesysteem:
7.5 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor: 30.0 AZekering van de ABS-solenoïdeklep:15.0 A
Circuitzekering aansluitcontact voor
accessoires:
2.0 A
Backup-zekering: 15.0 A
Zekering elektronische smoorklep: 7.5 A
Bagagezekering:
7.5 A (XP560E)
Remlicht zekering: 1.0 A (XP560D)
Zekering cruise control: 1.0 A (XP560D)
Zekering kuipruitmotor:
20.0 A (XP560D)
UB3TD0D0.book Page 32 Wedne sday, September 4, 2019 2:53 PM

Periodiek on derhoud en afstelling
8-33
8
DAU80380

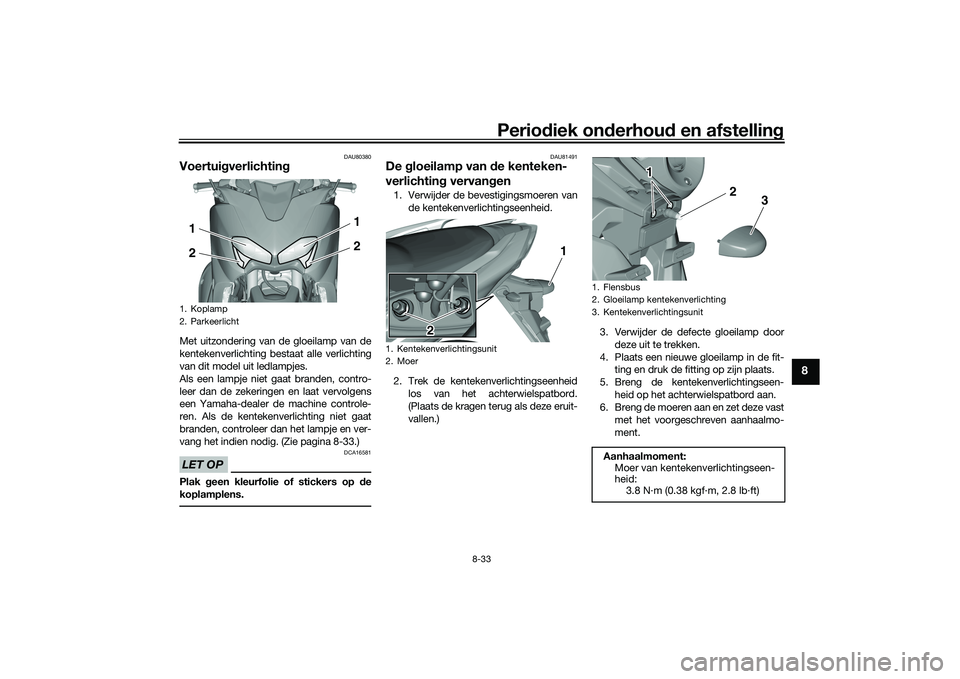

Voertui gverlichtin gMet uitzondering van de gloeilamp van de
kentekenverlichting bestaat alle verlichting
van dit model uit ledlampjes.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha-dealer de machine controle-
ren. Als de kentekenverlichting niet gaat
branden, controleer dan het lampje en ver-
vang het indien nodig. (Zie pagina 8-33.)LET OP
DCA16581
Plak geen kleurfolie of stickers op d e
koplamplens.
DAU81491
De gloeilamp van de kenteken-
verlichtin g vervan gen1. Verwijder de bevestigingsmoeren van
de kentekenverlichtingseenheid.
2. Trek de kentekenverlichtingseenheid los van het achterwielspatbord.
(Plaats de kragen terug als deze eruit-
vallen.) 3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Plaats een nieuwe gloeilamp in de fit- ting en druk de fitting op zijn plaats.
5. Breng de kentekenverlichtingseen- heid op het achterwielspatbord aan.
6. Breng de moeren aan en zet deze vast
met het voorgeschreven aanhaalmo-
ment.
1. Koplamp
2. Parkeerlicht2 1
2
1
1. Kentekenverlichtingsunit
2. Moer
21
1. Flensbus
2. Gloeilamp kentekenverlichting
3. Kentekenverlichtingsunit
Aanhaalmoment:
Moer van kentekenverlichtingseen-
heid:
3.8 N·m (0.38 kgf·m, 2.8 lb·ft)
3
2
1
UB3TD0D0.book Page 33 Wedne
sday, September 4, 2019 2:53 PM

Periodiek on derhou d en afstelling
8-34
8
DAU25865

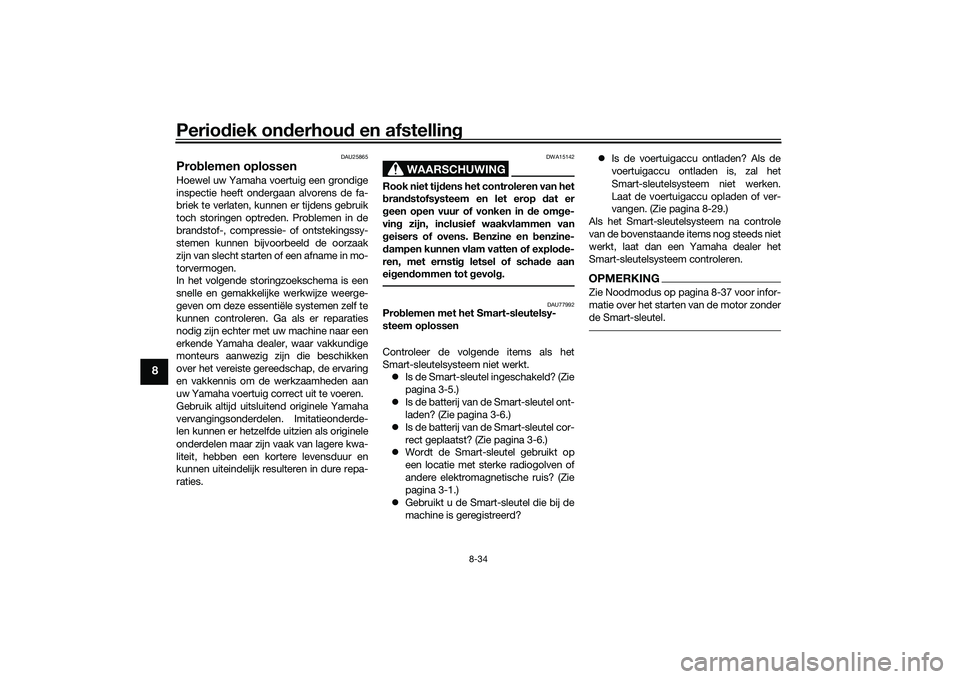

Prob lemen oplossenHoewel uw Yamaha voertuig een grondige
inspectie heeft ondergaan alvorens de fa-
briek te verlaten, kunnen er tijdens gebruik
toch storingen optreden. Problemen in de
brandstof-, compressie- of ontstekingssy-
stemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijk e werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga als er reparaties
nodig zijn echter met uw machine naar een
erkende Yamaha dealer, waar vakkundige
monteurs aanwezig zijn die beschikken
over het vereiste gereedschap, de ervaring
en vakkennis om de werkzaamheden aan
uw Yamaha voertuig correct uit te voeren.
Gebruik altijd uitsluitend originele Yamaha
vervangingsonderdelen. Imitatieonderde-
len kunnen er hetzelfde uitzien als originele
onderdelen maar zijn vaak van lagere kwa-
liteit, hebben een kortere levensduur en
kunnen uiteindelijk resulteren in dure repa-
raties.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot gevol g.
DAU77992
Pro blemen met het Smart-sleutelsy-
steem oplossen
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.  Is de Smart-sleutel ingeschakeld? (Zie
pagina 3-5.)
 Is de batterij van de Smart-sleutel ont-
laden? (Zie pagina 3-6.)
 Is de batterij van de Smart-sleutel cor-
rect geplaatst? (Zie pagina 3-6.)
 Wordt de Smart-sleutel gebruikt op
een locatie met sterke radiogolven of
andere elektromagnetische ruis? (Zie
pagina 3-1.)
 Gebruikt u de Smart-sleutel die bij de
machine is geregistreerd? 
Is de voertuigaccu ontladen? Als de
voertuigaccu ontladen is, zal het
Smart-sleutelsysteem niet werken.
Laat de voertuigaccu opladen of ver-
vangen. (Zie pagina 8-29.)
Als het Smart-sleutelsysteem na controle
van de bovenstaande items nog steeds niet
werkt, laat dan een Yamaha dealer het
Smart-sleutelsysteem controleren.
OPMERKINGZie Noodmodus op pagina 8-37 voor infor-
matie over het starten van de motor zonder
de Smart-sleutel.
UB3TD0D0.book Page 34 Wedne sday, September 4, 2019 2:53 PM

Periodiek on derhoud en afstelling
8-35
8
DAU86350

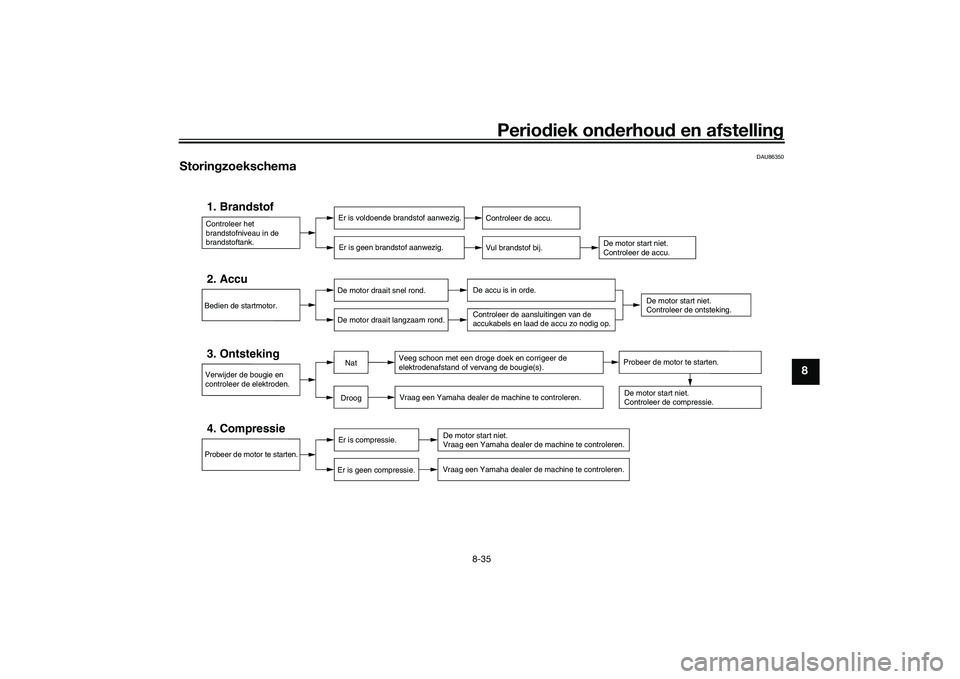

Storingzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Probeer de motor te starten.4. Compressie
Er is compressie.
Er is geen compressie.
Vraag een Yamaha dealer de machine te controleren.De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Veeg schoon met een droge doek en corrigeer de
elektrodenafstand of vervang de bougie(s). Vraag een Yamaha dealer de machine te controleren.
DroogNat
Probeer de motor te starten.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu zo nodig op.
UB3TD0D0.book Page 35 Wedne sday, September 4, 2019 2:53 PM

Periodiek on derhou d en afstelling
8-36
8
DAU86420
Motor raakt oververhit
WAARSCHUWING
DWAT1041
 Verwij der de ra diatorvul dop niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een han ddoek, aan over de rad iatorvul dop en draai deze dan lan gzaam linksom te gen
d e aanslag zodat de no g aanwezi ge druk kan ontsnappen. Druk de dop omlaa g zo dra het sis gelui d stopt en d raai deze links-
om en verwij der de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UB3TD0D0.book Page 36 Wedne sday, September 4, 2019 2:53 PM

Periodiek on derhoud en afstelling
8-37
8
DAU77373
Noodmo dusAls de Smart-sleutel verloren of bescha-
digd is geraakt of de batterij leeg is, kunt u
nog steeds de machine inschakelen en de
motor starten. U hebt hiervoor een mecha-
nische sleutel en het identificatienummer
van het Smart-sleutelsysteem nodig. Volg
de onderstaande stappen om de machine
te gebruiken in de noodmodus.OPMERKINGHet gebruik in de noodmodus wordt gean-
nuleerd wanneer de achtereenvolgende
stappen niet worden uitgevoerd binnen de
vereiste tijd voor elke stap of wanneer de
schakelaar “OFF/LOCK” wordt ingedrukt.1. Parkeer de machine op een veilige
plaats.
2. Ontgrendel het zadel door de mecha-
nische sleutel in het slot aan de rech-
terzijde te steken en linksom te
draaien. 3. Open het zadel en controleer of de
verlichting van de bagageruimte gaat
branden.
4. Druk eenmaal op de schakelaar “ON/ ”.
5. Beweeg het zadel binnen 10 secon- den drie keer omhoog en omlaag zon-
der het volledig te sluiten.
OPMERKINGGebruik de verlichting van het achterste
opbergcompartiment als indicatie bij het
omhoog- en omlaagbewegen van het za-
del.
Het controlelampje van het Smart-
sleutelsysteem op de snelheidsmeter
gaat gedurende drie seconden bran-
den om de overgang naar de nood-
modus aan te geven. 6. Gebruik nadat het controlelampje van
het Smart-sleutelsysteem is gedoofd
de schakelaar “ / ” om het identifi-
catienummer in te voeren.
1. Controlelampje Smart-sleutelsysteem “”
1. Identificatienummer
1 1
123456
1
UB3TD0D0.book Page 37 Wedne sday, September 4, 2019 2:53 PM

Periodiek on derhou d en afstelling
8-38
8

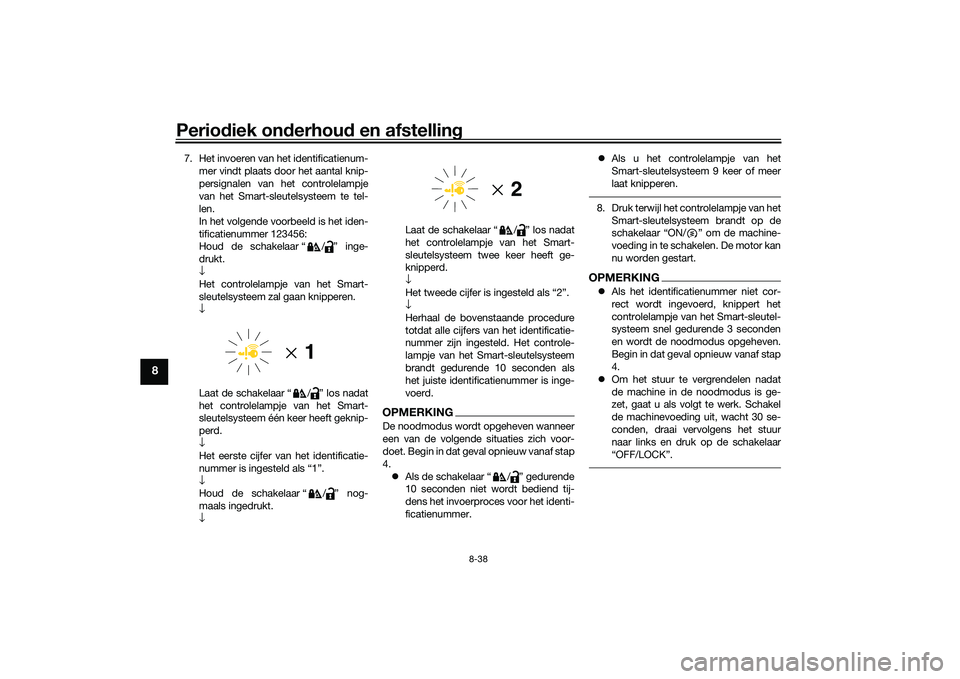

7. Het invoeren van het identificatienum-
mer vindt plaats door het aantal knip-
persignalen van het controlelampje
van het Smart-sleutelsysteem te tel-
len.
In het volgende voorbeeld is het iden-
tificatienummer 123456:
Houd de schakelaar “ / ” inge-
drukt.
↓
Het controlelampje van het Smart-
sleutelsysteem zal gaan knipperen.
↓
Laat de schakelaar “ / ” los nadat
het controlelampje van het Smart-
sleutelsysteem één keer heeft geknip-
perd.
↓
Het eerste cijfer van het identificatie-
nummer is ingesteld als “1”.
↓
Houd de schakelaar “ / ” nog-
maals ingedrukt.
↓ Laat de schakelaar “ / ” los nadat
het controlelampje van het Smart-
sleutelsysteem twee keer heeft ge-
knipperd.
↓
Het tweede cijfer is ingesteld als “2”.
↓
Herhaal de bovenstaande procedure
totdat alle cijfers van het identificatie-
nummer zijn ingesteld. Het controle-
lampje van het Smart-sleutelsysteem
brandt gedurende 10 seconden als
het juiste identificatienummer is inge-
voerd.
OPMERKINGDe noodmodus wordt opgeheven wanneer
een van de volgende situaties zich voor-
doet. Begin in dat geval opnieuw vanaf stap
4.
 Als de schakelaar “ / ” gedurende
10 seconden niet wordt bediend tij-
dens het invoerproces voor het identi-
ficatienummer. 
Als u het controlelampje van het
Smart-sleutelsysteem 9 keer of meer
laat knipperen.
8. Druk terwijl het controlelampje van het
Smart-sleutelsysteem brandt op de
schakelaar “ON/ ” om de machine-
voeding in te schakelen. De motor kan
nu worden gestart.OPMERKINGAls het identificatienummer niet cor-
rect wordt ingevoerd, knippert het
controlelampje van het Smart-sleutel-
systeem snel gedurende 3 seconden
en wordt de noodmodus opgeheven.
Begin in dat geval opnieuw vanaf stap
4.
 Om het stuur te vergrendelen nadat
de machine in de noodmodus is ge-
zet, gaat u als volgt te werk. Schakel
de machinevoeding uit, wacht 30 se-
conden, draai vervolgens het stuur
naar links en druk op de schakelaar
“OFF/LOCK”.
UB3TD0D0.book Page 38 Wedne sday, September 4, 2019 2:53 PM
