YAMAHA TMAX 2020 Manuale duso (in Italian)

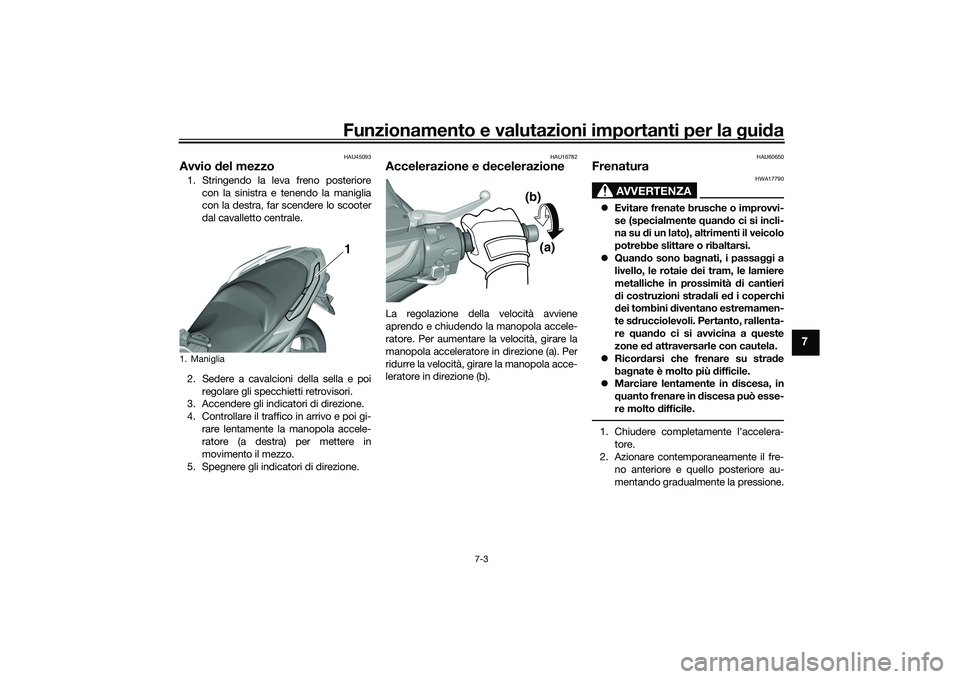

Funzionamento e valutazioni importanti per la gui da
7-3
7
HAU45093
Avvio del mezzo1. Stringendo la leva freno posteriore
con la sinistra e tenendo la maniglia
con la destra, far scendere lo scooter
dal cavalletto centrale.
2. Sedere a cavalcioni della sella e poi regolare gli specchietti retrovisori.
3. Accendere gli indicatori di direzione.
4. Controllare il traffico in arrivo e poi gi-
rare lentamente la manopola accele-
ratore (a destra) per mettere in
movimento il mezzo.
5. Spegnere gli indicatori di direzione.
HAU16782
Accelerazione e decelerazioneLa regolazione della velocità avviene
aprendo e chiudendo la manopola accele-
ratore. Per aumentare la velocità, girare la
manopola acceleratore in direzione (a). Per
ridurre la velocità, girare la manopola acce-
leratore in direzione (b).
HAU60650
Frenatura
AVVERTENZA
HWA17790
 Evitare frenate brusche o improvvi-
se (specialmente quand o ci si incli-
na su d i un lato), altrimenti il veicolo
potrebbe slittare o ribaltarsi.
 Quan do sono ba gnati, i passa ggi a
livello, le rotaie d ei tram, le lamiere
metalliche in prossimità di cantieri
d i costruzioni stra dali e d i coperchi
d ei tombini d iventano estremamen-
te s drucciolevoli. Pertanto, rallenta-
re quand o ci si avvicina a q ueste
zone e d attraversarle con cautela.
 Ricor darsi che frenare su stra de
ba gnate è molto più difficile.
 Marciare lentamente in discesa, in
q uanto frenare in discesa può esse-
re molto difficile.1. Chiudere completamente l’accelera-
tore.
2. Azionare contemporaneamente il fre- no anteriore e quello posteriore au-
mentando gradualmente la pressione.
1. Maniglia
1
(a)
(b)
UB3TH0H0.book Page 3 Wednesday, September 4, 2019 9:18 AM

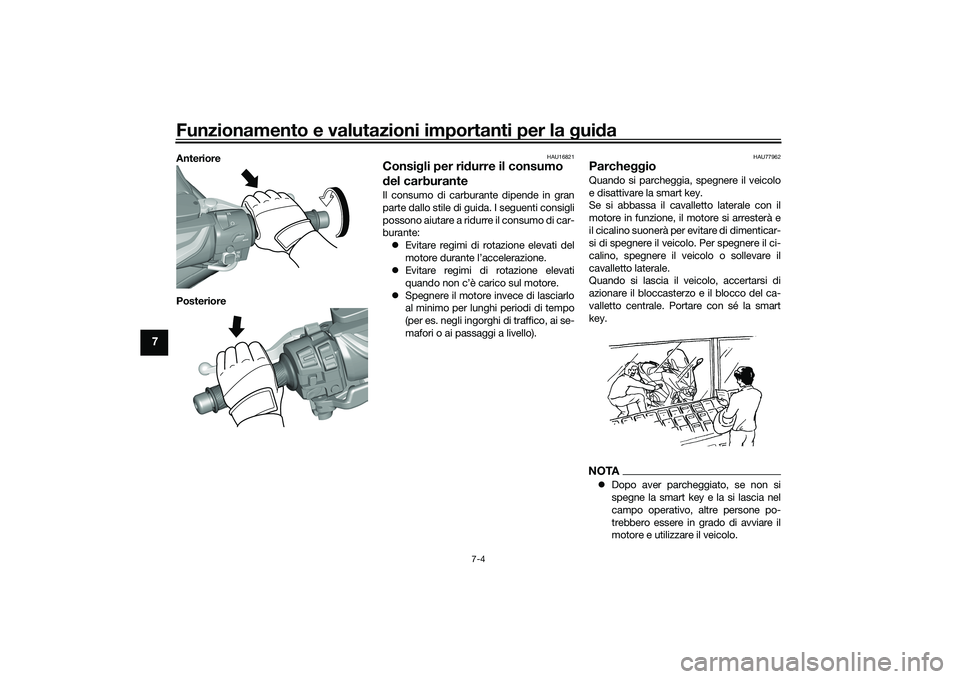

Funzionamento e valutazioni importanti per la gui da
7-4
7
Anteriore
Posteriore
HAU16821
Consig li per ridurre il consumo
d el carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
 Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
 Evitare regimi di rotazione elevati
quando non c’è carico sul motore.
 Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU77962
Parche ggioQuando si parcheggia, spegnere il veicolo
e disattivare la smart key.
Se si abbassa il cavalletto laterale con il
motore in funzione, il motore si arresterà e
il cicalino suonerà per evitare di dimenticar-
si di spegnere il veicolo. Per spegnere il ci-
calino, spegnere il veicolo o sollevare il
cavalletto laterale.
Quando si lascia il veicolo, accertarsi di
azionare il bloccasterzo e il blocco del ca-
valletto centrale. Portare con sé la smart
key.NOTADopo aver parcheggiato, se non si
spegne la smart key e la si lascia nel
campo operativo, altre persone po-
trebbero essere in grado di avviare il
motore e utilizzare il veicolo.
UB3TH0H0.book Page 4 Wednesday, September 4, 2019 9:18 AM

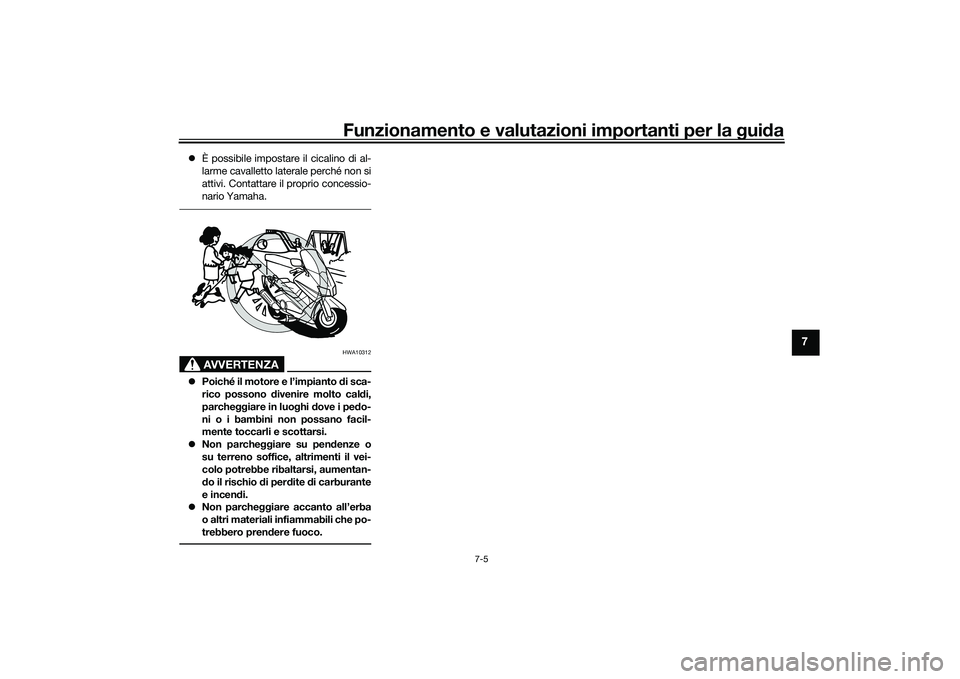

Funzionamento e valutazioni importanti per la gui da
7-5
7
 È possibile impostare il cicalino di al-
larme cavalletto laterale perché non si
attivi. Contattare il proprio concessio-
nario Yamaha.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto di sca-
rico possono divenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
 Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio d i perdite di carburante
e incen di.
 Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
UB3TH0H0.book Page 5 Wednesday, September 4, 2019 9:18 AM

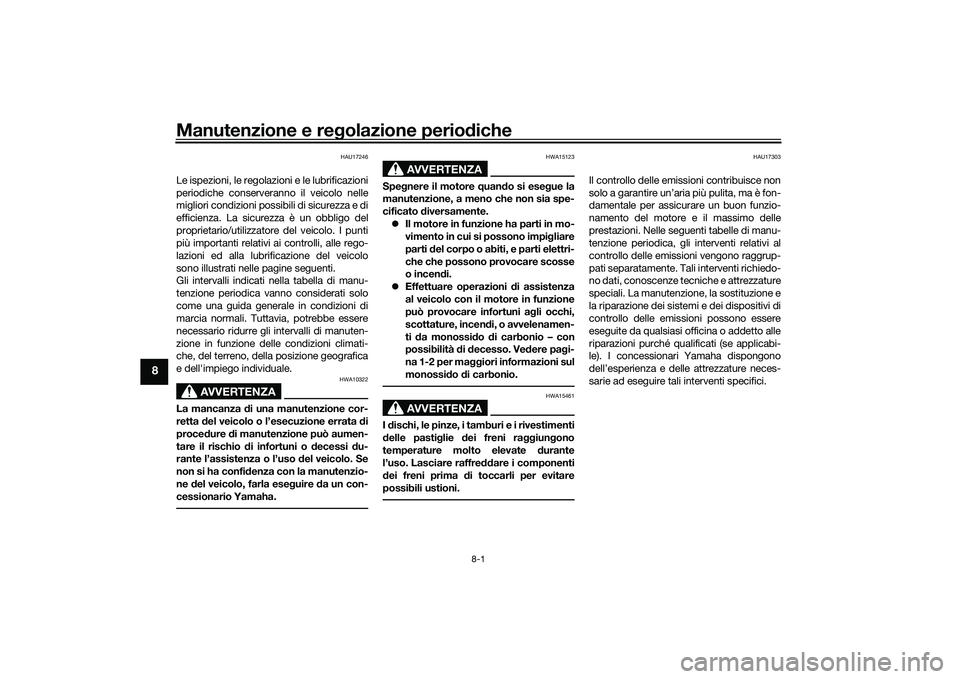

Manutenzione e regolazione perio diche
8-1
8
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza d i una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio di infortuni o d ecessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confi denza con la manutenzio-
ne del veicolo, farla eseg uire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore q uando si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
 Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
 Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con
possibilità di d ecesso. Ved ere pagi-
na 1-2 per ma ggiori informazioni sul
monossi do d i carbonio.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pasti glie dei freni raggiun gono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima d i toccarli per evitare
possibili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
UB3TH0H0.book Page 1 Wednesday, September 4, 2019 9:18 AM

Manutenzione e regolazione perio diche
8-2
8

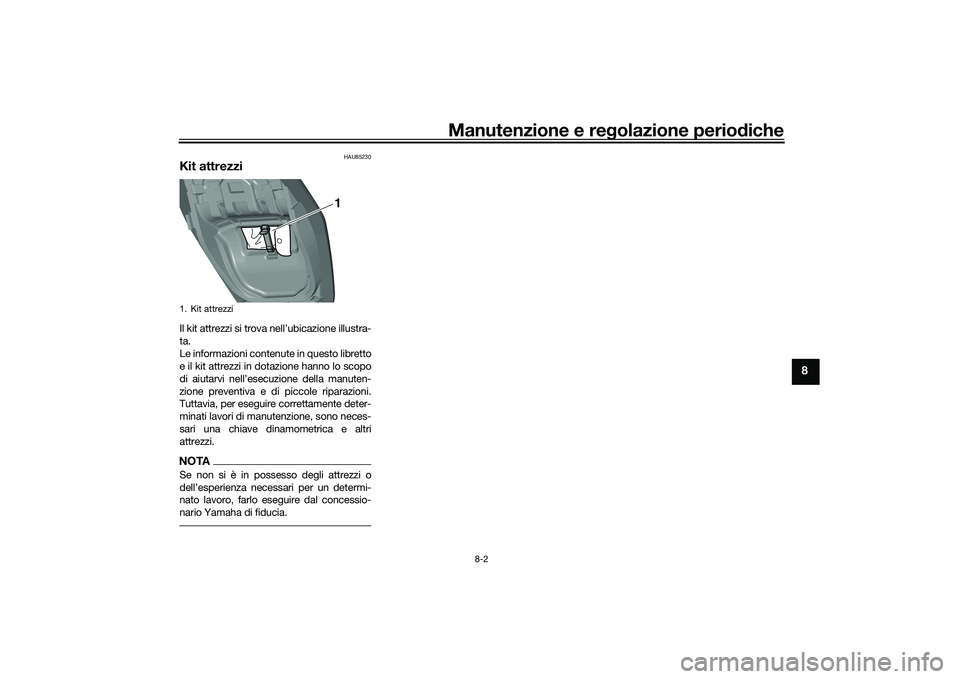

HAU85230
Kit attrezziIl kit attrezzi si trova nell’ubicazione illustra-
ta.
Le informazioni contenute in questo libretto
e il kit attrezzi in dotazione hanno lo scopo
di aiutarvi nell’esecuzione della manuten-
zione preventiva e di piccole riparazioni.
Tuttavia, per eseguire correttamente deter-
minati lavori di manutenzione, sono neces-
sari una chiave dinamometrica e altri
attrezzi.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Kit attrezzi
1
UB3TH0H0.book Page 2 Wednesday, September 4, 2019 9:18 AM

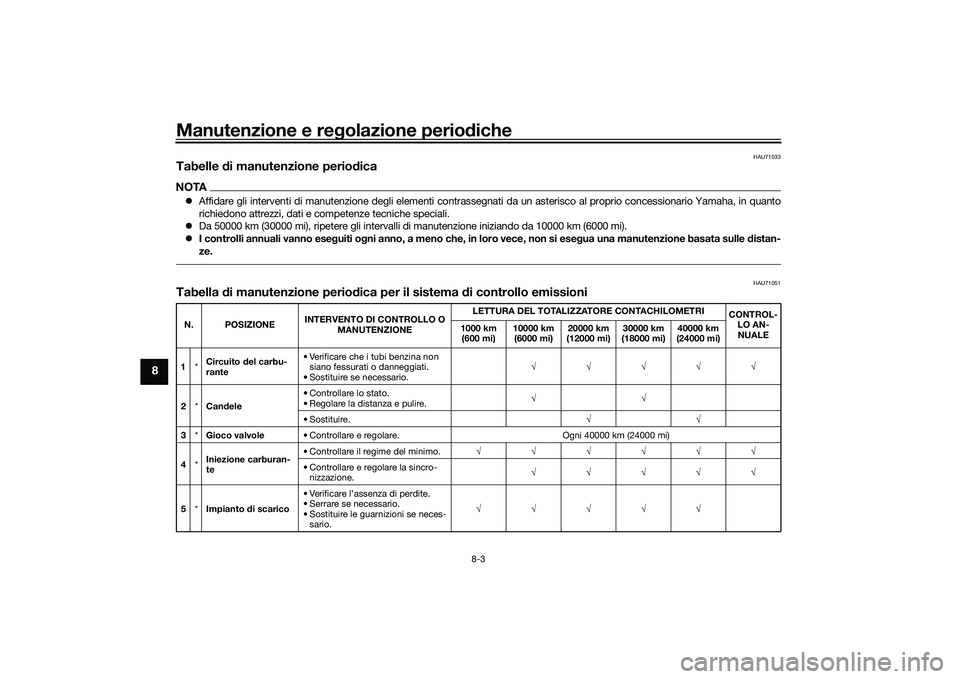

Manutenzione e regolazione perio diche
8-3
8
HAU71033
Tabelle di manutenzione period icaNOTAAffidare gli interventi di manutenzione degli elementi contrassegnati da un asterisco al proprio concessionario Yamaha, in quan to
richiedono attrezzi, dati e competenze tecniche speciali.
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 I controlli annuali vanno eseg uiti ogni anno, a meno che, in loro vece, non si ese gua una manutenzione basata sulle distan-
ze.
HAU71051
Tabella di manutenzione period ica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario. √√√√√
2 *Can dele • Controllare lo stato.
• Regolare la distanza e pulire.
√√
• Sostituire. √√
3 *Gioco valvole • Controllare e regolare. Ogni 40000 km (24000 mi)
4 *Iniezione carburan-
te • Controllare il regime del minimo.
√√√√√√
• Controllare e regolare la sincro- nizzazione. √√√√√
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire le guarnizioni se neces-
sario. √√√√√
UB3TH0H0.book Page 3 Wednesday, September 4, 2019 9:18 AM

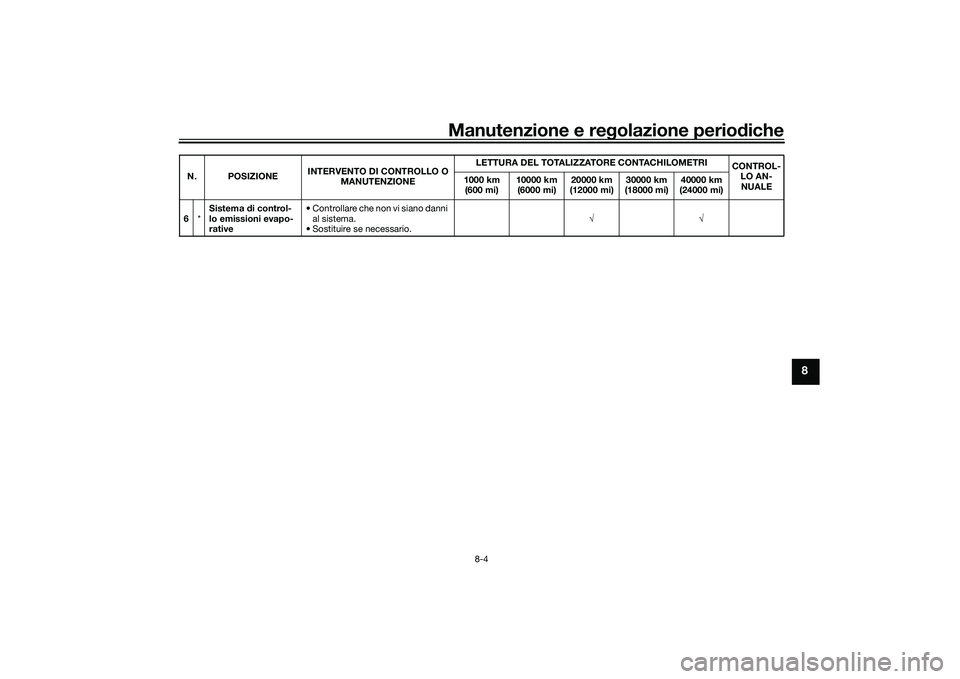

Manutenzione e regolazione perio diche
8-4
8
6 *Sistema
di control-
lo emissioni evapo-
rative • Controllare che non vi siano danni
al sistema.
• Sostituire se necessario. √√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TH0H0.book Page 4 Wednesday, September 4, 2019 9:18 AM

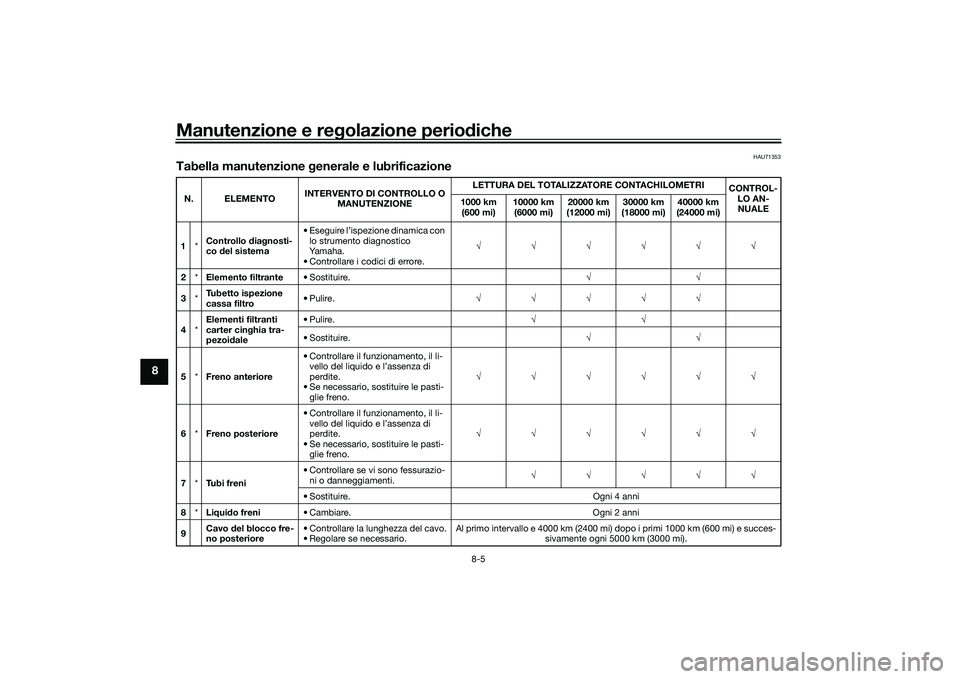

Manutenzione e regolazione perio diche
8-5
8
HAU71353
Tabella manutenzione generale e lubrificazioneN. ELEMENTO INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Controllo
dia gnosti-
co del sistema • Eseguire l’ispezione dinamica con
lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore. √√√√√√
2 *Elemento filtrante • Sostituire. √√
3 *Tubetto ispezione
cassa filtro
•Pulire.
√√√√√
4 *Elementi filtranti
carter cin
ghia tra-
pezoi dale •Pulire.
√√
• Sostituire. √√
5 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno. √√√√√√
6 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno. √√√√√√
7 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti. √√√√√
• Sostituire. Ogni 4 anni
8 *Liqui do freni • Cambiare. Ogni 2 anni
9 Cavo
del blocco fre-
no posteriore • Controllare la lunghezza del cavo.
• Regolare se necessario. Al primo intervallo e 4000 km (2400 mi) dopo i primi 1000 km (600 mi) e succes-
sivamente ogni 5000 km (3000 mi).
UB3TH0H0.book Page 5 Wednesday, September 4, 2019 9:18 AM

Manutenzione e regolazione perio diche
8-6
8
10 *Blocco freno poste-
riore • Controllare il funzionamento.
• Regolare.
√√√√√√
11 *Ruote • Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario. √√√√
12 *Pneumatici • Controllare la profondità battistra-
da e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
13 *Cuscinetti ruote • Controllare che il cuscinetto non
sia allentato o danneggiato. √√√√
14 *Cin
ghia di trasmis-
sione • Controllare lo stato della cinghia.
• Sostituire se danneggiata.
• Controllare la tensione della cin-
ghia.
• Regolare se necessario. Al primo intervallo e ogni 10000 km (6000 mi) fino a 40000 km (24000 mi) e suc-
cessivamente ogni 5000 km (3000 mi).
15 *Pule
ggia con duttri-
ce e albero secon-
d ario • Lubrificare.
√√
16 *Cuscinetti
dello
sterzo • Controllare che i gruppi dei cusci-
netti non siano allentati. √√ √
• Riempire moderatamente con grasso a base di sapone di litio. √√
17 *Fissa
ggi d ella parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TH0H0.book Page 6 Wednesday, September 4, 2019 9:18 AM

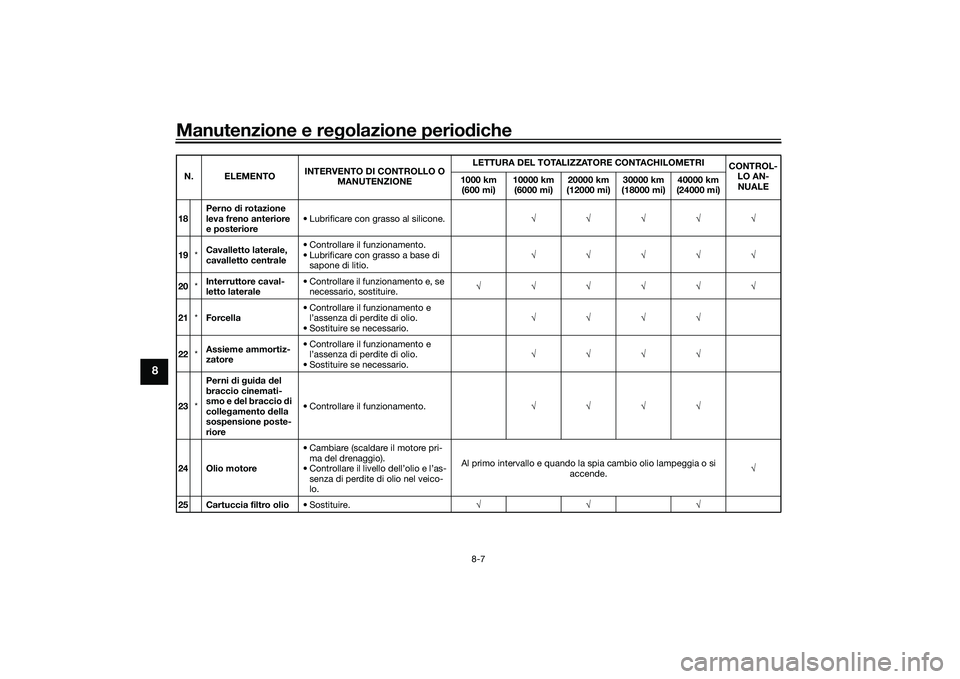

Manutenzione e regolazione perio diche
8-7
8
18 Perno
di rotazione
leva freno anteriore
e posteriore • Lubrificare con grasso al silicone.
√√√√√
19 *Cavalletto laterale,
cavalletto centrale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
20 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire. √√√√√√
21 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
22 *Assieme ammortiz-
zatore • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
23 *Perni
di g ui da del
braccio cinemati-
smo e d el braccio d i
colle gamento della
sospensione poste-
riore • Controllare il funzionamento.
√√√√
24 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo. Al primo intervallo e quando la spia cambio olio lampeggia o si
accende. √
25 Cartuccia filtro olio • Sostituire. √√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB3TH0H0.book Page 7 Wednesday, September 4, 2019 9:18 AM
