Funzioni speciali
4-4
4
NOTALa modalità di guida corrente è visua-
lizzata nel display della modalità di
guida (pagina 5-7).
 La modalità di guida corrente viene
salvata quando si spegne il veicolo.
 Non è possibile modificare D-mode
mentre è attivato il regolatore automa-
tico della velocità (XP560D).Mo dalità Tourin g “T”
La modalità Touring “T” è adatta per varie
condizioni di guida.
Questa modalità consente al conducente di
godere di una guidabilità fluida dalla gam-
ma di bassa velocità alla gamma di velocità
elevata.
Mo dalità Sport “S”
Questa modalità offre una risposta più
sportiva del motore nella gamma di velocità
da bassa a media rispetto alla modalità
Touring.
HAU88850
Sistema di controllo della trazio-
neIl sistema di controllo della trazione (TCS)
contribuisce a mantenere la trazione in fase
di accelerazione su fondi sdrucciolevoli,
quali strade non asfaltate o bagnate. Se i
sensori rilevano un principio di slittamento
(pattinamento incontrollato) della ruota po-
steriore, il sistema di controllo della trazione
interviene regolando opportunamente la
potenza erogata dal motore fino al ripristino
della trazione.
Quando è stato attivato il controllo della tra-
zione, la spia di segnalazione “ ” lam-
peggerà. È possibile notare variazioni della
risposta del motore o dei rumori di scarico.
AVVERTENZA
HWA18860
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo della trazione impe disce
la per dita della trazione dovuta a d ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela le superfici che potrebbero essere
s
d rucciolevoli e d evitare le superfici ec-
cessivamente s drucciolevoli.
Impostazione del sistema d i controllo
d ella trazione
Il controllo della trazione si attiva automati-
camente all’accensione del veicolo.
Per disattivare il sistema di controllo della
trazione, vedere pagina 5-11.NOTADisattivare il sistema di controllo della tra-
zione per aiutare a liberare la ruota poste-
riore nel caso in cui il veicolo rimanga
impantanato in fango, sabbia o altre super-
fici a bassa consistenza.1. Spia di segnalazione sistema di controllo della trazione “ ”
1 1
1
UB3TH0H0.book Page 4 Wednesday, September 4, 2019 9:18 AM

Funzioni speciali
4-5
4
ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Vedere pa gina 8-20.) L’uso
d i pneumatici d i dimensioni diverse im-
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema di
controllo della trazione.Azzeramento del sistema di controllo
d ella trazione
Il sistema di controllo della trazione si disat-
tiverà automaticame nte in determinate
condizioni, ad esempio quando viene rile-
vato un guasto del sensore o quando solo
una ruota può ruotare per più di alcuni se-
condi. In questo caso, la spia di
segnalazione “ ” si accenderà.NOTAQuando il veicolo è sul cavalletto centrale,
non accelerare il motore per un periodo di
tempo prolungato. In caso contrario, il si-
stema di controllo della trazione si disatti-
verà automaticamente e dovrà essere
reimpostato.Se il sistema di controllo della trazione si di-
sattiva automaticamente, ripristinarlo gui-
dando in condizioni normali.
NOTASe la spia di segnalazione “ ” resta ac-
cesa dopo l’azzerament o, il veicolo potreb-
be ancora essere usato; tuttavia, fare
controllare il veicolo da un concessionario
Yamaha non appena possibile.
UB3TH0H0.book Page 5 Wednesday, September 4, 2019 9:18 AM

Strumento e funzioni di controllo
5-3
5
HAU88690
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando l’abbagliante del faro è acceso.
HAU77550
Spie del re golatore automatico della ve-
locità
Vedere pagina 4-1 per spiegazioni in merito
a queste spie.
HAU88710
Spia di se gnalazione guasto (MIL) “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema al motore o a un al-
tro sistema di comando del veicolo. Se
questo accade, far controllare il sistema
diagnostico di bordo da un concessionario
Yamaha. Si può controllare il circuito elettri-
co della spia accendendo il veicolo. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi. Se inizialmente la spia non si
accende quando si accende il veicolo, o se
la spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.ATTENZIONE
HCA26820
Se la spia MIL inizia a lampe ggiare, ab-
bassare il re gime del motore per evitare
d anni all’impianto di scarico.
NOTAIl motore viene comandato sensibilmente
affinché il sistema diagnostico di bordo rile-
vi il deterioramento e il guasto del sistema
di controllo delle emissioni. Data questa ca-
ratteristica tecnica, la spia MIL potrebbe
accendersi o lampeggiare a causa di modi-
fiche al veicolo, assenza di manutenzione,
uso eccessivo o improprio del motociclo.
Per evitarlo, osservare le seguenti precau-
zioni.
 Non tentare di modificare il software
della centralina del motore.
 Non aggiungere accessori elettrici che
interferiscano con il comando del mo-
tore.
 Non utilizzare accessori o componenti
aftermarket, quali sospensione, can-
dele, iniettori, impianto di scarico, ecc.
 Non modificare le caratteristiche tec-
niche del sistema di trazione (catena,
corone, ruote, pneumatici, ecc.).
 Non rimuovere o alterare il sensore
O2, il sistema d’induzione aria o i
componenti di scarico (catalizzatori o
EXUP, ecc.).
 Mantenere la cinghia trapezoidale e la
cinghia di trasmissione corrette (se
presenti).
 Mantenere la pressione corretta degli
pneumatici. 
Evitare l’uso estremo del veicolo. Ad
esempio, aprendo e chiudendo ripe-
tutamente o eccessivamente l’accele-
ratore, guidando ad alta velocità,
effettuando burnout, impennate, ecc.
HAU77075
Spia ABS “ ”
Questa spia si accende se viene rilevato un
problema nell’ABS. (Vedere pagina 5-19.)
Quando si accende il veicolo, questa spia si
accende e si spegne dopo aver raggiunto
una velocità di crociera di 10 km/h (6 mi/h).
Se la spia:
 non si accende quando si accende il
veicolo
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
 si accende o lampeggia durante la
guida
è possibile che il sistema frenante anti-
bloccaggio non funzioni correttamente. Far
controllare il veicolo da un concessionario
Yamaha il prima possibile.
AVVERTENZA
HWA16043
Se la spia ABS non si spe gne dopo aver
ra ggiunto una velocità d i 10 km/h (6
mi/h) oppure se la spia ABS si accen de
mentre si è in marcia:
UB3TH0H0.book Page 3 Wednesday, September 4, 2019 9:18 AM

Strumento e funzioni di controllo
5-19
5
NOTARicordarsi di controllare che la ruota poste-
riore non si muova quando la leva di blocco
freno posteriore è attivata.
AVVERTENZA
HWA12362
Non spostare mai la leva di blocco del
freno posteriore verso sinistra mentre il
veicolo è in movimento, altrimenti si po-
trebbe per dere il controllo o causare un
inci dente. Accertarsi che il veicolo si sia
arrestato prima di spostare la leva di
blocco del freno posteriore verso sini-
stra.
HAU65582
Sistema frenante anti-blocca g-
g io (ABS)L’ABS di questo modello comprende un si-
stema elettronico di comando doppio che
agisce indipendentemente sul freno ante-
riore e su quello posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulle leve del freno. In que-
sta situazione, continuare ad azionare i fre-
ni e lasciare che l’ABS intervenga; non
“pompare” sui freni perché questa azione
ridurrebbe l’efficacia della frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la di-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla distanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA L’ABS esegue un controllo di autodia-
gnosi ogni volta che il veicolo si avvia
e viaggia ad una velocità di 10 km/h (6
mi/h) o superiore. Durante il controllo,
si può sentire uno scatto e se si aziona
anche solo leggermente una delle leve
dei freni, si può avvertire una vibrazio-
ne sulla leva, ma questo sintomo non
è indice di anomalia.
 Questo ABS ha una modalità di prova
che consente al proprietario di prova-
re la sensazione di pulsazioni sulle
leve freno quando l’ABS è attivo. Tut-
tavia sono necessari degli attrezzi
speciali, per cui consigliamo di con-
sultare un concessionario Yamaha.ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza di tale precauzione
provoca il funzionamento improprio
d ell’ABS.
UB3TH0H0.book Page 19 Wednesday, September 4, 2019 9:18 AM

Strumento e funzioni di controllo
5-20
5
HAU77324
Tappo serbatoio carburantePer accedere al serbatoio carburante, apri-
re il coperchio tappo serbatoio carburante.
(Vedere pagina 3-10.)
Per togliere il tappo serbatoio carburante,
premere il tasto di sblocco e ruotare il tap-
po serbatoio carburante in senso antiora-
rio. Per installare il tappo serbatoio carburante,
ruotarlo in senso orario finché il tasto di
sblocco viene fuori.
AVVERTENZA
HWA11263
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente e bloc-
cato in posizione prima
di utilizzare il
veicolo. Le per dite di carburante costitu-
iscono un rischio d ’incendio.
1. Rotore del sensore ruota anteriore
2. Sensore ruota anteriore
1. Rotore del sensore ruota posteriore
2. Sensore ruota posteriore
1212
1. Coperchietto del tappo serbatoio carburan-
te
1
1. Pulsante di rilascio blocco
2. Tappo serbatoio carburante
1 2
UB3TH0H0.book Page 20 Wednesday, September 4, 2019 9:18 AM

Funzionamento e valutazioni importanti per la gui da
7-2
7
HAU88770
Avviare il motoreIl sistema d’interruzione circuito accensio-
ne consente l’avviamento quando il caval-
letto laterale è alzato.
Per avviare il motore1. Con la smart key attivata, avvicinarsi
al veicolo.
2. Premere l’interruttore “ON/ ” e posi- zionare l’interruttore arresto motore
nella posizione di funzionamento.
All’autenticazione della smart key, il
cicalino suonerà due volte e il cavallet-
to centrale e il bloccasterzo (se azio-
nato) verranno sbloccati.
3. Verificare che le spie di segnalazione e di avviso si accendano per qualche
secondo e poi si spengano. (Vedere
pagina 5-2.)NOTANon avviare il motore se la spia di se-
gnalazione guasto resta accesa.
 La spia ABS deve accendersi e rima-
nere accesa finché il veicolo non rag-
giunge una velocità di 10 km/h (6
mi/h).
ATTENZIONE
HCA24110
Se una spia d ’avvertimento o di se gnala-
zione non funziona come prece dente-
mente descritto, fare controllare il
veicolo da un concessionario Yamaha.4. Chiudere completa mente l’accelera-
tore.
5. Mentre si aziona il freno anteriore o posteriore, premere l’interruttore
“ON/ ”.
6. Rilasciare l’interruttore “ON/ ” all’avvio del motore o dopo 5 secondi.
Attendere 10 secondi prima di preme-
re di nuovo l’interruttore per consenti-
re il ripristino della tensione della
batteria.ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU88780
NOTAQuesto modello è equipaggiato con:
 un sensore dell’angolo di inclinazione.
Questo sensore arresta il motore in
caso di ribaltamento del veicolo. In
questo caso, la spia di segnalazione
guasto si accende, ma non è sintomo
di anomalia. Spegnere e riaccendere il
veicolo per annullare la spia di segna-
lazione. Se non lo si fa, si impedisce al
motore di avviarsi nonostante il moto-
re inizi a girare quando si preme l’in-
terruttore avviamento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. Se il motore si spegne,
premere semplicemente l’interruttore
avviamento per riavviare il motore.
UB3TH0H0.book Page 2 Wednesday, September 4, 2019 9:18 AM

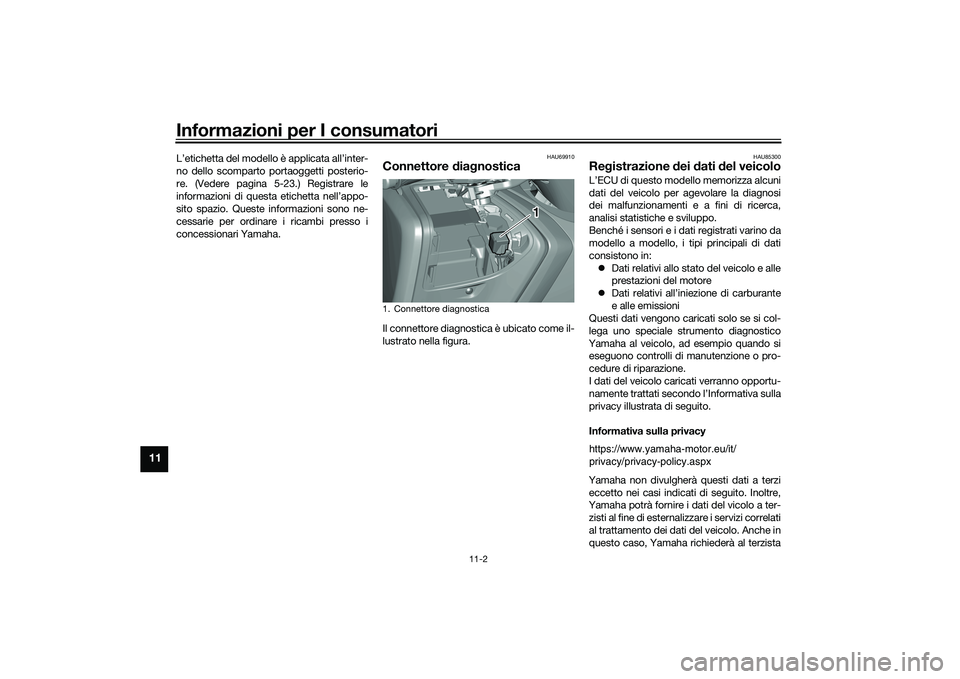

Informazioni per I consumatori
11-2
11
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posterio-
re. (Vedere pagina 5-23.) Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
HAU69910
Connettore dia gnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Re gistrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
1. Connettore diagnostica
1
https://www.yamaha-motor.e u/it/
privacy/privacy-policy.aspx
UB3TH0H0.book Page 2 Wednesday, September 4, 2019 9:18 AM
