YAMAHA TRACER 700 2021 Manuale de Empleo (in Spanish)

Especificaciones
8-2
8
Fabricante/modelo:MICHELIN/PILOT ROAD 4Neumático trasero:Tipo:
Sin cámara
Tipo: Sin cámara
Tamaño: 180/55 ZR 17 M/C (73W)
Fabricante/modelo:
MICHELIN/PILOT ROAD 4 R TLCarga:Carga máxima:181 kg (399 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Freno delantero:Tipo:
Freno hidráulico de doble discoFreno trasero:Tipo:Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópicaSuspensión trasera:Tipo:Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:12 VBatería:Modelo:
YTZ7S Voltaje, capacidad:
12 V, 6.3 Ah (20 HR)
Potencia de la bombilla:Faro:
LED
Luz de freno y posterior: LED
Luz de intermitencia delantera: LED
Luz de intermitencia trasera:
LED
Luz auxiliar: LED
Luz de la matrícula: 5.0 W × 1
UB4TS2S0.book Page 2 Thursday, August 27, 2020 1:40 PM

Información para el consumidor
9-1
9
SAU53562

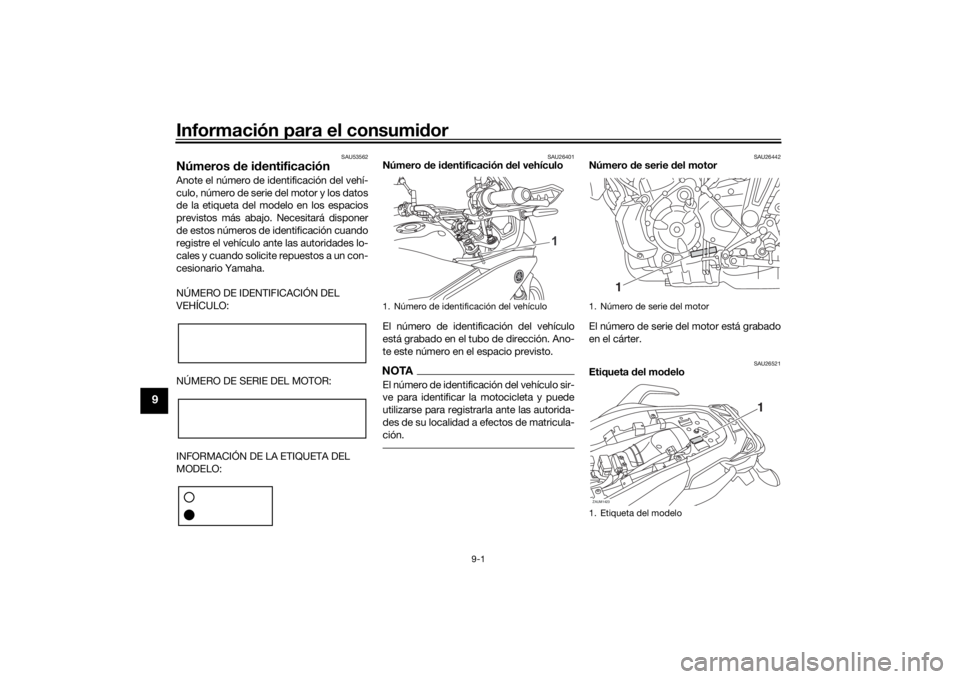

Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26521
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
ZAUM1423
UB4TS2S0.book Page 1 Thursday, August 27, 2020 1:40 PM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
Anote los datos que figuran en esta etique-
ta en el espacio previsto. Necesitará estos
datos cuando solicite repuestos a un con-
cesionario Yamaha.
SAU69910

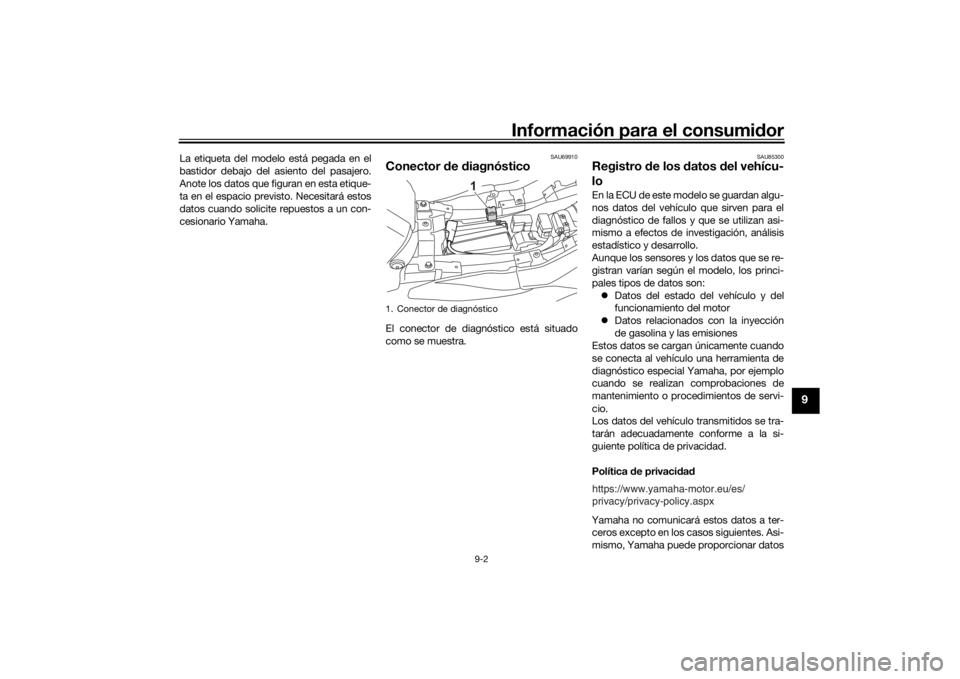

Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU85300
Registro de los d atos del vehícu-
loEn la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se tra-
tarán adecuadamente conforme a la si-
guiente política de privacidad.
Política de privaci dad
Yamaha no comunicará estos datos a ter-
ceros excepto en los casos siguientes. Asi-
mismo, Yamaha puede proporcionar datos
1. Conector de diagnóstico
1
https://www.yamaha-motor.eu/es/
privacy/privacy-policy.aspx
UB4TS2S0.book Page 2 Thursday, August 27, 2020 1:40 PM

Información para el consumidor
9-3
9
del vehículo a una empresa a fin de contra-
tar servicios relacionados con la gestión de
datos del vehículo. Aun en ese caso,
Yamaha requerirá a la empresa que gestio- ne adecuadamente los datos del vehículo
que le ha proporcionado y gestionará ade-
cuadamente los datos.  Con el consentimiento del propietario
del vehículo
 Cuando la ley le obligue a ello
 Para su uso por parte de Yamaha en
un litigio
 Cuando los datos no estén relaciona-
dos con un vehículo o un propietario
concretosUB4TS2S0.book Page 3 Thursday, August 27, 2020 1:40 PM

10-1
10
Índice alfabético
AABS....................................................... 3-15
Aceite de motor y cartucho
del filtro de aceite ............................... 6-11
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta....................... 6-35
Arranque del motor................................. 5-2
Asiento.................................................. 3-19BBatería .................................................. 6-31
Bombilla de la luz de la matrícula, cambio ............................................... 6-34
Bombona .............................................. 6-11
Bujías, comprobación........................... 6-10CCaballete lateral.................................... 3-24
Caballete lateral, comprobación y engrase ................... 6-29
Cable del portacascos ......................... 3-19
Cables, comprobación y engrase ........ 6-27
Cadena de transmisión, limpieza y engrase.............................. 6-26
Cambio de marchas ............................... 5-3
Catalizador ........................................... 3-18
Cojinetes de las ruedas, comprobación .................................... 6-31
Color mate, precaución .......................... 7-1
Compartimento portaobjetos ............... 3-20
Conector de corriente continua............ 3-24
Conector de diagnóstico ........................ 9-2
Conjunto amortiguador, ajuste ............. 3-22
Conmutador de la luz de cruce/carretera ................................... 3-12 Consumo de gasolina,
consejos para reducirlo ....................... 5-4
Cuadro de identificación de averías .... 6-36
Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-30EEl motor se recalienta .......................... 6-37
Especificaciones .................................... 8-1
Estacionamiento .................................... 5-4
Etiqueta del modelo ............................... 9-1FFijaciones de la correa del equipaje..... 3-23
Filtro de aire y tubo de drenaje, cambio y limpieza .............................. 6-16
Fusibles, cambio .................................. 6-32GGasolina ............................................... 3-16HHolgura de las válvulas ........................ 6-17
Horquilla delantera, ajuste ................... 3-21
Horquilla delantera, comprobación...... 6-30IIdentificación de averías ...................... 6-35
Indicador multifunción ........................... 3-6
Información relativa a la seguridad ........ 1-1
Interruptor de intermitencia.................. 3-12
Interruptor de la bocina........................ 3-12
Interruptor de luces de emergencia ..... 3-13
Interruptor de paro/ marcha/arranque ............................... 3-12
Interruptor de ráfagas .......................... 3-12
Interruptores de la luz de freno ............ 6-22
Interruptores del manillar ..................... 3-12 Interruptor Info ...................................... 3-13
Interruptor principal/Bloqueo
de la dirección ...................................... 3-2
JJuego de herramientas ........................... 6-2
Juego de la cadena de transmisión...... 6-24
Juego libre de la maneta de embrague, ajuste........................... 6-20
Juego libre de la maneta del freno, comprobación .................................... 6-21
Juego libre del puño del acelerador, comprobación ................. 6-17LLíquido de freno, comprobación .......... 6-23
Líquido de frenos, cambio .................... 6-24
Líquido refrigerante............................... 6-15
Luces del vehículo ................................ 6-34
Luces indicadoras de intermitencia........ 3-3
Luces indicadoras y luces de aviso ........ 3-3
Luz de aviso de la presión de aceite ...... 3-3
Luz de aviso de la temperatura
del líquido refrigerante.......................... 3-4
Luz de aviso del sistema ABS ................ 3-5
Luz indicadora de avería (MIL)................ 3-4
Luz indicadora de la luz de carretera ..... 3-3
Luz indicadora del sistema inmovilizador ........................................ 3-5
Luz indicadora de punto muerto ............ 3-3MManeta de embrague ........................... 3-13
Maneta del freno................................... 3-14
Manetas de freno y embrague, comprobación y engrase.................... 6-28
UB4TS2S0.book Page 1 Thursday, August 27, 2020 1:40 PM

Índice alfabético
10-2
10
Mantenimiento,
sistema de control de emisiones.......... 6-3
Mantenimiento y engrase, periódico ...... 6-5NNeumáticos ........................................... 6-17
Número de identificación del vehículo ... 9-1
Número de serie del motor ..................... 9-1
Números de identificación ...................... 9-1PParabrisas ............................................. 3-20
Pastillas de freno delantero y trasero, comprobación .................................... 6-22
Pedal de cambio ................................... 3-14
Pedal de freno ...................................... 3-14
Pedales de freno y cambio, comprobación y engrase.................... 6-27
Pivotes del basculante, engrase ........... 6-29
Puño del acelerador y cable,
comprobación y engrase.................... 6-27RRegistro de los datos, vehículo .............. 9-2
Rodaje del motor .................................... 5-1
Ruedas.................................................. 6-20SSistema de corte del circuito de encendido...................................... 3-25
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-29TTapón del depósito de gasolina ........... 3-16
Tubo respiradero del depósito de gasolina y tubo de
desbordamiento ................................. 3-18
YYamalube ............................................. 6-14
