FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
3. Quando le cifre delle ore iniziano alampeggiare, utilizzare l’interruttore di
selezione per regolare le ore.
4. Premere l’interruttore dei menu “ME- NU”; le cifre dei minuti iniziano a lam-
peggiare.
5. Utilizzare l’interruttore di selezione per regolare i minuti.
6. Premere l’interruttore dei menu “ME- NU” per tornare al menu della modali-
tà di regolazione.

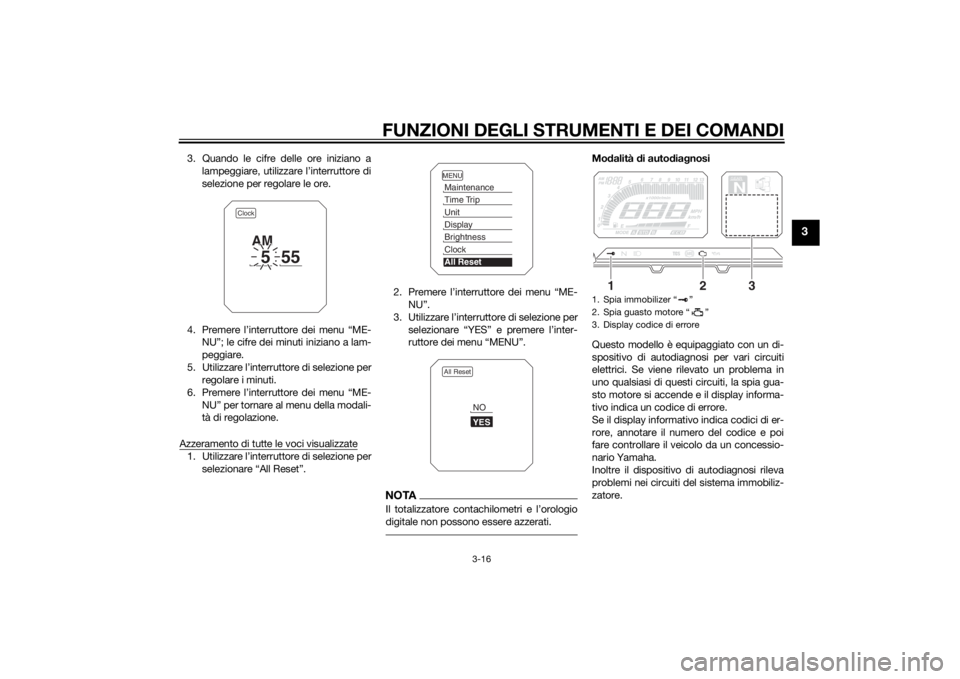

Azzeramento di tutte le voci visualizzate1. Utilizzare l’interruttore di selezione per selezionare “All Reset”. 2. Premere l’interruttore dei menu “ME-
NU”.
3. Utilizzare l’interruttore di selezione per selezionare “YES” e premere l’inter-
ruttore dei menu “MENU”.
NOTAIl totalizzatore contachilometri e l’orologio
digitale non possono essere azzerati.
Mo dalità di auto dia gnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici. Se viene rilevato un problema in
uno qualsiasi di questi circuiti, la spia gua-
sto motore si accende e il display informa-
tivo indica un codice di errore.
Se il display informativo indica codici di er-
rore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Clock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO

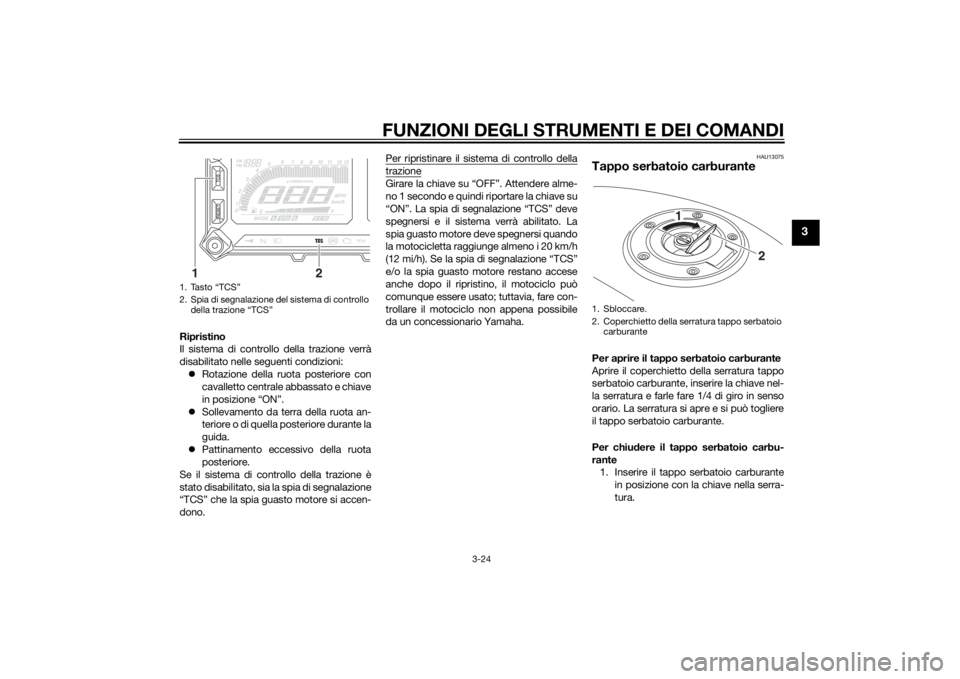

1. Spia immobilizer “ ”
2. Spia guasto motore “ ”
3. Display codice di errore
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
3
U2PPH0H0.book Page 16 Thursday, July 10, 2014 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia immo-
bilizer lampeggerà ed il display informativo
indicherà un codice di errore quando si gira
la chiave su “ON”.NOTASe il display informativo indica il codice di
errore 52, questo potrebbe essere provo-
cato da un’interferenza del transponder. Se
appare questo errore, provare a fare quan-
to segue.1. Usare la chiave di ricodifica per avvia- re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una chia-
ve dell’immobilizzatore sullo stesso anello
portachiavi! Le chiavi del sistema immobi-
lizzatore possono provocare interferenze
nei segnali che a loro volta possono impe-
dire l’avviamento del motore.2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
ATTENZIONE
HCA11591
Se il
display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare d anneggiamenti del
motore.
HAU47634

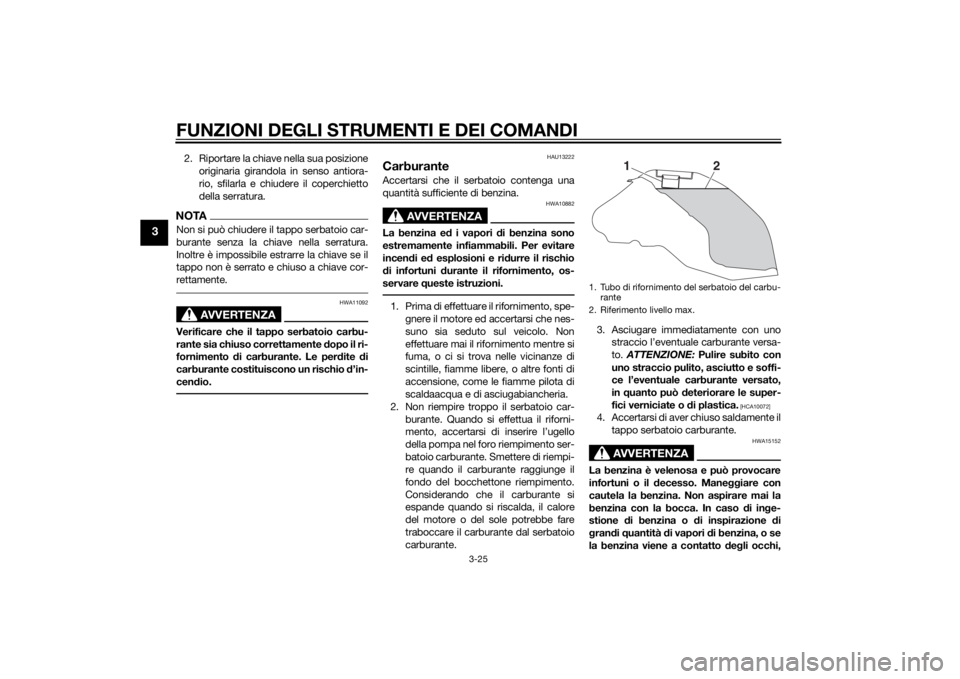

D-mo de (mo dalità di g ui da)La modalità di guida D-mode è un sistema
prestazioni motore controllato elettronica-
mente con tre selezioni della modalità
(“STD”, “A”, e “B”).
Premere l’interruttore modalità di guida
“MODE” per alternare le modalità. (Vedere
pagina 3-19 per spiegazioni sull’interruttore
modalità di guida.)NOTAPrima di usare la modalità di guida D-mo-
de, accertarsi di aver compreso il suo fun-
zionamento insieme al funzionamento
dell’interruttore modalità di guida.Mo dalità “STD”
La modalità “STD” è adatta per varie condi-
zioni di guida.1. Interruttore modalità di guida “MODE”
1
U2PPH0H0.book Page 17 Thursday, July 10, 2014 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
Questa modalità consente al conducente di
godere di una guidabilità regolare e sporti-
va dalla gamma di bassa velocità alla gam-
ma di velocità elevata.
Modalità “A”
La modalità “A” offre una risposta più spor-
tiva del motore nella gamma di velocità da
bassa a media rispetto alla modalità “STD”.
Mo dalità “B”
La modalità “B” offre una risposta relativa-
mente meno netta rispetto alla modalità
“STD” per situazioni di guida che richiedo-
no un comando dell’acceleratore partico-
larmente sensibile.
HAU1234H
Interruttori manubrioSinistra Destra
HAU54201
Commutatore luce abba
gliante/anabba-
g liante/interruttore di se gnalazione luce
abba gliante “ / /PASS”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
Per far lampeggiare l’abbagliante, premere
il lato “PASS” dell’interruttore di segnala-
zione luce abbagliante mentre i fari sono
sull’anabbagliante.
1. Interruttore di selezione “ / ”
2. Interruttore dei menu “MENU”
3. Commutatore luce abbagliante/anabba- gliante/interruttore di segnalazione luce
abbagliante “ / /PASS”
4. Interruttore indicatori di direzione “ / ”
5. Interruttore dell’avvisatore acustico “ ”
2
1
345
1. Interruttore avviamento/arresto motore “ / / ”
2. Interruttore modalità di guida “MODE”
3. Interruttore luci d’emergenza “ ”
1
23
U2PPH0H0.book Page 18 Thursday, July 10, 2014 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
HAU12461
Interruttore indicatori di
d irezione “ / ”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore
acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU54211
Interruttore avviamento/arresto
motore “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e premere il lato “ ” dell’interrut-
tore. Prima di accendere il motore, vedere
pagina 5-1 per le istruzioni di avviamento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.

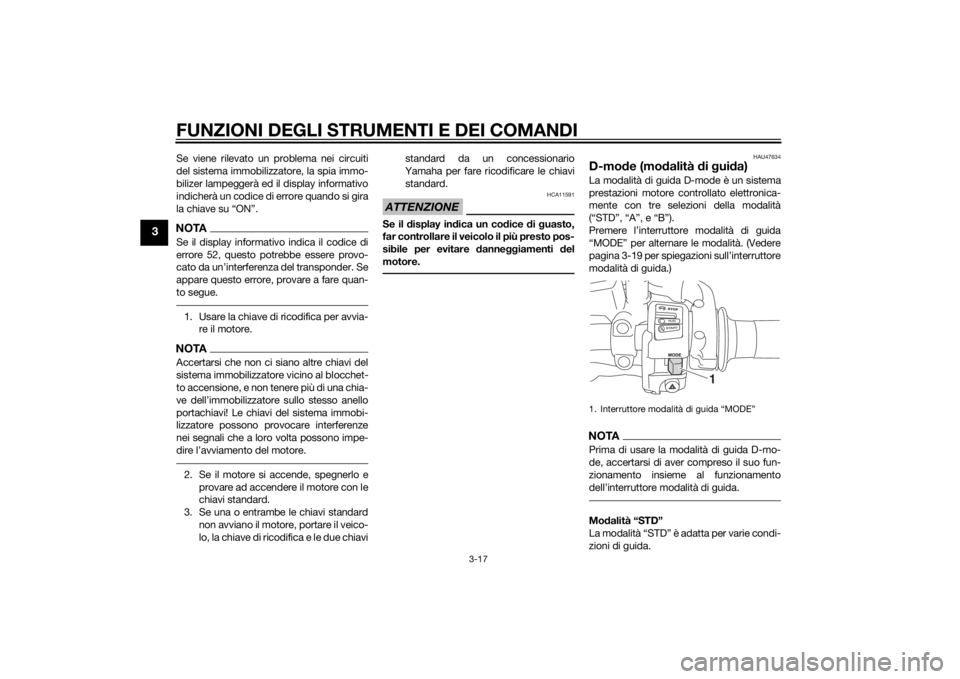

HAU42342
La spia guasto motore e la spia ABS po-
trebbero accendersi quando si gira la chia-
ve su “ON” e si preme l’interruttore
avviamento, ma questo non indica una di-
sfunzione.
HAU12735
Interruttore luci d ’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d’emer gen-
za a motore spento, per evitare di scari-
care la batteria.
HAU59010
Interruttore dei menu “MENU”
Questo interruttore viene utilizzato per ese-
guire selezioni nel disp lay delle modalità di
regolazione dello strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
HAU59000
Interruttore di selezione “ / ”
Questo interruttore viene utilizzato per ese-
guire selezioni nel display informativo e nel
display delle modalità di regolazione dello
strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
HAU47496
Interruttore mo dalità di g ui da “MODE”
AVVERTENZA
HWA15341
Non cambiare la mo dalità di gui da D-
mo de mentre il veicolo è in movimento.Utilizzando questo interruttore si cambia la
modalità di guida in “STD”, “A”, oppure “B”
nel seguente ordine:
STD → A → B → STD
La manopola acceleratore deve essere
chiusa completamente per cambiare la
modalità di guida. (Vedere pagina 3-17 per
spiegazioni su ciascuna modalità di guida.)NOTA La modalità “STD” è l’impostazione di
default. La modalità si reimposta su
“STD” quando si gira la chiave su
“OFF”.
U2PPH0H0.book Page 19 Thursday, July 10, 2014 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
La modalità selezionata viene visualiz-
zata sul display della modalità di gui-
da. (Vedere pagina 3-8.)
HAU12821

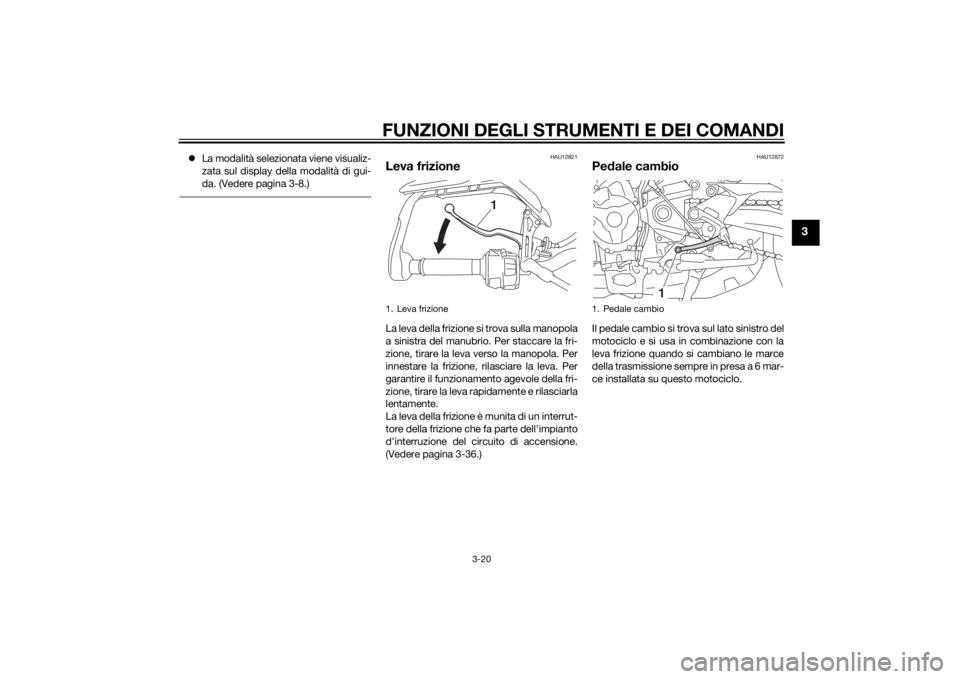

Leva frizioneLa leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-36.)
HAU12872
Pedale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 6 mar-
ce installata su questo motociclo.
1. Leva frizione
1
1. Pedale cambio
1
U2PPH0H0.book Page 20 Thursday, July 10, 2014 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
HAU26825

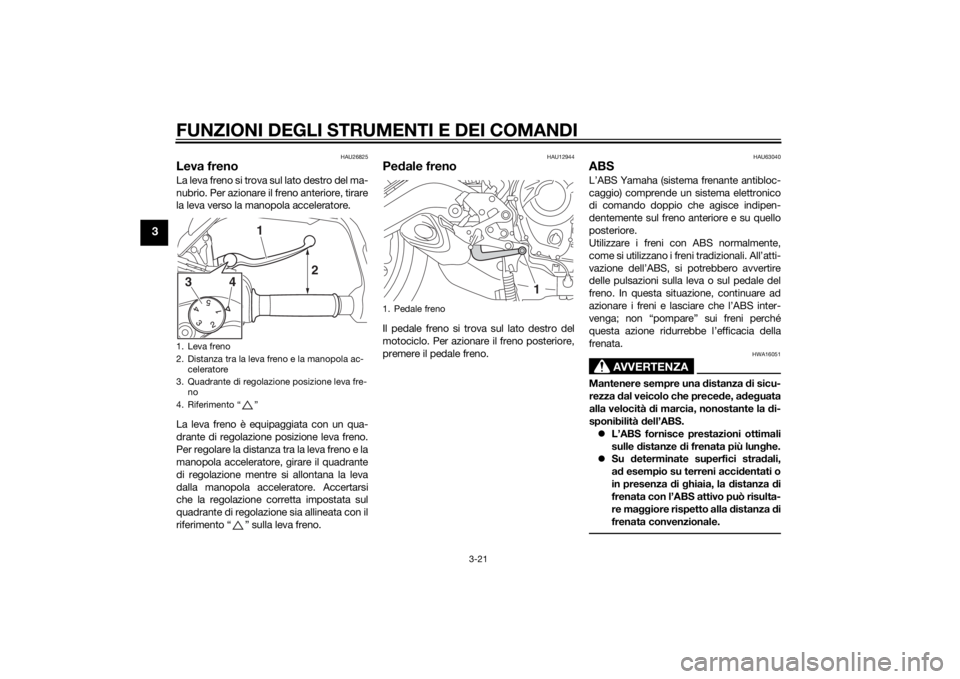

Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.
HAU12944
Pe dale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU63040
ABSL’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la d i-
sponibilità d ell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza d i g hiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
1. Leva freno
2. Distanza tra la leva freno e la manopola ac- celeratore
3. Quadrante di regolazione posizione leva fre- no
4. Riferimento “ ”
2
3
4
1
1. Pedale freno
1
U2PPH0H0.book Page 21 Thursday, July 10, 2014 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTAL’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” dalla centralina idraulica, e se
si aziona anche solo leggermente la
leva freno o il pedale freno, si può av-
vertire una vibrazione sulla leva e sul
pedale, ma questi sintomi non sono
indice di anomalia.
 Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.
ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio
d ell’ABS.1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore
21
1. Sensore ruota posteriore
2. Rotore del sensore ruota posteriore
12
U2PPH0H0.book Page 22 Thursday, July 10, 2014 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3
HAU54271
Sistema di controllo d ella trazio-
neIl sistema di controllo della trazione contri-
buisce a mantenere la trazione in fase di
accelerazione su fondi sdrucciolevoli, quali
strade non asfaltate o bagnate. Se i sensori
rilevano un principio di slittamento (pattina-
mento incontrollato) della ruota posteriore,
il sistema di controllo della trazione intervie-
ne regolando opportunamente la potenza
erogata dal motore fino al ripristino della
trazione. La spia di segnalazione “TCS”
lampeggia per informare il pilota che il con-
trollo della trazione si è inserito.NOTAIl pilota potrebbe inoltre notare lievi cam-
biamenti nel rumore prodotto dal motore e
dall’impianto di scarico quando il sistema
di controllo della trazione si inserisce.
AVVERTENZA
HWA15432
Il sistema d i controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo d ella trazione impe disce
la per dita della trazione dovuta a d ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione d urante le
curve con forte inclinazione d ella moto oin frenata e non può impe
dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi moto, affrontare con cautela le
superfici che potrebbero essere s druc-
ciolevoli ed evitare le superfici eccessi-
vamente s drucciolevoli.
Girando la chiave su “ON”, il sistema di
controllo della trazione si attiva automatica-
mente.
È possibile attivare o disattivare manual-
mente il sistema di controllo della trazione
solo con la chiave in posizione “ON” e il
motociclo fermo.NOTADisattivare il sistema di controllo della tra-
zione per aiutare a liberare la ruota poste-
riore nel caso in cui il motociclo rimanga
impantanato in fango, sabbia o altre super-
fici a bassa consistenza.ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Ved ere pagina 6-18.) L’uso
d i pneumatici di dimensioni diverse im-
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema di
controllo della trazione.
Attivazione/ disattivazione del sistema di
controllo della trazione
AVVERTENZA
HWA15441
Ricord arsi di arrestare il veicolo prima di
ese guire qualsiasi mo difica delle impo-
stazioni del sistema di controllo della
trazione. Il cambiamento delle imposta-
zioni durante la marcia può distrarre il
pilota e d aumentare il rischio d i un inci-
d ente.Per disattivare il sistema di controllo della
trazione, premere il tasto “TCS” sullo stru-
mento multifunzione per almeno 2 secondi.
La spia di segnalazione “TCS” si accende-
rà.
Per attivare il sistema di controllo della tra-
zione, premere di nuovo il tasto “TCS”. La
spia di segnalazione “TCS” si spegnerà.
U2PPH0H0.book Page 23 Thursday, July 10, 2014 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3
Ripristino
Il sistema di controllo della trazione verrà
disabilitato nelle seguenti condizioni: Rotazione della ruota posteriore con
cavalletto centrale abbassato e chiave
in posizione “ON”.
 Sollevamento da terra della ruota an-
teriore o di quella posteriore durante la
guida.
 Pattinamento eccessivo della ruota
posteriore.
Se il sistema di controllo della trazione è
stato disabilitato, sia la spia di segnalazione
“TCS” che la spia guasto motore si accen-
dono. Per ripristinare il sistema di controllo della
trazioneGirare la chiave su “OFF”. Attendere alme-
no 1 secondo e quindi riportare la chiave su
“ON”. La spia di segnalazione “TCS” deve
spegnersi e il sistema verrà abilitato. La
spia guasto motore deve spegnersi quando
la motocicletta raggiunge almeno i 20 km/h
(12 mi/h). Se la spia di segnalazione “TCS”
e/o la spia guasto motore restano accese
anche dopo il ripristino, il motociclo può
comunque essere usato; tuttavia, fare con-
trollare il motociclo non appena possibile
da un concessionario Yamaha.
HAU13075
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto
della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.
1. Tasto “TCS”
2. Spia di segnalazione del sistema di controllo della trazione “TCS”
12
1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio carburante
2
1
U2PPH0H0.book Page 24 Thursday, July 10, 2014 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3
2. Riportare la chiave nella sua posizioneoriginaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d ’in-
cen dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori di benzina, o se
la benzina viene a contatto d eg li occhi,1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
1
2
U2PPH0H0.book Page 25 Thursday, July 10, 2014 3:12 PM
