CONSIGNES DE SÉCURITÉ
1-4
1
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”. 
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuvent également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for- cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
U2PPF0F0.book Page 4 Thursday, July 10, 2014 2:50 PM

CONSIGNES DE SÉCURITÉ
1-5
1
page 6-18 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
 Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
 Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
 Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.U2PPF0F0.book Page 5 Thursday, July 10, 2014 2:50 PM

DESCRIPTION
2-1
2
FAU10411
Vue gauche
2
1
3
7,8
4,5,69
13
10
11
14
12
1. Vis de réglage de la précontrainte de ressort de la fourche (page 3-32)
2. Vis de réglage de la force d’amortissement à la détente du combiné ressort-amortisseur (page 3-34)
3. Batterie (page 6-31)
4. Boîtier à fusibles 1 (page 6-32)
5. Fusible principal (page 6-32)
6. Fusible du système d’injection de carburant (page 6-32)
7. Compartiment de rangement (page 3-31)
8. Trousse de réparation (page 6-2) 9. Serrure de selle (page 3-27)
10.Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-34)
11.Sélecteur (page 3-21)
12.Vis de vidange d’huile moteur (page 6-11)
13.Cartouche de filtre à huile moteur (page 6-11)
14.Vis de vidange du liquide de refroidissement (page 6-14)
U2PPF0F0.book Page 1 Thursday, July 10, 2014 2:50 PM

DESCRIPTION
2-2
2
FAU10421
Vue droite
1
5
6,7
2
8
9
10
11
12
3,4
1. Réservoir du liquide de frein arrière (page 6-23)
2. Bouchon du réservoir de carburant (page 3-24)
3. Vis de réglage de la force d’amortissement à la détente de la fourche (page 3-32)
4. Vis de réglage de la précontrainte de ressort de la fourche (page 3-32)
5. Phare (page 6-35)
6. Boîtier à fusibles 2 (page 6-32)
7. Boîtier à fusibles 3 (page 6-32)
8. Bouchon du radiateur (page 6-13) 9. Vase d’expansion (page 6-13)
10.Hublot de contrôle du niveau d’huile moteur (page 6-11)
11.Bouchon de remplissage de l’huile moteur (page 6-11)
12.Pédale de frein (page 3-21)U2PPF0F0.book Page 2 Thursday, July 10, 2014 2:50 PM

DESCRIPTION
2-3
2
FAU10431
Commandes et instruments
12 56 7
4
3
8
9
1. Levier d’embrayage (page 3-20)
2. Combiné de contacteurs gauche (page 3-19)
3. Prise pour accessoires à courant continu (page 3-38)
4. Bloc de compteurs multifonctions (page 3-6)
5. Réservoir du liquide de frein avant (page 6-23)
6. Combiné de contacteurs droit (page 3-19)
7. Levier de frein (page 3-21)
8. Poignée des gaz (page 6-17) 9. Contacteur à clé/antivol (page 3-2)
U2PPF0F0.book Page 3 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants : une clé d’enregistrement de codes
(anneau en plastique rouge)
 deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
 un transpondeur (dans la clé d’enre-
gistrement de codes)
 un immobilisateur 
un bloc de commande électronique
(ECU)
 un témoin de l’immobilisateur antivol
(Voir page 3-5.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code
étant un procédé délicat, il faut le confier à
un concessionnaire Yamaha, en se présen-
tant chez lui avec le véhicule ainsi que les
trois clés. Ne pas se servir de la clé à an-
neau rouge pour conduire le véhicule.
Celle-ci ne doit servir que pour l’enregistre-
ment des codes. Toujours se servir d’une
clé à anneau noir pour conduire le véhicule.
ATTENTION
FCA11822
 NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de co de est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il fau dra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
co de s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte d e toutes les clés conventionnelles). Il est
dès lors
hautement recomman dé d’utiliser
une des clés conventionnelles pour
la con duite et de conserver la clé
d ’enregistrement de co des dans un
lieu sûr.
 Ne plonger aucune d es clés dans
d u liqui de.
 N’exposer aucune clé à des tempé-
ratures excessivement élevées.
 Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
 Ne pas placer d’objet transmettant
d es signaux électriques à proximité
d ’une des clés.
 Ne pas d époser d’objet lour d sur
aucune des clés.
 Ne rectifier aucune d
es
clés ni mo-
d ifier leur forme.
 Ne pas retirer l’anneau en plastique
des clés.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
 Éloigner les clés d e contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d ’enregistrement de co des.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)U2PPF0F0.book Page 1 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-2
3
Éloigner les clés d’autres immobili-
sateurs antivols d u contacteur à
clé, car celles-ci risquent de provo-
quer d es interférences.
FAU10473
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU10551
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri- culation et les veilleuses s’allument, et le
moteur peut être mis en marche. La clé ne
peut être retirée.
N.B.Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournée
sur “OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d
e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU10685
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
P
ON
OFF
LOCK
U2PPF0F0.book Page 2 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-3
3
Blocage de la direction1. Tourner le guidon tout à fait vers lagauche.
2. Appuyer sur la clé à partir de la posi- tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé. Déblocage de la direction
Appuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAU59680
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux d e détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU49396
Voyants et témoins d’alerte
FAU11031
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
1. Témoin des clignotants gauches “ ”
2. Témoin des clignotants droits “ ”
3. Témoin d’alerte du niveau d’huile “ ”
4. Témoin d’alerte de panne moteur “ ”
5. Témoin du système antiblocage des freins (ABS) “ ”
6. Témoin/témoin d’avertissement du système de régulation antipatinage “TCS”
7. Témoin de feu de route “ ”
8. Témoin du point mort “ ”
9. Témoin de l’immobilisateur antivol “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
3456
789
1
2
ABS
U2PPF0F0.book Page 3 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-4
3
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11255
Témoin d’alerte du niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B. Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à
trembloter, même si le niveau d’huile
est correct. Ceci n’indique donc pas
une panne. 
Le circuit de détection du niveau
d’huile est également surveillé par un
système embarqué de diagnostic de
pannes. En cas de détection d’un pro-
blème dans le cir cuit, le témo in se met
à clignoter à la cadence suivante
jusqu’à ce que le problème soit
résolu : Le témoin d’alerte du niveau
d’huile clignote dix fois, puis s’éteint
pendant 2.5 secondes. Le cas
échéant, faire contrôler le véhicule par
un concessionnaire Yamaha.
FAU46443
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha. (Les explications au su-
jet du système embarqué de diagnostic de
pannes se trouvent à la page 3-17.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre. Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”,
et lorsque le contacteur du démarreur est
actionné. Cela n’indique donc pas une
panne.
FAU59120
Témoin
d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
ABS
U2PPF0F0.book Page 4 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-5
3
tème ABS se trouvent à la page 3-22.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha d ès que possi-
ble.N.B.Le témoin d’alerte du système ABS s’al-
lume également lorsque le contacteur du
démarreur est actionné, mais ceci n’indi-
que pas une panne.
FAU54261
Témoin/témoin d’avertissement du sys-
tème de régulation antipatinage “TCS”
Ce témoin/témoin d’alerte clignote lorsque
le système de régulation antipatinage est
activé, et s’allume lorsqu’il est désactivé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Si le système de régulation antipatinage se
désactive pendant la conduite, le té-
moin/témoin d’alerte, ainsi que le témoin
d’alerte de panne du moteur s’allument. (Le
système de régulation antipatinage est ex-
pliqué à la page 3-23.) Le cas échéant, il convient d’essayer de
réactiver la régulation antipatinage et les té-
moins en suivant le procédé sous “Réacti-
vation” à la page 3-24.
FAU54682
Témoin
de l’immobilisateur antivol “ ”
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant

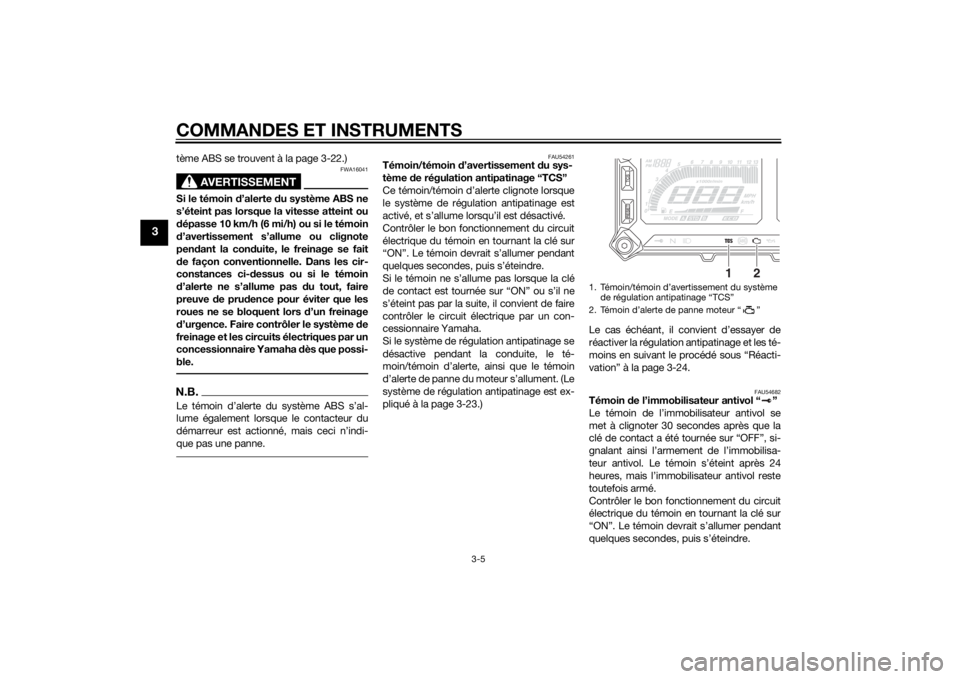

quelques secondes, puis s’éteindre.1. Témoin/témoin d’avertissement du système de régulation antipatinage “TCS”
2. Témoin d’alerte de panne moteur “ ”
1
2
U2PPF0F0.book Page 5 Thursday, July 10, 2014 2:50 PM
