UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.ATTENTION
FCA20190
 Ne jamais faire fonctionner le mo-
teur dans la zone de haut régime du
compte-tours.
 Si un problème quelconque surve-
nait au moteur d urant la période de
ro dage, consulter immé diatement
un concessionnaire Yamaha.
FAU17214
StationnementPour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10312
 Comme le moteur et le système
d’échappement peuvent d evenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
 Ne pas garer le véhicule d ans une
d escente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d ’incendie.
 Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d ’incen die.
U2PPF0F0.book Page 5 Thursday, July 10, 2014 2:50 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-1
6
FAU17245
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d ’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail d oit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
 Les pièces mobiles d’un moteur en
marche risquent d e happer un
membre ou un vêtement et les élé-
ments électriques d e provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations con-
cernant le monoxy de de carbone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors d e leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
d ir les éléments de frein avant de les
toucher.
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Les entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
U2PPF0F0.book Page 1 Thursday, July 10, 2014 2:50 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU59910
Trousse de réparationLa trousse de réparation se trouve sous la
selle du passager. Certains outils se trou-
vent également dans le fond de la selle du
passager. (Voir page 3-27.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.
1. Trousse de réparation
1
1
1
U2PPF0F0.book Page 2 Thursday, July 10, 2014 2:50 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU46862
N.B.Il n’est pas nécessaire d ’effectuer le contrôle annuel lorsqu’on a effectué un contrôle pério dique dans l’année (les d istances
sont exprimées en milles pour le R.-U.).
 À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’o u-
tillage adéquats, et doit être co nfié à un concessionnaire Yamaha.
FAU46911
Entretiens périodiques du système d e contrôle des gaz d’échappementN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Canalisation
de car-
burant • S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées. √√√√√
2 *Bougies • Contrôler l’état.
• Nettoyer et corriger l’écartement
des électrodes. √√
• Remplacer. √√
3 *Soupapes • Contrôler le jeu aux soupapes.
•Régler.
Tous les 40000 km (24000 mi)
4 *Système
d’injection
d e carburant • Régler la synchronisation.
√√√√√√
5 *Système
d’a dmis-
sion d ’air • S’assurer du bon état du clapet
de coupure d’air, du clapet
flexible et de la durite.
• Remplacer toute pièce endom- magée. √√√√√
U2PPF0F0.book Page 3 Thursday, July 10, 2014 2:50 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
FAU1770K
Entretiens périodiques et fréquences de graissageN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Élément
du filtre à
air • Remplacer.
√
2Embrayage • Contrôler le fonctionnement.
•Régler. √√√√√
3 *Frein avant • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Frein arrière • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les colliers. √√√√√
• Remplacer. Tous les 4 ans
6 *Liqui de de frein • Remplacer. Tous les 2 ans
7 *Roues • Contrôler le voile et l’état. √√√√
U2PPF0F0.book Page 4 Thursday, July 10, 2014 2:50 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
8*Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. √√√√√
9 *Roulements de roue • Contrôler le jeu et s’assurer de
l’abscence d’endommagement
des roulements. √√√√
10 *Bras oscillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
11 Chaîne
de transmis-
sion • Contrôler la tension, l’alignement
et l’état de la chaîne.
• Régler et lubrifier abondamment la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques. Tous les 800 km (500 mi) et après le netto
yage de la moto, la conduite sous la
pluie ou dans des régions humides
12 *Roulements
de di-
rection • S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km (12000 mi)
13 *Attaches du ca dre • S’assurer que tous les écrous et
vis sont correctement serrés. √√√√√
14 Axe
de pivot de le-
vier d e frein • Lubrifier à la graisse silicone.
√√√√√
15 Axe
de pivot de pé-
d ale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PPF0F0.book Page 5 Thursday, July 10, 2014 2:50 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
16Axe
de pivot de le-
vier d ’embrayage • Lubrifier à la graisse à base de
savon au lithium. √√√√√
17 Axe
de pivot de sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
19 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement.
√√√√√√
20 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
21 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. √√√√
22 *Points pivots
de
bras relais et bras
d e raccor dement de
suspension arrière • Contrôler le fonctionnement.
√√√√
23 Huile moteur • Changer.
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile. √√√√√√
24 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PPF0F0.book Page 6 Thursday, July 10, 2014 2:50 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU18681
N.B.Filtre à air
• L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
 Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.25 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
• Remplacer le liquide de refroidis- sement. Tous les 3 ans
26 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
27 Pièces mobiles et
câbles • Lubrifier.
√√√√√
28 *Poignée des gaz • Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la poignée des gaz. √√√√√
29 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2PPF0F0.book Page 7 Thursday, July 10, 2014 2:50 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U2PPF0F0.book Page 8 Thursday, July 10, 2014 2:50 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18752
Dépose et repose du cacheAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU63100

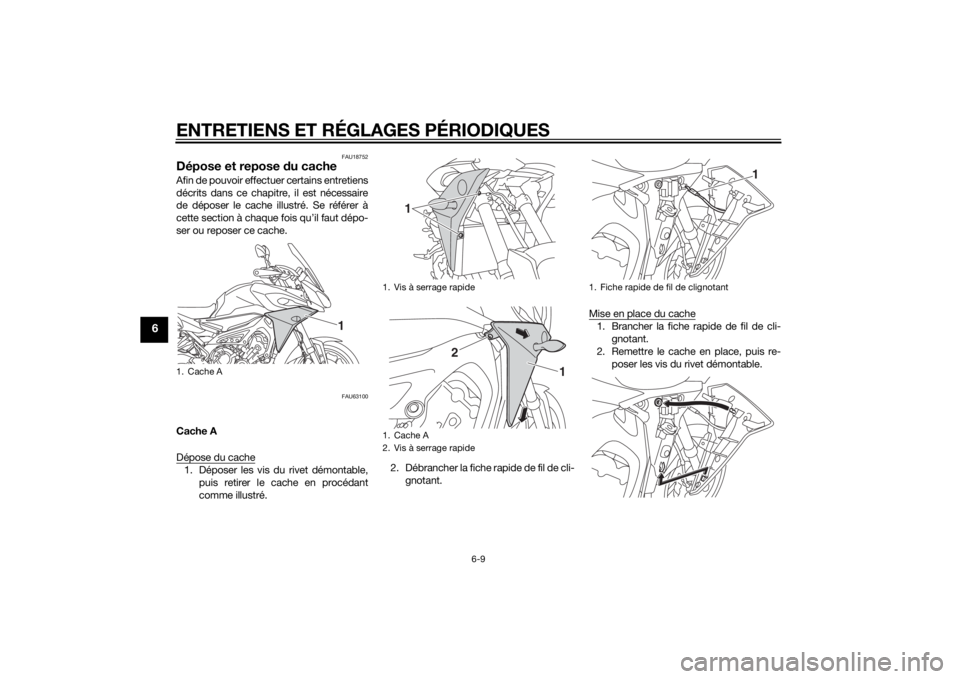

Cache A
Dépose du cache1. Déposer les vis du rivet démontable,
puis retirer le cache en procédant
comme illustré. 2. Débrancher la fiche rapide de fil de cli-
gnotant. Mise en place du cache
1. Brancher la fiche rapide de fil de cli-
gnotant.
2. Remettre le cache en place, puis re- poser les vis du rivet démontable.
1. Cache A
1
1. Vis à serrage rapide
1. Cache A
2. Vis à serrage rapide
1
1
2
1. Fiche rapide de fil de clignotant
1
U2PPF0F0.book Page 9 Thursday, July 10, 2014 2:50 PM
