Pflege un d La gerun g d es Motorra ds7-3
7
gungsmittel angefeuchtet ist reinigen und
danach gründlich mit Wasser abspülen. Für
die weitere Reinigung Yamaha Wind-
schutzscheibenreiniger oder einen anderen
qualitativ hochwertigen Windschutzschei-
benreiniger verwenden. Einige Plastikreini-
gungsmittel könnten auf der Windschutz-
scheibe Kratzer hinterlassen. Vor der
Verwendung dieses Reinigungsmittel an ei-
ner Stelle testen, die Ihr Blickfeld nicht be-
einträchtigt und die nicht sofort erkennbar
ist.
Nach der Reini gung
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei- nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind. 5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen.
8. Das Motorrad vollständig trocknen lassen, bevor es untergestellt oder ab-
gedeckt wird.
WARNUNG
GWA11132
Verunreinig ungen auf d en Bremsen o der
Reifen kann zu Kontrollverlust führen.  Sicherstellen, dass sich we der Öl
noch Wachs auf den Bremsen o der
Reifen befin det.
 Gegeb enenfalls Bremsschei ben
un d - beläg e mit Aceton od er einem
han delsü blichen Bremsenreini ger
säu bern; Reifen mit warmem Was-
ser un d einem mil den Reini gun gs-
mittel a bwaschen. Vor Fahrten mit
höheren Geschwin dig keiten die
Bremsleistun g un d d as Fahrverhal-
ten des Motorrad s in den Kurven
testen.
ACHTUNG
GCA10801
 Wachs un d Öl stets sparsam auftra-
g en un d je glichen Ü berschuss a b-
wischen.
 Niemals Gummi- o der Kunststoff-
teile einölen b zw. wachsen, son-
d ern mit g eeigneten Pfle gemitteln
b ehan deln.
 Polituren nicht zu häufi g einsetzen,
d enn diese enthalten Schleifmittel,
d ie eine d ünne Schicht des Lackes
a b tra gen.HINWEIS Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
 Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
UB5CG0G0.book Page 3 Thursday, December 14, 2017 10:06 AM

Pflege und La gerung d es Motorra ds
7-4
7
GAU26183
A bstellenKurzzeiti ges A bstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um es vor
Staub zu schützen. Achten Sie darauf, dass
der Motor und die Auspuffanlage kühl sind,
bevor Sie das Motorrad abdecken.ACHTUNG
GCA10811
 Stellen Sie ein nasses Motorra d nie-
mals in eine un belüftete Gara ge
o der decken es mit einer Plane a b,
d enn dann bleib t das Wasser auf
d en Bauteilen stehen, un d d as kann
Rost bild un g zur Fol ge hab en.
 Um Korrosion zu verhin dern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) un d Bereiche, in d enen
starke Chemikalien gela gert wer-
d en, vermei den.S tillle gun g
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel. 2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenrin- ge, etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl durch die Kerzenbohrungen ein-
füllen.
c. Die Zündkerzenstecker auf die Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
d ig un gen un d Verletzun gen
d urch Funken zu vermei den,
b eim Durch drehen des Motors sicherstellen,
dass die Zün dker-
zenelektro den geer det sin d.

[GWA10952]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-29.
UB5CG0G0.book Page 4 Thursday, December 14, 2017 10:06 AM

Pflege un d La gerun g d es Motorra ds7-5
7
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
UB5CG0G0.book Page 5 Thursday, December 14, 2017 10:06 AM

Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2160 mm (85.0 in)
Gesamtbreite:
850 mm (33.5 in)
Gesamthöhe: 1375/1430 mm (54.1/56.3 in)
Sitzhöhe: 850/865 mm (33.5/34.1 in)
Radstand:
1500 mm (59.1 in)
Bodenfreiheit: 135 mm (5.31 in)
Mindest-Wendekreis: 3.0 m (9.84 ft)Gewicht:Gewicht (fahrfertig):214 kg (472 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
In Reihe
Anzahl der Zylinder: 3-Zylinder
Hubraum: 847 cm3
Bohrung × Hub:
78.0 × 59.1 mm (3.07 × 2.33 in) Verdichtungsverhältnis:
11.5 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher,
JASO-Standard MA
Motoröl-Füllmenge: Ölwechsel:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.70 L (2.85 US qt, 2.38 Imp.qt)Füllmeng e:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
1.93 L (2.04 US qt, 1.70 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 18 L (4.8 US gal, 4.0 Imp.gal) Davon Reserve:
2.6 L (0.69 US gal, 0.57 Imp.gal)
Kraftstoff-Einspritzun g:Drosselklappengehäuse:
Kennzeichnung: B901 00Zün dkerze(n):Hersteller/Modell:
NGK/CPR9EA9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Nass, MehrscheibenAntrie bsstran g:Primäruntersetzungsverhältnis:
1.681 (79/47)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.813 (45/16)
Getriebeart:
Klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.667 (40/15)
2. Gang: 2.000 (38/19)
3. Gang: 1.619 (34/21)
4. Gang:
1.381 (29/21)
5. Gang: 1.190 (25/21)
UB5CG0G0.book Page 1 Thursday, December 14, 2017 10:06 AM

Technische Daten
8-2
8
6. Gang:1.037 (28/27)
Fahr gestell:Rahmenbauart:
Unten offener Zentralrohrrahmen
Lenkkopfwinkel: 24.0 Grad
Nachlauf: 100 mm (3.9 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70ZR17 M/C (58W)
Hersteller/Typ:
DUNLOP/D222FHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
180/55ZR17 M/C (73W)
Hersteller/Typ: DUNLOP/D222Zula dun g:Max. Gesamtzuladung:
180 kg (397 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):1 Person:
Vorn:225 kPa (2.25 kgf/cm2, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm2, 36 psi) 2 Personen:
Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT5.50Vor derra dbremse:Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit:
DOT 4Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer Federweg:
137 mm (5.4 in)
Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder: Spiralfeder
Stoßdämpfer: Gashydraulischer Dämpfer
Federweg:
142 mm (5.6 in)Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ10S
Spannung, Kapazität:
12 V, 8.6 Ah (10 HR)Lampenleistun g:Scheinwerfer:
LED
Bremslicht/Rücklicht:
LED
Blinklicht vorn: 10.0 W
Blinklicht hinten: 10.0 W
UB5CG0G0.book Page 2 Thursday, December 14, 2017 10:06 AM

Technische Daten
8-3
8
Standlicht vorn:LED
Kennzeichenbeleuchtung: 5.0 W
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Kontrollleuchte für das
Traktionskontrollsystem:
LEDSicherun g:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
7.5 A
Nebelleuchtensicherung: 2.0 A
Signalanlagensicherung: 7.5 A Zündungssicherung:
15.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-Systems: 20.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 15.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
Sitzbanksicherung (OP): 7.5 A
Stecker +12-V-Sicherung: 2.0 A
Stecker +12-V-Sicherung (OP):
2.0 A
UB5CG0G0.book Page 3 Thursday, December 14, 2017 10:06 AM

Kundeninformation
9-1
9
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401

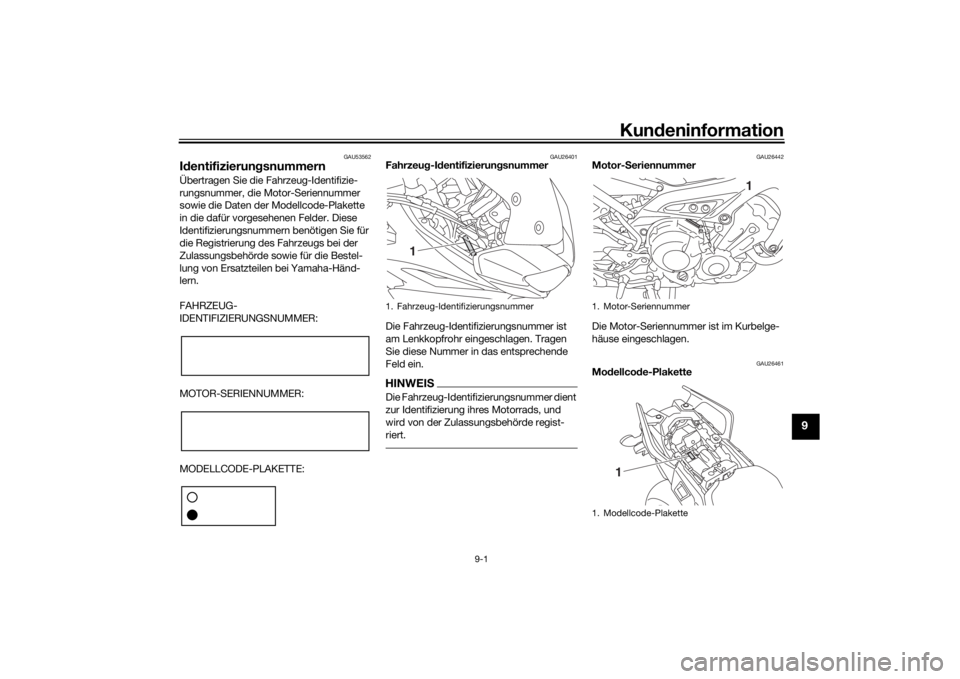

Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26461
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UB5CG0G0.book Page 1 Thursday, December 14, 2017 10:06 AM

Kundeninformation
9-2
9
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
GAU69910

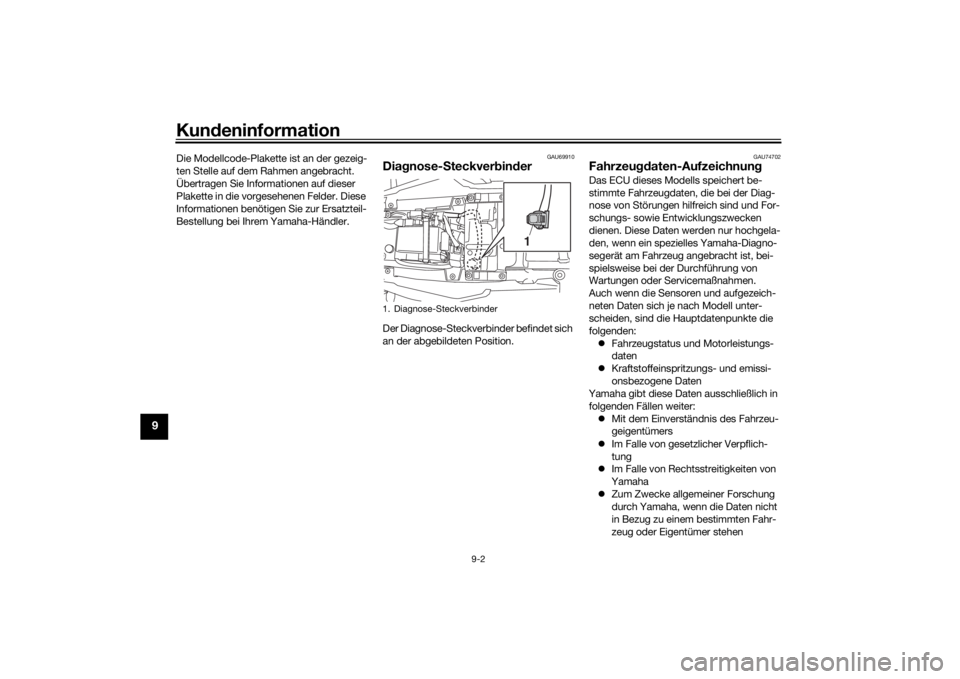

Dia gnose- Steckver bin derDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU74702
Fahrzeu gdaten-Aufzeichnun gDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs- sowie Entwicklungszwecken
dienen. Diese Daten werden nur hochgela-
den, wenn ein spezielles Yamaha-Diagno-
segerät am Fahrzeug angebracht ist, bei-
spielsweise bei der Durchführung von
Wartungen oder Servicemaßnahmen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
 Fahrzeugstatus und Motorleistungs-
daten
 Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Yamaha gibt diese Daten ausschließlich in
folgenden Fällen weiter:  Mit dem Einverständnis des Fahrzeu-
geigentümers
 Im Falle von gesetzlicher Verpflich-
tung
 Im Falle von Rechtsstreitigkeiten von
Yamaha
 Zum Zwecke allgemeiner Forschung
durch Yamaha, wenn die Daten nicht
in Bezug zu einem bestimmten Fahr-
zeug oder Eigentümer stehen
1. Diagnose-Steckverbinder
1
UB5CG0G0.book Page 2 Thursday, December 14, 2017 10:06 AM

10-1
10
Index
AAbblend-/Lichthupenschalter ............... 3-19
Abdeckung, abnehmen und
montieren ............................................. 6-9
Ablagefach............................................ 3-32
ABS....................................................... 3-21
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-5
Antriebsketten-Durchhang ................... 6-23
Antriebskette, säubern und schmieren........................................... 6-24
Anzeigeleuchte des Wegfahrsperren-Systems .................... 3-5
Anzeigeleuchten und Warnleuchten ....... 3-4BBatterie ................................................. 6-29
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-33
Blinkerschalter ...................................... 3-19
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-25
Bremsflüssigkeitsstand, prüfen ............ 6-21
Bremsflüssigkeit, wechseln .................. 6-22
Bremslicht/Rücklicht ............................ 6-33
Bremslichtschalter ................................ 6-20DDatenaufzeichnung, Fahrzeug ................ 9-2
Diagnose-Steckverbinder ....................... 9-2
D-Modus (Antriebsmodus) ................... 3-18EEinfahrvorschriften.................................. 5-3FFahrersitzhöhe, einstellen ..................... 3-29
Fahrzeug-Identifizierungsnummer .......... 9-1 Federbein, einstellen ............................ 3-35
Fehlersuchdiagramme ......................... 6-36
Fehlersuche.......................................... 6-35
Fernlicht-Kontrollleuchte ...
..................... 3-4
Fußbremshebel .................................... 3-21
Fußbrems- und Schalthebel, prüfen und schmieren ................................... 6-26
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug,
kontrollieren und schmieren .............. 6-25HHandbremshebel.................................. 3-21
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-26
Haupt- und Seitenständer, prüfen und schmieren .......................................... 6-27
Helmhalter ............................................ 3-31
Hupenschalter ...................................... 3-19IIdentifizierungsnummern ........................ 9-1KKanister ................................................ 6-11
Katalysator ........................................... 3-27
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-34
Kontrollleuchte für das Traktionskontrollsystem....................... 3-5
Kraftstoff .............................................. 3-25
Kraftstofftank-Überlaufschlauch .......... 3-27
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-14
Kupplungshebel ................................... 3-20
Kupplungshebel-Spiel, einstellen......... 6-19
LLage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-15
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen................................... 3-18
Lenkerposition, einstellen ..................... 3-33
Lenkung, prüfen.................................... 6-28
Luftfiltereinsatz ..................................... 6-15MMenü-Wahlknopf .................................. 3-19
Modellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl ................................................. 6-11
Motor-Seriennummer ............................. 9-1
Motorstörungs-Warnleuchte................... 3-4
Multifunktionsmesser-Einheit ................. 3-6NNebenverbraucheranschluss ................ 3-39
Nebenverbraucher-Steckverbinder ...... 3-36OÖlstand-Warnleuchte.............................. 3-4PParken..................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-19
Radlager, prüfen ................................... 6-28
Reifen.................................................... 6-16SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen .......... 6-20
Scheinwerfer ......................................... 6-32
Scheinwerferlichtkegel, einstellen ........ 3-33
UB5CG0G0.book Page 1 Thursday, December 14, 2017 10:06 AM

Index
10-2
10
Schwingen-Drehpunkte , schmieren ..... 6-27
Seitenständer ........................................ 3-37
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-30
Sitzbank ................................................ 3-28
Spiel des Gasdrehgriffs, prüfen ............ 6-16
Spiel des Handbremshebels, prüfen .... 6-20
Standlichter........................................... 6-33
Stopp/Betrieb/Start-Schalter ................ 3-19
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-25
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-33
Teleskopgabel, prüfen .......................... 6-27
Traktionskontrollsystem........................ 3-23VVentilspiel.............................................. 6-16
Vorsicht bei Mattfarben .......................... 7-1WWahlknopf ............................................. 3-19
Warnblinkschalter ................................. 3-19
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5
Windschutzscheibe............................... 3-32ZZündkerzen, prüfen............................... 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-37
UB5CG0G0.book Page 2 Thursday, December 14, 2017 10:06 AM
