Page 31 of 106
Instrument och kontrollfunktioner
3-17
3
Höger
MAU54201
Knapp för avbländning/helljusblink
“//PASS”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.
Om du vill blinka med helljuset trycker du
på knappens “PASS”-sida när halvljuset är
tänt.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU54212
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” när du vill dra
igång motorn med startmotorn och tryck
sedan ned knappen mot “ ”. Se sidan 5-1
för startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12735
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.
VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU59011
Menyknapp “MENU”
Denna knapp används för att göra olika val
för inställningslägesdisplayen i multi-funk-
tionsmätaren.
Se avsnittet om multifunktionsmätaren på
sidan 3-5 för mer information.
MAU59001
Väljarknapp “ / ”
Denna knapp används för att göra olika val
för informationsdisplayen och inställnings-
lägesdisplayen i multi-funktionsmätaren.
Se avsnittet om multifunktionsmätaren på
sidan 3-5 för mer information.
MAU77020
Drivlägesknapp “MODE”
VARNING
MWA15341
Ändra inte körläget medan fordonet för-
flyttar sig.Använd denna knapp för att ändra drivläge
mellan “STD”, “A”, eller “B” i följande ord-
ning:
1. Stopp/Kör/Start-knapp “ / / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
1
23
UB5CM0M0.book Page 17 Wednesday, December 20, 2017 3:39 PM
Page 48 of 106
Instrument och kontrollfunktioner
3-34
3
MAU44895
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPSDenna kontroll är mest tillförlitlig om
motorn är varm.
Se sidorna 3-2 och 3-16 för informa-
tion om strömställarens användning.
UB5CM0M0.book Page 34 Wednesday, December 20, 2017 3:39 PM
Page 49 of 106
Instrument och kontrollfunktioner
3-35
3

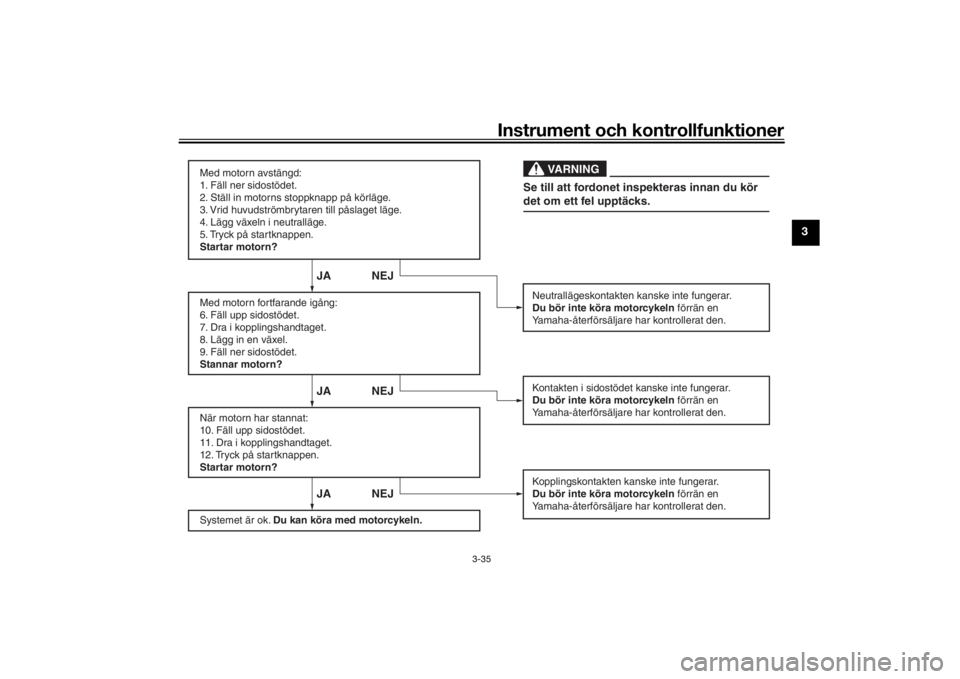

JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UB5CM0M0.book Page 35 Wednesday, December 20, 2017 3:39 PM
Page 54 of 106
Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAUM3631
TIPSDen här modellen är utrustad med: en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I detta fall tänds motorns felvar-
ningsljus, men det beror inte på
felfunktion. Vrid tändningsnyckeln till
“OFF” och därefter till “ON” för att
stänga av varningsljuset. Om detta
inte görs kommer motorn inte att star-
ta även om motorn går runt när start-
knappen trycks in.
ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
MAU83921
Start av motornUnder normala förhållanden ska växellådan
ställas in i neutralläge innan motorn startas.
Om du vill starta motorn med ilagd växel
måste sidostödet vara uppfällt och kopp-
lingshandtaget vara intryckt.
Starta motorn1. Vrid huvudströmbrytaren till “ON” och
ställ in motorns stoppknapp på “ ”.
2. Bekräfta att kretsarna kontrolleras för
följande lampor. Varningslampa för oljenivå
Varningslampa för motorpro-
blem
ABS-varningslampa
Antispinnsystemets indikerings-
lampa
Indikeringslampa för startspärr-
systemTIPSABS-varningslampan ska slockna när
en hastighet på minst 10 km/h (6 mi/h)
har uppnåtts.
Indikatorlampan för neutralläge bör
lysa när växeln är i neutralläget.
UB5CM0M0.book Page 1 Wednesday, December 20, 2017 3:39 PM
Page 103 of 106
10-1
10
Register
AABS....................................................... 3-19
ABS-varningslampa................................ 3-4
Antispinnsystem ................................... 3-20
Antispinnsystemets indikeringslampa .... 3-4
Avstängningssystem för tändkrets ....... 3-34BBatteri ................................................... 6-27
Blinkerslampa, byte .............................. 6-32
Blinkersomkopplare.............................. 3-17
Bränsle.................................................. 3-23
Bränsleförbrukning, tips för att sänka .... 5-3
Bränsletankens överfyllningsslang ....... 3-24
Bromshandtag ...................................... 3-19
Bromshandtagets spel, kontroll ........... 6-19
Bromsljus/bakljus ................................. 6-32
Bromsljuskontakter............................... 6-20
Broms- och kopplingshandtag, kontroll av och smörjning ................... 6-25
Bromspedal .......................................... 3-19
Bromspedal och växelpedal, kontroll
av och smörjning ................................ 6-24
Bromsvätska, byte................................ 6-22
Bromsvätskenivå, kontroll av ............... 6-21DDäck ..................................................... 6-16
Dataregistrering, fordon ......................... 9-2
Delarnas placering .................................. 2-1
Diagnoskontakt ...................................... 9-2
D-läge (körläge) .................................... 3-16FFelsökning ............................................ 6-33
Felsökningsschema .............................. 6-35
Försiktighet med matta färger ................ 7-1 Förvaring ................................................ 7-3
Förvaringsfack...................................... 3-29
Framgaffel, justering ............................ 3-30
Framgaffel, kontroll av ......................... 6-26
GGashandtagets spel, kontroll ............... 6-15
Gashandtag och kabel, kontroll av
och smörjning .................................... 6-24HHjälmhållare ......................................... 3-28
Hjul ....................................................... 6-18
Hjullager, kontroll av ............................ 6-27
Höjden på förarens sadel, justera ........ 3-26
Huvudströmbrytare/styrlås .................... 3-2IIdentifikationsnummer............................ 9-1
Indikatorlampor och varningslampor ..... 3-3
Indikeringslampa för helljus ................... 3-3
Indikeringslampa för neutralläge ............ 3-3
Indikeringslampa för startspärrsystem .................................. 3-4
Indikeringslampor för blinkers................ 3-3
Inkörning av motorn ............................... 5-3KKablar, kontroll av och smörjning ........ 6-24
Kanister ................................................ 6-11
Katalysator ........................................... 3-25
Kedja, rengöring och smörjning ........... 6-23
Kedjespänning ..................................... 6-22
Knapp för avbländning/helljusblink ...... 3-17
Kontroll av bromsbelägg, fram och
bak ..................................................... 6-20
Kopplingshandtag ................................ 3-18
Kopplingshandtagets spel, justering.... 6-19 Kylvätska .............................................. 6-13
LLikströmsuttag ...................................... 3-36
Luftfilter ................................................. 6-14MMenyknapp ........................................... 3-17
Mittstöd och sidostöd, kontroll och
smörjning ............................................ 6-25
Motorcykelns identifikationsnummer...... 9-1
Motorns serienummer............................. 9-1
Motorolja............................................... 6-11
Multi-funktionsmätare............................. 3-5NNummerskyltsbelysning, byte av
lampa.................................................. 6-33PPanel, lossa och sätta fast...................... 6-9
Parkering................................................. 5-4
Parkeringsljus ....................................... 6-31SSadlar.................................................... 3-25
Säkerhetsinformation.............................. 1-1
Säkringar, byte...................................... 6-29
Sidostöd ............................................... 3-33
Signalknapp .......................................... 3-17
Skötsel .................................................... 7-1
Skötsel och smörjning, regelbunden ...... 6-5
Specifikationer ........................................ 8-1
Start av motorn ....................................... 5-1
Startspärrsystem .................................... 3-1
Stopp/Kör/Start-knapp ......................... 3-17
Stötdämpare, justering ......................... 3-32
Strålkastare........................................... 6-31
Strålkastarna, justering ......................... 3-30
UB5CM0M0.book Page 1 Wednesday, December 20, 2017 3:39 PM
