YAMAHA TRACER 900 2018 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
6-31
6
LET OP
DCA16531
Houd d e accu steed s opgela den. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU63133
Zekerin gen vervan genDe zekeringenkastjes en afzonderlijke ze-
keringen bevinden zich onder het bestuur-
derszadel (Zie pagina 3-27.) en achter
paneel A (Zie pagina 6-9.).
Om toegang te krijgen tot zekeringenkastje
1, de hoofdzekering en de zekering van het
brandstofinspuitsysteem, verwijdert u het
bestuurderszadel. (Zie pagina 3-27.)
OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinspuitsysteem verwijdert u
de kap van het startmotorrelais door deze
omhoog te trekken.
1. Zekeringenkastje 1
2. Hoofdzekering
3. Zekering brandstofinjectiesysteem
4. Reservezekering brandstofinjectiesysteem1 3
4
2
1. Zekering radiatorkoelvinmotor
2. Backup-zekering (voor klok en startblok- keersysteem)
3. Zekering elektronische smoorklep
4. Zekering van de ABS-solenoïdeklep
5. Zekering ABS-motor
6. Reservezekering
1
2
345
6
UB5CD0D0.book Page 31 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhou d en afstelling
6-32
6
Om toegang te krijgen tot zekeringenkastje
2 en zekeringenkastje 3 verwijdert u paneel
A. (Zie pagina 6-9.)
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen zekerin
gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]

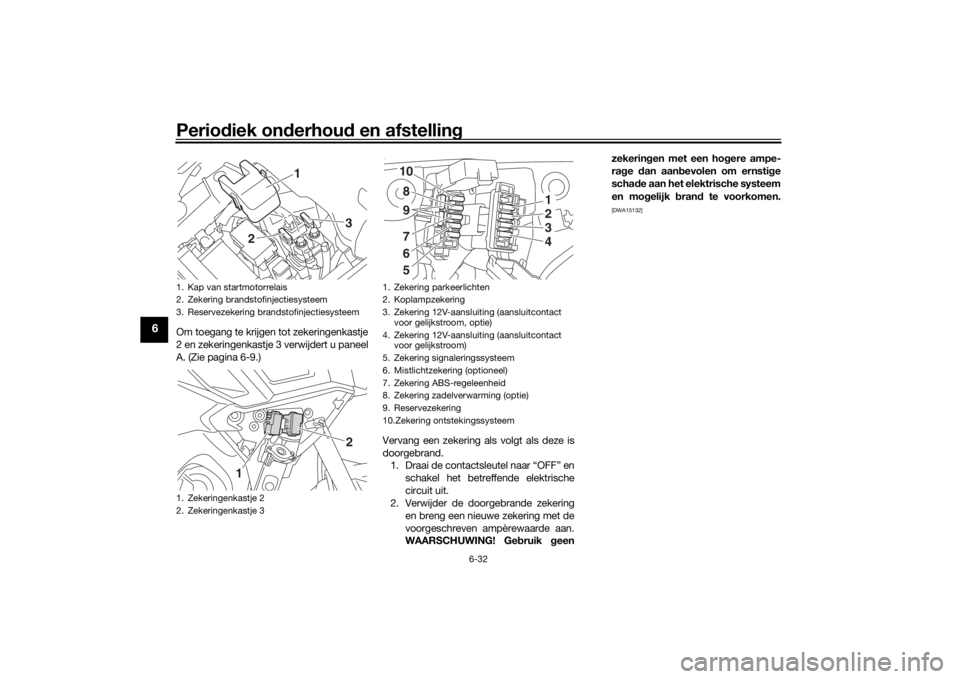

1. Kap van startmotorrelais
2. Zekering brandstofinjectiesysteem
3. Reservezekering brandstofinjectiesysteem
1. Zekeringenkastje 2
2. Zekeringenkastje 3
3
2
1
1
2
1. Zekering parkeerlichten
2. Koplampzekering
3. Zekering 12V-aansluiting (aansluitcontact
voor gelijkstroom, optie)
4. Zekering 12V-aansluiting (aansluitcontact voor gelijkstroom)
5. Zekering signaleringssysteem
6. Mistlichtzekering (optioneel)
7. Zekering ABS-regeleenheid
8. Zekering zadelverwarming (optie)
9. Reservezekering
10.Zekering ontstekingssysteem
1234
1098765
UB5CD0D0.book Page 32 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhoud en afstelling
6-33
6
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU77470
KoplampenDit model is voorzien van koplampen van
het LED-type.
Als een koplamp niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha dealer de machine controle-
ren.OPMERKINGAls de koplampen op dimlicht zijn inge-
steld, gaat slechts één koplamp branden.
Als de koplampen op grootlicht zijn inge-
steld of de passeerschakelaar wordt inge-
drukt, moeten beide koplampen gaan
branden.LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voo r geschreven zekerin gen:
Hoofdzekering:
50.0 A
Koplampzekering: 7.5 A
Mistlichtzekering: 2.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 15.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin:
15.0 A
Zekering ABS-motor: 30.0 A
Zekering brandstofinjectiesysteem: 20.0 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Zekering ABS-regeleenheid:
7.5 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
Zekering zadel (OP):
7.5 A
Zekering 12V-aansluiting: 2.0 A
Zekering 12V-aansluiting (OP): 2.0 A
UB5CD0D0.book Page 33 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhou d en afstelling
6-34
6
DAU54502
ParkeerlichtenDit model heeft parkeerlichten van het LED-
type.
Als een parkeerlicht niet werkt, laat dan een
controle uitvoeren door een Yamaha-dea-
ler.
DAU70540
Remlicht/achterlichtDit model is uitgerust met een rem-
licht/achterlicht van het LED-type.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha-dealer om het
na te kijken.
DAU24205
Gloeilamp in richtin gaanwijzer
vervan gen1. Verwijder de lamplens van de richting-
aanwijzer door de schroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door deze in te drukken en linksom te draai-
en.

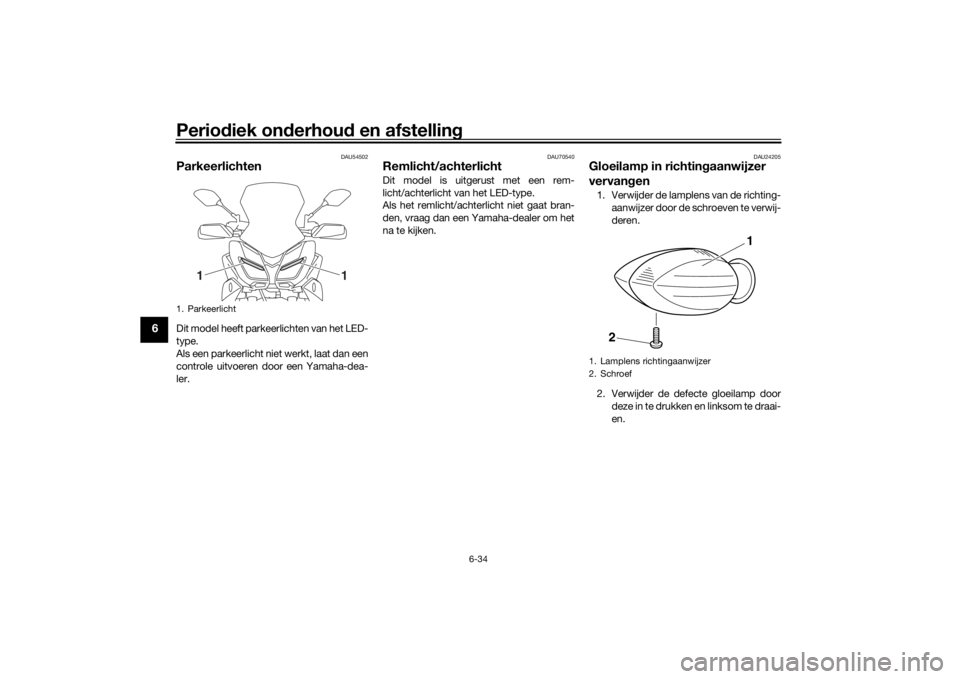

1. Parkeerlicht
1
1
1. Lamplens richtingaanwijzer
2. Schroef
1
2
UB5CD0D0.book Page 34 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhoud en afstelling
6-35
6
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schroef aan te brengen. LET OP: Draai d e
schroef niet te vast, hier door kan de
lens breken.
[DCA11192] DAU58010
Gloeilamp in kentekenverlichtin
g
vervan gen1. Verwijder de kentekenverlichtingsunit
door de moeren en kragen te verwij-
deren en verwijder vervolgens de
gloeilampfitting van de kentekenver-
lichting (samen met de gloeilamp)
door deze uit te trekken.
2. Verwijder de defecte gloeilamp door deze uit te trekken. 3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Monteer de fitting (samen met de
gloeilamp) door deze in te drukken en
monteer vervolgens de kentekenver-
lichtingsunit door de moeren en kra-
gen te monteren.

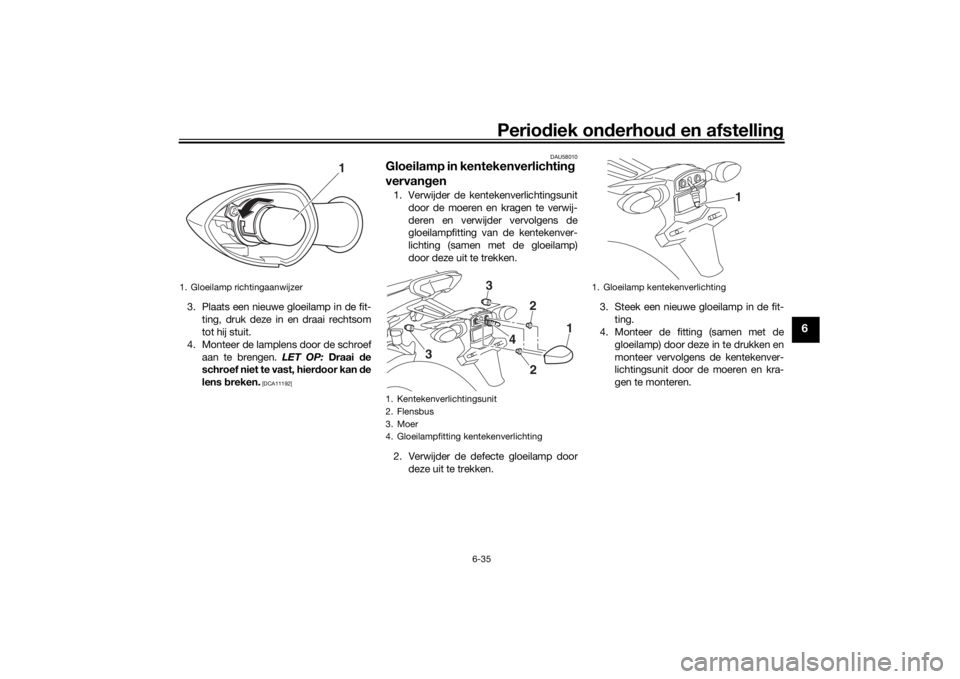

1. Gloeilamp richtingaanwijzer
1
1. Kentekenverlichtingsunit
2. Flensbus
3. Moer
4. Gloeilampfitting kentekenverlichting
1
22
4
3
3
1. Gloeilamp kentekenverlichting
1
UB5CD0D0.book Page 35 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhou d en afstelling
6-36
6
DAU25872
Prob lemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijk e werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot gevol g.
UB5CD0D0.book Page 36 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhoud en afstelling
6-37
6
DAU42365

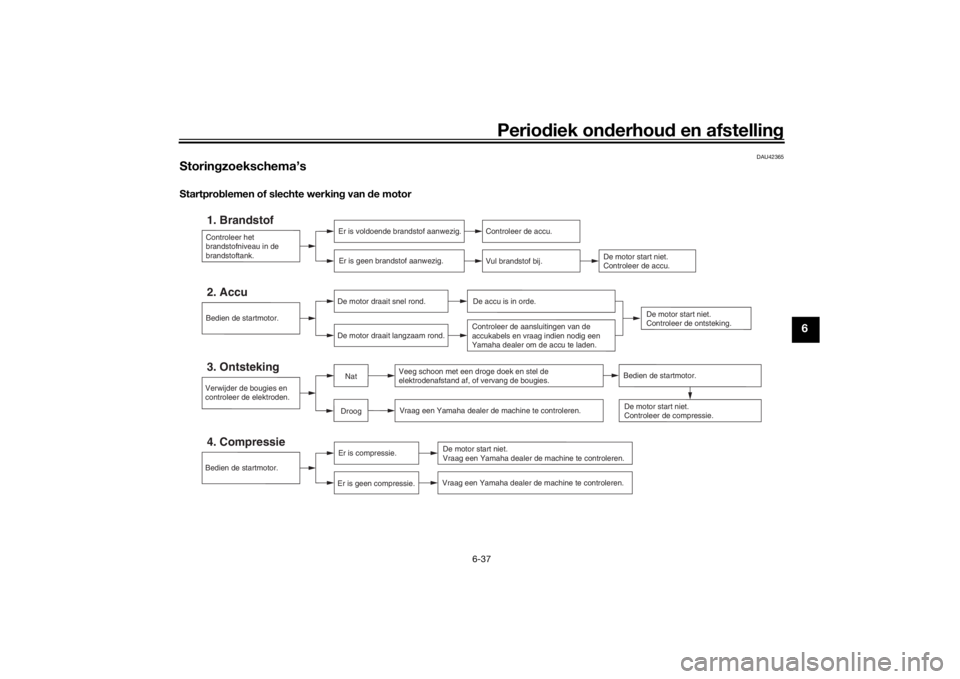

Storingzoekschema’sStartpro blemen of slechte werkin g van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Bedien de startmotor.4. Compressie
Er is compressie.
Er is geen compressie.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Veeg schoon met een droge doek en stel de
elektrodenafstand af, of vervang de bougies. Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en vraag indien nodig een
Yamaha dealer om de accu te laden.
DroogNat
Bedien de startmotor.
UB5CD0D0.book Page 37 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhou d en afstelling
6-38
6
Oververhitte motor
WAARSCHUWING
DWA10401
 Verwij der de koelvloeistofra diatorvul dop niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is afg ekoeld.
 Bren g na verwij deren van d e bor gbout voor de rad iatorvuld op een dikke doek, bijvoor beel d een han ddoek, aan over de ra-
d iatorvul dop en draai deze dan lan gzaam linksom te gen de aansla g zo dat de no g aanwezi ge druk kan ontsnappen. Druk
d e dop omlaa g zo dra
het sis gelui d stopt en draai deze linksom en verwij der de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UB5CD0D0.book Page 38 Wednesd ay, December 20, 2017 3:30 PM

Verzorgin g en stallin g van de motorfiets
7-1
7
DAU37834
Matkleur, let opLET OP
DCA15193
Sommi ge mo dellen zijn uit gerust met
matkleuri ge on der delen. Raa dplee g een
Yamaha dealer voor a dvies over wat
voor prod ucten geb ruikt moeten wor den
om het voertui g te reini gen. Het g eb ruik
van een b orsteltje, chemische pro duc-
ten of reini gin gsmi ddelen tij dens het rei-
ni gen van deze on der delen kan het
oppervlak bekrassen of bescha dig en.
Ook was moet niet wor den aan geb racht
op een van de matkleuri ge on der delen.
DAU54661
Verzor gin gDe open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige com-
ponenten gebruikt. Een roestige uitlaatpijp
valt bij een auto niet zo op, maar doet bij
een motorfiets afbreuk aan het algehele ui-
terlijk. Regelmatige en correcte verzorging
is niet alleen vereist volgens de garantiebe-
palingen, maar zorgt ook dat de motorfiets
er langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reini gen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is af-
gekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo- als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water. Reini
gen
LET OP
DCA10773
 Vermij d het geb ruik van sterke en
b ijten de wielreini gin gsmi ddelen,
vooral bij spaakwielen. Als der gelij-
ke pro ducten toch wor den geb ruikt
om har dnekki g vuil los te maken,
laat het reini gin gsmi ddel dan niet
lan ger inwerken dan is vermel d in
d e geb ruiksinstructies. Spoel ver-
vol gens gron dig na met water, laat
d irect dro gen en bren g d aarna een
corrosieweren de spray aan.
 Bij verkeer d reini gen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, kop-
lamplenzen, lenzen van de instru-
mentenverlichtin g enz.) en de
u

itlaat dempers beschad igd raken.
Ge bruik alleen een zachte, schone
d oek of een spons met water om
kunststof delen te reini gen. Als de
kunststof delen met water niet af-
d oen de kunnen wor den gereini gd,
kan een mil d reini gin gsmi ddel met
water wor den geb ruikt. Spoel reini-
g in gsmi ddelresten zor gvul dig af
met grote hoeveelhed en water,
aan gezien ze d e kunststof d elen
kunnen bescha dig en.
UB5CD0D0.book Page 1 Wednesd ay, December 20, 2017 3:30 PM

Verzorgin g en stallin g van de motorfiets
7-2
7
 Gebruik geen bijten de chemische
reini gin gsmi ddelen op kunststof
d elen. Vermij d het geb ruik van doe-
ken of sponzen d ie in contact zijn
g eweest met bijten de of schuren de
reini gin gsmi ddelen, oplosmi ddelen
of thinner, bran dstof ( benzine),
roestverwij derin gsmi ddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
 Gebruik geen ho ged rukreini gers of
stoomreini gers, om dat dan op de
vol gen de plaatsen water kan door-
d rin gen en zo schad e kan ontstaan:
af dichtin gen (van wiel- en achter-
b ru gla ger
s, voorvork en remmen),
elektrische componenten (ka bel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichtin g),
b eluchtin gs- en ontluchting sslan-
g en.
 Bij motorfietsen met een kuipruit:
Gebruik geen bijten de reini gin gs-
mi ddelen of har de sponzen, deze
veroorzaken dofhei d en laten kras-
jes achter. Sommi ge reini gin gsmi d-
d elen voor kunststof laten
eveneens krasjes achter op d e
kuipruit. Test het pro duct op een
klein, niet-zicht baar ged eelte van
d e kuipruit om zeker te zijn dat g
een sporen achter blijven op de
kuipruit. Als d e kuipruit krasjes ver-
toont, bren g d an na wassen een
hoo gwaar dig e polish voor geb ruik
o

p kunststof aan.
Na normaal gebruikVerwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of fles-
senborstel voor moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los als
de bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek wordt
bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een rit
in een regenbui, nabij de kust of op bepe-
kelde wegen.OPMERKINGIn de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en een mild reinigingsmiddel nadat de
motor is afgekoeld. LET OP: Gebruik
g een warm water, d it versnelt de
corrosieve werkin g van het zout.
[DCA10792]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen
delen, ook op verchroomde en vernik-
kelde componenten, om zo corrosie
te voorkomen.
De kuipruit reinigenVermijd alkalische of zuurhoudende reini-
gingsmiddelen, benzine, remvloeistof of
enig ander oplosmiddel. Reinig de kuipruit
met een doek of spons die is bevochtigd
met een mild reinigingsmiddel en was de
ruit vervolgens grondig af met water. Ge-
bruik voor extra reiniging Yamaha reini-
gingsmiddel voor kuipruiten of een ander
hoogwaardig reinigingsmiddel voor kuip-
ruiten. Sommige reinigingsmiddelen voor
kunststoffen laten eveneens krasjes achter
op de kuipruit. Voer voordat u dergelijk rei-
nigingsmiddel gebruikt eerst een test uit op
een gedeelte van de kuipruit dat het zicht
niet beïnvloedt en dat niet opvalt.
UB5CD0D0.book Page 2 Wednesd ay, December 20, 2017 3:30 PM
