YAMAHA TRACER 900 2018 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2018, Model line: TRACER 900, Model: YAMAHA TRACER 900 2018Pages: 114, PDF Size: 7.58 MB
Page 91 of 114
Manutenção periódica e ajustes
6-30
6
PRECAUÇÃO
PCA10591
Se encontrar quaisquer d anos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU45512

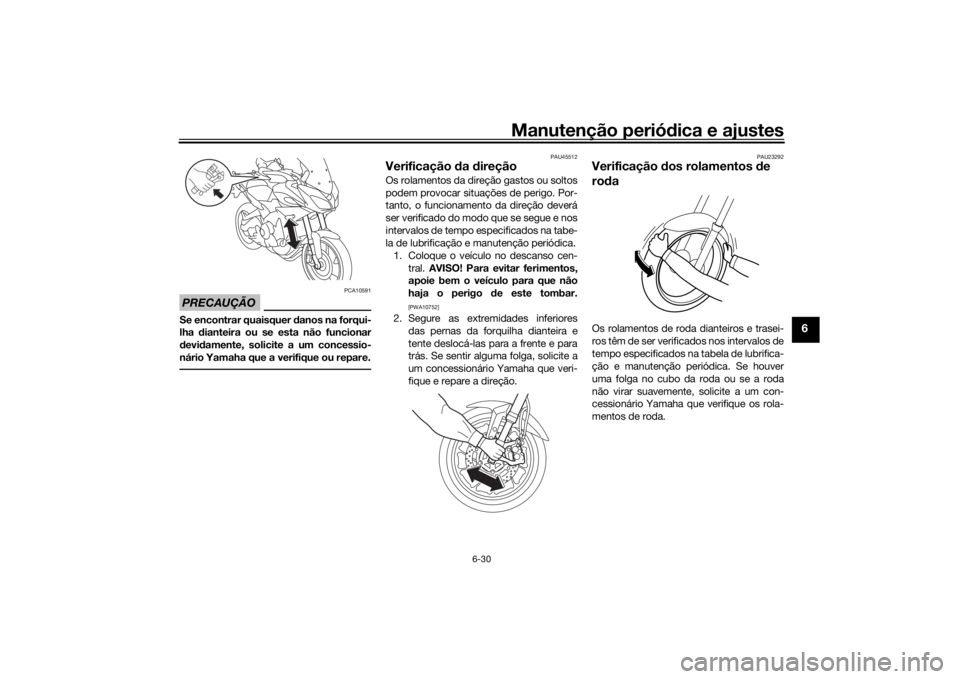

Verificação da direçãoOs rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen- tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direção.
PAU23292
Verificação dos rolamentos de
ro daOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
UB5CP0P0.book Page 30 Wednesday, December 20, 2017 3:43 PM
Page 92 of 114
Manutenção periódica e ajustes
6-31
6
PAU50212
BateriaA bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-27.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queima duras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os olhos quan
do trabalhar perto d e
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água
abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
As baterias prod uzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desligad o e, em se-
gui da, desligar o fio negativo antes
d o positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, d eve verificar se o
interruptor principal está desligad o
e, em segui da, ligar o fio positivo
antes do negativo.
[PCA16842]
1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
1
3
2
UB5CP0P0.book Page 31 Wednesday, December 20, 2017 3:43 PM
Page 93 of 114
Manutenção periódica e ajustes
6-32
6
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria d escarregada po-
d erá provocar danos permanentes na
mesma.
PAU63133

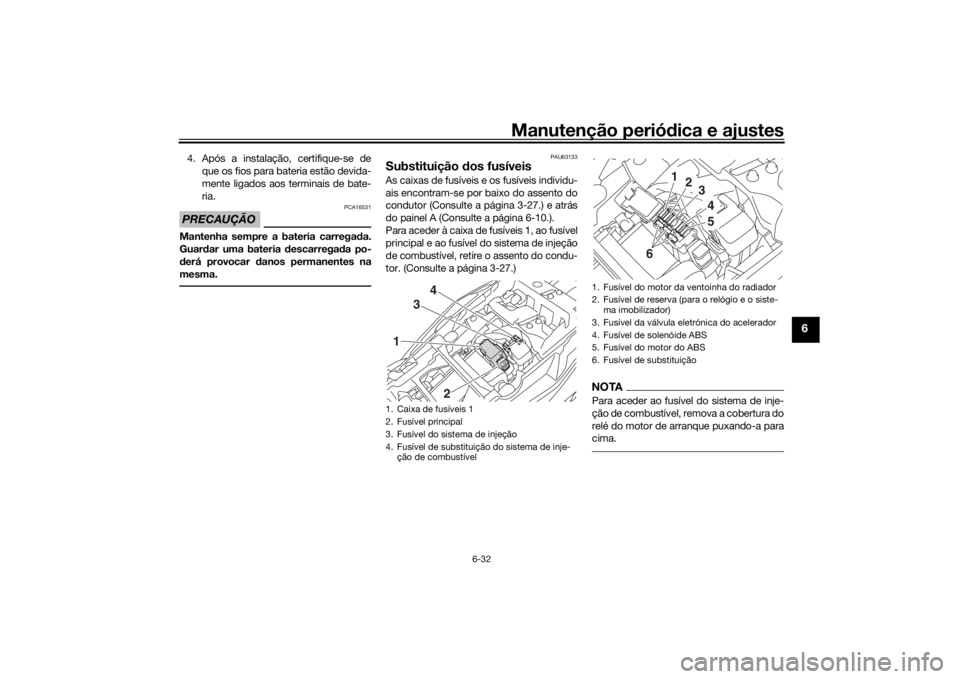

Substituição dos fusíveisAs caixas de fusíveis e os fusíveis individu-
ais encontram-se por baixo do assento do
condutor (Consulte a página 3-27.) e atrás
do painel A (Consulte a página 6-10.).
Para aceder à caixa de fusíveis 1, ao fusível
principal e ao fusível do sistema de injeção
de combustível, retire o assento do condu-
tor. (Consulte a página 3-27.)
NOTAPara aceder ao fusível do sistema de inje-
ção de combustível, remova a cobertura do
relé do motor de arranque puxando-a para
cima.
1. Caixa de fusíveis 1
2. Fusível principal
3. Fusível do sistema de injeção
4. Fusível de substituição do sistema de inje-
ção de combustível1 3
4
2
1. Fusível do motor da ventoinha do radiador
2. Fusível de reserva (para o relógio e o siste- ma imobilizador)
3. Fusível da válvula eletrónica do acelerador
4. Fusível de solenóide ABS
5. Fusível do motor do ABS
6. Fusível de substituição
1
2
345
6
UB5CP0P0.book Page 32 Wednesday, December 20, 2017 3:43 PM
Page 94 of 114
Manutenção periódica e ajustes
6-33
6

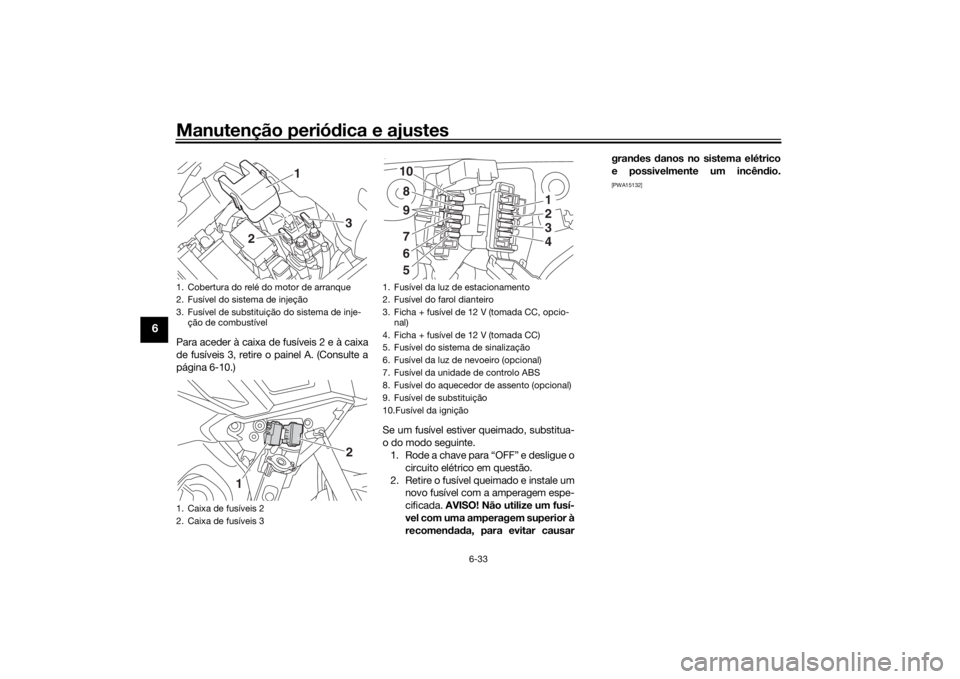

Para aceder à caixa de fusíveis 2 e à caixa
de fusíveis 3, retire o painel A. (Consulte a
página 6-10.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Rode a chave para “OFF” e desligue o
circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar gran
des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
1. Cobertura do relé do motor de arranque
2. Fusível do sistema de injeção
3. Fusível de substituição do sistema de inje-
ção de combustível
1. Caixa de fusíveis 2
2. Caixa de fusíveis 3
3
2
1
1
2
1. Fusível da luz de estacionamento
2. Fusível do farol dianteiro
3. Ficha + fusível de 12 V (tomada CC, opcio- nal)
4. Ficha + fusível de 12 V (tomada CC)
5. Fusível do sistema de sinalização
6. Fusível da luz de nevoeiro (opcional)
7. Fusível da unidade de controlo ABS
8. Fusível do aquecedor de assento (opcional)
9. Fusível de substituição
10.Fusível da ignição
1234
1098765
UB5CP0P0.book Page 33 Wednesday, December 20, 2017 3:43 PM
Page 95 of 114
Manutenção periódica e ajustes
6-34
6
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAU77470
FaróisEste modelo está equipado com faróis tipo
LED.
Se um farol dianteiro não se acender, veri-
fique os fusíveis e, em seguida, solicite a
um concessionário Yamaha que verifique o
veículo.NOTAQuando os faróis dianteiros são regulados
para médios, acende-se um farol dianteiro.
Quando os faróis são regulados para máxi-
mos ou o interruptor de passagem é premi-
do, os dois faróis dianteiros devem
acender-se.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
d a nem autocolantes na lente do farol
d ianteiro.
Fusíveis especifica dos:
Fusível principal:
50.0 A
Fusível do farol dianteiro: 7.5 A
Fusível da luz de nevoeiro: 2.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição: 15.0 A
Fusível da luz de estacionamento: 7.5 A
Fusível do motor da ventoinha do
radiador: 15.0 A
Fusível motor ABS:
30.0 A
Fusível do sistema de injecção: 20.0 A
Fusível de solenóide ABS: 15.0 A
Fusível da unidade de controlo
ABS: 7.5 A
Fusível de reserva:
7.5 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 A
Fusível do assento (OP): 7.5 A
Ficha + fusível de 12 V:2.0 A
Ficha + fusível de 12 V (OP): 2.0 A
UB5CP0P0.book Page 34 Wednesday, December 20, 2017 3:43 PM
Page 96 of 114
Manutenção periódica e ajustes
6-35
6
PAU54502

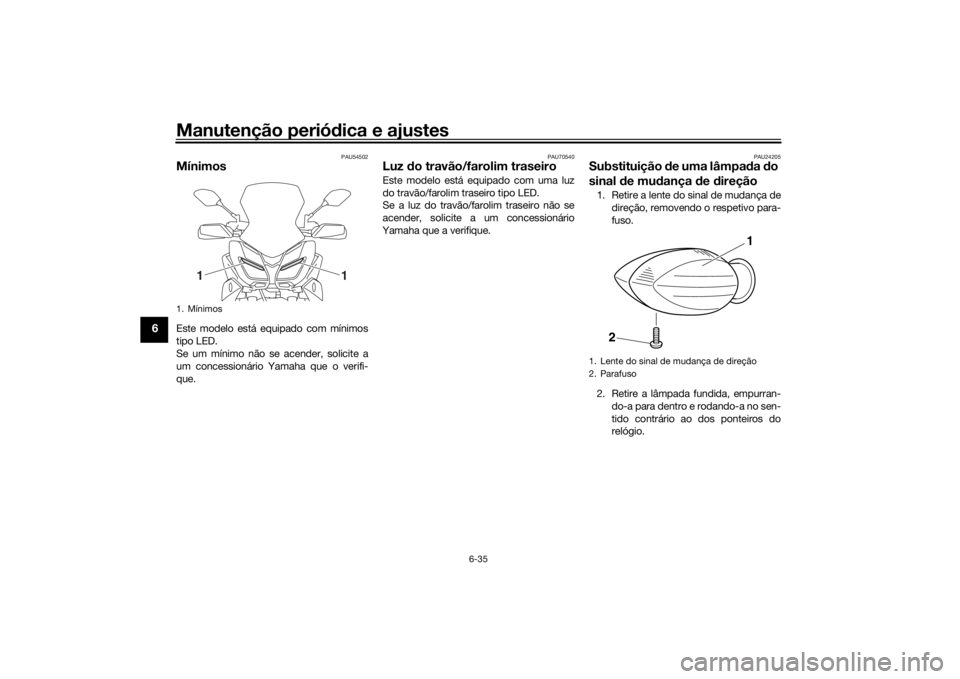

MínimosEste modelo está equipado com mínimos
tipo LED.
Se um mínimo não se acender, solicite a
um concessionário Yamaha que o verifi-
que.
PAU70540
Luz do travão/farolim traseiroEste modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24205
Substituição de uma lâmpa da do
sinal de mu dança de direção1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
1. Mínimos
1
1
1. Lente do sinal de mudança de direção
2. Parafuso
1
2
UB5CP0P0.book Page 35 Wednesday, December 20, 2017 3:43 PM
Page 97 of 114
Manutenção periódica e ajustes
6-36
6

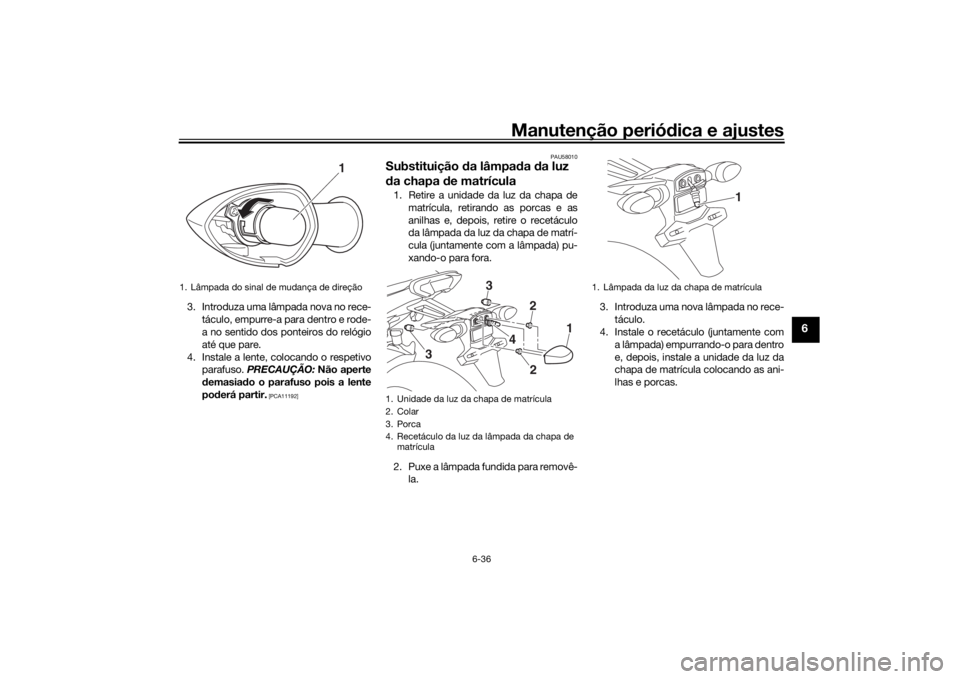

3. Introduza uma lâmpada nova no rece-
táculo, empurre-a para dentro e rode-
a no sentido dos ponteiros do relógio
até que pare.
4. Instale a lente, colocando o respetivo parafuso. PRECAUÇÃO: Não aperte
d emasia do o parafuso pois a lente
pod erá partir.
[PCA11192] PAU58010
Substituição
da lâmpa da da luz
d a chapa de matrícula1. Retire a unidade da luz da chapa de
matrícula, retirando as porcas e as
anilhas e, depois, retire o recetáculo
da lâmpada da luz da chapa de matrí-
cula (juntamente com a lâmpada) pu-
xando-o para fora.
2. Puxe a lâmpada fundida para removê- la. 3. Introduza uma nova lâmpada no rece-
táculo.
4. Instale o recetáculo (juntamente com
a lâmpada) empurrando-o para dentro
e, depois, instale a unidade da luz da
chapa de matrícula colocando as ani-
lhas e porcas.
1. Lâmpada do sinal de mudança de direção
1
1. Unidade da luz da chapa de matrícula
2. Colar
3. Porca
4. Recetáculo da luz da lâmpada da chapa de matrícula
1
22
4
3
3
1. Lâmpada da luz da chapa de matrícula
1
UB5CP0P0.book Page 36 Wednesday, December 20, 2017 3:43 PM
Page 98 of 114
Manutenção periódica e ajustes
6-37
6
PAU25872
Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou d anos materiais.
UB5CP0P0.book Page 37 Wednesday, December 20, 2017 3:43 PM
Page 99 of 114
Manutenção periódica e ajustes
6-38
6
PAU42365
Tabelas de deteção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respetivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Acione o motor de
arranque elétrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os elétrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
elétrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Acione o motor de
arranque elétrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Acione o motor de arranque elétrico.
Solicite a um concessionário Yamaha que verifique o veículo.
UB5CP0P0.book Page 38 Wednesday, December 20, 2017 3:43 PM
Page 100 of 114
Manutenção periódica e ajustes
6-39
6
Sobreaquecimento do motor
AVISO
PWA10401
Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quentes. O flui do muito quente e o vapor po dem
ser expeli dos sob pressão, pod endo provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
Depois de retirar o parafuso retentor da tampa do ra dia dor, coloque um ped aço de pano espesso, tal como uma toalha,
sobre a tampa do ra dia dor, e d epois rod e lentamente a tampa no senti do contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão resi dual. Quand o o ruído sibilante parar, prima a tampa enquanto a ro da
no senti do contrário ao dos ponteiros d o relógio e, de segui da, retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariament e água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
UB5CP0P0.book Page 39 Wednesday, December 20, 2017 3:43 PM
