Informazioni di sicurezza
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”. Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-17 per le specifiche dei pneumatici e in-
formazioni sulla manutenzione e sul cam-
bio dei pneumatici.
UB5CH0H0.book Page 4 Tuesday, December 19, 2017 5:09 PM
Page 12 of 112
Informazioni di sicurezza
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni. Rimuovere dal motociclo tutti gli og-
getti non ancorati.
Controllare che il rubinetto benzina (se
in dotazione) sia in posizione OFF e
che non vi siano perdite di carburante.
Innestare la marcia (per i modelli con
cambio manuale).
Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.UB5CH0H0.book Page 5 Tuesday, December 19, 2017 5:09 PM
Page 13 of 112
Descrizione
2-1
2
HAU10411

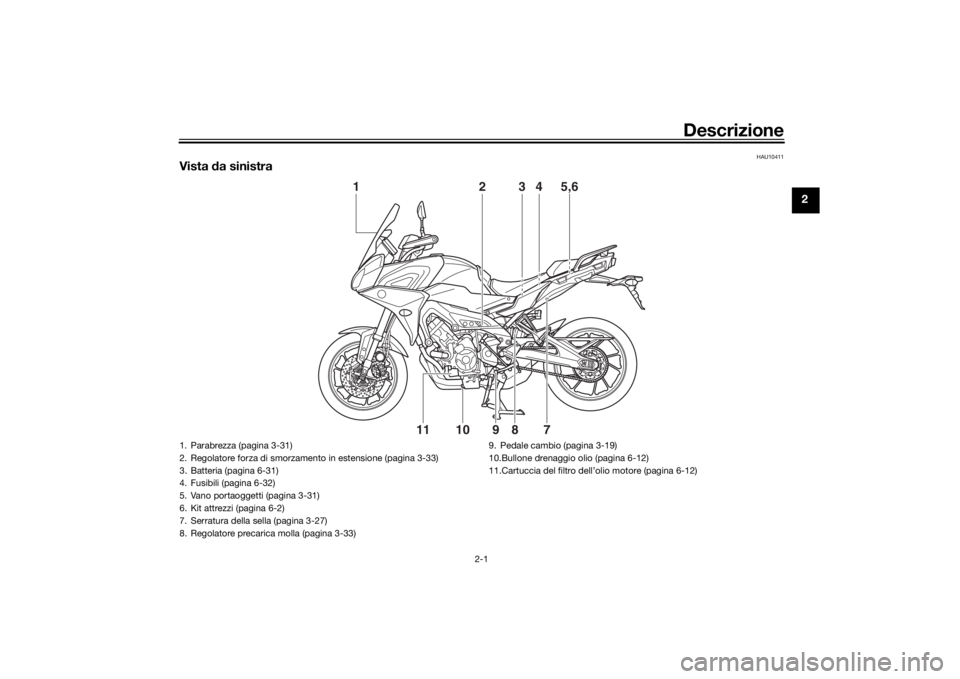

Vista da sinistra
2
1
3
4
5,6
7
10
11
8
9
1. Parabrezza (pagina 3-31)
2. Regolatore forza di smorzamento in estensione (pagina 3-33)
3. Batteria (pagina 6-31)
4. Fusibili (pagina 6-32)
5. Vano portaoggetti (pagina 3-31)
6. Kit attrezzi (pagina 6-2)
7. Serratura della sella (pagina 3-27)
8. Regolatore precarica molla (pagina 3-33) 9. Pedale cambio (pagina 3-19)
10.Bullone drenaggio olio (pagina 6-12)
11.Cartuccia del filtro dell’olio motore (pagina 6-12)
UB5CH0H0.book Page 1 Tuesday, December 19, 2017 5:09 PM
Page 14 of 112
Descrizione
2-2
2
HAU10421

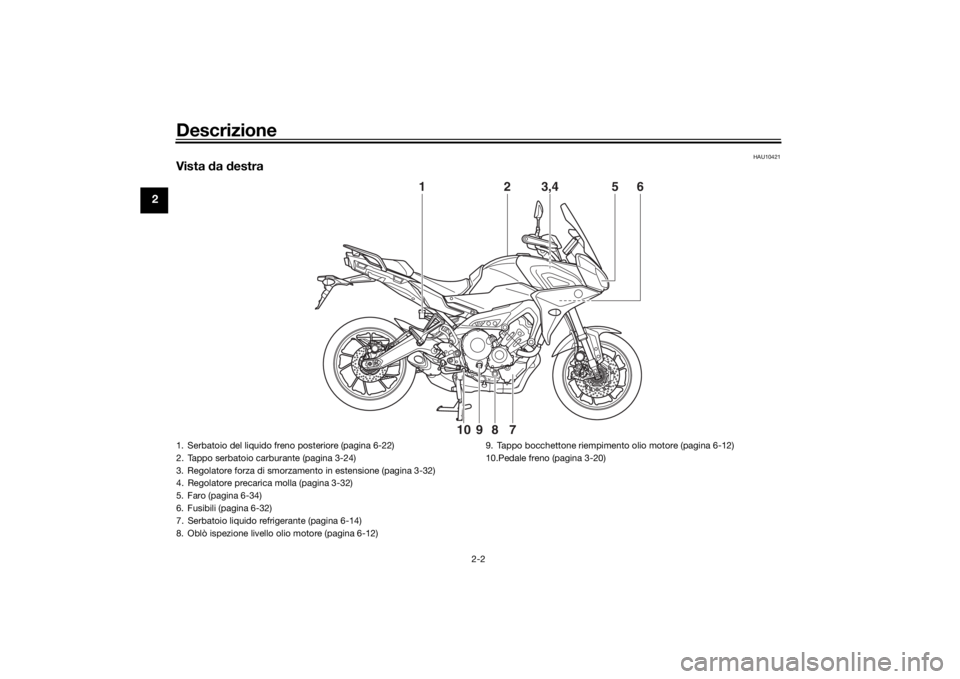

Vista da destra
1
2
3,4
5
6
7
8
9
10
1. Serbatoio del liquido freno posteriore (pagina 6-22)
2. Tappo serbatoio carburante (pagina 3-24)
3. Regolatore forza di smorzament o in estensione (pagina 3-32)
4. Regolatore precarica molla (pagina 3-32)
5. Faro (pagina 6-34)
6. Fusibili (pagina 6-32)
7. Serbatoio liquido refrigerante (pagina 6-14)
8. Oblò ispezione livello olio motore (pagina 6-12) 9. Tappo bocchettone riempimento olio motore (pagina 6-12)
10.Pedale freno (pagina 3-20)UB5CH0H0.book Page 2 Tuesday, December 19, 2017 5:09 PM
Page 15 of 112
Descrizione
2-3
2
HAU10431
Comandi e strumentazione
1
2
78
9
6
5
3
4
1. Leva frizione (pagina 3-19)
2. Interruttori impugnatura sinistra (pagina 3-17)
3. Presa ausiliaria (CC) (pagina 3-38)
4. Strumento multifunzione (pagina 3-5)
5. Serbatoio del liquido freno anteriore (pagina 6-22)
6. Interruttori impugnatura destra (pagina 3-17)
7. Leva freno (pagina 3-20)
8. Manopola acceleratore (pagina 6-16) 9. Blocchetto accensione/bloccasterzo (pagina 3-2)
UB5CH0H0.book Page 3 Tuesday, December 19, 2017 5:09 PM
Page 16 of 112
Strumento e funzioni di controllo
3-1
3
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
un transponder (installato nella chiave
di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere pagina
3-5.) La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave d i ricodifica, è
impossibile re gistrare dei co dici
nuovi nelle chiavi stan dar d. Si può
continuare a d utilizzare le chiavi
stan dar d per accen dere il veicolo,
ma se occorre impostare nuovi co-
d ici (ossia, se si fa una chiave stan-
d ar d nuova o se si per dono tutte le
chiavi), si deve sostituire in blocco il
sistema immobilizzatore. Pertanto
consi gliamo vivamente d i utilizzare
una delle due chiavi stan dar d e di
conservare la chiave d i ricodifica in
un posto sicuro.
Non immer gere in acq ua nessuna
d elle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a ma gneti (compresi, ma non
soltanto, i pro dotti come gli altopar-
lanti, ecc.).
Non posizionare o ggetti che tra-
smettono se gnali elettrici vicino a
nessuna chiave.
Non appo ggia
re oggetti pesanti su
una delle chiavi.
Non molare o mo dificare la forma d i
nessuna delle chiavi.
Non disassemblare la parte d i pla-
stica di nessuna d elle chiavi.
Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi stan dar d sia
le chiavi d i altri sistemi immobilizza-
tori lontane d alla chiave di ricodifi-
ca di q uesto veicolo.
Mantenere le chiavi di altri sistemi
immobilizzatori lontane d al bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
se gnali.

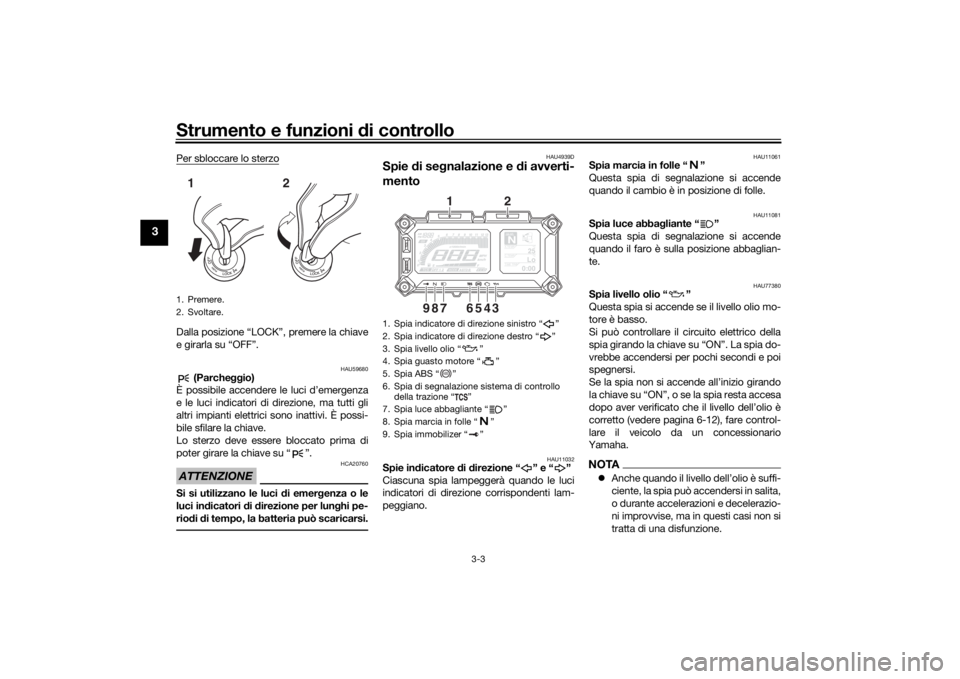

1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)UB5CH0H0.book Page 1 Tuesday, December 19, 2017 5:09 PM
Page 17 of 112
Strumento e funzioni di controllo
3-2
3
HAU10474

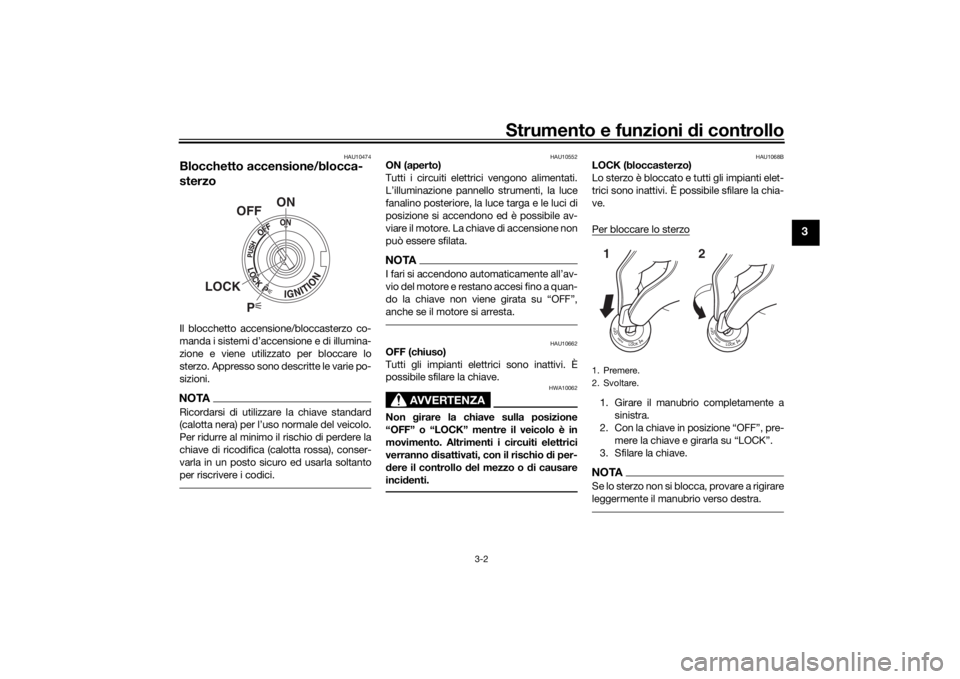

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU10552
ON (aperto)
Tutti i circuiti elettrici vengono alimentati.
L’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e le luci di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”,
anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU1068B
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
UB5CH0H0.book Page 2 Tuesday, December 19, 2017 5:09 PM
Page 18 of 112
Strumento e funzioni di controllo
3-3
3
Per sbloccare lo sterzoDalla posizione “LOCK”, premere la chiave
e girarla su “OFF”.
HAU59680
(Parcheggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA20760
Si si utilizzano le luci d i emergenza o le
luci in dicatori di d irezione per lun ghi pe-
rio di d i tempo, la batteria può scaricarsi.
HAU4939D
Spie di se gnalazione e d i avverti-
mento
HAU11032
Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU77380
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo aver verificato che il livello dell’olio è
corretto (vedere pagina 6-12), fare control-
lare il veicolo da un concessionario
Yamaha.NOTA Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione sinistro “ ”
2. Spia indicatore di direzione destro “ ”
3. Spia livello olio “ ”
4. Spia guasto motore “ ”
5. Spia ABS “ ”
6. Spia di segnalazione sistema di controllo
della trazione “ ”
7. Spia luce abbagliante “ ”
8. Spia marcia in folle “ ”
9. Spia immobilizer “ ”
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
3456
789
1
2
ABS
UB5CH0H0.book Page 3 Tuesday, December 19, 2017 5:09 PM
Page 19 of 112
Strumento e funzioni di controllo
3-4
3
Se si individua un problema nel circu-
ito di rilevamento livello dell’olio, la
spia livello olio lampeggia ripetuta-
mente. In tal caso, far controllare il vei-
colo da un concessionario Yamaha.
HAU73171
Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende inizialmente gi-
rando la chiave su “ON”, o se la spia rimane
accesa, fare controllare il veicolo da un
concessionario Yamaha.
HAU69891
Spia ABS “ ”
In condizioni di funzionamento normale,
questa spia si accende quando si gira la
chiave in posizione “ON” e si spegne quan-
do si raggiunge una velocità di almeno
10 km/h (6 mi/h).
Se la spia ABS: non si accende quando la chiave è gi-
rata su “ON”
si accende o lampeggia durante la
guida
non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-20 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la gui da, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due cond izioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emerg enza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
HAU73272
Spia di se gnalazione sistema di control-
lo della trazione “ ”
In condizioni di funzionamento normale,
questa spia di segnalazione è spenta.
Quando il controllo della trazione viene in-
nestato, questa spia di segnalazione lam-
peggia per alcuni secondi per poi
spegnersi.
Quando il sistema di controllo della trazione
viene spento, questa spia di segnalazione
si accende.
Se il sistema di controllo della trazione si di-
sattiva durante la guida o se viene rilevato
un problema all’interno del sistema di con-
trollo della trazione, questa spia di segnala-
zione e la spia guasto motore si
accendono. (Vedere pagina 3-22 per spie-
gazioni sul sistema di controllo della trazio-
ne.)
ABS
UB5CH0H0.book Page 4 Tuesday, December 19, 2017 5:09 PM
Page 20 of 112
Strumento e funzioni di controllo
3-5
3
HAU73120
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia
di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se
la spia di segnalazione resta accesa o se la spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.
NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe es-
sere provocato da un’interferenza del
trasponder. In questo caso, tentare quanto
segue. 1. Accertarsi che non vi siano chiavi del
sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia-
re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
HAU76324
Strumento multifunzioneLo strumento multifunzione è equipaggiato
con i seguenti strumenti:
tachimetro
contagiri
orologio digitale
indicatore livello carburante

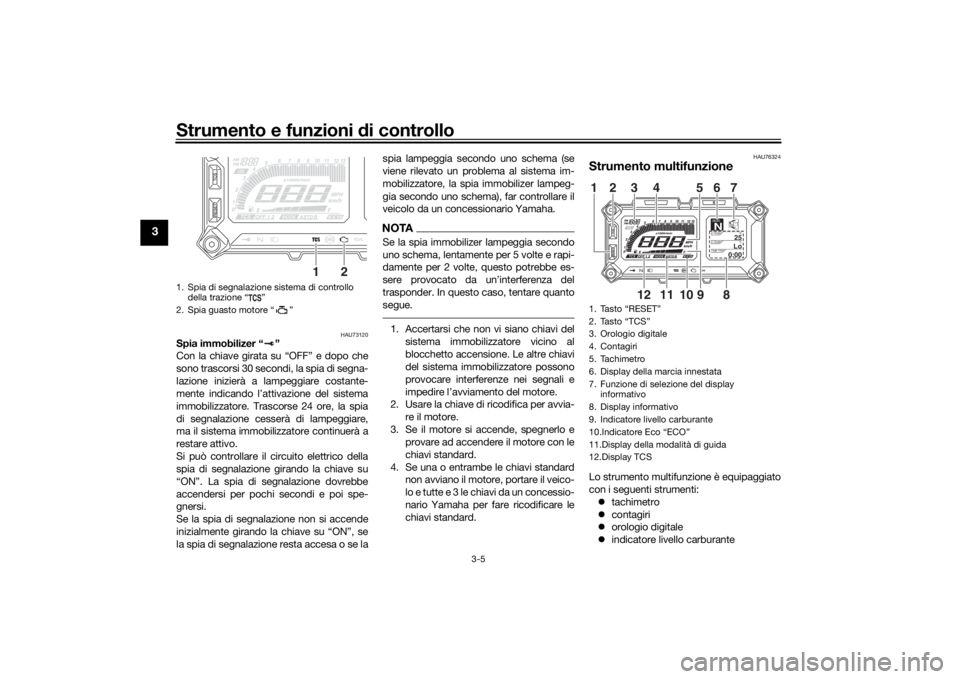

1. Spia di segnalazione sistema di controllo
della trazione “ ”
2. Spia guasto motore “ ”
1
2
1. Tasto “RESET”
2. Tasto “TCS”
3. Orologio digitale
4. Contagiri
5. Tachimetro
6. Display della marcia innestata
7. Funzione di selezione del display informativo
8. Display informativo
9. Indicatore livello carburante
10.Indicatore Eco “ECO”
11.Display della modalità di guida
12.Display TCS
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
891011
12
12 3 4 56
7
UB5CH0H0.book Page 5 Tuesday, December 19, 2017 5:09 PM
