YAMAHA TRACER 900 2020 Betriebsanleitungen (in German)

Funktionen der Instru mente un d Be dienun gselemente
3-26
3
HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vor dem Betanken vergewissern,
dass die Zapfpistole die gleiche Be-
zeichnung aufweist.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten. Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU72972
Kraftstofftank-Ü
berlaufschlauchVor dem Betrieb des Fahrzeugs:
 Den Überlaufschlauch-Anschluss und
auf Beschädigung kontrollieren.
 Sich vergewissern, dass der Überlauf-
schlauch nicht blockiert ist und durch
die Schelle verläuft.HINWEISWeitere Informationen zum Kanister siehe
Seite 6-11.
E5
E10
1. Kraftstofftank-Überlaufschlauch
2. Klemme
21
UB5CG1G0.book Page 26 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-27
3
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennun gen:
 Das Fahrzeu g niemals in d er Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeu g nach Mö glichkeit so
parken, dass Fuß gän ger od er Kin-
d er nicht mit dem heißen Auspuff in
Berührung kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan ge
m Leerlauf betrie b kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schäd en am
A bgaskatalysator.
GAU65801

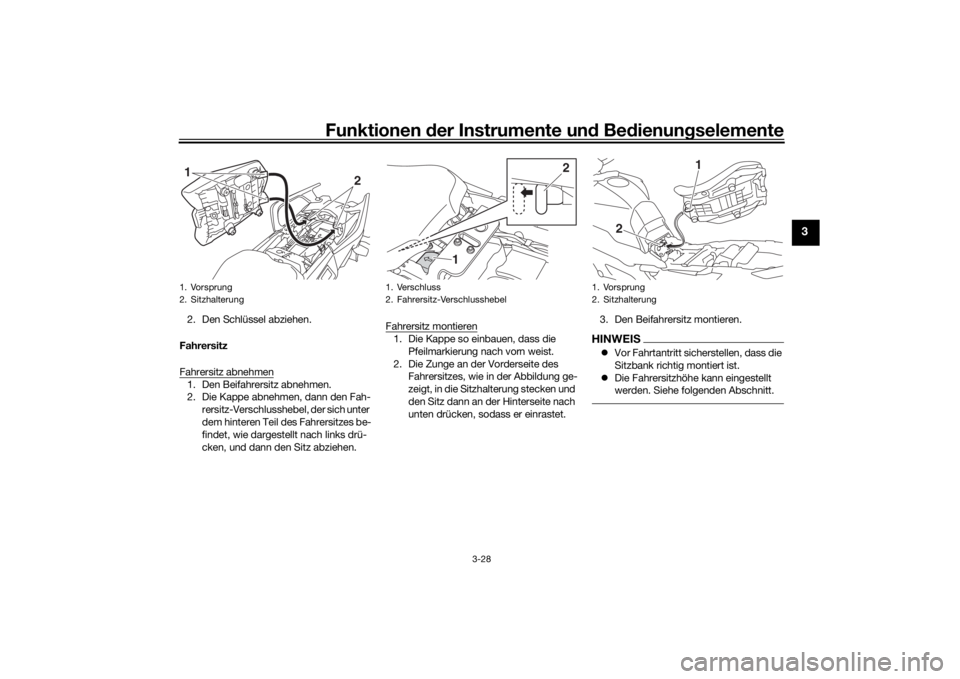

Sitz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Den Vorderteil des Beifahrersitzes hochheben und nach vorne ziehen.
Beifahrersitz montieren1. Die Zungen an der Hinterseite des Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste-
cken und den Sitz dann an der Vorder-
seite nach unten drücken, sodass er
einrastet.1. Sitzbankschloss
2. Aufschließen.
1
2
UB5CG1G0.book Page 27 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-28
3
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen1. Den Beifahrersitz abnehmen.
2. Die Kappe abnehmen, dann den Fah- rersitz-Verschlusshebel, der sich unter
dem hinteren Teil des Fahrersitzes be-
findet, wie dargestellt nach links drü-
cken, und dann den Sitz abziehen. Fahrersitz montieren
1. Die Kappe so einbauen, dass die
Pfeilmarkierung nach vorn weist.
2. Die Zunge an der Vorderseite des Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet. 3. Den Beifahrersitz montieren.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
 Die Fahrersitzhöhe kann eingestellt
werden. Siehe folgenden Abschnitt.
1. Vorsprung
2. Sitzhalterung
2
1
1. Verschluss
2. Fahrersitz-Verschlusshebel
2
1
1. Vorsprung
2. Sitzhalterung
2 1
UB5CG1G0.book Page 28 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-29
3
GAU63051

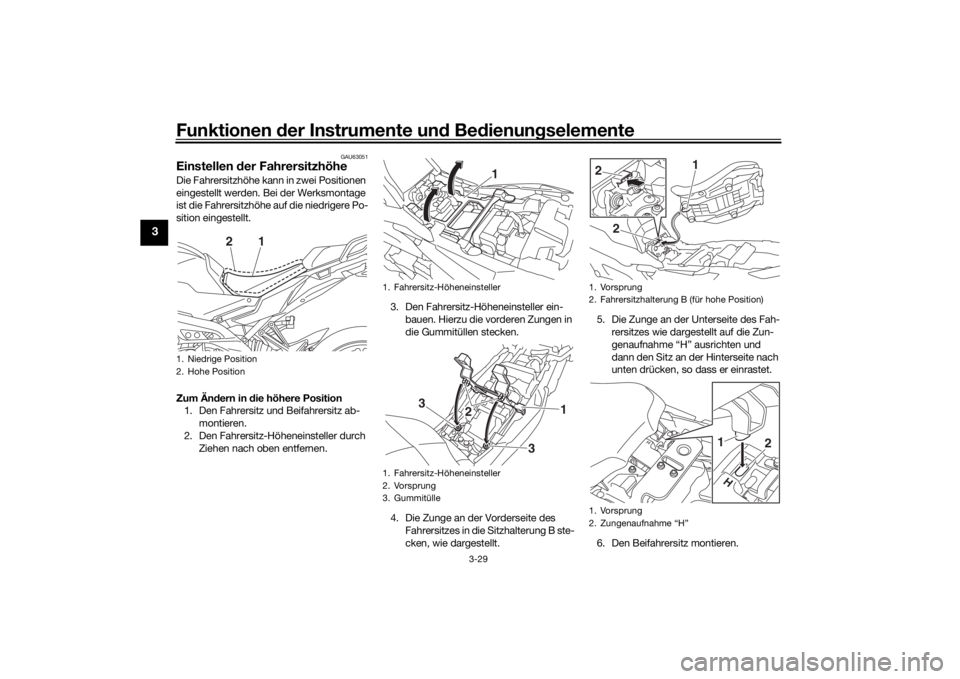

Einstellen der FahrersitzhöheDie Fahrersitzhöhe kann in zwei Positionen
eingestellt werden. Bei der Werksmontage
ist die Fahrersitzhöhe auf die niedrigere Po-
sition eingestellt.
Zum Än dern in d ie höhere Position
1. Den Fahrersitz und Beifahrersitz ab-
montieren.
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen. 3. Den Fahrersitz-Höheneinsteller ein-
bauen. Hierzu die vorderen Zungen in
die Gummitüllen stecken.
4. Die Zunge an der Vorderseite des Fahrersitzes in die Sitzhalterung B ste-
cken, wie dargestellt. 5. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “H” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
6. Den Beifahrersitz montieren.1. Niedrige Position
2. Hohe Position
2
1
1. Fahrersitz-Höheneinsteller
1. Fahrersitz-Höheneinsteller
2. Vorsprung
3. Gummitülle
1
1
2
3
3
1. Vorsprung
2. Fahrersitzhalterung B (für hohe Position)
1. Vorsprung
2. Zungenaufnahme “H”
2 1
2
1
2
UB5CG1G0.book Page 29 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-30
3

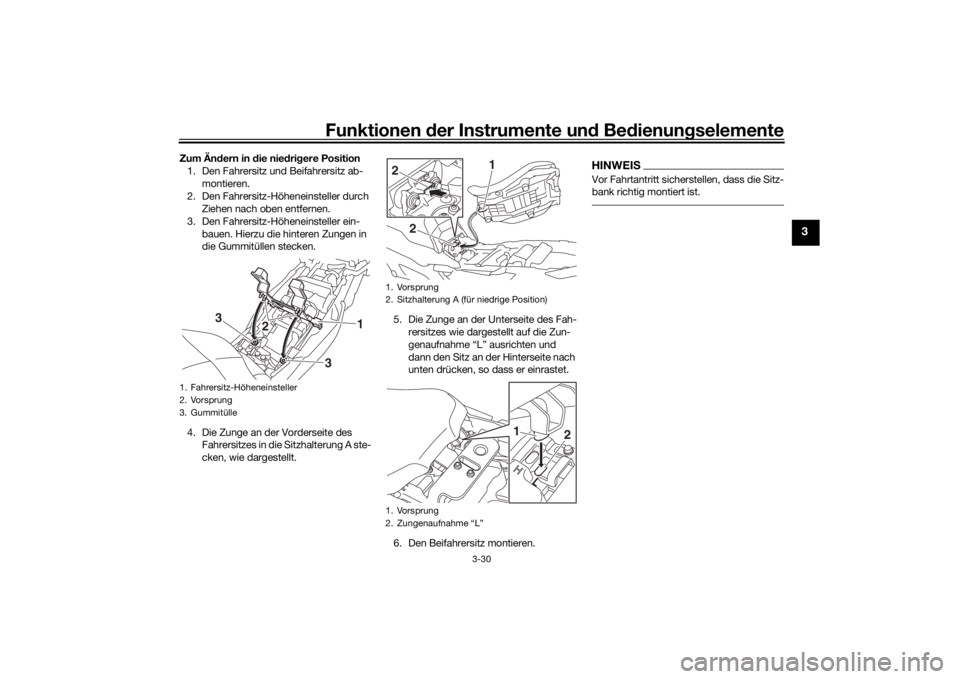

Zum Än dern in d ie niedri gere Position
1. Den Fahrersitz und Beifahrersitz ab- montieren.
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Den Fahrersitz-Höheneinsteller ein- bauen. Hierzu die hinteren Zungen in
die Gummitüllen stecken.
4. Die Zunge an der Vorderseite des Fahrersitzes in die Sitzhalterung A ste-
cken, wie dargestellt. 5. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “L” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
6. Den Beifahrersitz montieren.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Fahrersitz-Höheneinsteller
2. Vorsprung
3. Gummitülle
1
2
3
3
1. Vorsprung
2. Sitzhalterung A (für niedrige Position)
1. Vorsprung
2. Zungenaufnahme “L”
2 1
2
1
2
UB5CG1G0.book Page 30 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-31
3
GAU63062

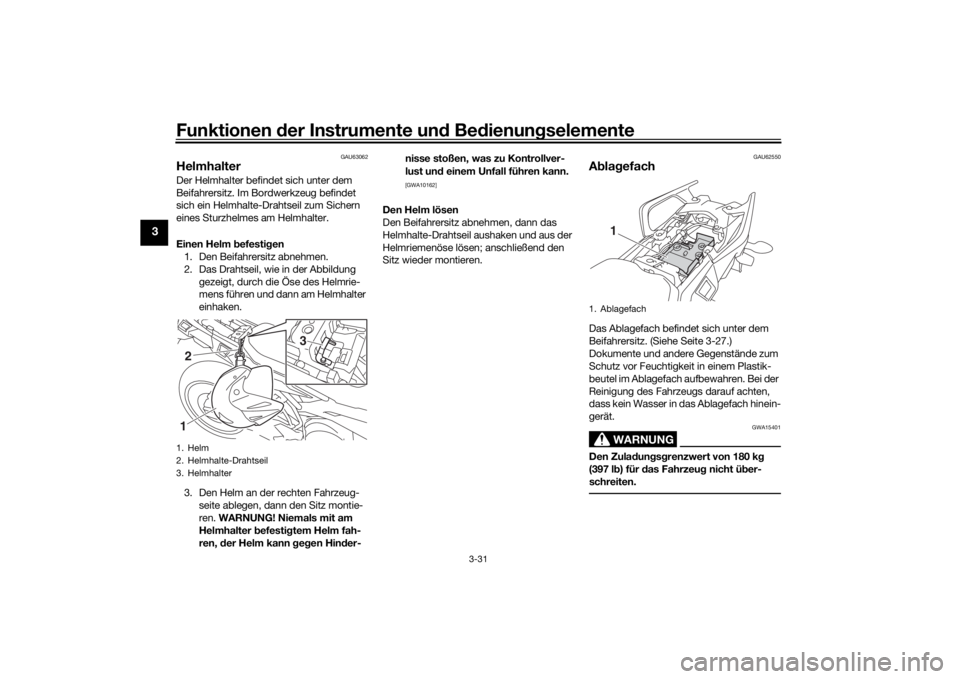

HelmhalterDer Helmhalter befindet sich unter dem
Beifahrersitz. Im Bordwerkzeug befindet
sich ein Helmhalte-Drahtseil zum Sichern
eines Sturzhelmes am Helmhalter.
Einen Helm befesti gen
1. Den Beifahrersitz abnehmen.
2. Das Drahtseil, wie in der Abbildung
gezeigt, durch die Öse des Helmrie-
mens führen und dann am Helmhalter
einhaken.
3. Den Helm an der rechten Fahrzeug- seite ablegen, dann den Sitz montie-
ren. WARNUNG! Niemals mit am
Helmhalter befesti gtem Helm fah-
ren, der Helm kann geg en Hin der- nisse stoßen, was zu Kontrollver-
lust un
d einem Unfall führen kann.

[GWA10162]
Den Helm lösen
Den Beifahrersitz abnehmen, dann das
Helmhalte-Drahtseil aushaken und aus der
Helmriemenöse lösen; anschließend den
Sitz wieder montieren.
GAU62550
A bla gefachDas Ablagefach befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-27.)
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA15401
Den Zula dun gsg renzwert von 180 k g
(397 l b) für d as Fahrzeu g nicht ü ber-
schreiten.
1. Helm
2. Helmhalte-Drahtseil
3. Helmhalter
3
21
1. Ablagefach
1
UB5CG1G0.book Page 31 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-32
3
GAU83932

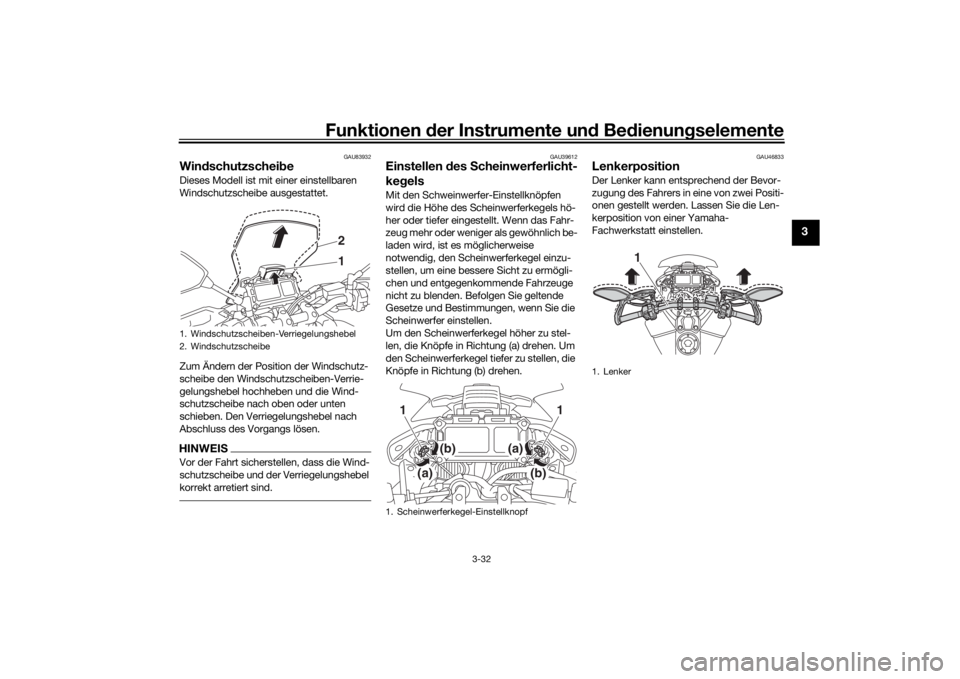

Win dschutzschei be Dieses Modell ist mit einer einstellbaren
Windschutzscheibe ausgestattet.
Zum Ändern der Position der Windschutz-
scheibe den Windschutzscheiben-Verrie-
gelungshebel hochheben und die Wind-
schutzscheibe nach oben oder unten
schieben. Den Verriegelungshebel nach
Abschluss des Vorgangs lösen.HINWEISVor der Fahrt sicherstellen, dass die Wind-
schutzscheibe und der Verriegelungshebel
korrekt arretiert sind.
GAU39612
Einstellen des Scheinwerferlicht-
ke gelsMit den Schweinwerfer-Einstellknöpfen
wird die Höhe des Scheinwerferkegels hö-
her oder tiefer eingestellt. Wenn das Fahr-
zeug mehr oder weniger als gewöhnlich be-
laden wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie geltende
Gesetze und Bestimmungen, wenn Sie die
Scheinwerfer einstellen.
Um den Scheinwerferkegel höher zu stel-
len, die Knöpfe in Richtung (a) drehen. Um
den Scheinwerferkegel tiefer zu stellen, die
Knöpfe in Richtung (b) drehen.
GAU46833
Lenkerposition Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von zwei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
1. Windschutzscheiben-Verriegelungshebel
2. Windschutzscheibe
12
1. Scheinwerferkegel-Einstellknopf
(a)
(b)
1
(b)
(a)
1
1. Lenker
1
UB5CG1G0.book Page 32 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-33
3
GAU62452

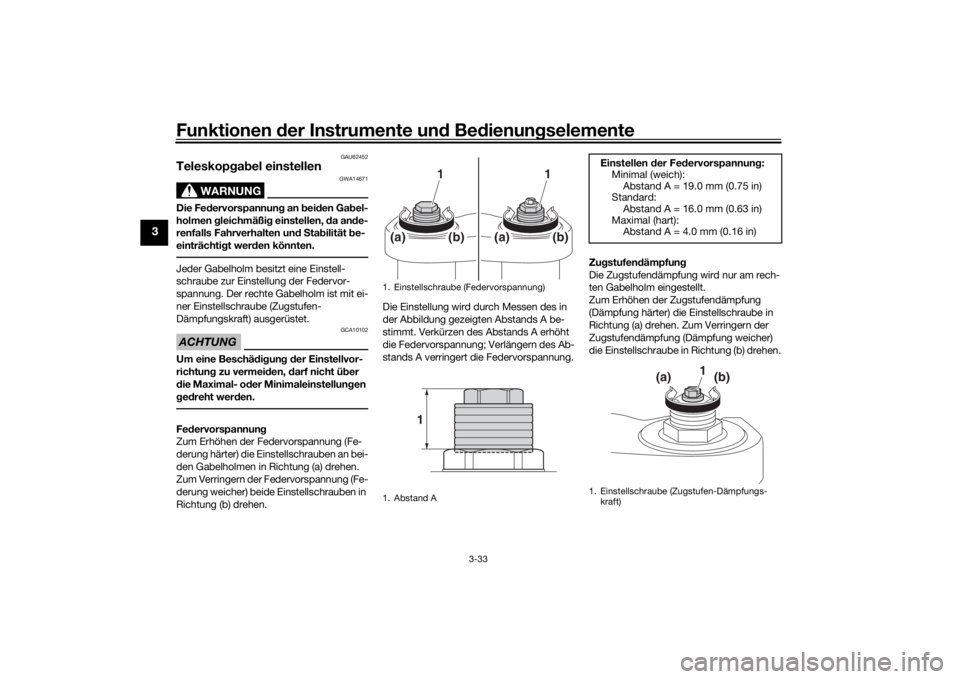

Teleskop gab el einstellen
WARNUNG
GWA14671
Die Fe dervorspannun g an bei den Gab el-
holmen gleichmäßi g einstellen, d a ande-
renfalls Fahrverhalten un d S ta bilität be-
einträchti gt wer den könnten.Jeder Gabelholm besitzt eine Einstell-
schraube zur Einstellung der Federvor-
spannung. Der rechte Gabelholm ist mit ei-
ner Einstellschraube (Zugstufen-
Dämpfungskraft) ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung (Fe-
derung weicher) beide Einstellschrauben in
Richtung (b) drehen. Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
Zu
gstufen dämpfun g

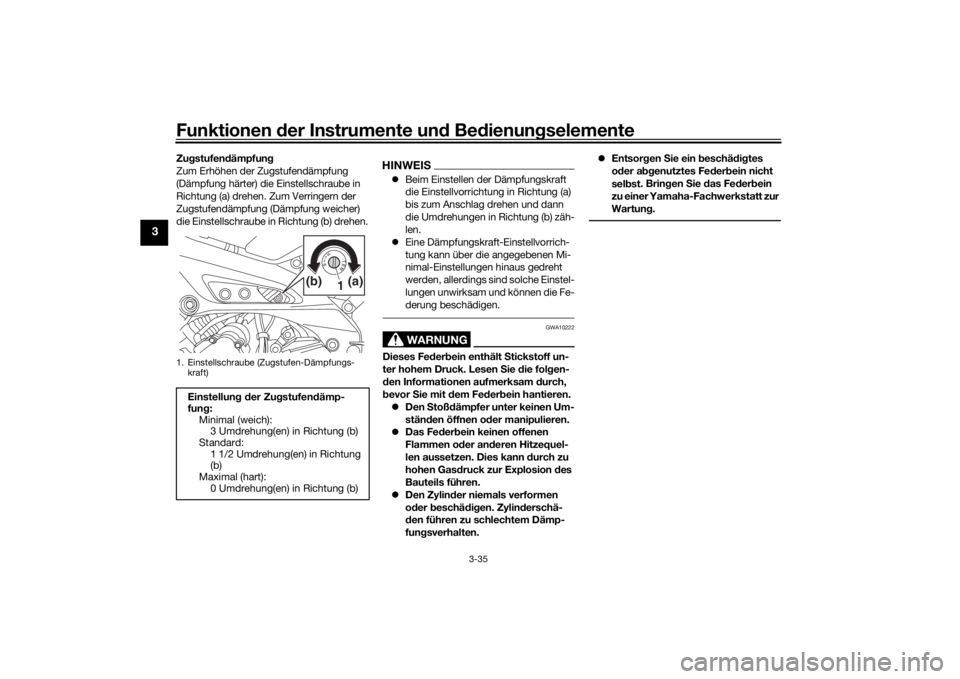

Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
1. Einstellschraube (Federvorspannung)
1. Abstand A
1
1
(a)
(b)
(a)
(b)
1
Einstellen der Fed ervorspannung :
Minimal (weich):
Abstand A = 19.0 mm (0.75 in)
Standard: Abstand A = 16.0 mm (0.63 in)
Maximal (hart): Abstand A = 4.0 mm (0.16 in)1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)
1
(a)
(b)
UB5CG1G0.book Page 33 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-34
3

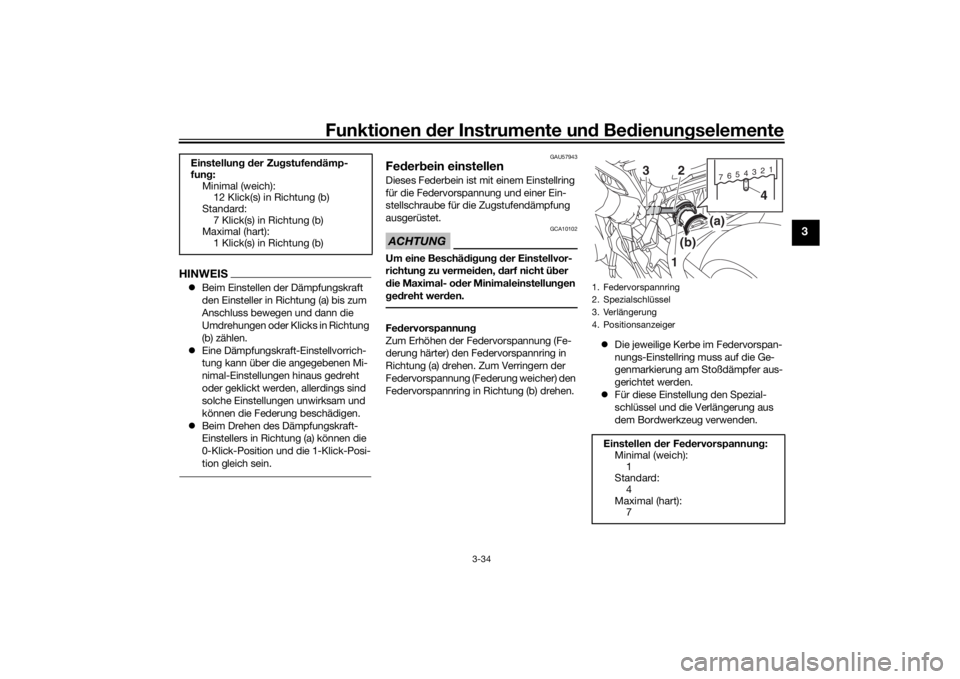

HINWEIS Beim Einstellen der Dämpfungskraft
den Einsteller in Richtung (a) bis zum
Anschluss bewegen und dann die
Umdrehungen oder Klicks in Richtung
(b) zählen.
 Eine Dämpfungskraft-Einstellvorrich-
tung kann über die angegebenen Mi-
nimal-Einstellungen hinaus gedreht
oder geklickt werden, allerdings sind
solche Einstellungen unwirksam und
können die Federung beschädigen.
 Beim Drehen des Dämpfungskraft-
Einstellers in Richtung (a) können die
0-Klick-Position und die 1-Klick-Posi-
tion gleich sein.
GAU57943
Feder bein einstellenDieses Federbein ist mit einem Einstellring
für die Federvorspannung und einer Ein-
stellschraube für die Zugstufendämpfung
ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) den
Federvorspannring in Richtung (b) drehen. 
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
 Für diese Einstellung den Spezial-
schlüssel und die Verlängerung aus
dem Bordwerkzeug verwenden.
Einstellun
g d er Zu gstufen dämp-
fun g:
Minimal (weich): 12 Klick(s) in Richtung (b)
Standard:
7 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
1. Federvorspannring
2. Spezialschlüssel
3. Verlängerung
4. Positionsanzeiger
Einstellen der Fe dervorspannun g:
Minimal (weich):
1
Standard: 4
Maximal (hart): 7
7654321
1(b) (a)
4
2
3
UB5CG1G0.book Page 34 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-35
3
Zu gstufen dämpfun g
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEIS Beim Einstellen der Dämpfungskraft
die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann
die Umdrehungen in Richtung (b) zäh-
len.
 Eine Dämpfungskraft-Einstellvorrich-
tung kann über die angegebenen Mi-
nimal-Einstellungen hinaus gedreht
werden, allerdings sind solche Einstel-
lungen unwirksam und können die Fe-
derung beschädigen.
WARNUNG
GWA10222
Dieses Fed erbein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die folg en-
d en Informationen aufmerksam d urch,
b evor Sie mit d em Feder bein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylind er niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten. 
Entsor gen Sie ein beschäd ig tes
o der a bgenutztes Fe der bein nicht
sel bst
. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartung .
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 3 Umdrehung(en) in Richtung (b)
Standard: 1 1/2 Umdrehung(en) in Richtung
(b)
Maximal (hart): 0 Umdrehung(en) in Richtung (b)
1(a)(b)
UB5CG1G0.book Page 35 Monday, August 6, 2018 9:55 AM
