Funções dos controlos e instrumentos
3-21
3
PAU12944
Pe dal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou d e cascalho, a
d istância de travagem po derá ser
maior com o ABS d o que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não danificar o sen-
sor da ro da ou o rotor d o sensor da roda;
caso contrário po de resultar num incor-
reto desempenho do sistema de ABS.
1. Pedal do travão
1
UB5CP1P0.book Page 21 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-23
3
NOTA Sempre que o veículo for ligado, o
controlo de tração é ligado e definido
como “1” ou “2” (o que tiver sido sele-
cionado por último).
 Desligue o sistema de controlo de tra-
ção para ajudar a libertar a roda tra-
seira se o veículo ficar preso na lama,
areia ou noutra superfície mole.PRECAUÇÃO
PCA16801
Utilize apenas os pneus especifica dos.
(Consulte a página 6-18.) A utilização de
pneus com outras dimensões impe dirá
que o sistema de controlo de tração
controle a rotação do pneu com preci-
são.Configurar o sistema de controlo d e tra-
ção
AVISO
PWA15441
Certifique-se de que para o veículo an-
tes de fazer quaisquer ajustes ao siste-
ma de controlo d e tração. A alteração
d os ajustes d urante a con dução pod e
d istrair o con dutor e aumentar o risco de
aci dente.
As definições do TCS só podem ser altera-
das quando o veículo está parado e o ace-
lerador fechado.
 Prima o botão “TCS” para alternar en-
tre as definições “1” e “2” do TCS.
 Prima o botão durante dois segundos
para desligar o sistema de controlo de
tração.
 Prima o botão novamente para ligar
outra vez o controlo de tração (o TCS
regressa à definição anterior).
Reposição do sistema d e controlo d e
tração
O sistema de controlo de tração irá desli-
gar-se automaticamente quando:  uma roda perde o contacto com o
piso durante a condução.
 for detetada rotação excessiva da
roda traseira durante a condução.
 uma roda gira devido a forças exter-
nas com a alimentação do veículo li-
gada (por exemplo, ao efetuar a
manutenção).
Se o sistema de controlo de tração for de-
sativado, tanto o indicador luminoso “ ”
como a luz de advertência “ ” se acen-
dem. Neste caso, tente repor o sistema da se-
guinte forma.
1. Pare e desligue o veículo.
2. Aguarde uns segundos e, em seguida, volte a ligar o veículo.
3. O indicador luminoso “ ” deve apa- gar-se e o sistema deve ficar ativado.
NOTASe o indicador luminoso “ ” permanecer
aceso depois da reposição, o veículo pode
continuar a ser utilizado; contudo, solicite a
um concessionário Yamaha que verifique o
veículo logo que possível.1. Visor do TCS
2. Indicador luminoso do sistema de controlo de tração “ ”
3. Luz de advertência de problema no motor “”
12
3
UB5CP1P0.book Page 23 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-24
3
4. Solicite a um concessionário Yamaha
que verifique o veículo e desligue a luz
de advertência “ ”.
PAU13076
Tampa do depósito de combustí-
velAbertura da tampa do d epósito de com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta. Fecho
da tampa do depósito de com-
bustível
Com a chave ainda inserida no trinco, em-
purre para baixo a tampa do depósito de
combustível. Rode a chave 1/4 de volta no
sentido contrário ao dos ponteiros do reló-
gio, retire-a e feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
1
2
UB5CP1P0.book Page 24 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-25
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU75300
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema d e escape,
etc.
1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
1
2
Combustível recomen dad o:
Gasolina sem chumbo premium
(mistura de gasolina com álcool
[E10] aceitável)
Capaci dad e do depósito d e com-
bustível: 18 L (4.8 US gal, 4.0 Imp.gal)
Quanti dad e da reserva d e combus-
tível: 2.6 L (0.69 US gal, 0.57 Imp.gal)
UB5CP1P0.book Page 25 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-26
3

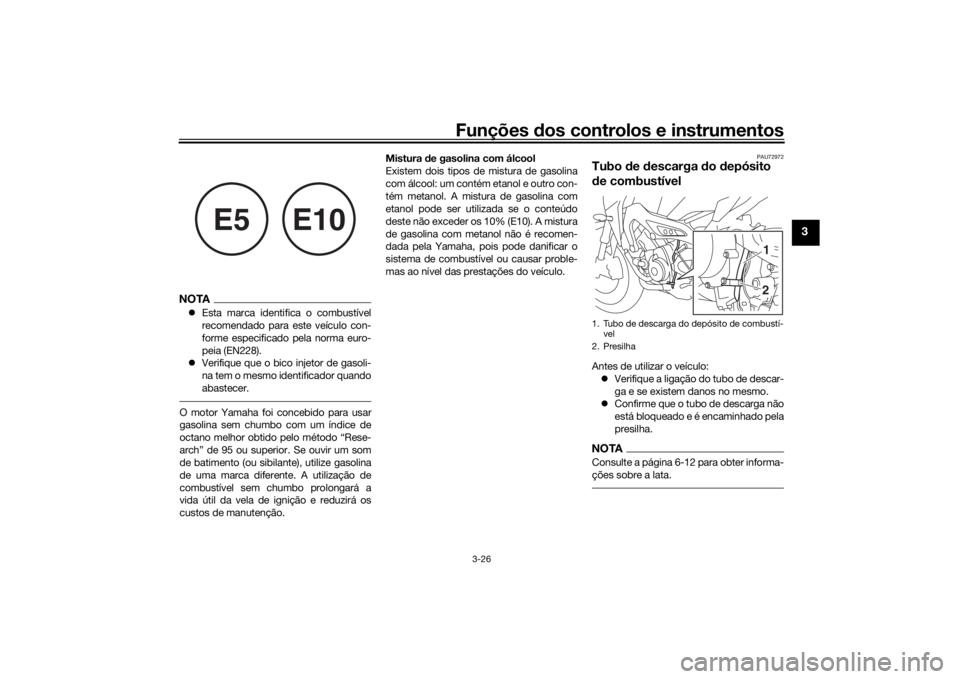

NOTA Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Verifique que o bico injetor de gasoli-
na tem o mesmo identificador quando
abastecer.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção. Mistura
de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU72972
Tubo de descarga do depósito
d e combustívelAntes de utilizar o veículo:
 Verifique a ligação do tubo de descar-
ga e se existem danos no mesmo.
 Confirme que o tubo de descarga não
está bloqueado e é encaminhado pela
presilha.NOTAConsulte a página 6-12 para obter informa-
ções sobre a lata.
E5
E10
1. Tubo de descarga do depósito de combustí-
vel
2. Presilha
21
UB5CP1P0.book Page 26 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-31
3
PAU63062

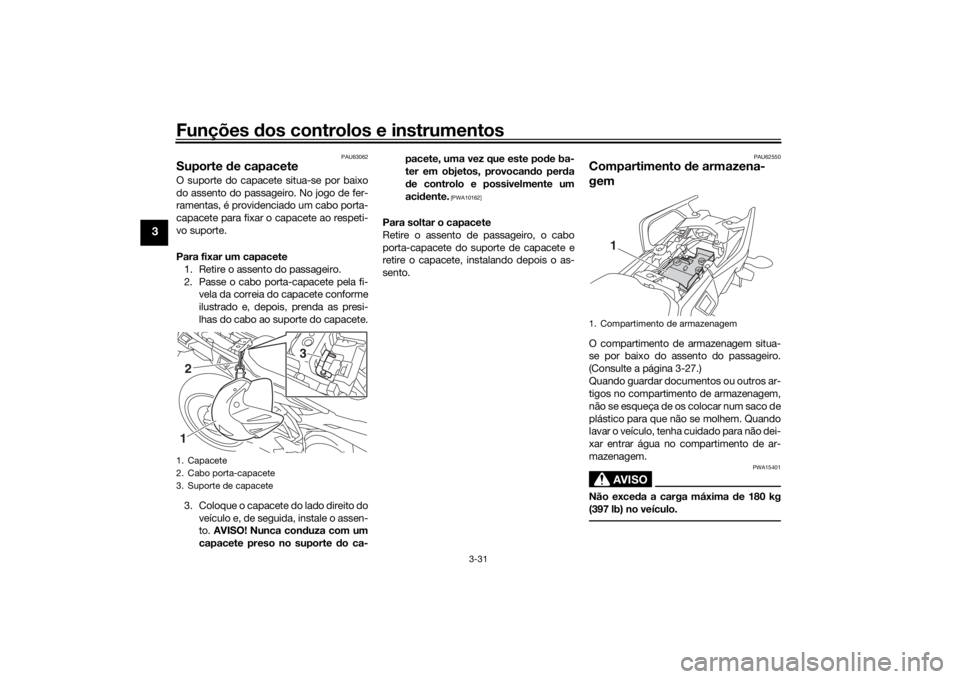

Suporte de capaceteO suporte do capacete situa-se por baixo
do assento do passageiro. No jogo de fer-
ramentas, é providenciado um cabo porta-
capacete para fixar o capacete ao respeti-
vo suporte.
Para fixar um capacete
1. Retire o assento do passageiro.
2. Passe o cabo porta-capacete pela fi- vela da correia do capacete conforme
ilustrado e, depois, prenda as presi-
lhas do cabo ao suporte do capacete.
3. Coloque o capacete do lado direito do veículo e, de seguida, instale o assen-
to. AVISO! Nunca con duza com um
capacete preso no suporte d o ca-pacete, uma vez que este po
de ba-
ter em objetos, provocan do per da
d e controlo e possivelmente um
aci dente.
[PWA10162]
Para soltar o capacete
Retire o assento de passageiro, o cabo
porta-capacete do suporte de capacete e
retire o capacete, instalando depois o as-
sento.
PAU62550
Compartimento de armazena-
gemO compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-27.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA15401
Não exce da a carga máxima de 180 kg
(397 lb) no veículo.
1. Capacete
2. Cabo porta-capacete
3. Suporte de capacete
3
21
1. Compartimento de armazenagem
1
UB5CP1P0.book Page 31 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-35
3
 Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
 Utilize a chave inglesa especial e a
barra de extensão no jogo de ferra-
mentas para fazer este ajuste. Força amorteced
ora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direção (a). Para reduzir a força amorte-
cedora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o parafuso
ajustador na direção (b).
NOTA Quando ajustar os pontos de afinação
da força amortecedora, rode o ajusta-
dor na direção (a) até parar e, em se-
guida, conte as voltas na direção (b).
 Embora um ajustador da força de
amortecimento possa rodar além dos
pontos de afinação mínimos indica-
dos, esses ajustes são ineficazes e
podem danificar a suspensão.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressuriza do. Antes d e manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.  Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amorteced or pode explo dir
d evi do a pressão excessiva do gás.
 Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro po de causar um
fraco desempenho do amorteci-
mento.
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posiçãoPonto de afinação da pré-carga d a
mola: Mínimo (suave):1
Normal: 4
Máximo (dura):
7
7654321
1(b) (a)
4
2
3
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
3 volta(s) na direção (b)
Normal: 1 1/2 volta(s) na direção (b)
Máximo (dura): 0 volta(s) na direção (b)
1(a)(b)
UB5CP1P0.book Page 35 Tuesday, August 7, 2018 9:04 AM

Para sua segurança – verificações prévias à utilização
4-1
4
PAU15599
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra se mpre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionad o ou mantido em con dições, há mais possibili dad es de ocorrer um acid ente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 3-25, 3-26
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-12
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-15
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-22, 6-23
UB5CP1P0.book Page 1 Tuesday, August 7, 2018 9:04 AM

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-22, 6-23
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
6-21
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionár
io Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-17, 6-27
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-27
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
6-24, 6-26
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
6-18, 6-20
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
6-27
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
6-28
ITEM VERIFICAÇÕES PÁGINA
UB5CP1P0.book Page 2 Tuesday, August 7, 2018 9:04 AM

Utilização e questões importantes relativas à condução
5-4
5
PAU16842
Ro dagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU69230
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 5600 rpm. PRECAUÇÃO: Após ter
percorri do 1000 km (600 mi), o óleo do
motor deverá ser mu dad o e o cartucho
ou elemento d o filtro de óleo substituí-
d o.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 6800 rpm. 1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA23060

Não permita que a veloci dad e do
motor atinja a zona d e alta rotação
d o taquímetro.
 Caso surja algum problema no mo-
tor durante o respetivo perío do de
ro dagem, solicite ime diatamente a
um concessionário Yamaha que ve-
rifique o veículo.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
 Dado que o motor e o sistema de
escape pod em ficar muito quentes,
estacione num local on de não haja
probabili dad e de peões ou crianças
lhes tocarem e queimarem-se.
 Não estacione num declive ou num
piso macio, pois o veículo pod e
tombar, aumentan do o risco de
fuga de combustível e de incên dio.
 Não estacione perto de erva ou d e
outros materiais inflamáveis que
possam incen diar-se.
UB5CP1P0.book Page 4 Tuesday, August 7, 2018 9:04 AM
