Specialfunktioner
3-3
3
ned kommer “ ”-indikeringslampan att
slockna (“ ”-indikeringslampan kommer
inte att blinka).
Om farthållarsystemet inaktiveras automa-
tiskt, stanna och kontrollera att ditt fordon
är i gott skick.
Aktivera farthållarsystemet med farthållar-
strömbrytaren om systemet ska användas
på nytt.TIPSI vissa fall kan farthållarsystemet eventuellt
inte bibehålla den inställda marschfarten
vid körning i uppförsbackar eller nedförs-
backar.  Vid körning i uppförsbackar kan den
faktiska körhastigheten eventuellt bli
lägre än den inställda marschfarten.
Använd gasen för att accelerera till
önskad körhastighet om detta inträf-
far.
 Vid körning i nedförsbackar kan den
faktiska körhastigheten eventuellt bli
högre än den inställda marschfarten.
Om detta inträffar kan inte inställ-
ningsknappen användas för att justera
den inställda marschfarten. Ansätt
bromsarna för att minska körhastighe-
ten. När bromsarna ansätts så inakti-
veras farthållarsystemet.
MAU91323
“D-MODE”“D-MODE” är ett elektroniskt styrt system
för motorprestanda.
VARNING
MWA18440
Ändra inte drivläget medan fordonet för-
flyttar sig.“D-MODE”-systemet har 4 styrmönster
som reglerar motorsvar och effekt vilket gör
att du kan välja olika lägen efter dina behov
och körförhållandena.
D-MODE 1 – sportigt motorsvar
D-MODE 2 – måttligt motorsvar
D-MODE 3 – mjukt motorsvar
D-MODE 4 – mjukt motorsvar och be-
gränsning av motoreffektTIPS Aktuell “D-MODE”-inställning visas på
MODE-displayen. (Se sidan 4-12.)
 Aktuell “D-MODE”-inställning sparas
när fordonet stängs av.
 “D-MODE” styrs med MODE-knap-
parna, se sidan 4-4 för mer informa-
tion.
MAU92650
“TCS-MODE”Den här modellen är utrustad med justerba-
ra styrsystem för dragkraft, slirning och lyft
(TCS, SCS och LIF). De grupperas tillsam-
mans i “TCS-MODE”. “TCS-MODE” har 4
inställningar:
“TCS-MODE M”-inställningarna kan an-
passas under MENU, se sidan 4-16.
TCS
Dragkraftssystemet ser till att behålla väg-
greppet under acceleration. Om givarna
känner av att det bakre hjulet börjar att
spinna (på ett okontrollerat sätt), så reglerar
antispinnsystemet motorns kraft efter be-
hov tills väggreppet har återställts. Indike-
ringslampan för stabilitetskontroll “ ”
blinkar så att föraren vet att dragkraftssys-
temet har aktiverats.
Dragkraftssystemet justeras automatiskt
efter fordonets lutningsvinkel. Dragkraften
regleras mindre när fordonet är upprätt för
att maximera accelerationen. I kurvor ökar
dragkraftsstyrningen.
LÄGE TCS SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF OFF OFF
UB5UM0M0.book Page 3 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-4
4
MAU66040
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU66030
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU66061
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” och tryck ned
knappen mot “ ” när du vill dra igång mo-
torn med startmotorn. Se sidan 6-2 för star-
tinstruktioner före start av motorn.Ställ in knappen på “ ” när du vill stoppa
motorn i en nödsituation, exempelvis om
fordonet välter eller gasreglaget kärvar.
MAU91670
Varningsblinkersomkopplare “ ”
Använd omkopplaren när du vill slå på var-
ningsblinkersen (alla blinkerslampor blinkar
samtidigt). Varningsblinkers används för att
påkalla uppmärksamhet för andra förare
om du har stannat med fordonet på platser
där du kan utgöra en trafikfara.
Varningsblinkersen kan bara slås på eller av
när nyckeln är i “ON”-läget. Du kan vrida
huvudströmbrytaren till läget “OFF” eller
“LOCK”, då fortsätter varningsblinkersen
att blinka. Vrid huvudst
römbrytaren till läget
“ON” och använd varningsblinkersom-
kopplaren när du vill stänga av varnings-
blinkersen.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU73952
Farthållarens strömställare
Se sidan 3-1 för en beskrivning av farthål-
larsystemet.
MAU91363
MODE-knappar
Använd MODE-knapparna när du vill ändra
“D-MODE” och “TCS-MODE” på huvud-
displayens vänstra sida.
Det finns tre lägesreglage:
MODE-uppknapp – tryck på knappen när
du vill öka värdet för den valda lägesinställ-
ningen.
“MODE”-knapp – tryck på knappen när du
vill växla “D-MODE” och “TCS-MODE”
mellan vänster och höger.
MODE-nedknapp – tryck på knappen när
du vill minska värdet för den valda lägesin-
ställningen.TIPS När du använder “D-MODE 1” och
trycker på MODE-uppknappen änd-
ras läget till “D-MODE 4”. När du an-
vänder “D-MODE 4” och trycker på
MODE-nedknappen ändras inte läget
till “D-MODE 1”.
 “TCS-MODE” kan bara stängas av via
huvudskärmen. Välj “TCS-MODE”
med “MODE”-knappen och håll sedan
MODE-uppknappen intryckt tills
“OFF” visas.
 Använd MODE-nedknappen när du
vill aktivera dragkraftssystemet igen.
UB5UM0M0.book Page 4 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-5
4
TCS-, SCS- och LIF-systemen inakti-
veras när “TCS-MODE” ställs in på
“OFF”.
 Mer information om MODE-displayen
finns på sidan 4-12.
 Mer information om “TCS-MODE”
finns på sidan 3-3.
 Mer information om “D-MODE” finns
på sidan 3-3.
MAU92670
Rullningshjul “ ”
När rullningshjulet används visas en markör
runt det objekt som tidigare markerats på
huvudskärmen eller den underordnade
skärmen.
Rullningshjulets reglage:
 Fordonets informationsdisplayer
 MENU med inställningar
 Handtagsvärmarens funktion (om till-
lämpligt)
 Sätesvärmarens funktion (om tillämp-
ligt)
Använd rullningshjulet på följande sätt:
Vrid upp – vrid hjulet uppåt när du vill
bläddra uppåt eller öka ett inställningsvär-
de.
Vrid ned – vrid hjulet nedåt när du vill
bläddra nedåt eller minska ett inställnings-
värde. Tryck in
– tryck rullningshjulet mot styret
när du vill välja alternativ som är markerade
med markören och bekräfta ändrade in-
ställningar. Håll rullningshjulet intryckt när
du vill återställa valda alternativ.
TIPS Om rullningshjulet inte används inom
en viss tidsperiod kommer markören
att slockna.
 Mer information om huvudskärmen
och den underordnade skärmen och
deras funktioner finns på sidan 4-9.
 Mer information om MENU-skärmen
och hur du ändrar inställningar finns
på sidan 4-15.
MAU4939P
Indikeringslampor och varnings-
lampor1. Indikeringslampa för startspärrsystem “ ”
2. ABS varningslampa “ ”
3. Varningslampa för oljetryck och
kylvätsketemperatur “ ”
4. Varningslampa för reservsystem “ ”
5. Indikeringslampa för neutralläge “ ”
6. Felindikeringslampa “ ”
7. Indikeringslampa för vänsterblinkers “ ”
ABS
12
3 4
56
7
UB5UM0M0.book Page 5 Friday, December 18, 2020 5:12 PM

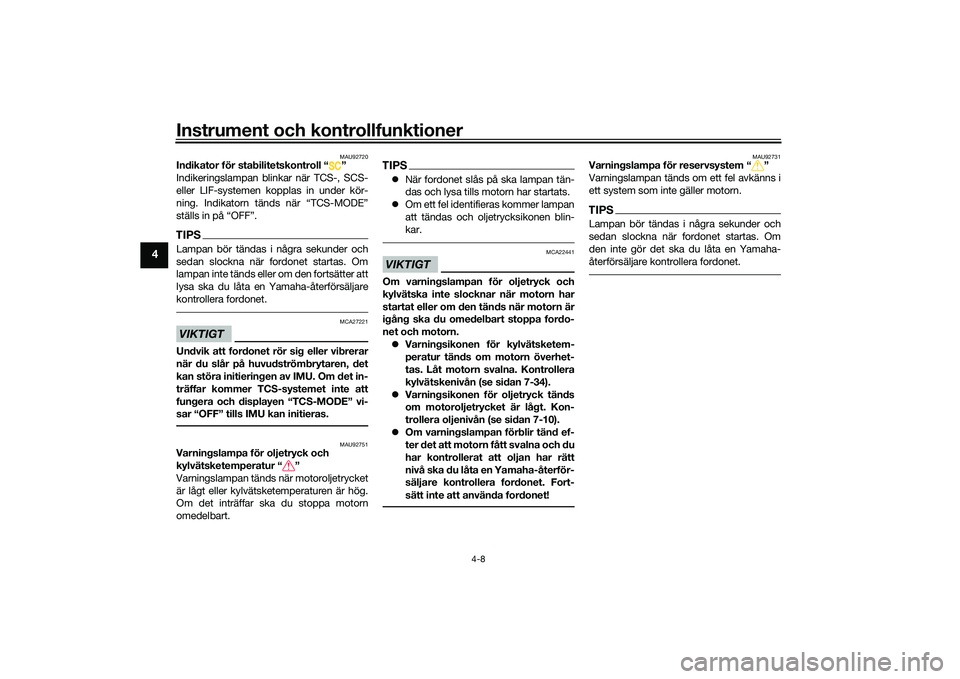

Instrument och kontrollfunktioner
4-8
4
MAU92720
Indikator för stabilitetskontroll “ ”
Indikeringslampan blinkar när TCS-, SCS-
eller LIF-systemen kopplas in under kör-
ning. Indikatorn tänds när “TCS-MODE”
ställs in på “OFF”.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.VIKTIGT
MCA27221
Undvik att fordonet rör sig eller vibrerar
när du slår på huvudströmbrytaren, det
kan störa initieringen av IMU. Om det in-
träffar kommer TCS-systemet inte att
fungera och displayen “TCS-MODE” vi-
sar “OFF” tills IMU kan initieras.
MAU92751
Varningslampa för oljetryck och
kylvätsketemperatur “ ”
Varningslampan tänds när motoroljetrycket
är lågt eller kylvätsketemperaturen är hög.
Om det inträffar ska du stoppa motorn
omedelbart.
TIPS När fordonet slås på ska lampan tän-
das och lysa tills motorn har startats.
 Om ett fel identifieras kommer lampan
att tändas och oljetrycksikonen blin-
kar.VIKTIGT
MCA22441
Om varningslampan för oljetryck och
kylvätska inte slocknar när motorn har
startat eller om den tänds när motorn är
igång ska du omedelbart stoppa fordo-
net och motorn.
 Varningsikonen för kylvätsketem-
peratur tänds om motorn överhet-
tas. Låt motorn svalna. Kontrollera
kylvätskenivån (se sidan 7-34).
 Varningsikonen för oljetryck tänds
om motoroljetrycket är lågt. Kon-
trollera oljenivån (se sidan 7-10).
 Om varningslampan förblir tänd ef-
ter det att motorn fått svalna och du
har kontrollerat att oljan har rätt
nivå ska du låta en Yamaha-återför-
säljare kontrollera fordonet. Fort-
sätt inte att använda fordonet!
MAU92731
Varningslampa för reservsystem “ ”
Varningslampan tänds om ett fel avkänns i
ett system som inte gäller motorn.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
den inte gör det ska du låta en Yamaha-
återförsäljare kontrollera fordonet.
UB5UM0M0.book Page 8 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-9
4
MAU92804
SkärmarFordonet är utrustat med två skärmar: en
huvudskärm och en underordnad skärm
Följande objekt finns på skärmarna:
TIPS Den här modellen har TFT LCD-skär-
mar för hög kontrast och läsbarhet vid
olika ljusförhållanden. På grund av
tekniken är det dock vanligt att ett litet
antal pixlar är inaktiva.
 Enheterna på skärmarna kan ändras
mellan kilometer/miles och Celsi-
us/Fahrenheit. Se “Unit” på sidan
4-18.
VARNING
MWA18210
Stoppa fordonet inna n du ändrar några
inställningar. Du kan distraheras om du
ändrar inställningar när du kör vilket
ökar risken för en olycka.Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
Varvräknare
Varvräknaren visar motorvarvtalet som
mäts genom vevaxelns rotationshastighet
och anges i varv per minut (v/min).VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
1. Hastighetsmätare
2. Varvräknare
3. Snabbväxlingsindikator “QS” (om monterad)
4. Visning för växelläge
5. Fordonets informationsdisplayer
6. Ikon för inställningsmeny “ ”
7. Indikator för handtagsvärmare (om monte- rad)
8. Indikator för sätesvärmare (om monterad)
9. Ikon för bromsstyrning “BC”
10.Klocka
11.MODE-display
4
7
6
1011
9
35
8
12
1. Varvtidtagare
2. Oljetrycksvarning “ ”
3. Kylvätsketemperaturvarning “ ”
4. Hjälpsystemsvarning “ ”
5. Felvarning “Err” (ersätter klockan när den aktiveras)
1. Fordonets informationsdisplayer
LAP
02
LATEST
00:12.3 4
00:01.23
1
4 3
2
5
1
UB5UM0M0.book Page 9 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-10
4
Rött fält: 10600 v/min och överFordonets informationsdisplayer
Fordonets sex informationsskärmar kan
ställas in oberoende av varandra att visa
följande objekt: ODO: vägmätare 
F-TRIP: trippmätare för bränslereserv
(endast huvudskärm (övre))
 TRIP1: trippmätare
 TRIP2: trippmätare
 F.AVE: genomsnittlig bränsleförbruk-
ning
 F.CRNT: momentan bränsleförbruk-
ning
 A.TEMP: lufttemperatur
 C.TEMP: kylvätsketemperatur
 Bränslemätare
 FUEL CON: mängden förbrukat
bränsle
 TRIP TIME: körtid
 : farthållarens hastighetsinställning
Använd fordonets informationsskärmar på
följande sätt:
Flytta markören på en informationsskärm
genom att vrida på rullningshjulet.
Den valda displayen markeras med grått
när du trycker in rullningshjulet.
Välj alternativ på displayen genom att vrida
på rullningshjulet.
Bekräfta det nya displayalternativet genom
att trycka in rullningshjulet.
TIPS I läget LAP TIME ersätts de två infor-
mationsskärmarna på huvudskärmen
av varvinformation. 
TRIP1, TRIP2, F-TRIP, F.AVE, FUEL
CON och TRIP TIME kan återställas
individuellt.
Vägmätare:Vägmätaren visar hur långt fordonet har
gått.TIPSODO låser sig vid 999999 och kan inte noll-
ställas.Trippmätare för bränslereserv:F-TRIP visas automatiskt när bränsletan-
kens reservnivå har nåtts och färdsträckan
börjar att räknas från den punkten.
F-TRIP försvinner automatiskt när du har
tankat och kört en stund.
1. Fordonets informationsdisplayer
1. Fordonets informationsdisplayer
11
UB5UM0M0.book Page 10 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-11
4
Trippmätare:TRIP1 och TRIP2 visar körsträckan sedan
de senast återställdes till noll.TIPSTRIP1 och TRIP2 återställs till 0 och börjar
att räkna igen när 9999.9 har nåtts.Genomsnittlig bränsleförbrukning:Läget för genomsnittlig bränsleförbrukning
kan ställas in på “km/L” eller “L/100km”. Se
sidan 4-18.TIPSNär visningen av genomsnittlig bränsleför-
brukning har återställts visas “--.-” tills for-
donet har körts 1 km.Momentan bränsleförbrukning:
Läget för momentan bränsleförbrukning
kan ställas in på “km/L” eller “L/100km”. Se
sidan 4-18.TIPSVid körning i hastigheter under 10 km/h vi-
sas “--.-”.Lufttemperatur:Lufttemperaturen visas från –9 °C (16 °F) till
50 °C (122 °F) i steg om 1 °C (1 °F). Den
temperatur som visas kan avvika från den
faktiska omgivningstemperaturen.TIPS“--” visas om den identifierade tempe-
raturen är lägre.
 “--” visas om den identifierade tempe-
raturen är högre.Kylvätsketemperatur:
Kylvätsketemperaturen visas från 40 °C
(104 °F) till 124 °C (255 °F) i steg om 1 °C
(1 °F).TIPSOm fordonets kylvätsketemperatur är
under 40 °C (104 °F) visas “Lo” på kyl-
vätsketemperaturens display
 Om fordonets kylvätsketemperatur är
över 124 °C (255 °F) visas “Hi” på kyl-
vätsketemperaturens displayBränslemätare:Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet börjar blinka bör du
tanka så snart som möjligt.
Trippmätare för bränsleförbrukning:Visar hur mycket bränsle som förbrukats
sedan trippmätaren återställdes.
UB5UM0M0.book Page 11 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-12
4
TIPSFunktionen för momentan bränsleförbruk-
ning bör endast användas som en allmän
vägledning. Använd den inte för att upp-
skatta den sträcka som kan köras på den
aktuella mängden bränsle.Körtid:Visar motorns körtid.
Farthållarens hastighetsinställning:Visar den valda hastighetsinställningen för
farthållarsystemet. Se sidan 3-1 för en be-
skrivning av farthållarsystemet när du vill
justera hastigheten.
Återställa alternativ på informationsskär-marna (om möjligt):1. Markera en av de sex informations-skärmarna genom att vrida på rull-
ningshjulet. 2. Välj informationsskärmen genom att
trycka in rullningshjulet.
3. Markera det nya alternativet på infor- mationsskärmen genom att vrida på
rullningshjulet.
4. Håll rullningshjulet intryckt tills vis- ningsalternativet återställs.
Visning för växelläge
Visar vilken växel som är ilagd. Den här mo-
dellen har 6 växlar plus friläget. Neutralläget
visas med indikeringslampan för
neutralläge “ ” samt på
växeldisplayen “ ”.
MODE-display
Den här displayen visar de valda inställ-
ningarna för “D-MODE” och “TCS-MODE”.
Läget som är förstorat och som visas till hö-
ger kan justeras med MODE-upp-/ned- knapparna. Tryck på “MODE” när du vill
växla “TCS-MODE” och “D-MODE” från
vänster till höger och vice versa.
Se sidan 3-3 för information om “D-MO-
DE”- och “TCS-MODE”-inställningarna.
TIPS
När felindikatorn “ ”,
hjälpsystemsvarningen “ ” eller
kyltemperaturvarningen “ ” lyser går
det inte att justera “D-MODE” och
“TCS-MODE”.
 De lägen som valts tidigare visas när
fordonet slås på.Välj “TCS-MODE” med “MODE”-knappen
och håll sedan MODE-uppknappen intryckt
tills “OFF” visas när du vill stänga av drag-
kraftssystemet. Tryck på MODE-nedknap-
pen när du vill slå på TCS igen (“TCS-
MODE” återgår till den föregående inställ-
ningen).TIPSTCS-, SCS- och LIF-systemen inakti-
veras när “TCS-MODE” ställs in på
“OFF”.
 Inställningarna “TCS-MODE OFF” och
“TCS-MODE M” kan bara väljas när
fordonet stoppats.
UB5UM0M0.book Page 12 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-13
4
Klocka
Klockan har 12-timmarsformat.
Se sidan 4-19 när du vill ställa in klockan.
Snabbväxlingsindikator “QS” (om mon-
terad)
När det går att växla ändras QS eller
till grönt.
När det inte går att växla lyser QS
vit.
QS visas inte om QS-funktionen är
inaktiverad.
QS-funktionerna kan slås på eller stängas
av på inställningsmenyn MENU. Se sidan
4-17.TIPSFunktionerna för växling uppåt och nedåt är
oberoende av varandra och kan aktiveras
separat.
Mer information om QS-systemet finns i
“QSS” på sidan 3-5.Ikon för inställningsmenyn MENU “ ”
Välj ikonen och tryck på rullningshjulet när
du vill öppna inställningsmenyn MENU. (Se
sidan 4-15.)Indikator för handtagsvärmare (om
monterad)
Handtagsvärmarna kan användas när mo-
torn är igång. Det finns tio temperaturnivå-
er. När den är aktiverad visar indikatorn
temperaturnivån från 1 (lägsta) till 10 (hög-
sta).
Använd rullningshjulet och markera hand-
tagsvärmarens display med markören när
du vill aktivera handtagsvärmaren.
Välj handtagsvärmarens funktion genom
att trycka in rullningshjulet.
Justera temperaturnivån genom att vrida
rullningshjulet uppåt eller nedåt när funktio-
nen är vald.
Bekräfta temperaturnivån och avsluta
handtagsvärmarfunktionen genom att
trycka in rullningshjulet.
VIKTIGT
MCA17932

Se till att använda handskar när du
använder handtagsvärmare.
 Använd inte handtagsvärmarna när
det är varmt.
 Om handtagen blir slitna eller ska-
dade bör du sluta använda hand-
tagsvärmaren och byta handtag.
Indikator för sätesvärmare (om monte-
rad)
Sätesvärmaren kan användas när motorn
är igång. Det finns tio temperaturnivåer. När
den är aktiverad visar indikatorn tempera-
turnivån från 1 (lägsta) till 10 (högsta).
Använd rullningshjulet och markera sä-
tesvärmarens skärm med markören när du
vill aktivera sätesvärmaren.
Välj sätesvärmarens funktion genom att
trycka in rullningshjulet.
Justera temperaturnivån genom att vrida
rullningshjulet uppåt eller nedåt när funktio-
nen är vald.
Bekräfta temperaturnivån och avsluta sä-
tesvärmarfunktionen genom att trycka in
rullningshjulet.VIKTIGT
MCA25721
Kom ihåg att använda skyddskläder
som täcker höfter och ben när du
använder sadelvärmaren.
 Använd inte sätesvärmaren när det
är varmt.
 Om sadeln slits eller skadas ska du
sluta använda sadelvärmaren och
byta ut sadeln.
UB5UM0M0.book Page 13 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-15
4
extra försiktig när du bromsar och låt en
Yamaha-återförsäljare kontrollera fordonet omgående.Hjälpsystemsvarning “ ”
Ikonen visas om ett fel avkänns i ett system
som inte gäller motorn.
Kylvätsketemperaturvarning “ ”
Ikonen visas om kylvätsketemperaturen når
116 °C (241 °F) eller högre. Stoppa fordo-
net och stäng av motorn. Låt motorn sval-
na.VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.Oljetrycksvarning “ ”
Ikonen visas om oljetrycket i motorn är lågt.
När fordonet slås på måste oljetrycket byg-
gas upp, därför tänds ikonen och lyser tills
motorn har startats.TIPSVarningsikonen för oljetryck blinkar uppre-
pade gånger om ett fel avkänns.
VIKTIGT
MCA26410
Fortsätt inte att köra motorn när olje-
trycket är lågt.
MAU92811
Inställningsmenyn MENUFöljande inställningsmoduler finns på
MENU-inställningsskärmen. Välj en modul
när du vill ändra tillhörande inställningar.
Modul Beskrivning
“Exit” Stänger MENU och går till-
baka till huvuddisplayen
“Display Set-
ting” Stänger av/slår på varvtid-
tagarläge och justerar
varvräknarens färg
“Manual TCS
Setting” Justerar TCS/SCS/LIF-in-
ställningarna för “TCS-
MODE M”
“Vehicle Set-
ting” Justerar BC/QS-inställ-
ningar
“Shift Indica-
tor” Aktiverar/inaktiverar växel-
indikatorn och justerar
varvräknarens inställningar
“Maintenance” Visar och återställer un-
derhållsintervall
Display S
etting
Exit
Manual TCS S ettingVehicle S ettingShift Ind icator
km/h
MENU
UB5UM0M0.book Page 15 Friday, December 18, 2020 5:12 PM
