YAMAHA TRICITY 2015 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2015, Model line: TRICITY, Model: YAMAHA TRICITY 2015Pages: 88, PDF-Größe: 2.47 MB
Page 21 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
lun gen währen d d er Fahrt vor genom-
men, kann d ies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige
einen Kraftstoffmesser
eine Uhr
ein Außenluftthermometer
einen Kilometerzähler
zwei Tageskilometerzähler
ein Kraftstoffreserve-Kilometerzähler
ein Ölwechsel-Kilometerzähler
ein Keilriemenwechsel-Kilometerzäh-
ler
eine Ölwechsel-Intervallanzeige
Anzeige für den KeilriemenwechselHINWEISVergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.
Nur für UK: Um die Geschwindigkeits-
anzeige und den Kilometer-/Tageski-
lometerzähler von Kilometer auf Mei-
len (oder umgekehrt) umzuschalten,
drücken Sie den Wahlknopf “SE-
LECT” mindestens eine Sekunde
lang.
Wenn die Kühlflüssigkeitstemperatur-
Warnleuchte und Motorstörungs-
Warnleuchte während der Startanzei-
ge nicht erlöschen, Batterie von einer
Yamaha-Fachwerkstatt laden lassen.
Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an. Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvor-
rat in Richtung “E” (leer) ab. Wenn das
untere Segment des Kraftstoffmessers und
die Reserve-Warnanzeige “ ” zu blinken
beginnen, so bald wie möglich auftanken.
Wenn der Schlüssel auf “ON” gedreht wird,
erscheinen alle Display-Segmente des
Kraftstoffmessers für einige Sekunden und
dann wird der momentane Kraftstoffstand
angezeigt.
HINWEISDieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Wird im
Stromkreis ein Problem erkannt, blinken
alle Display-Segmente und die Reserve-

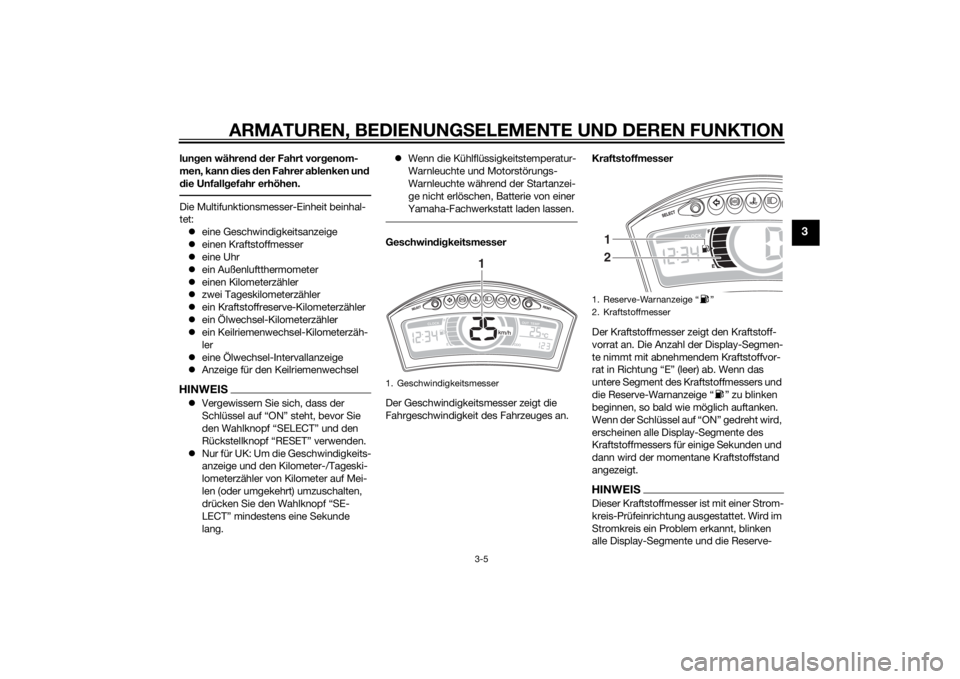

1. Geschwindigkeitsmesser
1
1. Reserve-Warnanzeige “ ”
2. Kraftstoffmesser
1
2
U2CMG1G0.book Page 5 Tuesday, December 23, 2014 1:29 PM
Page 22 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
Warnanzeige. In diesem Fall den Strom-
kreis von einer Yamaha-Fachwerkstatt
überprüfen lassen.Uhr
Zum Einstellen der Uhr:1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken, woraufhin die Minutenanzeige zu blin-
ken beginnt. 4. Den Rückstellknopf “RESET” drü-
cken, um die Minutenanzeige einzu-
stellen.
5. Den Wahlknopf “SELECT” drücken und loslassen, um die Uhr zu starten.
Außenlufttemperaturanzei ge “OUT
TEMP”
Diese Anzeige zeigt die Außenlufttempera-
tur im Bereich von –10 °C bis 40 °C in
Schritten von 1 °C an. Die angezeigte Tem-
peratur kann von der aktuellen Außenluft-
temperatur abweichen.
HINWEIS Wenn die Außenlufttemperatur auf un-
ter –10 °C fällt, wird eine niedrigere
Temperatur als –10 °C nicht ange-
zeigt.
Wenn die Außenlufttemperatur auf
über 40 °C steigt, wird eine höhere
Temperatur als 40 °C nicht angezeigt.
Langsames Fahren [bis ungefähr 20
km/h (12 mi/h)] oder Haltepunkte, wie
zum Beispiel Verkehrsampeln, Bahn-
übergänge usw., können die Genauig-
keit der Temperaturanzeige beein-
trächtigen.
Kilometerzähler-Betrie bsarten
Mit dem Wahlknopf “SELECT” kann die
Anzeige zwischen Kilometerzähler-Modus
“ODO”, Tageskilometerzähler-Modi “TRIP
1” und “TRIP 2”, Ölwechsel-Kilometerzäh-
ler-Modus “OIL TRIP” und Keilriemen-
wechsel-Kilometerzähler-Modus “BELT
TRIP” in folgender Reihenfolge umgeschal-
tet werden:

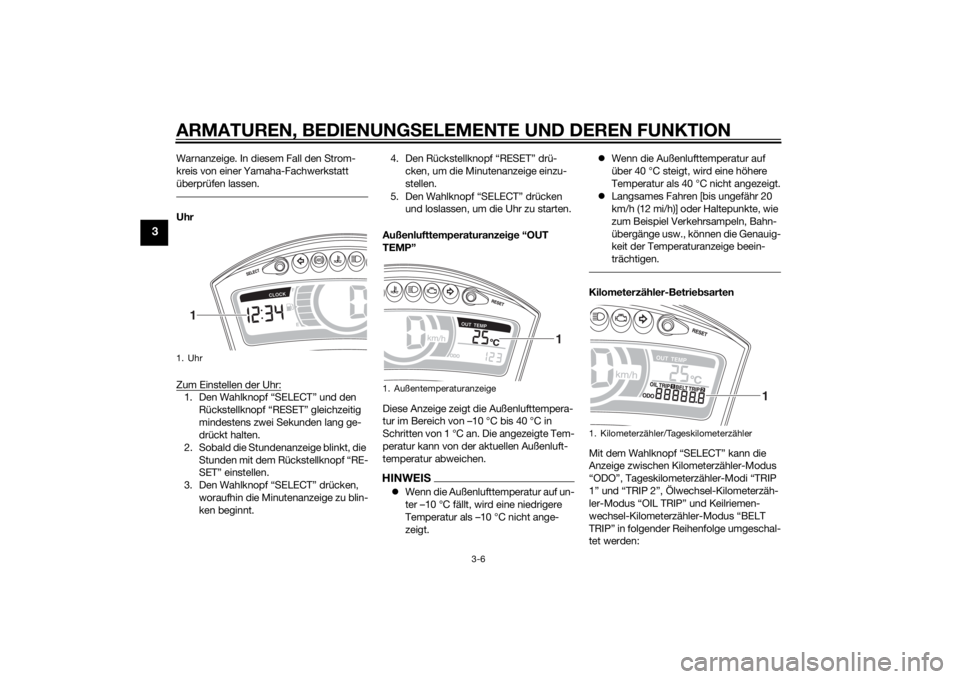

1. Uhr
1
1. Außentemperaturanzeige
1
1. Kilometerzähler/Tageskilometerzähler
1
U2CMG1G0.book Page 6 Tuesday, December 23, 2014 1:29 PM
Page 23 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
ODO → TRIP 1 → TRIP 2 → OIL TRIP →
BELT TRIP → ODO
Wenn nur noch ca. 1.6 L (0.42 US gal, 0.35
Imp.gal) Kraftstoff im Kraftstofftank sind,
beginnen das untere Segment des Kraft-
stoffmessers und die Reserve-Warnanzei-
ge zu blinken und das Display wechselt au-
tomatisch in die Reservekilometerzähler-
Betriebsart “F” und beginnt, die ab diesem
Punkt zurückgelegte Strecke zu messen.
Mit dem Wahlknopf “SELECT” kann in die-
sem Fall in folgender Reihenfolge zwischen
den verschiedenen Betriebsarten umge-
schaltet werden:
F → TRIP 1 → TRIP 2 → OIL TRIP → BELT
TRIP → ODO → F
Zum Zurückstellen der Tageskilometerzäh-
ler 1, 2 oder des Reservekilometerzählers
den Wahlknopf “SELECT” drücken und
dann den Rückstellknopf “RESET” mindes-
tens eine Sekunde lang gedrückt halten.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies
automatisch, sobald nach dem Tanken
weitere 5 km (3 mi) gefahren wurden.
Zum Zurückstellen des Ölwechsel-Kilome-
terzählers oder des Keilriemenwechsel-Ki-
lometerzählers den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” drei bis vier Sekunden lang gedrückt
halten. Ölwechsel-Intervallanzei
ge “OIL
CHANGE”
Diese Anzeige blinkt nach den ersten 1000
km (600 mi), nach 4000 km (2500 mi) und
danach nach alle 4000 km (2500 mi) zur An-
zeige, dass das Motoröl gewechselt wer-
den muss.
Nach dem Ölwechsel muss die Ölwechsel-
Intervallanzeige und der Ölwechsel-Kilo-
meterzähler zurückgestellt werden. Um
beide zurückzustellen, den Ölwechsel-Kilo-
meterzähler wählen und dann den Rück-
stellknopf “RESET” eine Sekunde lang drü-
cken. Während “OIL CHANGE” blinkt, den
Rückstellknopf “RESET” mindestens 3 Se-
kunden lang gedrückt halten. Der Ölwech-
sel-Kilometerzähler wird zurückgesetzt und
die Ölwechsel-Intervallanzeige erlischt. Wird das Motoröl gewechselt, bevor die Öl-
wechsel-Intervallanzeige aufleuchtet (d. h.
vor Ablauf des entsprechenden Intervalls),
muss die Ölwechsel-Kilometeranzeige
nach dem Ölwechsel zurückgestellt wer-
den, damit sie korrekt die Fälligkeit des
nächsten Ölwechsels signalisiert.
Anzei
ge für d en Keilriemenwechsel “V-
BELT”
Diese Anzeigeleuchte leuchtet alle 20000
km (12500 mi) auf, um anzuzeigen, dass
der Keilriemen ausgewechselt werden
muss.
Nach dem Keilriemenwechsel die Anzeige
für den Keilriemenwechsel (falls sie leuch-
tet) und den Keilriemenwechsel-Kilometer-
zähler zurücksetzen. Um beide zurückzu-

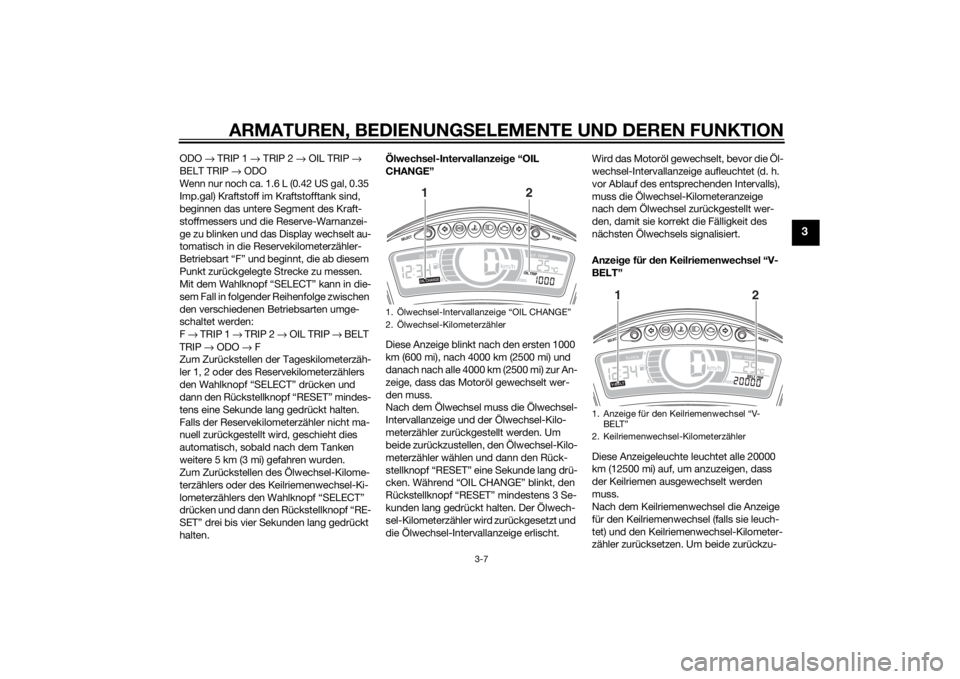

1. Ölwechsel-Intervallanzeige “OIL CHANGE”
2. Ölwechsel-Kilometerzähler
12
1. Anzeige für den Keilriemenwechsel “V- BELT”
2. Keilriemenwechsel-Kilometerzähler
12
U2CMG1G0.book Page 7 Tuesday, December 23, 2014 1:29 PM
Page 24 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
stellen, den Keilriemenwechsel-
Kilometerzähler wählen und dann den
Rückstellknopf “RESET” eine Sekunde
lang drücken. Während “V-BELT” blinkt,
den Rückstellknopf “RESET” mindestens
drei bis vier Sekunden lang gedrückt hal-
ten. Der Keilriemen-Kilometerzähler wird
zurückgesetzt und die Anzeige für den Keil-
riemenwechsel erlischt.
Wird der Keilriemen gewechselt, bevor die
Anzeige für den Keilriemenwechsel auf-
leuchtet (d. h. vor Ablauf des Keilriemen-
wechsel-Intervalls), muss der Keilriemen-
wechsel-Kilometerzähler nach dem
Keilriemenwechsel zurückgestellt werden,
damit er korrekt die Fälligkeit des nächsten
Keilriemenwechsels signalisiert.
GAU1234H
LenkerarmaturenLinks
Rechts
GAU12401
Abblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12722
S tarterschalter “ ”
Bei hochgeklapptem Seitenständer und
betätigter Vorder- oder Hinterradbremse
den Starterschalter drücken, um den Motor
anzulassen. Vor dem Starten die Anwei-
sungen zum Anlassen des Motors lesen;
siehe dazu Seite 5-1.

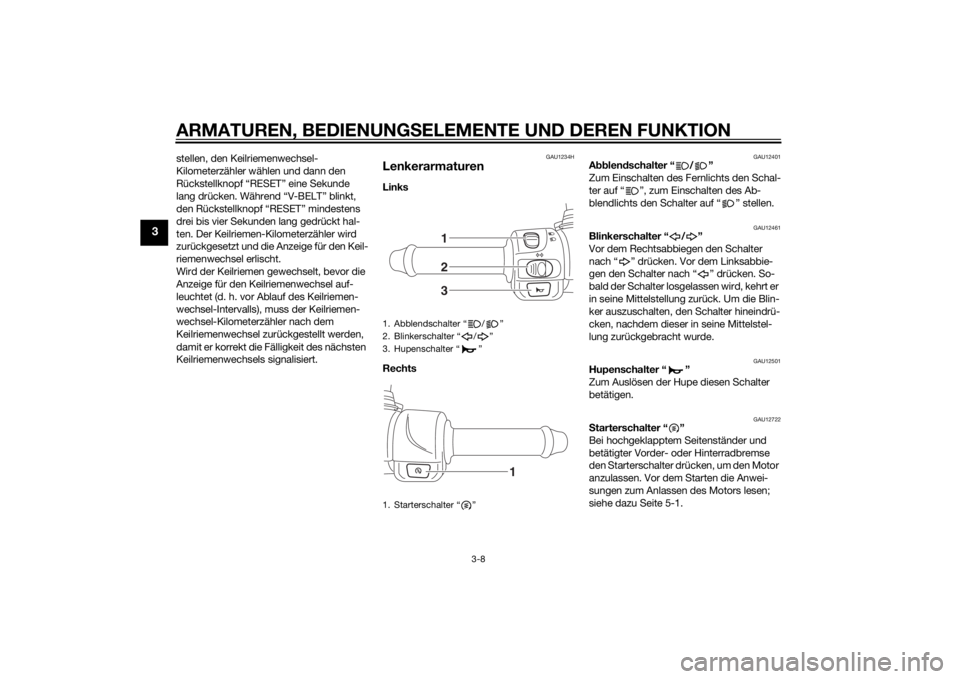

1. Abblendschalter “ / ”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Starterschalter “ ”
123
1
U2CMG1G0.book Page 8 Tuesday, December 23, 2014 1:29 PM
Page 25 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
GAU12902
Han dbremshe bel (Vor derra d-
b remse)Der Handbremshebel (Vorderradbremse)
befindet sich an der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Gasdrehgriff ziehen.
GAUS1963
Han dbremshe bel (Hinterra d-
b remse)Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
Dieses Modell ist mit einem Integral-
Bremssystem ausgestattet.
Beim Ziehen des Handbremshebels wer-
den die Hinterradbremse und ein Teil der
Vorderradbremse betätigt. Für eine volle
Bremsleistung beide Bremshebel gleich-
zeitig betätigen.
HINWEIS Da das Integral-Bremssystem mecha-
nisch wirkt, kann im Vorderrad-
Bremshebel zusätzliches Spiel gefühlt
werden, wenn der Hinterrad-Brems-
hebel gezogen wird.
Das Integral-Bremssystem funktio-
niert nicht, wenn nur die Vorderrad-
bremse betätigt wird.

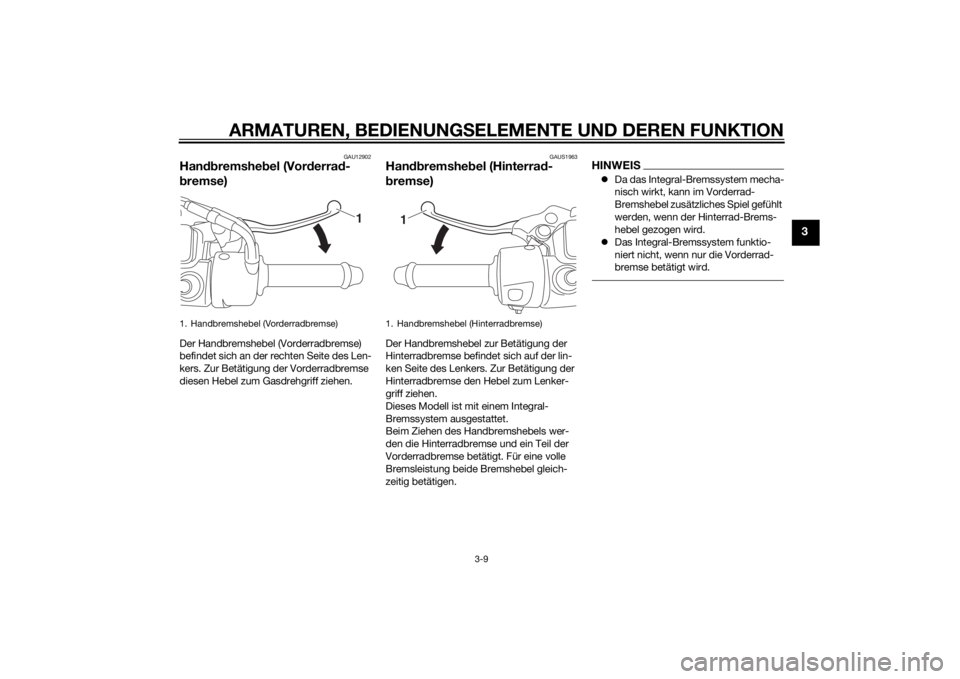

1. Handbremshebel (Vorderradbremse)
1
1. Handbremshebel (Hinterradbremse)
1
U2CMG1G0.book Page 9 Tuesday, December 23, 2014 1:29 PM
Page 26 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAUU1840
ABSDas Antiblockiersystem (ABS) Ihres Fahr-
zeugs mit Neigetechnik besitzt ein elektro-
nisches Steuerungssystem, das auf jede
Vorder- und Hinterradbremse unabhängig
voneinander einwirkt.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel zu
spüren. Bremsen Sie in diesem Fall einfach
kontinuierlich weiter und lassen Sie das
ABS arbeiten. Bremsen Sie nicht “pum-
pend”, da dies die Bremswirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist an der
Frontpartie des Fahrzeugs ein “Kli-
cken” zu hören und selbst bei leich-
tem Ziehen an einem der Bremshebel
ist außerdem eine leichte Vibration am
Hebel zu spüren, was jedoch kein An-
zeichen für eine Störung ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichti g vor gehen, um d en Radsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-

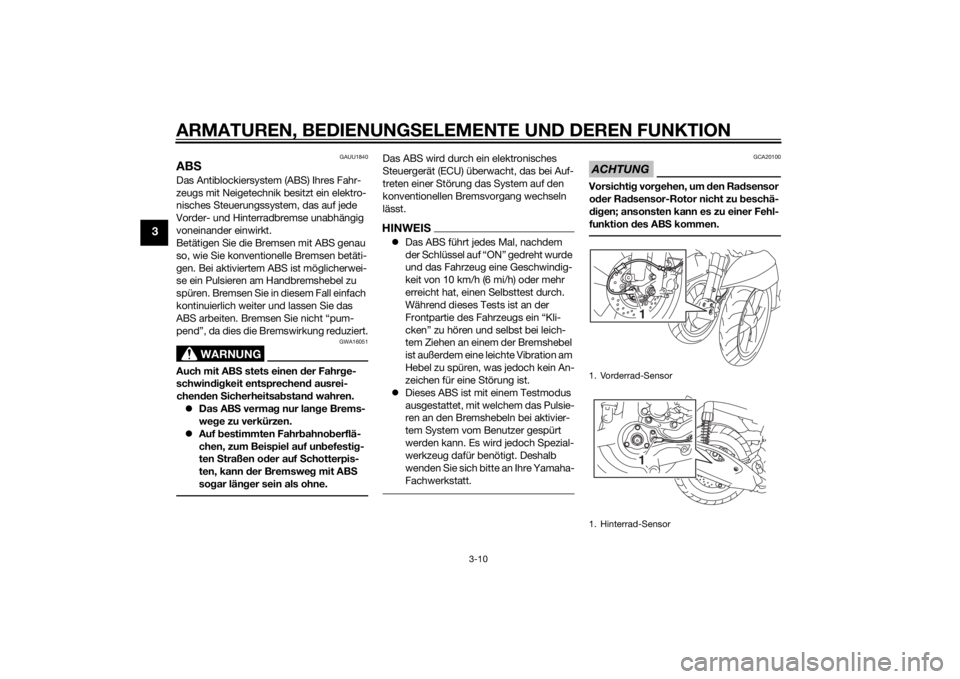

funktion des AB S kommen.1. Vorderrad-Sensor
1. Hinterrad-Sensor
11
U2CMG1G0.book Page 10 Tuesday, December 23, 2014 1:29 PM
Page 27 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU37473
TankverschlussTankverschluss öffnen
1. Die Sitzbank öffnen. (Siehe Seite 3-13.)
2. Den Tankverschluss gegen den Uhr- zeigersinn aufdrehen und dann ab-
nehmen.
Tankverschluss schließen 1. Den Tankverschluss aufsetzen und im Uhrzeigersinn drehen, bis die
Markierungen “ ” an Tank und
Tankverschluss fluchten.
2. Die Sitzbank schließen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann

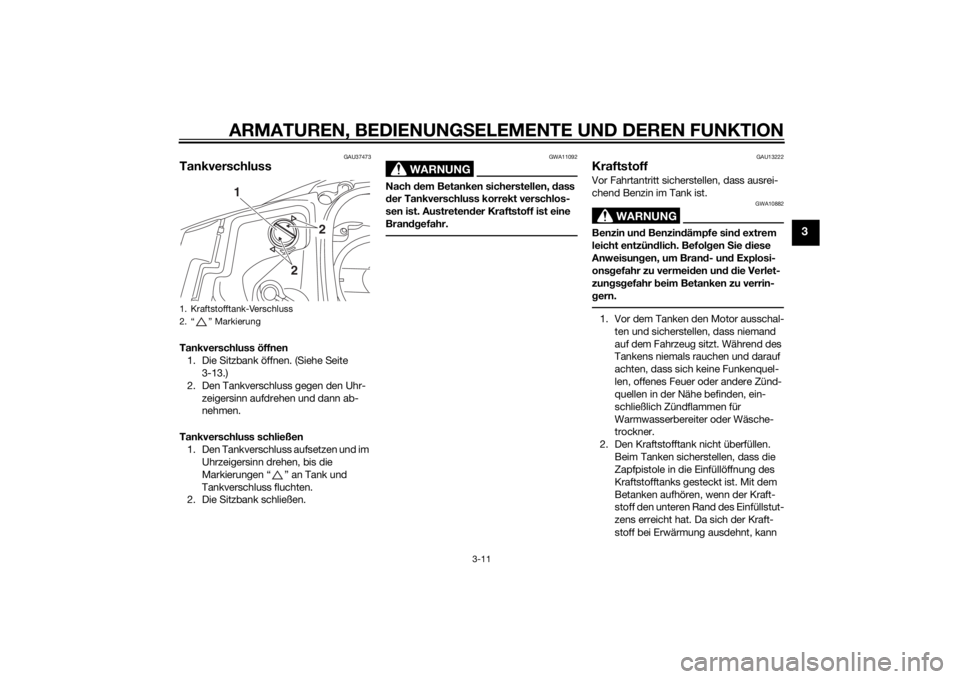

1. Kraftstofftank-Verschluss
2. “ ” Markierung
2
2
1
U2CMG1G0.book Page 11 Tuesday, December 23, 2014 1:29 PM
Page 28 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig und kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. S au-
g en Sie Benzin niemals mit dem Mun d an. Falls S
ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet od er etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dung sstü-
cke wechseln.
GAU53013
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei- ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.

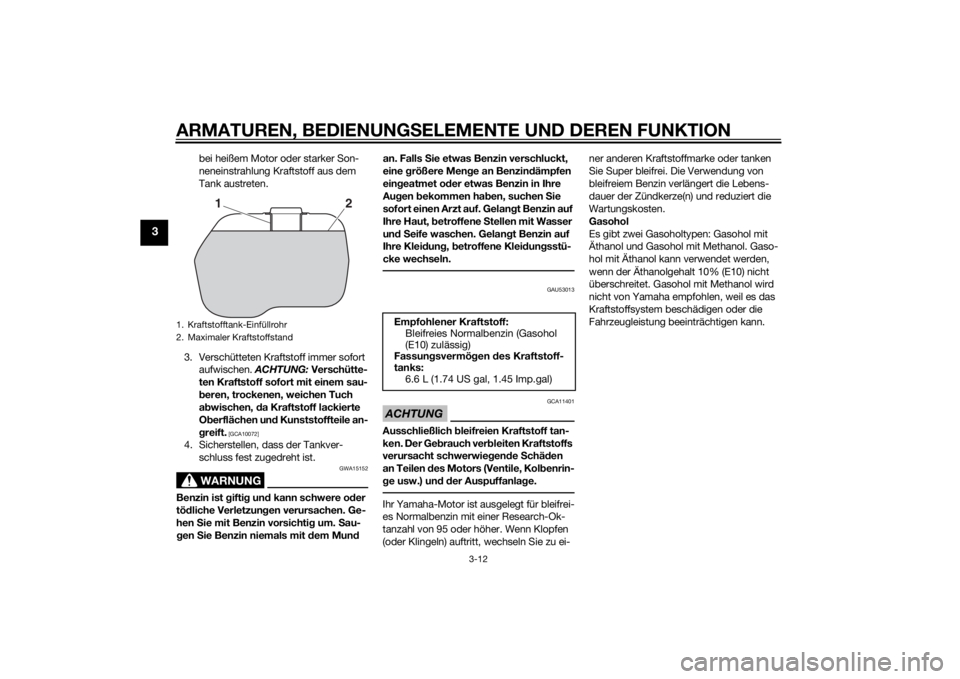

1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol
(E10) zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks: 6.6 L (1.74 US gal, 1.45 Imp.gal)
U2CMG1G0.book Page 12 Tuesday, December 23, 2014 1:29 PM
Page 29 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlag e ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
und Ver brennung en:
Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fuß gän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L e
erlaufbetrie b kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schä den am
A bgaskatalysator.
GAU60620

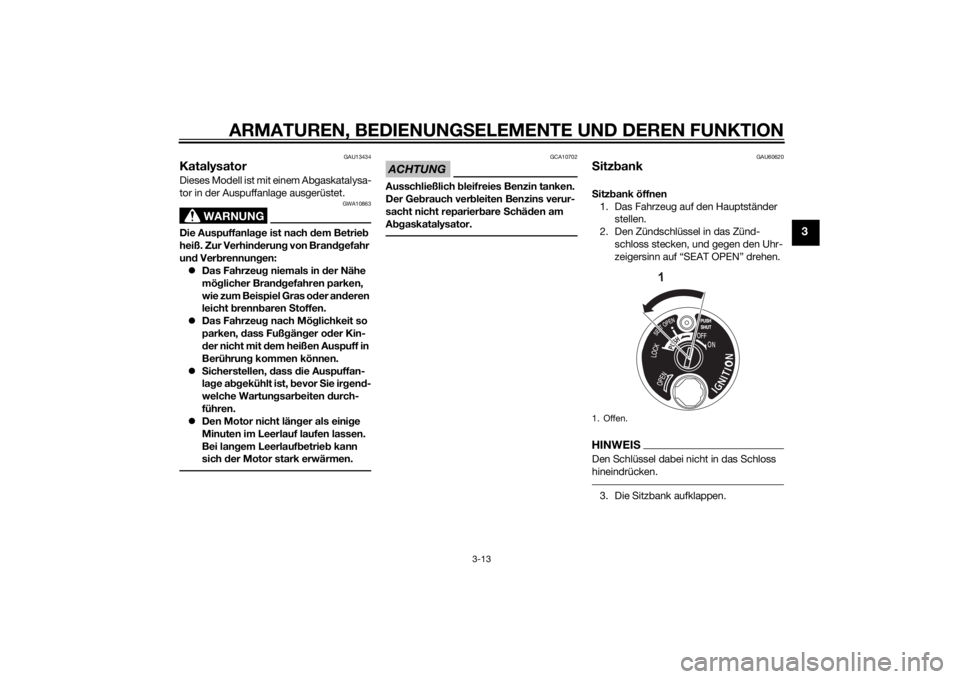

Sitz bankS itz bank öffnen
1. Das Fahrzeug auf den Hauptständer stellen.
2. Den Zündschlüssel in das Zünd- schloss stecken, und gegen den Uhr-
zeigersinn auf “SEAT OPEN” drehen.HINWEISDen Schlüssel dabei nicht in das Schloss
hineindrücken.3. Die Sitzbank aufklappen.1. Offen.
1
U2CMG1G0.book Page 13 Tuesday, December 23, 2014 1:29 PM
Page 30 of 88
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
Sitz bank schließen
1. Die Sitzbank zuklappen und dann he- runterdrücken, sodass sie einrastet.
2. Den Schlüssel abziehen.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAUT3711
Beifahrer-FußrasteWenn Sie die Beifahrer-Fußraste verwen-
den möchten, klappen Sie sie bitte wie in
der Abbildung gezeigt, heraus.
Wenn Sie die Beifahrer-Fußraste zurück-
klappen möchten, drücken Sie sie bitte wie
in der Abbildung gezeigt, zurück.
GAU61130
A bla gefachUnter der Sitzbank befindet sich ein Abla-
gefach. (Siehe Seite 3-13.)
WARNUNG
GWA10962
Den Zula dun gsg renzwert von 5 k g
(11 l b) für d as Abla gefach nicht
ü b erschreiten.
Den Zula dun gsg renzwert von 169
k g (373 l b) für d as Fahrzeu g nicht
ü b erschreiten.ACHTUNG
GCA21150
Bei der Benutzun g d es A bla gefachs die
fol gen den Punkte b eachten.
Da das A bla gefach sich stark er-
wärmt, wenn es der Sonne
un d/od er dem heißen Motor aus ge-

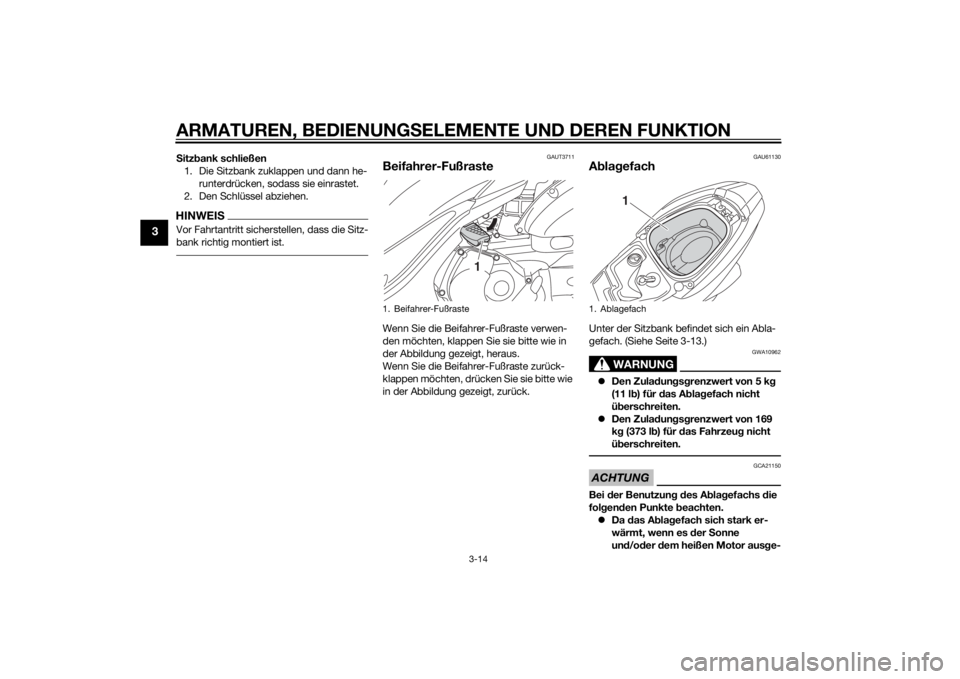

1. Beifahrer-Fußraste
1
1. Ablagefach
1
U2CMG1G0.book Page 14 Tuesday, December 23, 2014 1:29 PM
