Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
1905 mm (75.0 in)
Gesamtbreite:
735 mm (28.9 in)
Gesamthöhe: 1215 mm (47.8 in)
Sitzhöhe: 780 mm (30.7 in)
Radstand:
1310 mm (51.6 in)
Bodenfreiheit: 120 mm (4.72 in)
Mindest-Wendekreis: 2300 mm (90.6 in)Gewicht:Gewicht (fahrfertig):152 kg (335 lb) (MW125)
156 kg (344 lb) (MW125A)Motor:Bauart:Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder
Hubraum: 124 cm3
Bohrung × Hub:
52.4 × 57.9 mm (2.06 × 2.28 in)
Verdichtungsverhältnis:
10.9 : 1
Startsystem: Elektrostarter
Schmiersystem: Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-40, 20W-40 oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA oder MB
Motoröl-Füllmenge: Regelmäßiger Ölwechsel:
0.80 L (0.85 US qt, 0.70 Imp.qt)Achs getrieb eöl:Sorte:
YAMALUBE 10W-40 oder SAE 10W-30 Sorte SE-Motoröl
Füllmenge: 0.20 L (0.21 US qt, 0.18 Imp.qt)Füllmen ge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.33 L (0.35 US qt, 0.29 Imp.qt)
Kühlers (einschließlich aller Kanäle): 0.37 L (0.39 US qt, 0.33 Imp.qt)
Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol (E10)
zulässig)
Tankvolumen (Gesamtinhalt): 6.6 L (1.74 US gal, 1.45 Imp.gal)Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:2CM1 00Zün dkerze(n):Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)Kupplun g:Kupplungsbauart:
Fliehkraft-Automatik-TrockenkupplungKraftü bertrag ung:Primäruntersetzungsverhältnis:
1.000
Sekundäruntersetzungsverhältnis: 9.533 (44/15 x 39/12)
Getriebeart: Keilriemen-AutomatikFahr gestell:Rahmenbauart:
Unterzugrahmen
Lenkkopfwinkel: 20.0 Grad
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40
SAE 10W-40
U2CMG2G0.book Page 1 Tuesday, September 1, 2015 4:28 PM
Page 82 of 88
Technische Daten
8-2
8
Nachlauf:68 mm (2.7 in)
Spurbreite: 385 mm (15.2 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 90/80-14M/C 43P
Hersteller/Typ:
CHENG SHIN/M6231Hinterreifen:Ausführung:Schlauchlos-Reifen
Dimension:
110/90-12 64P
Hersteller/Typ: CHENG SHIN/M6232Zula dun g:Max. Gesamtzuladung:
169 kg (373 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):
Vorn:
175 kPa (1.75 kgf/cm2, 25 psi)
Hinten: 225 kPa (2.25 kgf/cm2, 33 psi)
Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 14M/C x MT2.15
Hinterra d:Rad-Bauart:
Gussrad
Felgengröße:
12 x MT2.15Vereini gtes Bremssystem:Betätigung:
Betätigt durch die HinterradbremseVor derra dbremse:Bauart:
Scheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterra dbremse:Bauart:
Scheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit: DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg: 90 mm (3.5 in)Hinterra d-Fe derun g:Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft Federweg:
89 mm (3.5 in)
Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:
YTZ7V
Spannung, Kapazität: 12 V, 6.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 55.0 W/60.0 W × 1 (MW125)
12 V, 60.0 W/55.0 W × 1 (MW125A)
Bremslicht/Rücklicht: LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten: 12 V, 10.0 W × 2
Standlicht vorn: LED
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte: LED
U2CMG2G0.book Page 2 Tuesday, September 1, 2015 4:28 PM
Page 83 of 88
Technische Daten
8-3
8
Blinker-Kontrollleuchte:LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: LED (MW125A)Sicherung :Hauptsicherung:
20.0 A
Scheinwerfersicherung: 15.0 A (MW125)
20.0 A (MW125A)
Signalanlagensicherung: 10.0 A
Sicherung des ABS-Kontrolleinheit: 10.0 A (MW125A)
Sicherung des ABS-Motors:
30.0 A (MW125A)
ABS-Magnetventilsicherung: 20.0 A (MW125A)
Zusatzsicherung: 10.0 A
U2CMG2G0.book Page 3 Tuesday, September 1, 2015 4:28 PM
Page 84 of 88
Verbraucherinformation
9-1
9
GAU53562

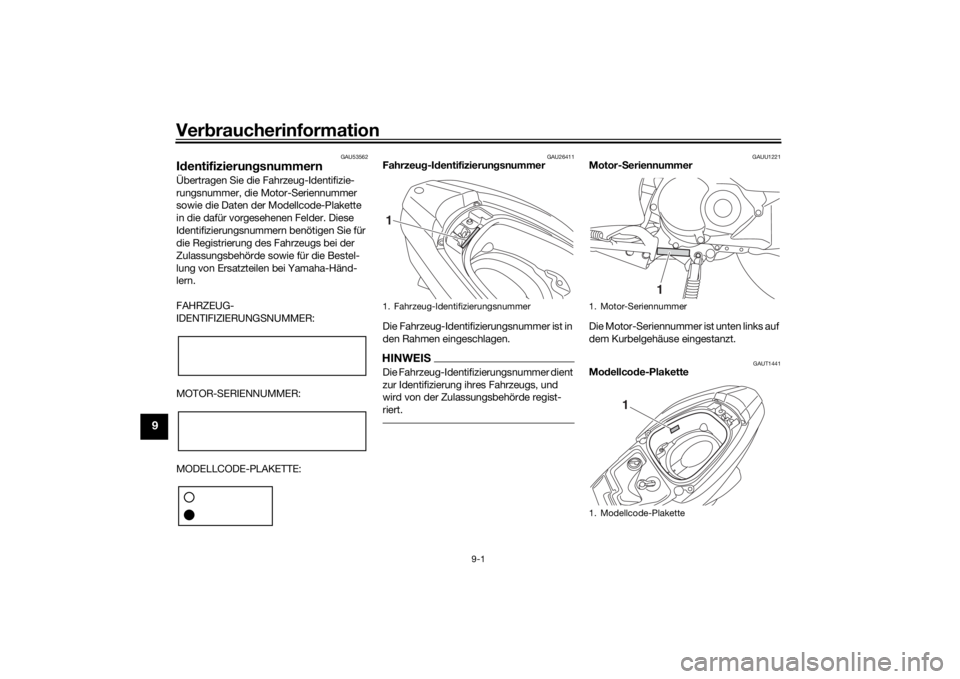

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26411
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAUU1221
Motor- Seriennummer
Die Motor-Seriennummer ist unten links auf
dem Kurbelgehäuse eingestanzt.
GAUT1441
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
U2CMG2G0.book Page 1 Tuesday, September 1, 2015 4:28 PM
Page 85 of 88
Verbraucherinformation
9-2
9
Die Modellcode-Plakette ist an der Innen-
seite des Ablagefachs angebracht. (Siehe
Seite 3-16.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
U2CMG2G0.book Page 2 Tuesday, September 1, 2015 4:28 PM
Page 86 of 88
10-1
10
IndexAAbblendschalter .................................... 3-10
Abdeckung, abnehmen und
montieren.............................................. 6-8
Ablagefach ............................................ 3-16
ABS (für Modelle mit ABS) .................... 3-11
Abstellen ................................................. 7-4
ABS-Warnleuchte (für Modelle mit ABS)...................................................... 3-4
Achsgetriebeöl ...................................... 6-12
Anfahren ................................................. 5-2BBatterie ................................................. 6-26
Beifahrer-Fußraste ................................ 3-15
Beschleunigen und Verlangsamen ......... 5-2
Blinker-Kontrollleuchten ......................... 3-3
Blinkerlampe ......................................... 6-30
Blinkerschalter ...................................... 3-10
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsen.................................................. 5-3
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-22
Bremshebel, schmieren ........................ 6-23EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Fehlersuchdiagramme .......................... 6-32
Fehlersuche .......................................... 6-31
Fernlicht-Kontrollleuchte ........................ 3-3
Filtereinsätze von Luftfilter und Riementriebgehäuse-Luftfilter ............ 6-14
GGasdrehgriff und Gaszug, kontrollieren und schmieren............... 6-22
Gepäckhaken ....................................... 3-16HHandbremshebel, Hinterradbremse ..... 3-10
Handbremshebel, Vorderradbremse .... 3-10
Haupt- und Seitenständer, prüfen und schmieren ........................ 6-23
Hupenschalter ...................................... 3-10IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-14
Kontrollleuchten und Warnleuchten ....... 3-3
Kraftstoff............................................... 3-13
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-13
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-4LLage der Teile ......................................... 2-1
Lenkerarmaturen .................................... 3-9
Lenkung, prüfen ................................... 6-24MModellcode-Plakette .............................. 9-1
Motoröl und Ölsieb ............................... 6-10
Motor-Seriennummer ............................. 9-1
Motor starten .......................................... 5-1
Motorstörungs-Warnleuchte .................. 3-4
Multifunktionsmesser-Einheit ................. 3-5NNebenverbraucher-Steckverbinder ...... 3-19
Neigungssystem, prüfen ...................... 6-25
PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-19
Radlager, prüfen ...................................6-25
Reifen ....................................................6-17
Rücklicht/Bremslicht .............................6-30SScheibenbremsbeläge des Vorder- und Hinterrads, prüfen........................6-20
Scheinwerferlampe, auswechseln ........6-29
Schlüsselloch-Abdeckung ......................3-3
Seitenständer ........................................3-17
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-27
Sitzbank ................................................3-15
Spiel des Gasdrehgriffs, prüfen ............6-16
Spiel des Hinterradbremshebels, prüfen .................................................6-19
Spurstange, prüfen ...............................6-25
Standlichter ...........................................6-30
Starterschalter.......................................3-10
Stromkreis-Prüfeinrichtung .....................3-5TTankverschluss .....................................3-12
Technische Daten ...................................8-1
Teleskopgabel, prüfen ..........................6-24
Tipps zur Fahrsicherheit..........................1-6VVentilspiel ..............................................6-17
Vorderradbremshebel-Spiel, prüfen .....6-19
Vorsicht bei Mattfarben...........................7-1
