Page 26 of 90
Beschreibung
3-3
3
GAU63401
Be dienun gselemente un d Instrumente
123 4
5
1. Motorstoppschalter (Seite 4-1)
2. Zündschloss (Seite 4-1)
3. Starterschalter (Seite 4-1)
4. Handbremshebel (Seite 4-2)
5. Gasdrehgriff (Seite 7-16)
UB5183G0.book Page 3 Thursday, June 8, 2017 2:55 PM
Page 27 of 90
Funktionen der Instrumente un d Be dienun gselemente
4-1
4
GAU40341
Zünd schloss
Das Zündschloss schaltet die Zündung ein
und aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
GAU10631ON
Alle elektrischen Systeme sind betriebsbe-
reit und der Motor kann angelassen wer-
den. Der Schlüssel lässt sich in dieser Posi-
tion nicht abziehen.
GAU45752OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10073
Den Zün dschlüssel niemals auf “OFF”
stellen währen d d as Fahrzeu g in Bewe-
g un g ist, an dernfalls wird d as elektri-
sche System aus geschaltet un d kann zu
Kontrollverlust o der einem Unfall führen.
GAU1234M
Lenkerarmaturen
Links
Rechts
GAU12662Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12713S tarterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 6-1.
1. Motorstoppschalter “ / ”
1. Starterschalter “ ”
1
UB5183G0.book Page 1 Thursday, June 8, 2017 2:55 PM
Page 36 of 90
Funktionen der Instrumente un d Be dienung selemente
4-10
4

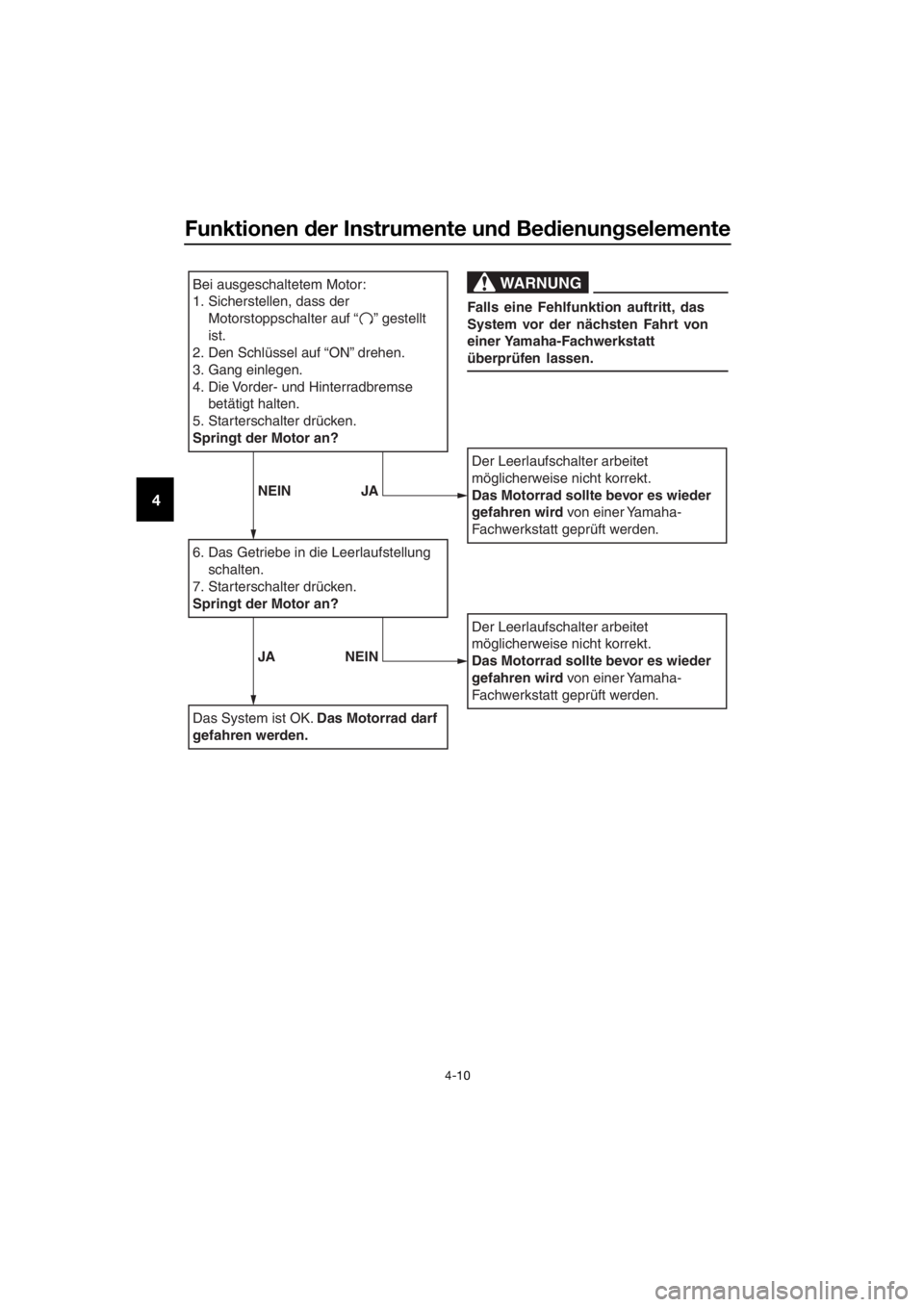

Bei ausgeschaltetem Motor:
1. Sicherstellen, dass der
Motorstoppschalter a uf “ ” gestellt
ist.
2.
Den Schlüssel auf “ON” drehen.
3. Gang einlegen.
5. Starterschalter dr ücken.
4. Die
Vorder- und Hinterradbremse
betätigt halten.
Springt der Motor an?
6. Das Getriebe in die Leerla ufstellung
schalten.
7. Starterschalter dr ücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf
gefahren werden.
Der Leerlaufschalter arbeitet
möglicherw eise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird v on einer Yamaha-
Fach werkstatt gepr üft werden.
Der Leerlaufschalter arbeitet
möglicherw eise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird v on einer Yamaha-
Fach werkstatt gepr üft werden.
WARNUNG
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
NEIN JA
JA NEIN
UB5183G0.book Page 10 Thursday, June 8, 2017 2:55 PM
Page 39 of 90
Wichtige Fahr- un d Be dienun gshinweise
6-1
6
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit d en Bedie-
nung selementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU44815
S tarten un d Warmfahren eines
kalten Motors
1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
3. Das Getriebe in die Leerlaufstellung schalten.
WARNUNG
GWA14411
Unbed in gt vor Anlassen d es Motors
d as Getrie be in die Leerlaufstellun g
schalten.
Niemals mit aus geklapptem Seiten-
stän der fahren.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
4-7.)
5. Den Starterschalter drücken oder den Kickstarterhebel durchtreten, um den
Motor anzulassen.
6. Bei warmgelaufenem Motor den Choke abschalten.
HINWEIS
Der Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke schnell
auf Gasgeben anspricht.
ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
UB5183G0.book Page 1 Thursday, June 8, 2017 2:55 PM
Page 89 of 90
11-1
11
Index
A
Abdeckungen, abnehmen und
montieren ............................................. 7-7
Abgaskontroll-Informationsplakette
des Fahrzeugs (für Kana da) ............... 10-2
Abstellen................................................. 8-4
Anlasssperrschalter-System .................. 4-9
Antriebsketten-Durchhang ................... 7-22
Antriebskette, säubern und schmieren .......................................... 7-24
Aufkleber, Lage ...................................... 1-1
B
Batterie ................................................. 7-29
Bordwerkzeug ........................................ 7-2
Bowdenzüge, prüfen und schmieren ... 7-24
C
Chokehebel ............................................ 4-7
E
Einfahrvorschriften ................................. 6-3
F
Fahrzeug-Identifizierungsnummer ....... 10-1
Federbein ............................................... 4-8
Fehlersuchdiagramm............................ 7-36
Fehlersuche .......................................... 7-35
Funkenfänger, Reinigung ..................... 7-14
Fußbremshebel ...................................... 4-3
Fußbremshebel, prüfen und schmieren .......................................... 7-26
Fußschalthebel ....................................... 4-2
Fußschalthebel, prüfen......................... 7-21
G
Gasdrehgriff und Gaszug, kontrollieren und schmieren .............. 7-25
H
Handbremshebel .................................... 4-2
Handbremshebel, kontrollieren und
schmieren .......................................... 7-25
Hinterrad .............................................. 7-33
I
Identifizierungsnummern ...................... 10-1
K
Kickstarter .............................................. 4-7
Kraftstoff................................................. 4-4
Kraftstoffhahn......................................... 4-6
Kraftstofftank-Belüftungsschlauch......... 4-5
Kupplungsspiel, einstellen ................... 7-19
L
Lage der Teile......................................... 3-1
Leerlaufdrehzahl ................................... 7-15
Lenkerarmaturen .................................... 4-1 Lenkung, prüfen .................................... 7-28
Luftfiltereinsatz, reinigen ....................... 7-12
M
Modellcode-Plakette............................. 10-1
Motor, Anlassen eines warm
gelaufenen ............................................ 6-2
Motoröl ................................................. 7-10
Motorrad aufbocken ............................. 7-31
Motor-Seriennummer ........................... 10-1
Motorstoppschalter ................................ 4-1
P
Parken..................................................... 6-4
Pflege ...................................................... 8-1
R
Räder .................................................... 7-19
Radlager, prüfen ................................... 7-28
Reifen .................................................... 7-17
S
Schalten .................................................. 6-2
Schwingen-Drehpunkte, schmieren ..... 7-27
Seitenständer .......................................... 4-9
Seitenständer, prüfen und schmieren... 7-26
Sicherheitsinformationen ........................ 2-1
Sicherung, wechseln............................. 7-30
Sitzbank .................................................. 4-8
Spiel der Handbremshebel, einstellen............................................. 7-20
Spiel des Fußbremshebels, einstellen............................................. 7-21
Spiel des Gasdrehgriffs, prüfen ............ 7-16
Starten und Warmfahren eines kalten Motors .................................................. 6-1
Starterschalter ........................................ 4-1
T
Tankverschluss ....................................... 4-3
Technische Daten ................................... 9-1
Teleskopgabel, prüfen .......................... 7-27
Trommelbremsbeläge, prüfen .............. 7-22
V
Ventilspiel.............................................. 7-17
Vergaser, einstellen............................... 7-15
Vorderrad .............................................. 7-31
Vorsicht bei Mattfarben .......................... 8-1
W
Wartung, Abgas-Kontrollsystem............. 7-3
Wartung und Schmierung, regelmäßig ... 7-4
Z
Zündkerze, prüfen................................... 7-8
Zündschloss ........................................... 4-1
UB5183G0.book Page 1 Thursday, June 8, 2017 2:55 PM
