SICHERHEITSINFORMATIONEN
1-2
1
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
üben, bis Sie mit dem Motorrad und
allen seinen Kontrollvorrichtungen
gründlich vertraut sind.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit). Fah-
ren Sie niemals schneller als durch
Straßen- und Verkehrsbedingungen
vertretbar ist.


Fahren Sie in nicht vertrauter Umge-
bung besonders vorsichtig. Sie könn-
ten auf versteckte Hindernisse stoßen
und dadurch einen Unfall haben.


Die Haltung des Fahrers ist wichtig,
um das Fahrzeug sicher unter Kontrol-
le zu haben. Der Fahrer sollte während
der Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten halten,
um Kontrolle über das Motorrad auf-
recht erhalten zu können.


Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.


Sicherstellen, dass sich das Getriebe
beim Anlassen des Motors in der Leer-
laufstellung befindet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.


Tragen Sie immer einen sicherheits-
geprüften Helm.


Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.


Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.


Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.


Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmono-
xid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.


Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
U5B681G0.book Page 2 Tuesday, June 17, 2008 5:50 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
ON

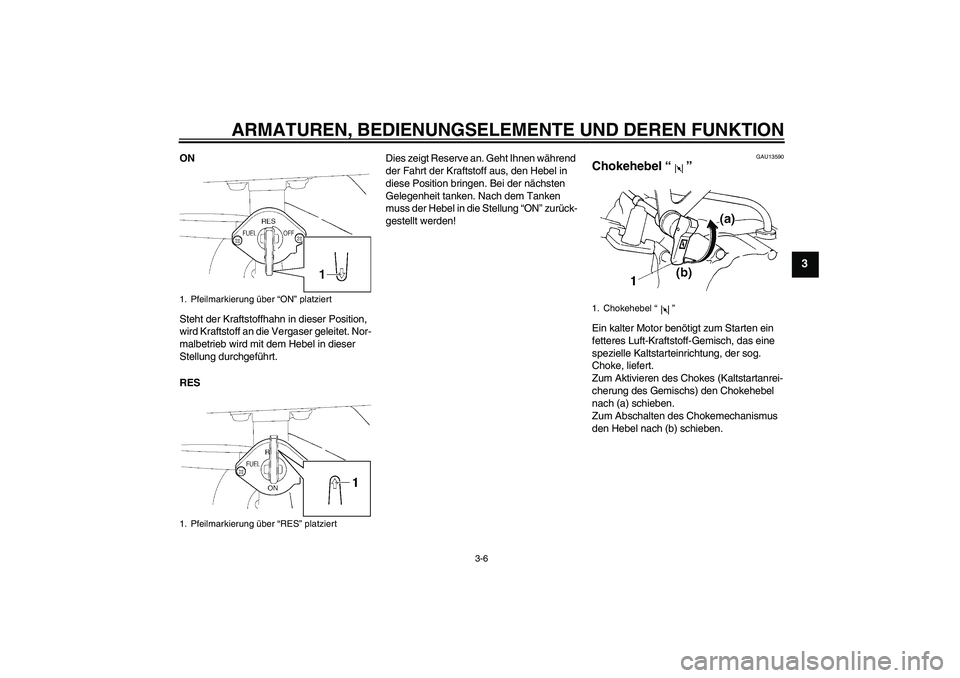

Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
RESDies zeigt Reserve an. Geht Ihnen während
der Fahrt der Kraftstoff aus, den Hebel in
diese Position bringen. Bei der nächsten
Gelegenheit tanken. Nach dem Tanken
muss der Hebel in die Stellung “ON” zurück-
gestellt werden!
GAU13590
Chokehebel“” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
1. Pfeilmarkierung über “ON” platziert
1. Pfeilmarkierung über “RES” platziert
1. Chokehebel“”
U5B681G0.book Page 6 Tuesday, June 17, 2008 5:50 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in Folge davon.
GAU44811
Starten und Warmfahren eines
kalten Motors 1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf“” gestellt ist.
3. Das Getriebe in die Leerlaufstellung
schalten.
WARNUNG
GWA14410


Unbedingt vor Anlassen des Mo-
tors das Getriebe in die Leerlauf-
stellung schalten.


Niemals mit ausgeklapptem Seiten-ständer fahren.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
3-6.)
5. Den Starterschalter drücken oder den
Kickstarterhebel durchtreten, um den
Motor anzulassen. ACHTUNG: Um
eine maximale Lebensdauer des
Motors zu gewährleisten, den Motor
vor dem Losfahren immer erst
warmlaufen lassen. Niemals bei kal-
tem Motor zu stark beschleunigen!

[GCA11131]
6. Bei warmgelaufenem Motor den
Choke abschalten.
HINWEISDer Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke willig auf Gasgeben anspricht.
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU17171
Parken Zum Parken den Motor ausschalten, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
WARNUNG
GWA10311


Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.


Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.


Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-nen.
U5B681G0.book Page 4 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU39943

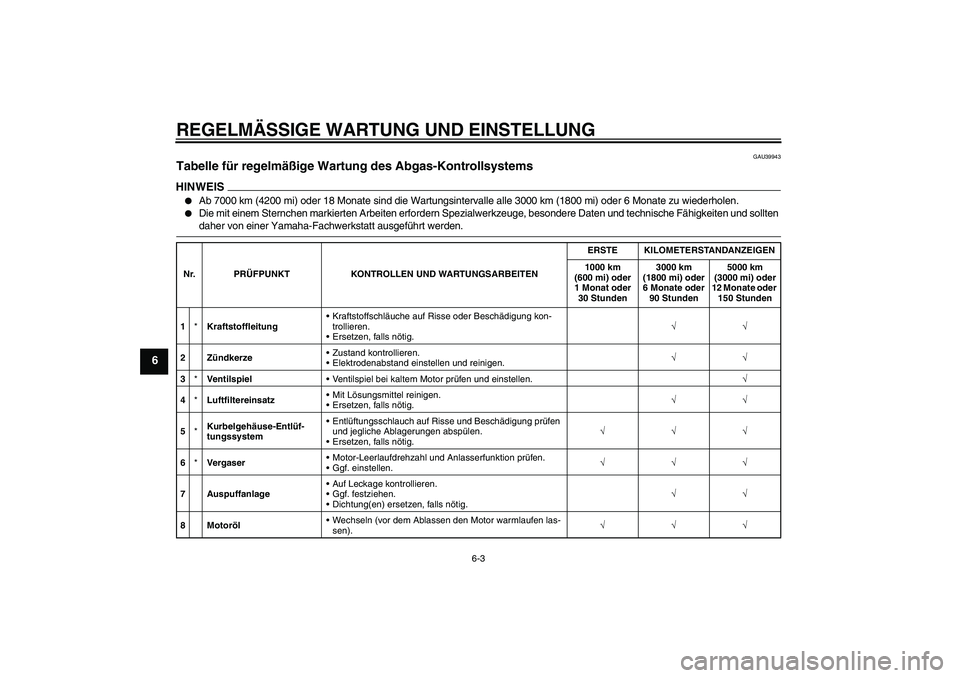

Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems HINWEIS

Ab 7000 km (4200 mi) oder 18 Monate sind die Wartungsintervalle alle 3000 km (1800 mi) oder 6 Monate zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kon-
trollieren.
Ersetzen, falls nötig.√√
2ZündkerzeZustand kontrollieren.
Elektrodenabstand einstellen und reinigen.√√
3*VentilspielVentilspiel bei kaltem Motor prüfen und einstellen.√
4*LuftfiltereinsatzMit Lösungsmittel reinigen.
Ersetzen, falls nötig.√√
5*Kurbelgehäuse-Entlüf-
tungssystemEntlüftungsschlauch auf Risse und Beschädigung prüfen
und jegliche Ablagerungen abspülen.
Ersetzen, falls nötig.√√√
6*VergaserMotor-Leerlaufdrehzahl und Anlasserfunktion prüfen .
Ggf. einstellen.√√√
7 AuspuffanlageAuf Leckage kontrollieren.
Ggf. festziehen.
Dichtung(en) ersetzen, falls nötig.√√
8 MotorölWechseln (vor dem Ablassen den Motor warmlaufen las-
sen).√√√
U5B681G0.book Page 3 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
2. Den Sitz montieren.
GAU19603
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEI
S
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
1. Abdeckung B
2. Schraube
3. Vorsprung
3
1
2
1. Zündkerzenstecker
1
1. Zündkerzenschlüssel
1
U5B681G0.book Page 7 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6

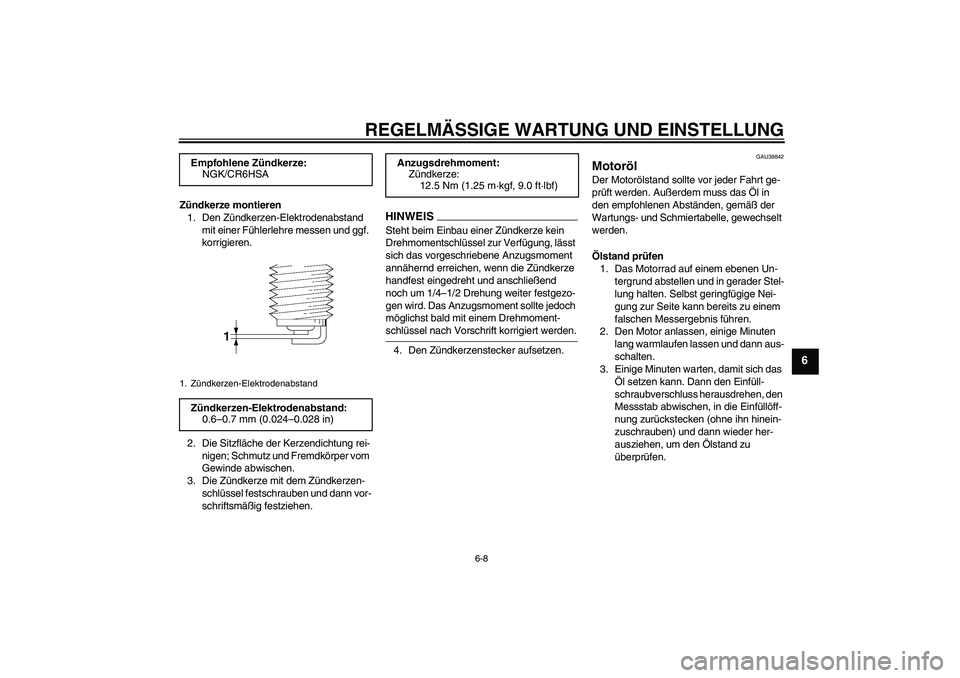

Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
GAU39842
Motoröl Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder her-
ausziehen, um den Ölstand zu
überprüfen. Empfohlene Zündkerze:
NGK/CR6HSA
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U5B681G0.book Page 8 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
7. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
GAU41635

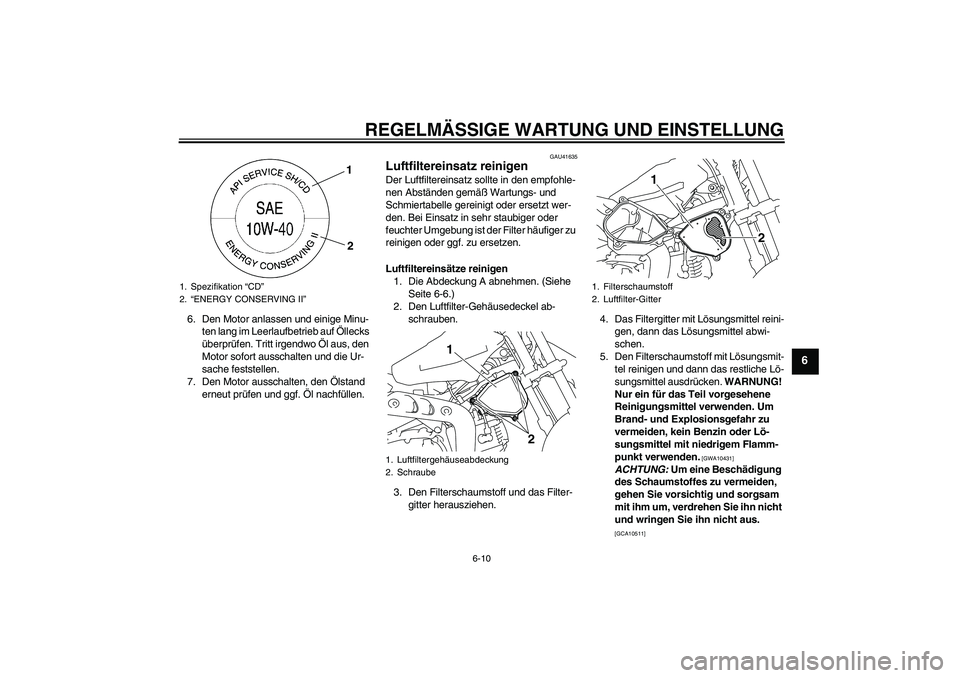

Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger zu
reinigen oder ggf. zu ersetzen.
Luftfiltereinsätze reinigen
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-6.)
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Filterschaumstoff und das Filter-
gitter herausziehen.4. Das Filtergitter mit Lösungsmittel reini-
gen, dann das Lösungsmittel abwi-
schen.
5. Den Filterschaumstoff mit Lösungsmit-
tel reinigen und dann das restliche Lö-
sungsmittel ausdrücken. WARNUNG!
Nur ein für das Teil vorgesehene
Reinigungsmittel verwenden. Um
Brand- und Explosionsgefahr zu
vermeiden, kein Benzin oder Lö-
sungsmittel mit niedrigem Flamm-
punkt verwenden.
[GWA10431]

ACHTUNG: Um eine Beschädigung
des Schaumstoffes zu vermeiden,
gehen Sie vorsichtig und sorgsam
mit ihm um, verdrehen Sie ihn nicht
und wringen Sie ihn nicht aus.

[GCA10511]
1. Spezifikation “CD”
2.“ENERGY CONSERVING II”
1
2
1. Luftfiltergehäuseabdeckung
2. Schraube
2 1
1. Filterschaumstoff
2. Luftfilter-Gitter
1
2
U5B681G0.book Page 10 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
2. Bei Ansammlung von Wasser oder
Schmutz die Ablassschläuche entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU40421

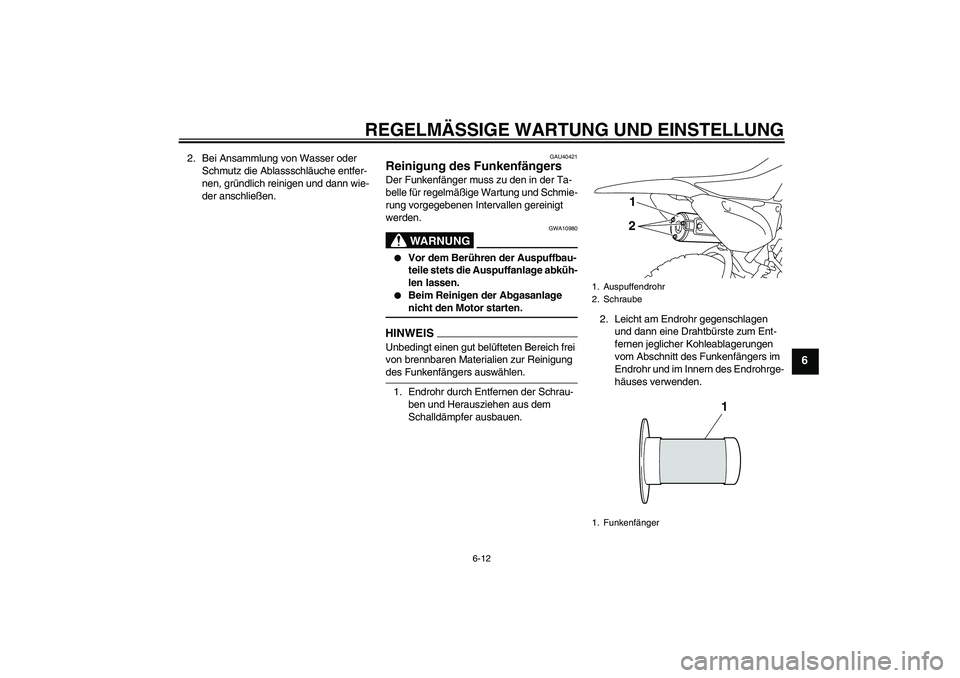

Reinigung des Funkenfängers Der Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10980


Vor dem Berühren der Auspuffbau-
teile stets die Auspuffanlage abküh-
len lassen.


Beim Reinigen der Abgasanlage nicht den Motor starten.
HINWEISUnbedingt einen gut belüfteten Bereich frei
von brennbaren Materialien zur Reinigung des Funkenfängers auswählen.
1. Endrohr durch Entfernen der Schrau-
ben und Herausziehen aus dem
Schalldämpfer ausbauen.2. Leicht am Endrohr gegenschlagen
und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohrge-
häuses verwenden.
1. Auspuffendrohr
2. Schraube
1. Funkenfänger
21
1
U5B681G0.book Page 12 Tuesday, June 17, 2008 5:50 PM
