lock YAMAHA TTR110 2009 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

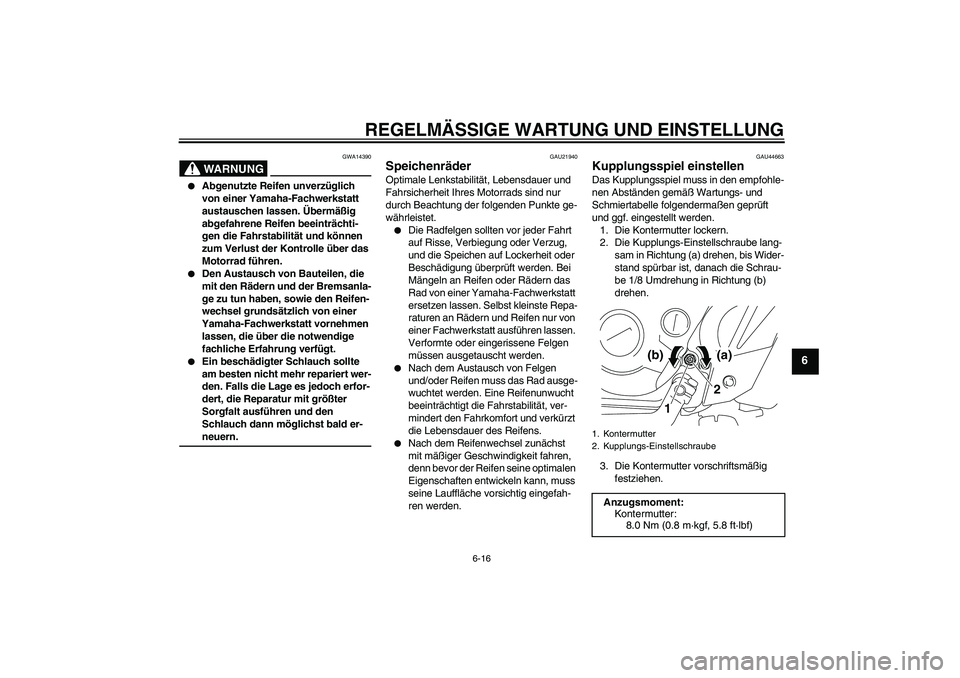

6-16
6
WARNUNG
GWA14390


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Übermäßig
abgefahrene Reifen beeinträchti-
gen die Fahrstabilität und können
zum Verlust der Kontrolle über das
Motorrad führen.


Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.


Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-neuern.
GAU21940
Speichenräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit oder
Beschädigung überprüft werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU44663
Kupplungsspiel einstellen Das Kupplungsspiel muss in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
1. Die Kontermutter lockern.
2. Die Kupplungs-Einstellschraube lang-
sam in Richtung (a) drehen, bis Wider-
stand spürbar ist, danach die Schrau-
be 1/8 Umdrehung in Richtung (b)
drehen.
3. Die Kontermutter vorschriftsmäßig
festziehen.1. Kontermutter
2. Kupplungs-Einstellschraube
Anzugsmoment:
Kontermutter:
8.0 Nm (0.8 m·kgf, 5.8 ft·lbf)
12
(a)
(b)
U5B681G0.book Page 16 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
HINWEISBeim Festziehen der Kontermutter die
Kupplungs-Einstellschraube mit einem
Schraubendreher festhalten, damit sie sich nicht mit der Kontermutter mitdreht.
GAU44881
Handbremshebel-Spiel einstel-
len Der Bremshebel muss ein Spiel von 10.0–
20.0 mm (0.39–0.79 in) aufweisen, wie dar-
gestellt. Das Bremshebelspiel regelmäßig
prüfen und ggf. wie folgt einstellen.
1. Die Gummiabdeckung zurückschie-
ben.
2. Die Kontermutter am Handbremshe-
bel lockern.
3. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube in Rich-
tung (a) drehen. Zum Verringern des
Handbremshebel-Spiels die Einstell-
schraube in Richtung (b) drehen.4. Bei korrektem Bremshebel-Spiel die
Kontermutter festziehen und den Rest
des Vorgangs überspringen. Falls das
Kupplungshebel-Spiel nicht, wie oben
beschrieben, korrekt eingestellt wer-
den konnte, folgendermaßen vorge-
hen.
5. Die Einstellschraube am Bremshebel
in Richtung (a) drehen, um den
Bremszug zu lockern.
6. Die Kontermutter an der Bremsanker-
platte lockern.
7. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube in Rich-
tung (a) drehen. Zum Verringern des
Handbremshebel-Spiels die Einstell-
schraube in Richtung (b) drehen.1. Gummiabdeckung
2. Einstellschraube für das Spiel des Hand-
bremshebels
3. Kontermutter
4. Handbremshebelspiel
3
2
1
(b)
(a)4
1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
21(b)
(a)
U5B681G0.book Page 17 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

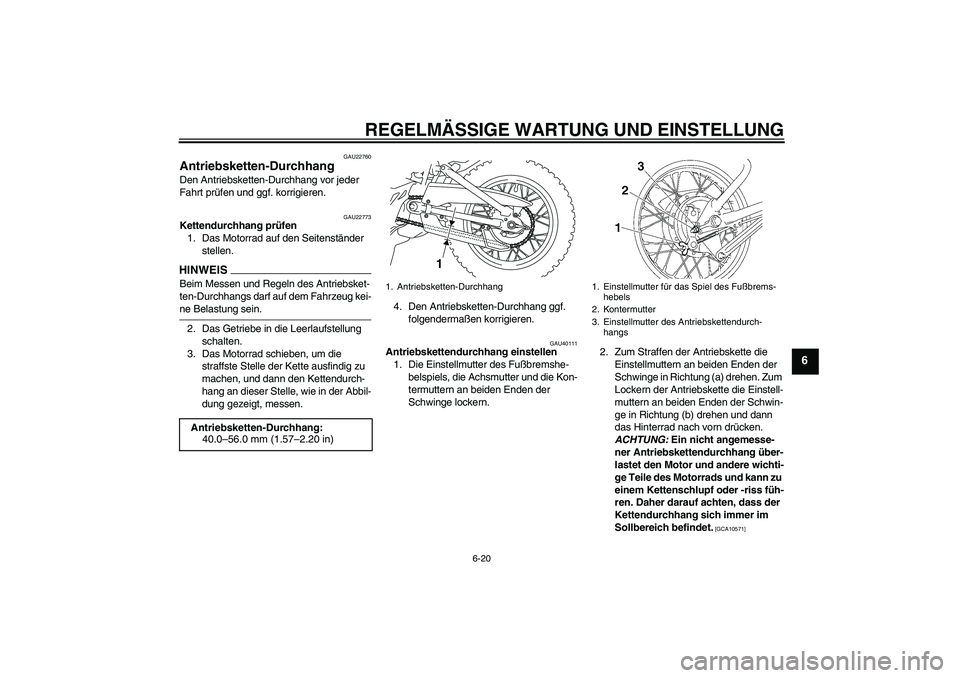

6-20
6
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22773
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-ne Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU40111
Antriebskettendurchhang einstellen
1. Die Einstellmutter des Fußbremshe-
belspiels, die Achsmutter und die Kon-
termuttern an beiden Enden der
Schwinge lockern.2. Zum Straffen der Antriebskette die
Einstellmuttern an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
muttern an beiden Enden der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
Antriebsketten-Durchhang:
40.0–56.0 mm (1.57–2.20 in)
1. Antriebsketten-Durchhang
1
1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Kontermutter
3. Einstellmutter des Antriebskettendurch-
hangs
U5B681G0.book Page 20 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

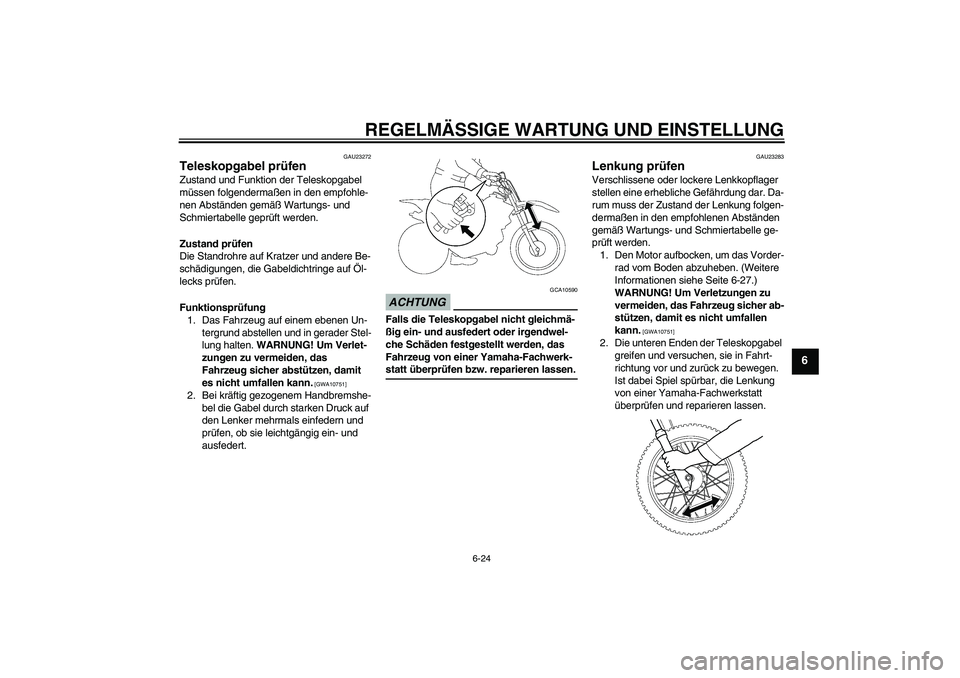

6-24
6
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 6-27.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
U5B681G0.book Page 24 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

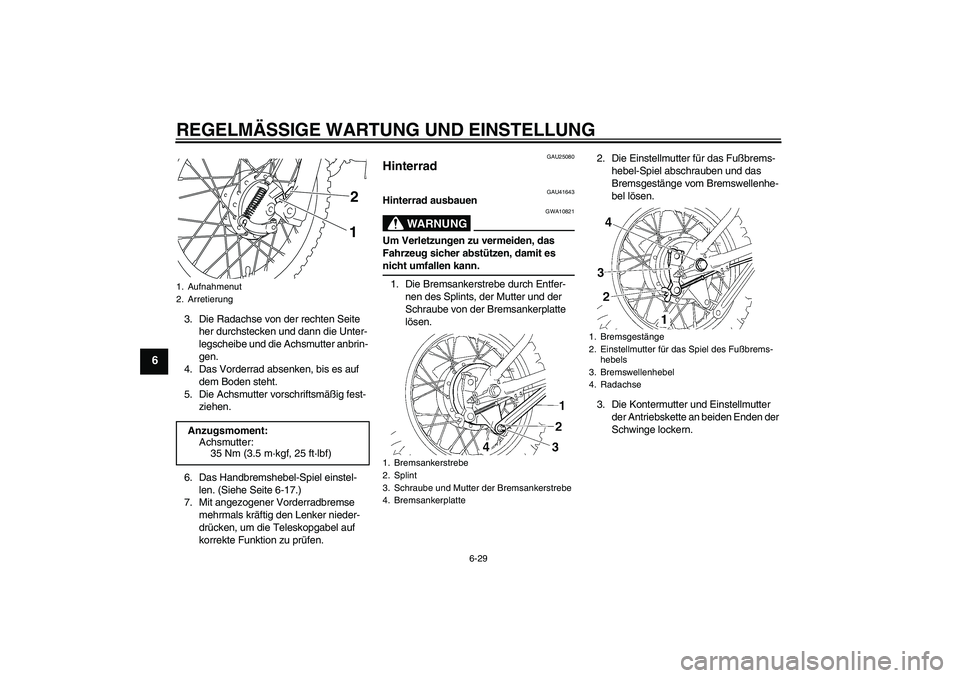

6-29
6
3. Die Radachse von der rechten Seite
her durchstecken und dann die Unter-
legscheibe und die Achsmutter anbrin-
gen.
4. Das Vorderrad absenken, bis es auf
dem Boden steht.
5. Die Achsmutter vorschriftsmäßig fest-
ziehen.
6. Das Handbremshebel-Spiel einstel-
len. (Siehe Seite 6-17.)
7. Mit angezogener Vorderradbremse
mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen.
GAU25080
Hinterrad
GAU41643
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es nicht umfallen kann.
1. Die Bremsankerstrebe durch Entfer-
nen des Splints, der Mutter und der
Schraube von der Bremsankerplatte
lösen.2. Die Einstellmutter für das Fußbrems-
hebel-Spiel abschrauben und das
Bremsgestänge vom Bremswellenhe-
bel lösen.
3. Die Kontermutter und Einstellmutter
der Antriebskette an beiden Enden der
Schwinge lockern.
1. Aufnahmenut
2. ArretierungAnzugsmoment:
Achsmutter:
35 Nm (3.5 m·kgf, 25 ft·lbf)
21
1. Bremsankerstrebe
2. Splint
3. Schraube und Mutter der Bremsankerstrebe
4. Bremsankerplatte
1. Bremsgestänge
2. Einstellmutter für das Spiel des Fußbrems-
hebels
3. Bremswellenhebel
4. Radachse
U5B681G0.book Page 29 Tuesday, June 17, 2008 5:50 PM
