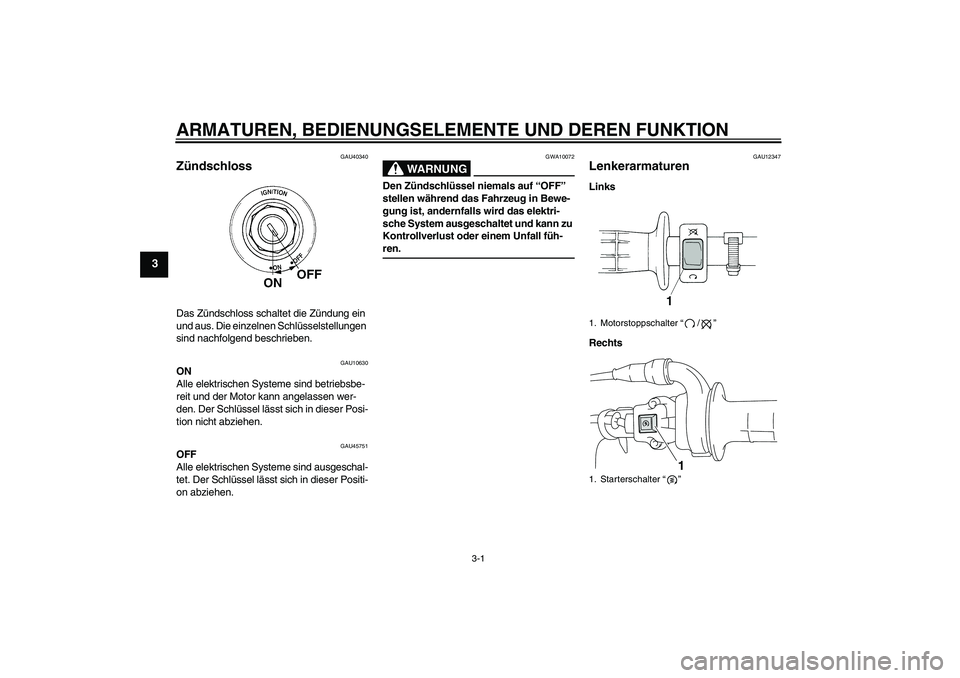

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU40340
Zündschloss Das Zündschloss schaltet die Zündung ein
und aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
GAU10630
ON
Alle elektrischen Systeme sind betriebsbe-
reit und der Motor kann angelassen wer-
den. Der Schlüssel lässt sich in dieser Posi-
tion nicht abziehen.
GAU45751
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10072
Den Zündschlüssel niemals auf “OFF”
stellen während das Fahrzeug in Bewe-
gung ist, andernfalls wird das elektri-
sche System ausgeschaltet und kann zu
Kontrollverlust oder einem Unfall füh-ren.
GAU12347
Lenkerarmaturen Links
Rechts1. Motorstoppschalter“/”
1. Starterschalter“”
1
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM

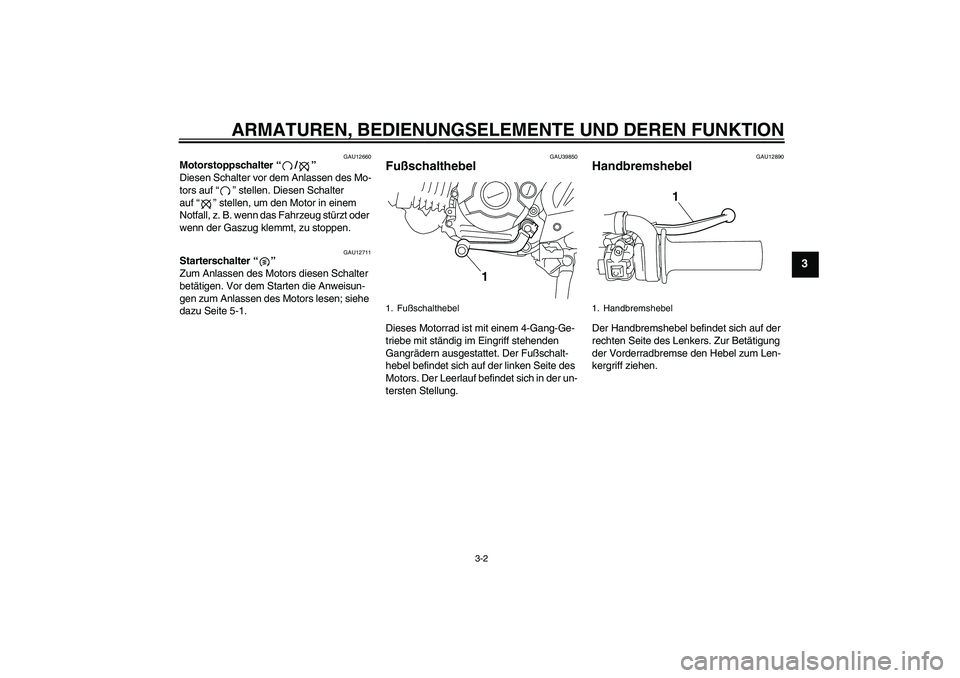

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU39850
Fußschalthebel Dieses Motorrad ist mit einem 4-Gang-Ge-
triebe mit ständig im Eingriff stehenden
Gangrädern ausgestattet. Der Fußschalt-
hebel befindet sich auf der linken Seite des
Motors. Der Leerlauf befindet sich in der un-
tersten Stellung.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
1. Fußschalthebel
1
1. Handbremshebel
1
U5B681G0.book Page 2 Tuesday, June 17, 2008 5:50 PM

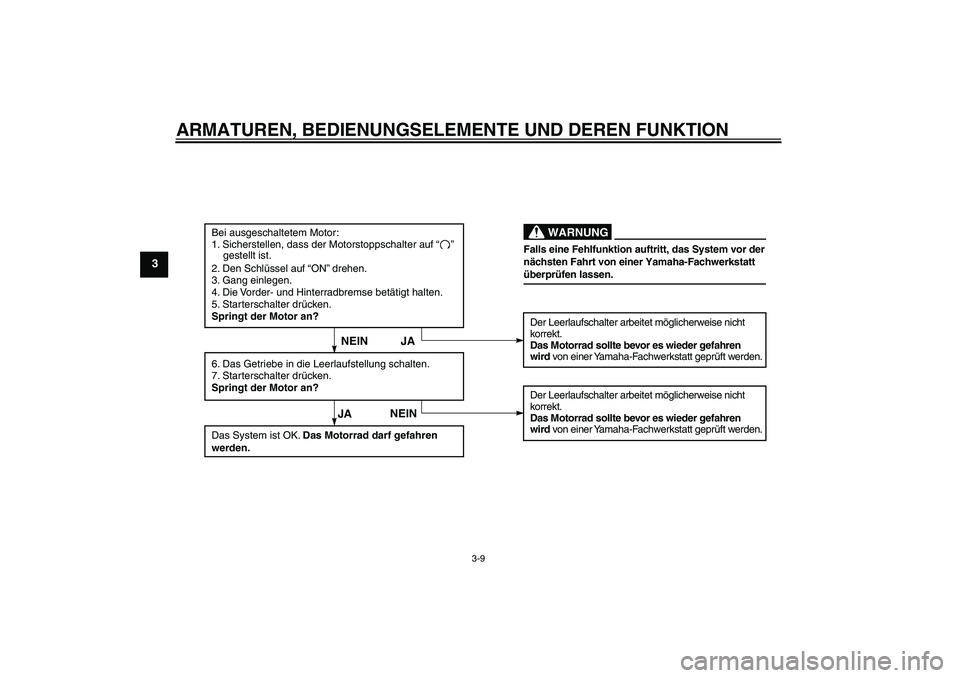

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Bei ausgeschaltetem Motor:
1. Sicherstellen, dass der Motorstoppschalter auf “ ”
gestellt ist.
2. Den Schlüssel auf “ON” drehen.
3. Gang einlegen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft werden.
6. Das Getriebe in die Leerlaufstellung schalten.
7. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft werden.
JA NEIN
Das System ist OK. Das Motorrad darf gefahren
werden.
JANEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
U5B681G0.book Page 9 Tuesday, June 17, 2008 5:50 PM

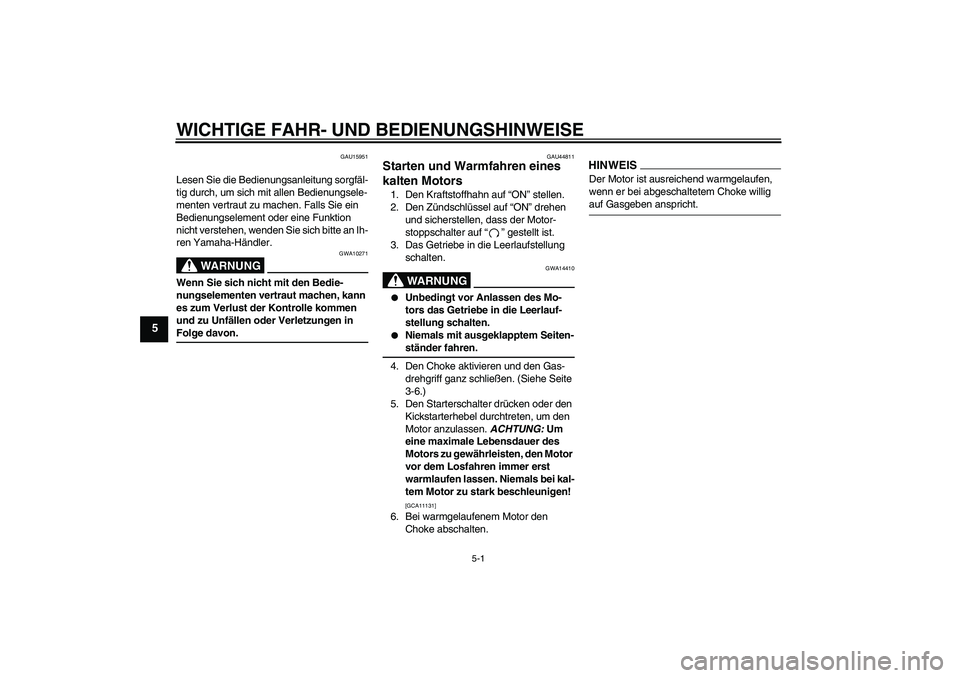

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in Folge davon.
GAU44811
Starten und Warmfahren eines
kalten Motors 1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf“” gestellt ist.
3. Das Getriebe in die Leerlaufstellung
schalten.
WARNUNG
GWA14410


Unbedingt vor Anlassen des Mo-
tors das Getriebe in die Leerlauf-
stellung schalten.


Niemals mit ausgeklapptem Seiten-ständer fahren.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
3-6.)
5. Den Starterschalter drücken oder den
Kickstarterhebel durchtreten, um den
Motor anzulassen. ACHTUNG: Um
eine maximale Lebensdauer des
Motors zu gewährleisten, den Motor
vor dem Losfahren immer erst
warmlaufen lassen. Niemals bei kal-
tem Motor zu stark beschleunigen!

[GCA11131]
6. Bei warmgelaufenem Motor den
Choke abschalten.
HINWEISDer Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke willig auf Gasgeben anspricht.
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM

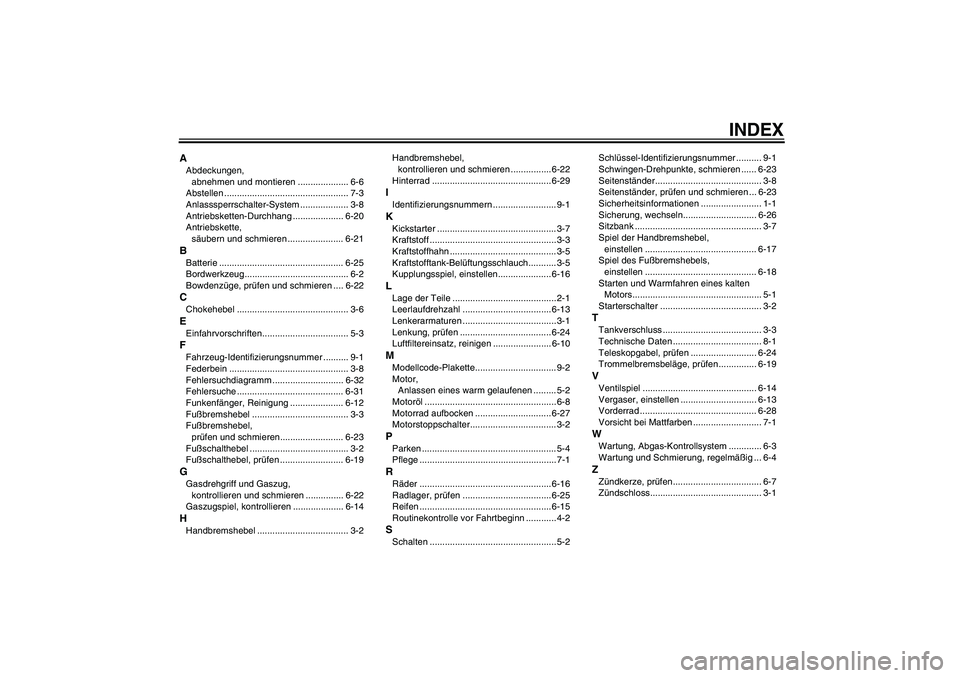

INDEX
AAbdeckungen,
abnehmen und montieren .................... 6-6
Abstellen ................................................. 7-3
Anlasssperrschalter-System ................... 3-8
Antriebsketten-Durchhang .................... 6-20
Antriebskette,
säubern und schmieren ...................... 6-21BBatterie ................................................. 6-25
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-22CChokehebel ............................................ 3-6EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein ............................................... 3-8
Fehlersuchdiagramm ............................ 6-32
Fehlersuche .......................................... 6-31
Funkenfänger, Reinigung ..................... 6-12
Fußbremshebel ...................................... 3-3
Fußbremshebel,
prüfen und schmieren......................... 6-23
Fußschalthebel ....................................... 3-2
Fußschalthebel, prüfen ......................... 6-19GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-22
Gaszugspiel, kontrollieren .................... 6-14HHandbremshebel .................................... 3-2Handbremshebel,
kontrollieren und schmieren ................ 6-22
Hinterrad ............................................... 6-29
IIdentifizierungsnummern ......................... 9-1KKickstarter ............................................... 3-7
Kraftstoff ..................................................3-3
Kraftstoffhahn .......................................... 3-5
Kraftstofftank-Belüftungsschlauch........... 3-5
Kupplungsspiel, einstellen..................... 6-16LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-13
Lenkerarmaturen .....................................3-1
Lenkung, prüfen .................................... 6-24
Luftfiltereinsatz, reinigen ....................... 6-10MModellcode-Plakette................................ 9-2
Motor,
Anlassen eines warm gelaufenen ......... 5-2
Motoröl ....................................................6-8
Motorrad aufbocken .............................. 6-27
Motorstoppschalter.................................. 3-2PParken ..................................................... 5-4
Pflege ......................................................7-1RRäder ....................................................6-16
Radlager, prüfen ...................................6-25
Reifen ....................................................6-15
Routinekontrolle vor Fahrtbeginn ............ 4-2SSchalten ..................................................5-2Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer.......................................... 3-8
Seitenständer, prüfen und schmieren ... 6-23
Sicherheitsinformationen ........................ 1-1
Sicherung, wechseln............................. 6-26
Sitzbank .................................................. 3-7
Spiel der Handbremshebel,
einstellen ............................................ 6-17
Spiel des Fußbremshebels,
einstellen ............................................ 6-18
Starten und Warmfahren eines kalten
Motors................................................... 5-1
Starterschalter ........................................ 3-2
TTankverschluss ....................................... 3-3
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-24
Trommelbremsbeläge, prüfen ............... 6-19VVentilspiel ............................................. 6-14
Vergaser, einstellen .............................. 6-13
Vorderrad .............................................. 6-28
Vorsicht bei Mattfarben ........................... 7-1WWartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerze, prüfen................................... 6-7
Zündschloss............................................ 3-1
