YAMAHA TTR110 2010 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

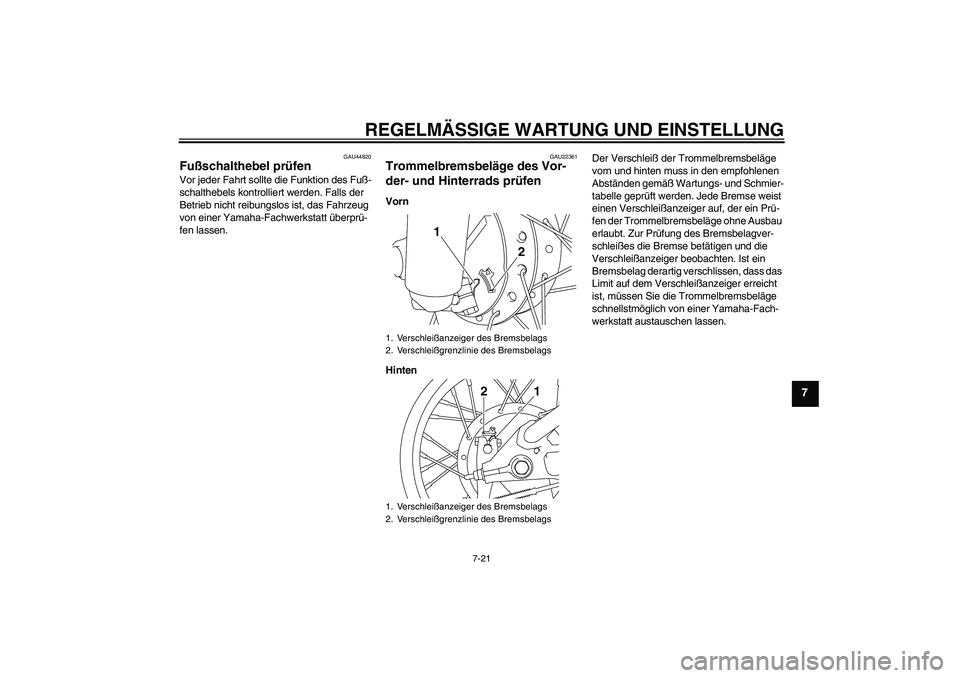

7-21
7
GAU44820
Fußschalthebel prüfen Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU22361
Trommelbremsbeläge des Vor-
der- und Hinterrads prüfen Vorn
HintenDer Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden. Jede Bremse weist
einen Verschleißanzeiger auf, der ein Prü-
fen der Trommelbremsbeläge ohne Ausbau
erlaubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, dass das
Limit auf dem Verschleißanzeiger erreicht
ist, müssen Sie die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-Fach-
werkstatt austauschen lassen.1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
2 1
1 2
U5B682G0.book Page 21 Tuesday, June 9, 2009 2:07 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

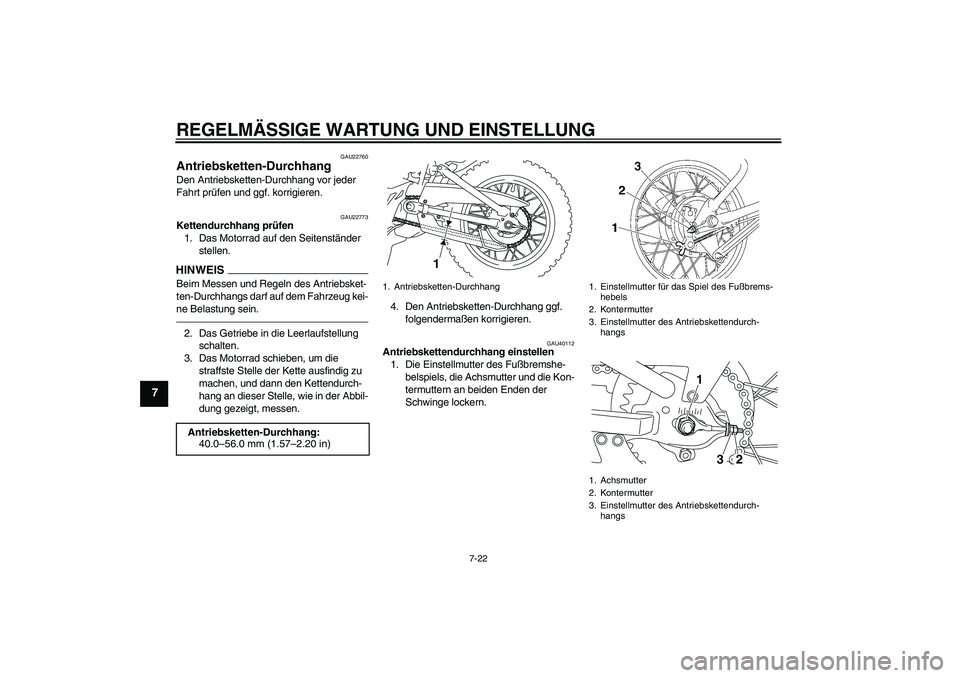

7-22
7
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22773
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-
ne Belastung sein.2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU40112
Antriebskettendurchhang einstellen
1. Die Einstellmutter des Fußbremshe-
belspiels, die Achsmutter und die Kon-
termuttern an beiden Enden der
Schwinge lockern.
Antriebsketten-Durchhang:
40.0–56.0 mm (1.57–2.20 in)1. Antriebsketten-Durchhang
1
1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Kontermutter
3. Einstellmutter des Antriebskettendurch-
hangs
1. Achsmutter
2. Kontermutter
3. Einstellmutter des Antriebskettendurch-
hangs
32 1
U5B682G0.book Page 22 Tuesday, June 9, 2009 2:07 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

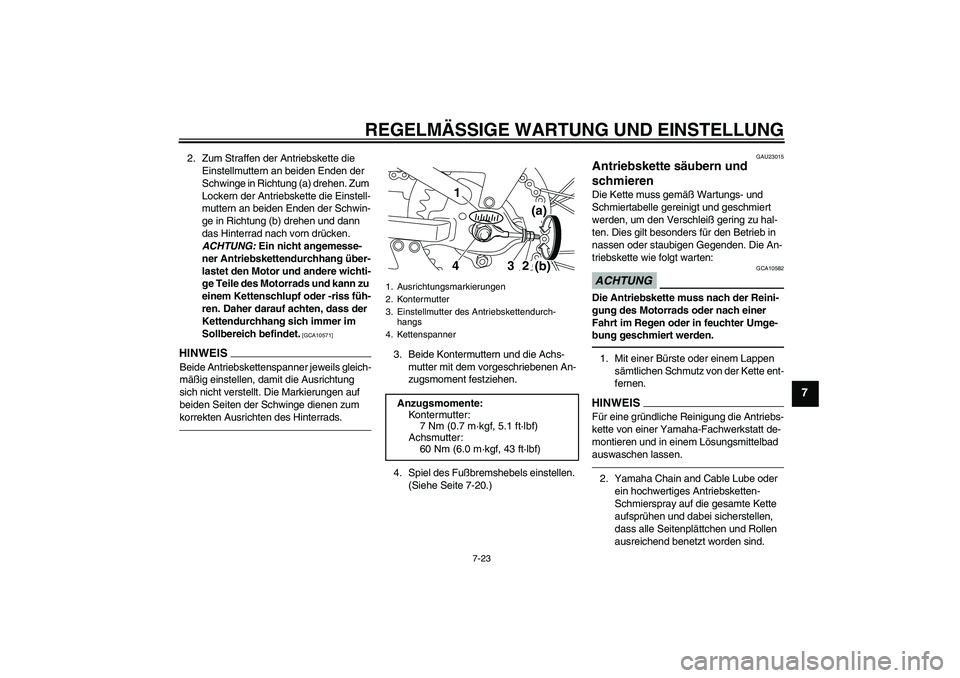

7-23
7
2. Zum Straffen der Antriebskette die
Einstellmuttern an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
muttern an beiden Enden der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zum
korrekten Ausrichten des Hinterrads.
3. Beide Kontermuttern und die Achs-
mutter mit dem vorgeschriebenen An-
zugsmoment festziehen.
4. Spiel des Fußbremshebels einstellen.
(Siehe Seite 7-20.)
GAU23015
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10582
Die Antriebskette muss nach der Reini-
gung des Motorrads oder nach einer
Fahrt im Regen oder in feuchter Umge-
bung geschmiert werden.1. Mit einer Bürste oder einem Lappen
sämtlichen Schmutz von der Kette ent-
fernen.HINWEISFür eine gründliche Reinigung die Antriebs-
kette von einer Yamaha-Fachwerkstatt de-
montieren und in einem Lösungsmittelbad
auswaschen lassen.2. Yamaha Chain and Cable Lube oder
ein hochwertiges Antriebsketten-
Schmierspray auf die gesamte Kette
aufsprühen und dabei sicherstellen,
dass alle Seitenplättchen und Rollen
ausreichend benetzt worden sind.
1. Ausrichtungsmarkierungen
2. Kontermutter
3. Einstellmutter des Antriebskettendurch-
hangs
4. Kettenspanner
Anzugsmomente:
Kontermutter:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Achsmutter:
60 Nm (6.0 m·kgf, 43 ft·lbf)
(a)
(b) 4321
U5B682G0.book Page 23 Tuesday, June 9, 2009 2:07 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

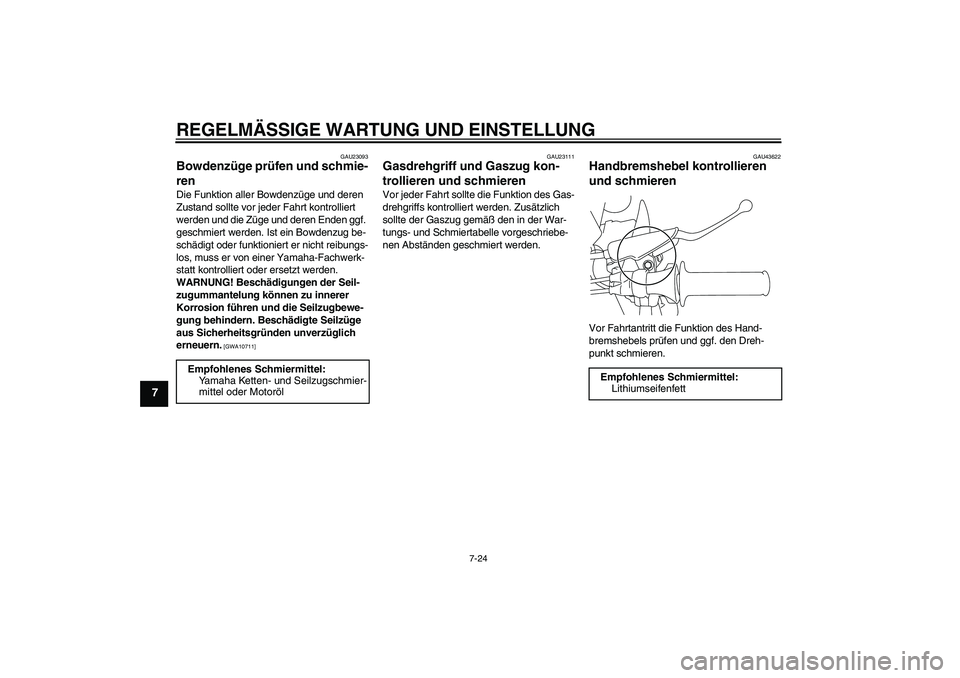

7-24
7
GAU23093
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]GAU23111
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU43622
Handbremshebel kontrollieren
und schmieren Vor Fahrtantritt die Funktion des Hand-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzugschmier-
mittel oder MotorölEmpfohlenes Schmiermittel:
Lithiumseifenfett
U5B682G0.book Page 24 Tuesday, June 9, 2009 2:07 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

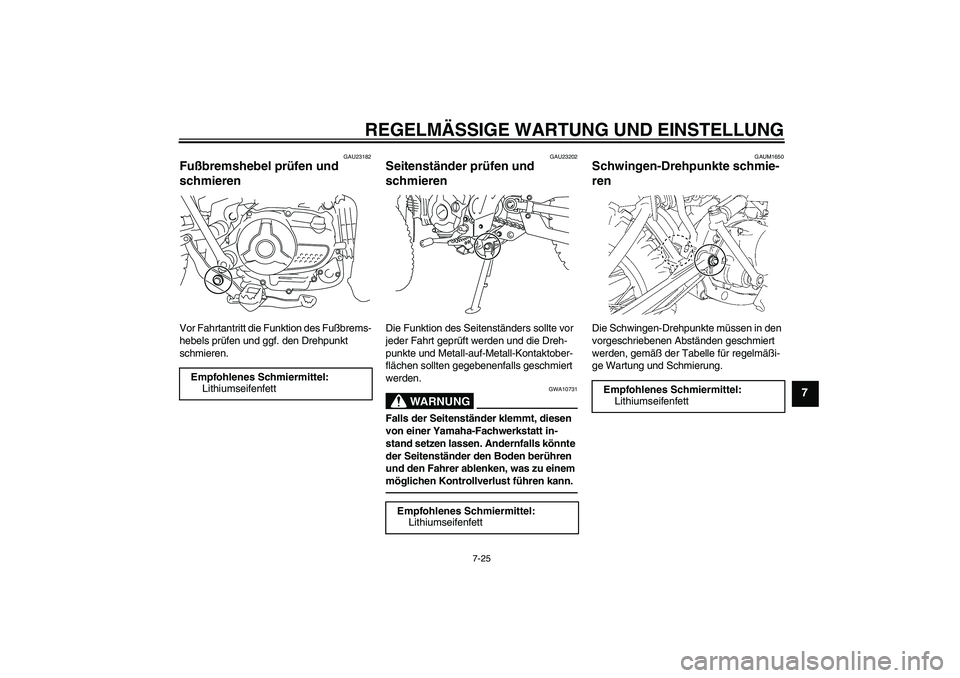

7-25
7
GAU23182
Fußbremshebel prüfen und
schmieren Vor Fahrtantritt die Funktion des Fußbrems-
hebels prüfen und ggf. den Drehpunkt
schmieren.
GAU23202
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAUM1650
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U5B682G0.book Page 25 Tuesday, June 9, 2009 2:07 PM

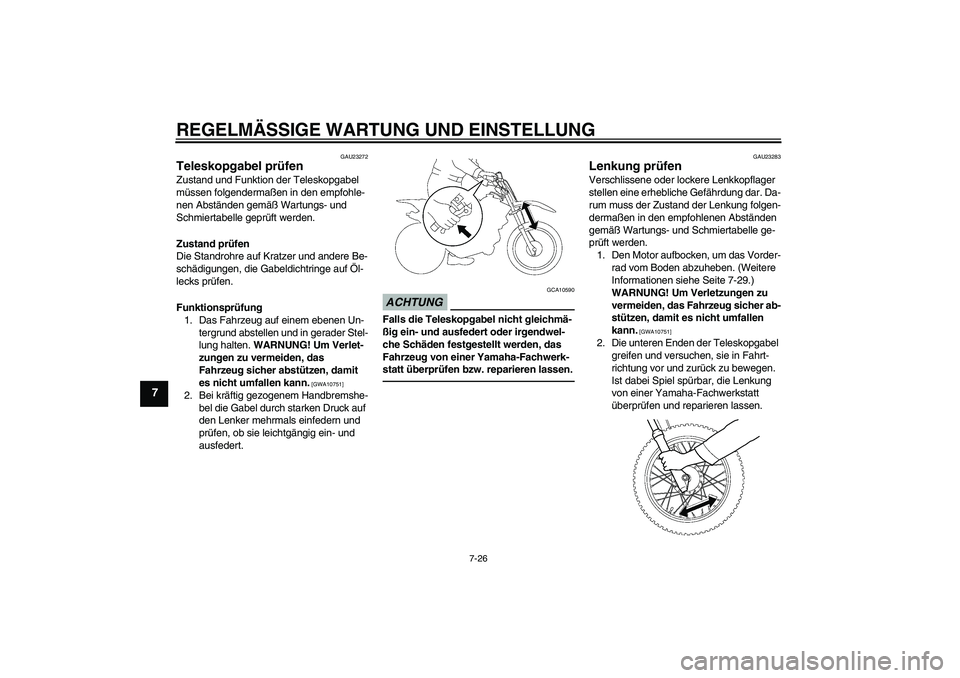

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-26
7
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 7-29.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
U5B682G0.book Page 26 Tuesday, June 9, 2009 2:07 PM

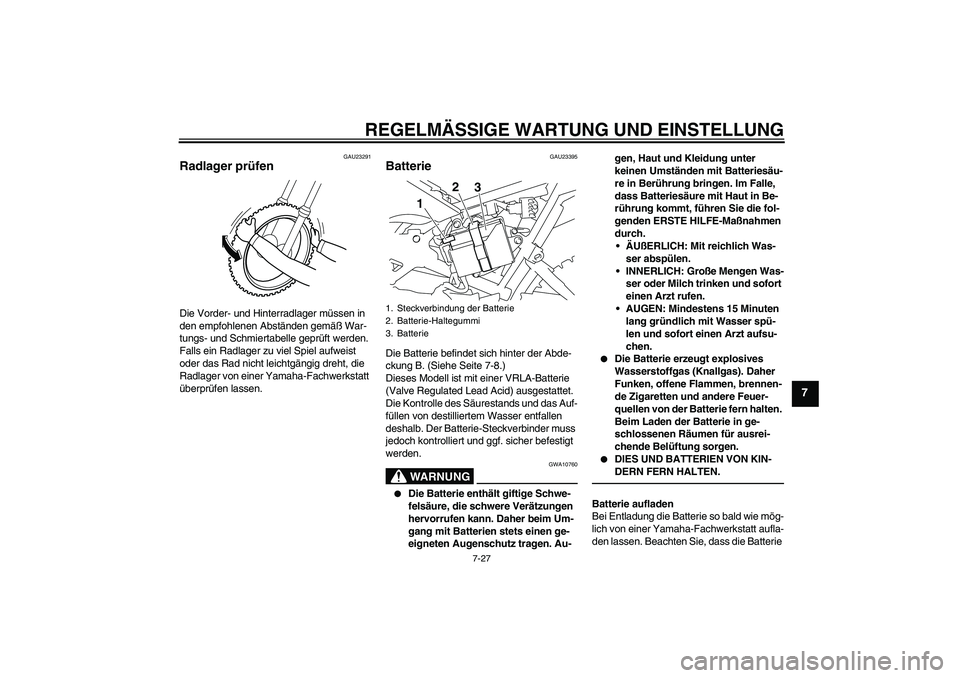

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-27
7
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23395
Batterie Die Batterie befindet sich hinter der Abde-
ckung B. (Siehe Seite 7-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Der Batterie-Steckverbinder muss
jedoch kontrolliert und ggf. sicher befestigt
werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
1. Steckverbindung der Batterie
2. Batterie-Haltegummi
3. Batterie
2
3
1
U5B682G0.book Page 27 Tuesday, June 9, 2009 2:07 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

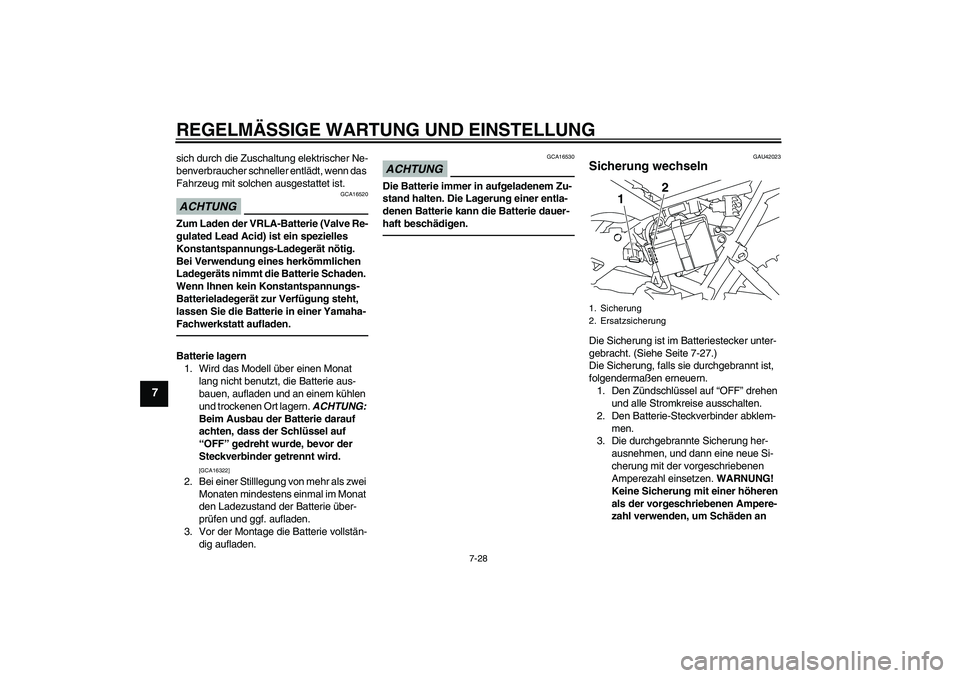

7-28
7
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-
Fachwerkstatt aufladen.Batterie lagern
1. Wird das Modell über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, bevor der
Steckverbinder getrennt wird.

[GCA16322]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU42023
Sicherung wechseln Die Sicherung ist im Batteriestecker unter-
gebracht. (Siehe Seite 7-27.)
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und alle Stromkreise ausschalten.
2. Den Batterie-Steckverbinder abklem-
men.
3. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an 1. Sicherung
2. Ersatzsicherung
1
2
U5B682G0.book Page 28 Tuesday, June 9, 2009 2:07 PM

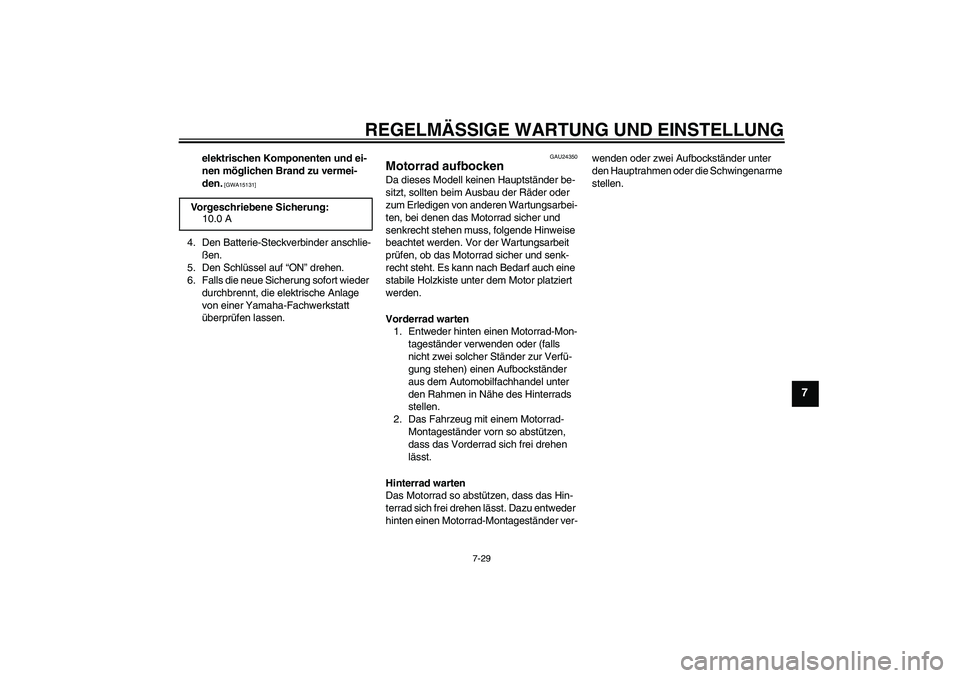

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-29
7
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
4. Den Batterie-Steckverbinder anschlie-
ßen.
5. Den Schlüssel auf “ON” drehen.
6. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
Vorgeschriebene Sicherung:
10.0 A
U5B682G0.book Page 29 Tuesday, June 9, 2009 2:07 PM

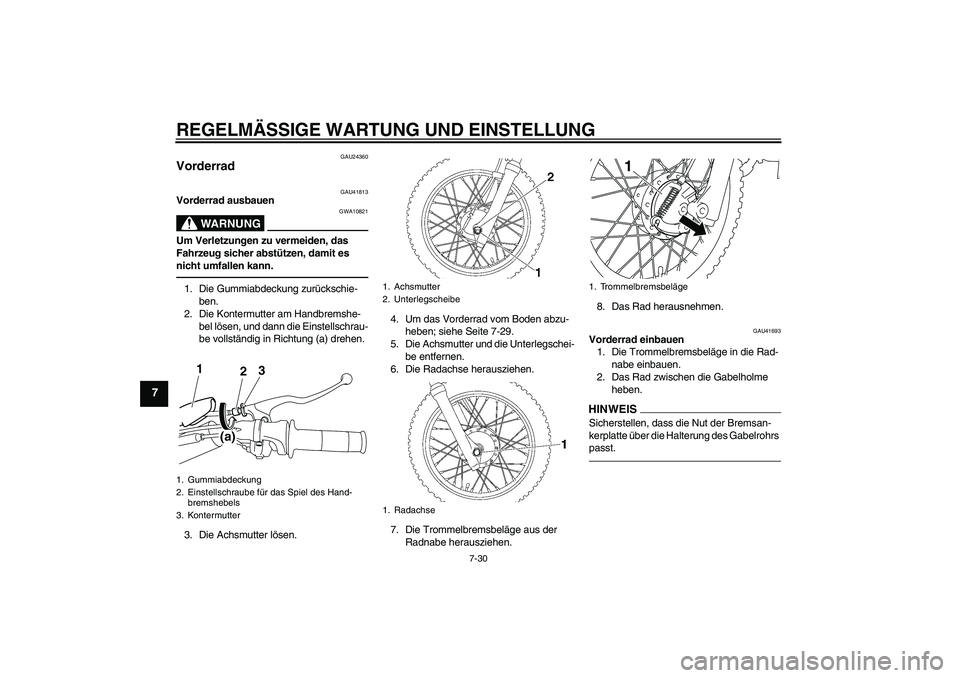

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-30
7
GAU24360
Vorderrad
GAU41813
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Gummiabdeckung zurückschie-
ben.
2. Die Kontermutter am Handbremshe-
bel lösen, und dann die Einstellschrau-
be vollständig in Richtung (a) drehen.
3. Die Achsmutter lösen.4. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 7-29.
5. Die Achsmutter und die Unterlegschei-
be entfernen.
6. Die Radachse herausziehen.
7. Die Trommelbremsbeläge aus der
Radnabe herausziehen.8. Das Rad herausnehmen.
GAU41693
Vorderrad einbauen
1. Die Trommelbremsbeläge in die Rad-
nabe einbauen.
2. Das Rad zwischen die Gabelholme
heben.HINWEISSicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabelrohrs
passt.
1. Gummiabdeckung
2. Einstellschraube für das Spiel des Hand-
bremshebels
3. Kontermutter
3
2
(a)
1
1. Achsmutter
2. Unterlegscheibe
1. Radachse
1. Trommelbremsbeläge
1
U5B682G0.book Page 30 Tuesday, June 9, 2009 2:07 PM
