–+ELEC
ELEKTROSTARTERSYSTEM
(TT-R125E/TT-R125LWE)
FUNKTION DES STARTSYSTEMS
Wenn sich das Z ündschloss in Stellung “ON”
befindet, arbeitet der Starter trotzdem nur
dann, wenn zus ätzlich eine der folgenden
Bedingungen erf üllt ist:
 Das Getriebe befindet sich in Leerlaufstel-
lung (Leerlaufschalter geschlossen).
 Der Kupplungshebel ist gezogen (Kupp-
lungsschalter geschlossen).
Ist keine der oben genannten Bedingungen
erf üllt, ist das Anla sssperrelais geöffnet und
infolgedessen der Stromflu ss zum Starter
unterbrochen, was eine Bet ätigung des Star-
ters verhindert. Ist eine der oben genannten
Bedingungen erf üllt, ist das Starterkreis-Unter-
brecherrelais geschlossen; der Starter kann
ü ber den Starterschalter bet ätigt werden.
GETRIEBE IN DER LEERLAUF-
STELLUNG
KUPPLUNGSHEBEL GEZOGEN
1 Batterie
2 Hauptsicherung
3 Zündschalter
4 Starterschalter
5 Starterkreis-Unterbrecherrelais
6 Leerlaufschalter
\b Kupplungsschalter
8 Starterrelais
9 Startermotor

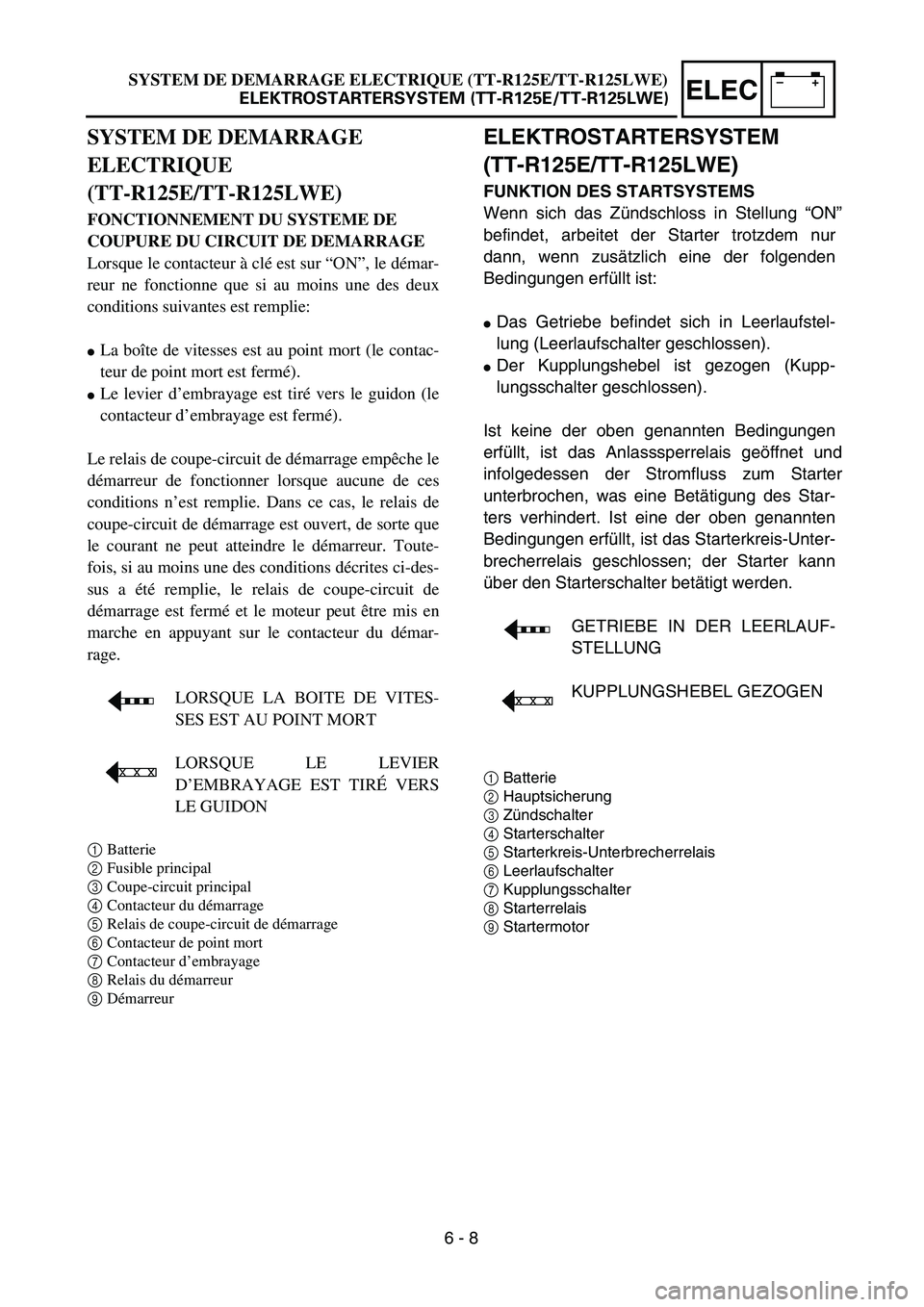

SYSTEM DE DEMARRAGE
ELECTRIQUE
(TT-R125E/TT-R125LWE)
FONCTIONNEMENT DU SYSTEME DE
COUPURE DU CIRCUIT DE DEMARRAGE
Lorsque le contacteur à cl é est sur “ON ”, le d émar-
reur ne fonctionne que si au moins une des deux
conditions suivantes est remplie:
La bo îte de vitesses est au point mort (le contac-
teur de point mort est ferm é).
Le levier d ’embrayage est tir é vers le guidon (le
contacteur d ’embrayage est ferm é).
Le relais de coupe-circuit de d émarrage emp êche le
d émarreur de fonctionner lorsque aucune de ces
conditions n ’est remplie. Dans ce cas, le relais de
coupe-circuit de d émarrage est ouvert, de sorte que
le courant ne peut atteindre le d émarreur. Toute-
fois, si au moins une des conditions d écrites ci-des-
sus a été remplie, le relais de coupe-circuit de
d émarrage est ferm é et le moteur peut être mis en
marche en appuyant sur le contacteur du d émar-
rage.
LORSQUE LA BOITE DE VITES-
SES EST AU POINT MORT
LORSQUE LE LEVIER
D’EMBRAYAGE EST TIR É VERS
LE GUIDON
1 Batterie
2 Fusible principal
3 Coupe-circuit principal
4 Contacteur du d émarrage
5 Relais de coupe-circuit de d émarrage
6 Contacteur de point mort
\b Contacteur d ’embrayage
8 Relais du d émarreur
9 Démarreur
SYSTEM DE DEMARRAGE ELECTRIQUE (TT-R125E/TT-R125LWE)
ELEKTROSTARTERSYSTEM (TT-R125E/TT-R125LWE)
6 - 8

–+ELEC
6 - 9 INSPECTION STEPS
If the starter motor will not operate, use the following inspection steps.
*1 marked: Refer to “FUSE INSPECTION” section in the CHAPTER 3.
*2 marked: Refer to “BATTERY INSPECTION AND CHARGING” section in the CHAPTER 3.
*3 marked: Refer to “MAIN SWITCH INSPECTION” section.
NOTE:
Remove the following parts before inspection.
1) Seat
2) Rear fender
3) Fuel tank
Use 12 V battery in this inspection.
Use the following special tools in this inspection.
Pocket tester:
YU-3112-C/90890-03112
*1 Check fuseReplace fuse and
check wire harness.
*2 Check battery Recharge or replace.
Check each coupler and
wire connection.Repair or replace.
*3 Check main switch. Replace.
Check starter motor
operation.Repair or replace.
Check starting circuit
cut-off relay.Replace.
Check starter relay. Replace.
Check neutral switch. Replace.
Check clutch switch. Replace.
Check start switch. Replace.
OK
OK
OK
OK
OK
OK
OK
OK
OK
No good
No good
No good
No good
No good
No good
No good
No good
No good
No good
ELECTRIC STARTING SYSTEM (TT-R125E/TT-R125LWE)

–+ELEC

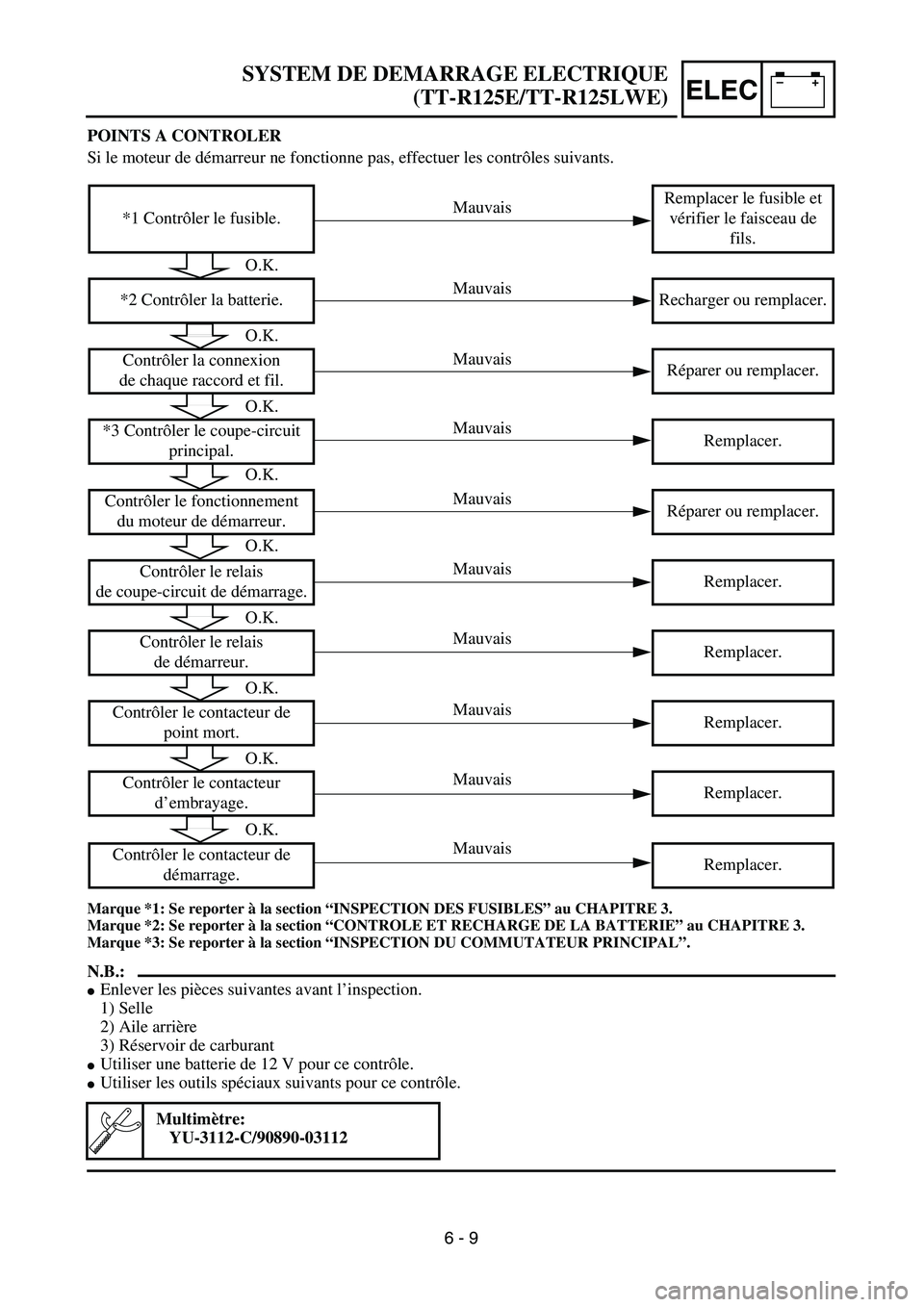

POINTS A CONTROLER
Si le moteur de démarreur ne fonctionne pas, effectuer les contrôles suivants.
Marque *1: Se reporter à la section “INSPECTION DES FUSIBLES” au CHAPITRE 3.
Marque *2: Se reporter à la section “CONTROLE ET RECHARGE DE LA BATTERIE” au CHAPITRE 3.
Marque *3: Se reporter à la section “INSPECTION DU COMMUTATEUR PRINCIPAL”.
N.B.:
Enlever les pièces suivantes avant l’inspection.
1) Selle
2) Aile arrière
3) Réservoir de carburant
Utiliser une batterie de 12 V pour ce contrôle.
Utiliser les outils spéciaux suivants pour ce contrôle.
Multimètre:
YU-3112-C/90890-03112
*1 Contrôler le fusible.Remplacer le fusible et
vérifier le faisceau de
fils.
*2 Contrôler la batterie. Recharger ou remplacer.
Contrôler la connexion
de chaque raccord et fil.Réparer ou remplacer.
*3 Contrôler le coupe-circuit
principal.Remplacer.
Contrôler le fonctionnement
du moteur de démarreur.Réparer ou remplacer.
Contrôler le relais
de coupe-circuit de démarrage.Remplacer.
Contrôler le relais
de démarreur.Remplacer.
Contrôler le contacteur de
point mort.Remplacer.
Contrôler le contacteur
d’embrayage.Remplacer.
Contrôler le contacteur de
démarrage.Remplacer.
O.K.
O.K.
O.K.
O.K.
O.K.
O.K.
O.K.
O.K.
O.K.
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
SYSTEM DE DEMARRAGE ELECTRIQUE
(TT-R125E/TT-R125LWE)
6 - 9

–+ELEC

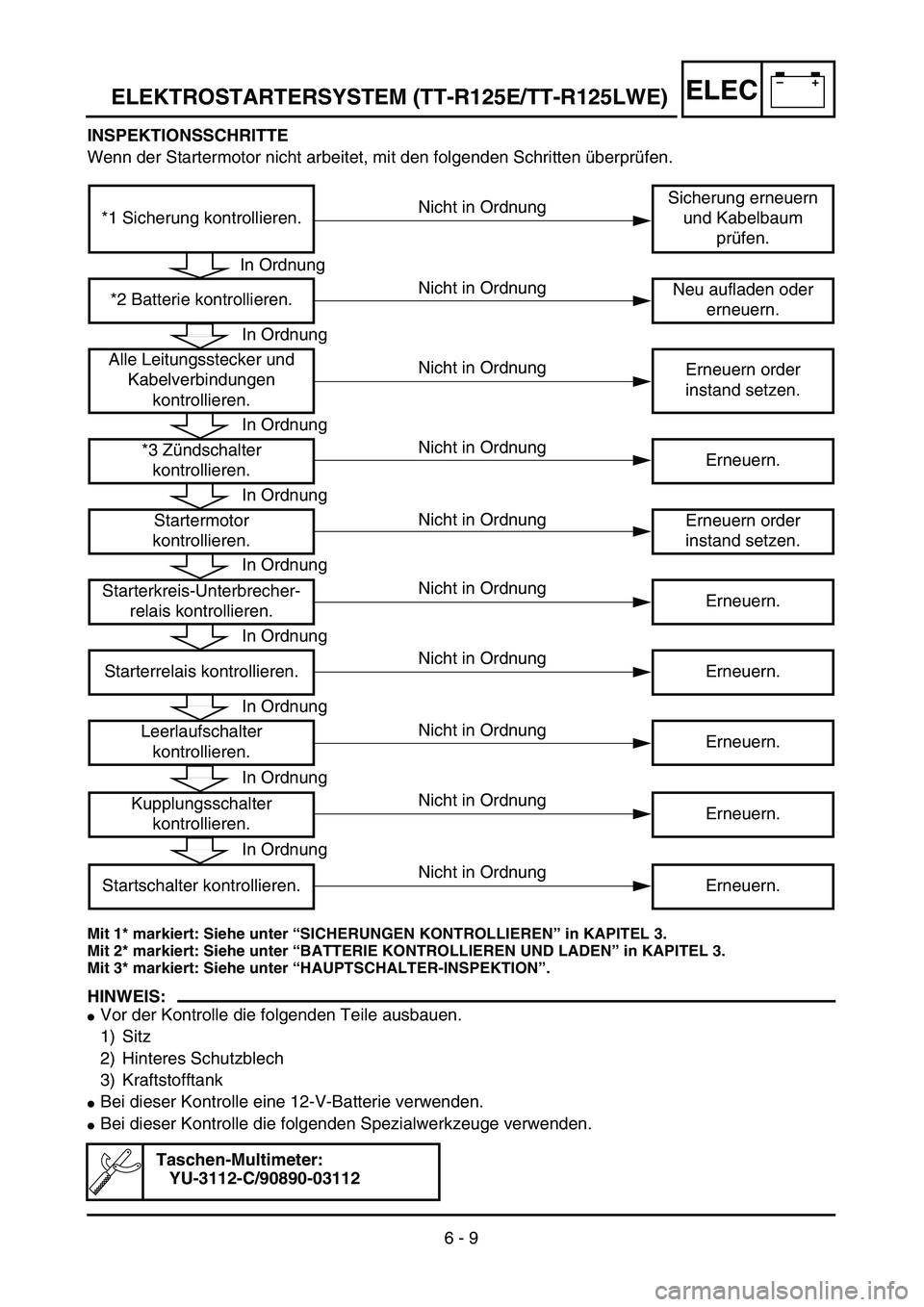

INSPEKTIONSSCHRITTE
Wenn der Startermotor nicht arbeitet, mit den folgenden Schritten überprüfen.
Mit 1* markiert: Siehe unter “SICHERUNGEN KONTROLLIEREN” in KAPITEL 3.
Mit 2* markiert: Siehe unter “BATTERIE KONTROLLIEREN UND LADEN” in KAPITEL 3.
Mit 3* markiert: Siehe unter “HAUPTSCHALTER-INSPEKTION”.
HINWEIS:
Vor der Kontrolle die folgenden Teile ausbauen.
1) Sitz
2) Hinteres Schutzblech
3) Kraftstofftank
Bei dieser Kontrolle eine 12-V-Batterie verwenden.
Bei dieser Kontrolle die folgenden Spezialwerkzeuge verwenden.
Taschen-Multimeter:
YU-3112-C/90890-03112
*1 Sicherung kontrollieren.Sicherung erneuern
und Kabelbaum
prüfen.
*2 Batterie kontrollieren.Neu aufladen oder
erneuern.
Alle Leitungsstecker und
Kabelverbindungen
kontrollieren.Erneuern order
instand setzen.
*3 Zündschalter
kontrollieren.Erneuern.
Startermotor
kontrollieren.Erneuern order
instand setzen.
Starterkreis-Unterbrecher-
relais kontrollieren.Erneuern.
Starterrelais kontrollieren. Erneuern.
Leerlaufschalter
kontrollieren.Erneuern.
Kupplungsschalter
kontrollieren.Erneuern.
Startschalter kontrollieren. Erneuern.
In Ordnung
In Ordnung
In Ordnung
In Ordnung
In Ordnung
In Ordnung
In Ordnung
In Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
ELEKTROSTARTERSYSTEM (TT-R125E/TT-R125LWE)
6 - 9

–+ELEC
MEMO

6 - 10
–+ELEC
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
STARTER MOTOR OPERATION
1. Connect the positive battery terminal 1
and starter motor lead 2 with a jumper
lead 3.
Not operate → Repair or replace the
starter motor.
WARNING
A wire that is used as a jumper lead must
have at least the same capacity or more
as that of the a battery lead, otherwise the
jumper lead may burn.
This check is likely to produce sparks,
therefore make sure nothing flammable is
in the vicinity.
STARTING CIRCUIT CUT-OFF RELAY
INSPECTION
1. Remove:
Starting circuit cut-off relay
2. Inspect:
Starting circuit cut-off relay conduct
Use 12 V battery.
Battery (+) lead → Sky blue lead 1
Battery (–) lead → Red/White lead 2
Tester (+) lead → Red/White lead 3
Tester (–) lead → Red/White lead 4
R/W
3R/W
4Tester selec-
tor position
Connected
to battery
Ω × 1Not
connected
to battery
2 4
3
1
ELECTRIC STARTING SYSTEM (TT-R125E/TT-R125LWE)

–+ELEC
KONTROLLE VON LEITUNGSSTECKERN
UND LEITUNGSVERBINDUNGEN
1. Kontrollieren:
 Leitungsstecker und Leitungsverbin-
dungen
Rost/Staub/Lockerheit/Kurzschluss →
Instand setzen oder erneuern.
STARTERMOTORBETRIEB 1. Die positive Batterieklemme 1 und die
Startermotorleitung 2 mit einem Über-
br ückungskabel 3 verbinden.
Keine Funktion → Den Startermotor
instand setzen oder erneuern.
WARNUNG
 Ein als Überbr ückungskabel verwendetes
Kabel muss mindestens die gleiche Kapa- zit ät wie die des Batteriekabels haben,
andernfalls besteht die Gefahr des Durch-
brennens.
 Bei dieser Pr üfung k önnen leicht Funken
auftreten, deshalb unbedingt sicherstel-
len, dass kein entflammbares Material in
der N ähe ist.
KONTROLLE DES STARTERKREIS-
UNTERBRECHERRELAIS 1. Demontieren:
 Starterkreis-Unterbrecherrelais
2. Kontrollieren:
 Starterkreis-Unterbrecherrelais Durchgang
12-V-Batterie verwenden.
Batterie Kabel (+) → Kabel hellblau 1
Batterie Kabel ( –) → Kabel rot/wei ß 2
Messkabel (+) → Kabel rot/wei ß 3
Messkabel (–) → Kabel rot/wei ß 4
R/W
3 R/W
4 Messgerät-
Einstellung
An Batterie
angeschlos- sen
Ω × 1Nicht an
Batterie
angeschlos- sen
INSPECTION DE LA CONNEXION DES
RACCORDS ET DES FILS
1. Contr ôler:
Connexion des raccords et des fils
Rouille/poussi ère/desserrage/court-circuit
→ Réparer ou remplacer.
FONCTIONNEMENT DU MOTEUR DE
DEMARREUR 1. Raccorder la borne de batterie positive 1 et
le fil de moteur du d émarreur 2 à un c âble de
connexion de batterie 3
Pas de fonctionnement → Réparer ou rem-
placer le moteur de d émarreur.
AVERTISSEMENT
Le fil utilis é pour la connexion doit avoir au
moins la m ême capacit é que celui de la batte-
rie, sinon il risque de br ûler.
Lors de ce contr ôle, des étincelles peuvent se
produire. Se tenir à l ’é cart de produits inflam-
mables.
INSPECTION DU RELAIS DU COUPE-
CIRCUIT DE DEMARRAGE 1. D époser:
Relais du coupe-circuit de d émarrage
2. Contr ôler:
Conducteur du relais de coupe-circuit de
démarrage
Utiliser une batterie de 12 V.
Fil (+) de batterie → Fil bleu ciel 1
Fil ( –) de batterie → Fil rouge/blanc 2
Fil (+) de multim ètre → Fil rouge/blanc 3
Fil ( –) de multim ètre → Fil rouge/blanc 4
R/W
3 R/W
4Position de s élec-
teur de multim ètre
Raccord é à
la batterie
Ω × 1
Non
raccord é à
la batterie
6 - 10
SYSTEM DE DEMARRAGE ELECTRIQUE (TT-R125E/TT-R125LWE)
ELEKTROSTARTERSYSTEM (TT-R125E/TT-R125LWE)

6 - 11
–+ELEC
STARTER RELAY INSPECTION
1. Remove:
Starter relay
2. Inspect:
Starter relay conduct
Use 12 V battery.
Continuous while not connected to the battery
→ Replace.
Not continuous while connected to the battery
→ Replace.Battery (+) lead →
Starter relay terminal 1
Battery (–) lead →
Starter relay terminal 2
Tester (+) lead →
Starter relay terminal 3
Tester (–) lead →
Starter relay terminal 4
Ter-
minal
3
Ter-
minal
4Tester selec-
tor position
Connected
to battery
Ω × 1Not
connected
to battery
NEUTRAL SWITCH INSPECTION
1. Inspect:
Neutral switch conduct
No continuous while in neutral → Replace.
Continuous while in gear → Replace. Tester (+) lead → Sky blue lead 1
Tester (–) lead → Black lead 2
Sb
1B
2Tester selec-
tor position
NEU-
TRAL
Ω × 1
IN
GEAR
WSb
YB
1
2
ELECTRIC STARTING SYSTEM (TT-R125E/TT-R125LWE)

–+ELEC

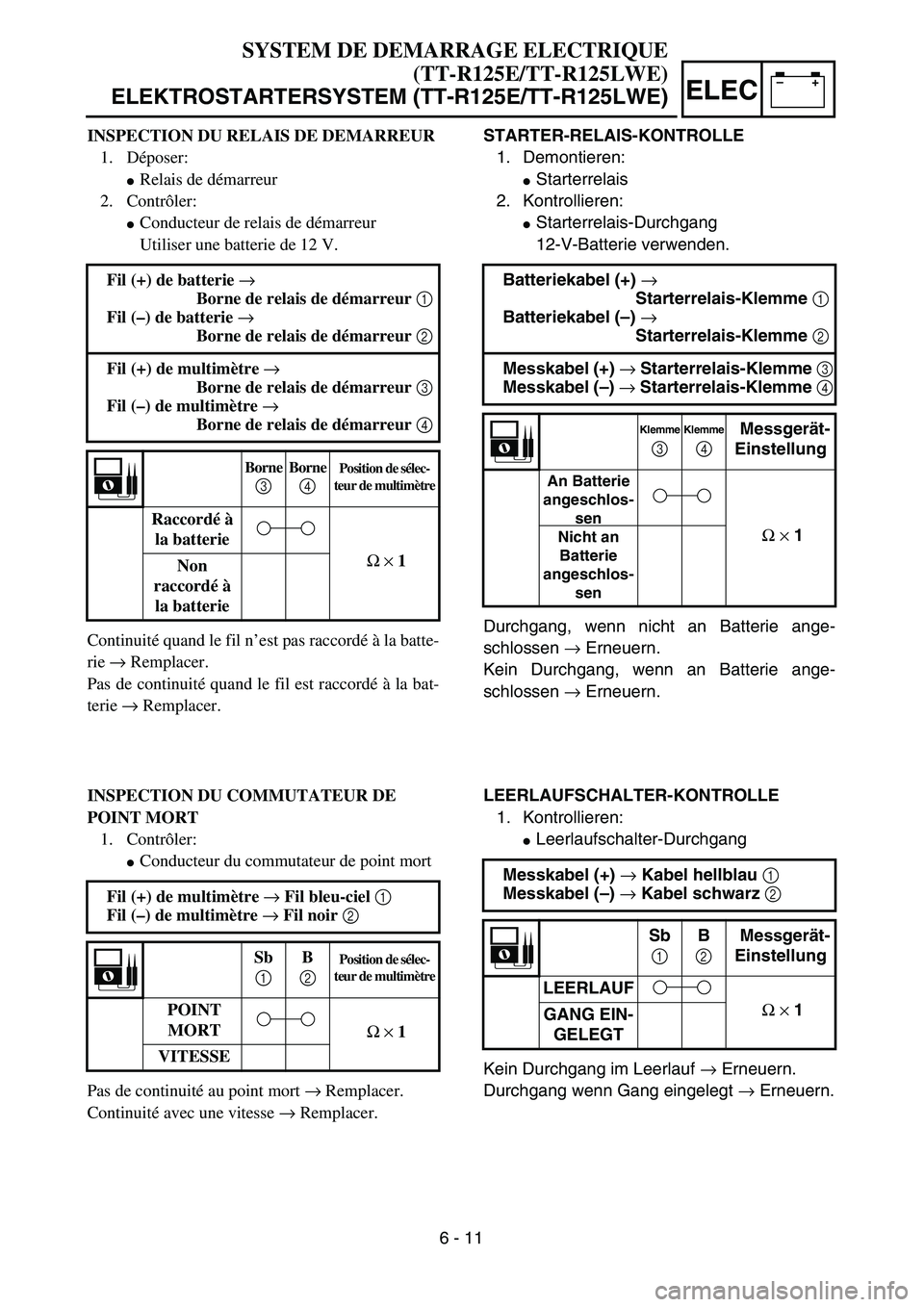

STARTER-RELAIS-KONTROLLE
1. Demontieren:
 Starterrelais
2. Kontrollieren:
 Starterrelais-Durchgang
12-V-Batterie verwenden.
Durchgang, wenn nicht an Batterie ange-
schlossen → Erneuern.
Kein Durchgang, wenn an Batterie ange-
schlossen → Erneuern.
Batteriekabel (+)
→
Starterrelais-Klemme 1
Batteriekabel ( –) →
Starterrelais-Klemme 2
Messkabel (+) → Starterrelais-Klemme 3
Messkabel (–) → Starterrelais-Klemme 4
Klemme
3
Klemme
4 Messgerät-
Einstellung
An Batterie
angeschlos- sen
Ω × 1Nicht an
Batterie
angeschlos- sen
LEERLAUFSCHALTER-KONTROLLE
1. Kontrollieren:
 Leerlaufschalter-Durchgang
Kein Durchgang im Leerlauf → Erneuern.
Durchgang wenn Gang eingelegt → Erneuern.
Messkabel (+) →
Kabel hellblau 1
Messkabel (–) → Kabel schwarz 2
Sb
1 B
2 Messgerät-
Einstellung
LEERLAUF Ω × 1
GANG EIN-
GELEGT
INSPECTION DU RELAIS DE DEMARREUR
1. D époser:
Relais de d émarreur
2. Contr ôler:
Conducteur de relais de d émarreur
Utiliser une batterie de 12 V.
Continuit é quand le fil n ’est pas raccord é à la batte-
rie → Remplacer.
Pas de continuit é quand le fil est raccord é à la bat-
terie → Remplacer.
Fil (+) de batterie
→
Borne de relais de d émarreur 1
Fil ( –) de batterie →
Borne de relais de d émarreur 2
Fil (+) de multim ètre →
Borne de relais de d émarreur 3
Fil ( –) de multim ètre →
Borne de relais de d émarreur 4
Borne
3
Borne
4
Position de s élec-
teur de multim ètre
Raccord é à
la batterie
Ω × 1
Non
raccord é à
la batterie
INSPECTION DU COMMUTATEUR DE
POINT MORT
1. Contr ôler:
Conducteur du commutateur de point mort
Pas de continuit é au point mort → Remplacer.
Continuit é avec une vitesse → Remplacer.
Fil (+) de multim
ètre → Fil bleu-ciel 1
Fil ( –) de multim ètre → Fil noir 2
Sb
1 B
2Position de s élec-
teur de multim ètre
POINT
MORT Ω × 1
VITESSE
6 - 11
SYSTEM DE DEMARRAGE ELECTRIQUE (TT-R125E/TT-R125LWE)
ELEKTROSTARTERSYSTEM (TT-R125E/TT-R125LWE)

6 - 12
–+ELEC

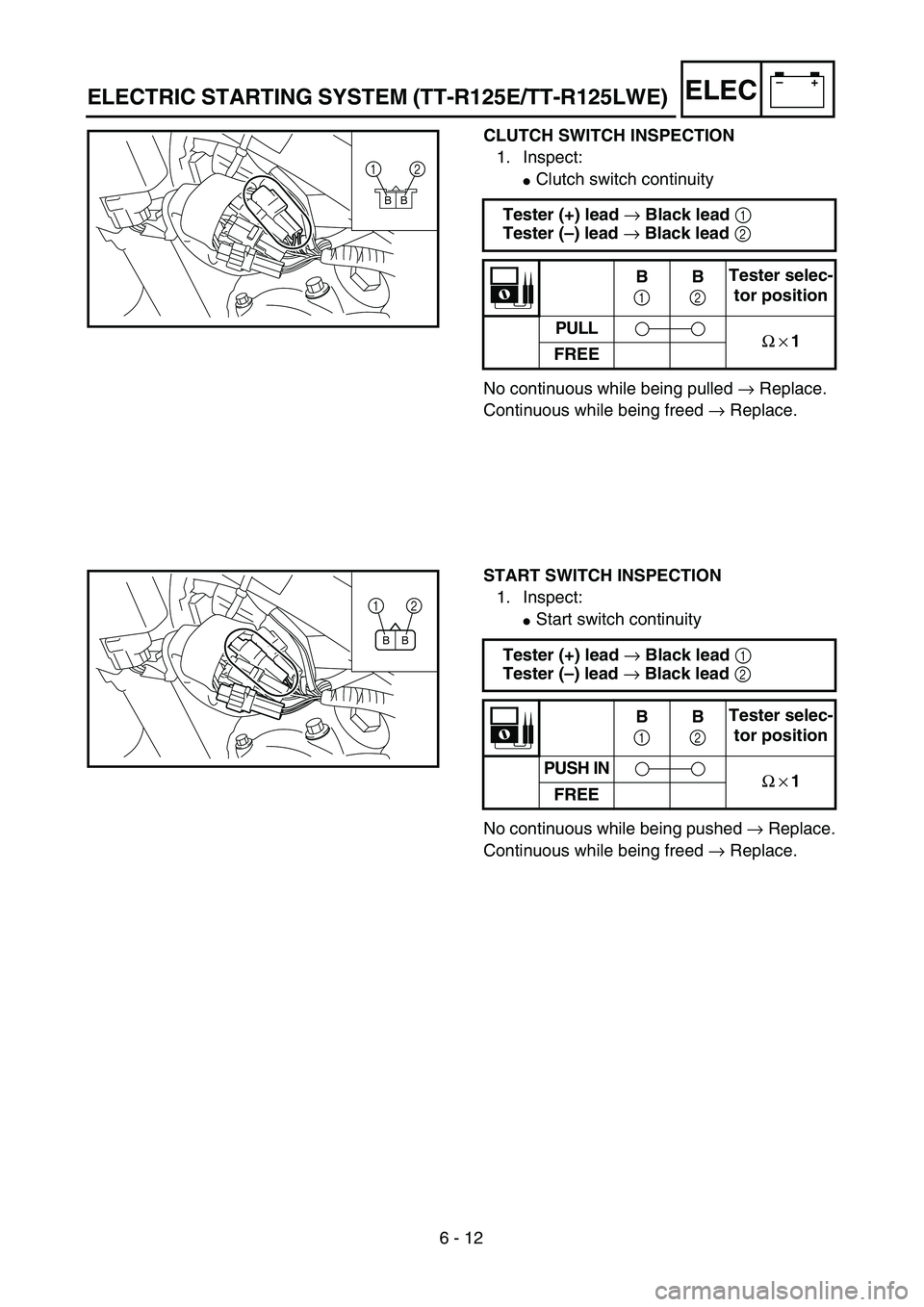

CLUTCH SWITCH INSPECTION
1. Inspect:
Clutch switch continuity
No continuous while being pulled → Replace.
Continuous while being freed → Replace. Tester (+) lead → Black lead 1
Tester (–) lead → Black lead 2
B
1B
2Tester selec-
tor position
PULL
Ω × 1
FREE
BB
1
2
START SWITCH INSPECTION
1. Inspect:
Start switch continuity
No continuous while being pushed → Replace.
Continuous while being freed → Replace. Tester (+) lead → Black lead 1
Tester (–) lead → Black lead 2
B
1B
2Tester selec-
tor position
PUSH IN
Ω × 1
FREE
BB
12
ELECTRIC STARTING SYSTEM (TT-R125E/TT-R125LWE)
