ESP YAMAHA TTR50 2006 Owners Manual

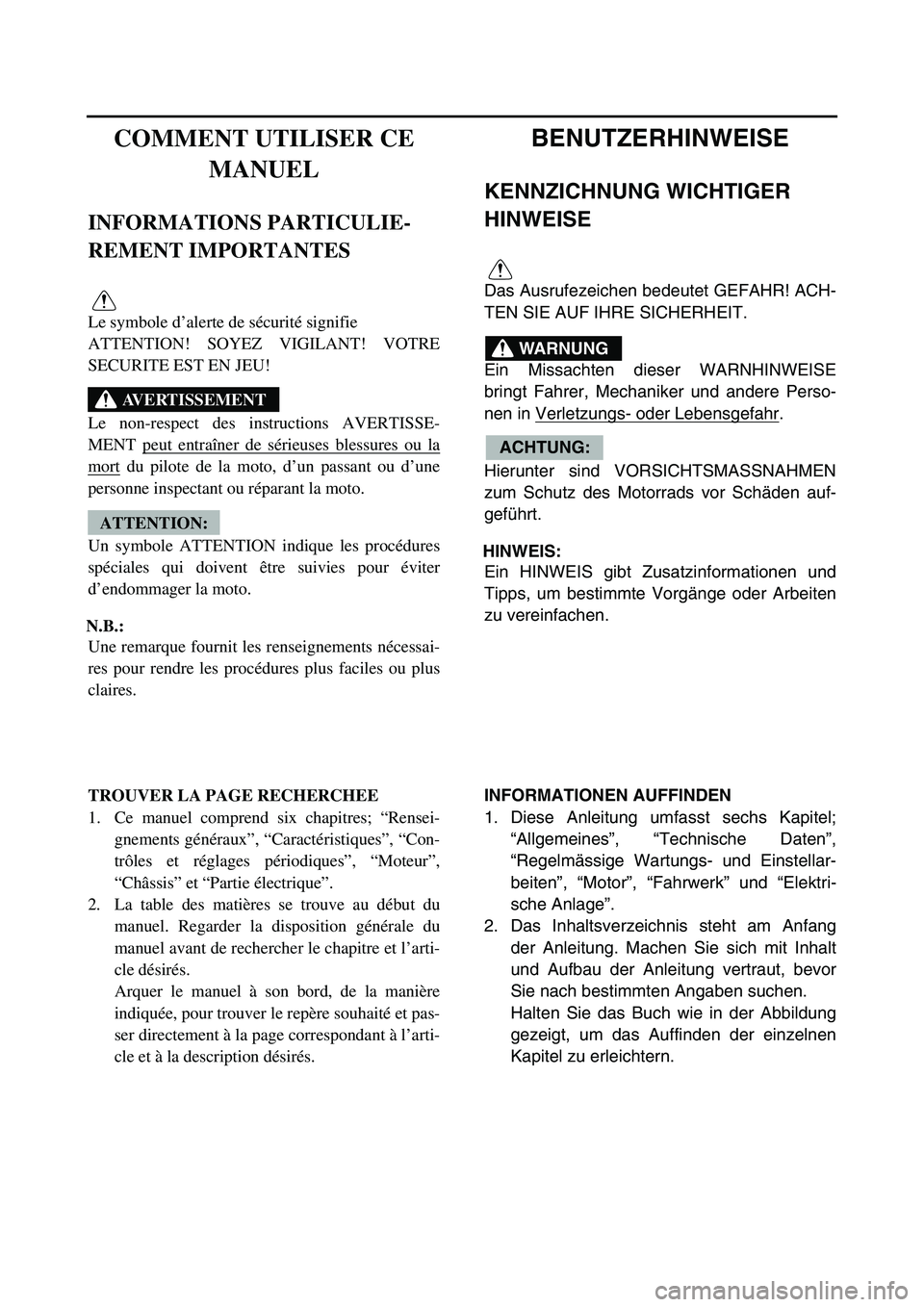

BENUTZERHINWEISE
KENNZICHNUNG WICHTIGER
HINWEISE
Das Ausrufezeichen bedeutet GEFAHR! ACH-
TEN SIE AUF IHRE SICHERHEIT.
Ein Missachten dieser WARNHINWEISE
bringt Fahrer, Mechaniker und andere Perso-
nen in Verletzungs- oder Lebensgefahr
.
Hierunter sind VORSICHTSMASSNAHMEN
zum Schutz des Motorrads vor Sch äden auf-
gef ührt.
HINWEIS: Ein HINWEIS gibt Zusatzinformationen und
Tipps, um bestimmte Vorg änge oder Arbeiten
zu vereinfachen.
WARNUNG
ACHTUNG:
INFORMATIONEN AUFFINDEN
1. Diese Anleitung umfasst sechs Kapitel; “Allgemeines ”, “Technische Daten ”,
“ Regelm ässige Wartungs- und Einstellar-
beiten ”, “Motor ”, “Fahrwerk ” und “Elektri-
sche Anlage ”.
2. Das Inhaltsverzeichnis steht am Anfang
der Anleitung. Machen Sie sich mit Inhalt
und Aufbau der Anleitung vertraut, bevor
Sie nach bestimmten Angaben suchen.
Halten Sie das Buch wie in der Abbildung
gezeigt, um das Auffinden der einzelnen
Kapitel zu erleichtern.
COMMENT UTILISER CE MANUEL
INFORMATIONS PARTICULIE-
REMENT IMPORTANTES
Le symbole d ’alerte de s écurit é signifie
ATTENTION! SOYEZ VIGILANT! VOTRE
SECURITE EST EN JEU!
Le non-respect des instructions AVERTISSE-
MENT peut entra îner de s érieuses blessures ou la
mort du pilote de la moto, d ’un passant ou d ’une
personne inspectant ou r éparant la moto.
Un symbole ATTENTION indique les proc édures
sp éciales qui doivent être suivies pour éviter
d ’endommager la moto.
N.B.: Une remarque fournit les renseignements n écessai-
res pour rendre les proc édures plus faciles ou plus
claires.
AVERTISSEMENT
ATTENTION:
TROUVER LA PAGE RECHERCHEE
1. Ce manuel comprend six chapitres; “Rensei-
gnements g én éraux ”, “Caract éristiques ”, “Con-
tr ôles et r églages p ériodiques ”, “Moteur ”,
“ Ch âssis ” et “Partie électrique ”.
2. La table des mati ères se trouve au d ébut du
manuel. Regarder la disposition g én érale du
manuel avant de rechercher le chapitre et l ’arti-
cle d ésir és.
Arquer le manuel à son bord, de la mani ère
indiqu ée, pour trouver le rep ère souhait é et pas-
ser directement à la page correspondant à l ’arti-
cle et à la description d ésir és.

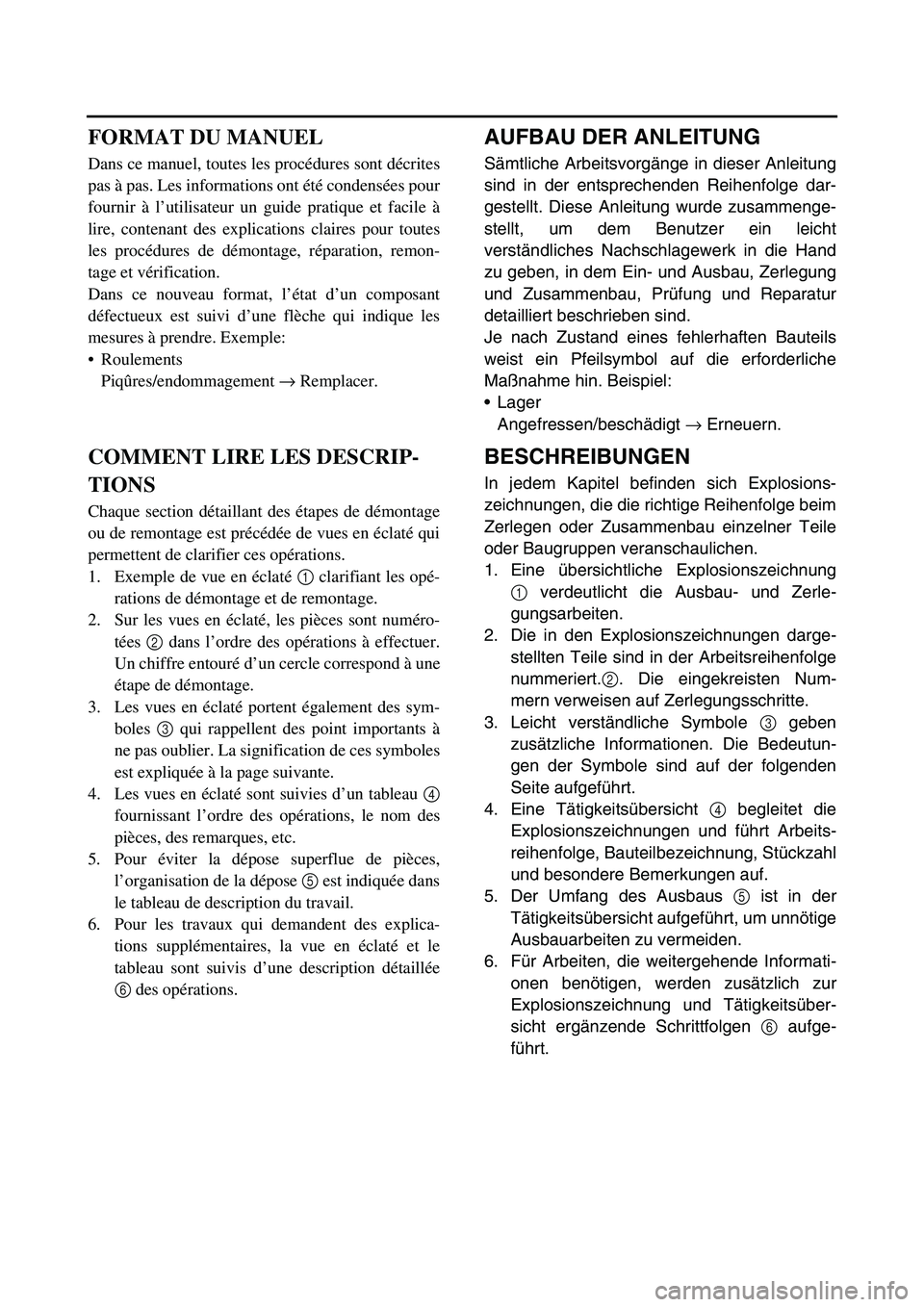

AUFBAU DER ANLEITUNG
Sämtliche Arbeitsvorgänge in dieser Anleitung
sind in der entsprechenden Reihenfolge dar-
gestellt. Diese Anleitung wurde zusammenge-
stellt, um dem Benutzer ein leicht
verständliches Nachschlagewerk in die Hand
zu geben, in dem Ein- und Ausbau, Zerlegung
und Zusammenbau, Prüfung und Reparatur
detailliert beschrieben sind.
Je nach Zustand eines fehlerhaften Bauteils
weist ein Pfeilsymbol auf die erforderliche
Maßnahme hin. Beispiel:
 LagerAngefressen/beschädigt → Erneuern.
BESCHREIBUNGEN
In jedem Kapitel befinden sich Explosions-
zeichnungen, die die richtige Reihenfolge beim
Zerlegen oder Zusammenbau einzelner Teile
oder Baugruppen veranschaulichen.
1. Eine übersichtliche Explosionszeichnung
1 verdeutlicht die Ausbau- und Zerle-
gungsarbeiten.
2. Die in den Explosionszeichnungen darge-
stellten Teile sind in der Arbeitsreihenfolge
nummeriert. 2. Die eingekreisten Num-
mern verweisen auf Zerlegungsschritte.
3. Leicht verständliche Symbole 3 geben
zusätzliche Informationen. Die Bedeutun-
gen der Symbole sind auf der folgenden
Seite aufgeführt.
4. Eine Tätigkeitsübersicht 4 begleitet die
Explosionszeichnungen und führt Arbeits-
reihenfolge, Bauteilbezeichnung, Stückzahl
und besondere Bemerkungen auf.
5. Der Umfang des Ausbaus 5 ist in der
Tätigkeitsübersicht aufgeführt, um unnötige
Ausbauarbeiten zu vermeiden.
6. Für Arbeiten, die weitergehende Informati-
onen benötigen, werden zusätzlich zur
Explosionszeichnung und Tätigkeitsüber-
sicht ergänzende Schrittfolgen 6 aufge-
führt.
FORMAT DU MANUEL
Dans ce manuel, toutes les procédures sont décrites
pas à pas. Les informations ont été condensées pour
fournir à l’utilisateur un guide pratique et facile à
lire, contenant des explications claires pour toutes
les procédures de démontage, réparation, remon-
tage et vérification.
Dans ce nouveau format, l’état d’un composant
défectueux est suivi d’une flèche qui indique les
mesures à prendre. Exemple:
 Roulements Piqûres/endommagement → Remplacer.
COMMENT LIRE LES DESCRIP-
TIONS
Chaque section détaillant des étapes de démontage
ou de remontage est précédée de vues en éclaté qui
permettent de clarifier ces opérations.
1. Exemple de vue en éclaté 1 clarifiant les opé-
rations de démontage et de remontage.
2. Sur les vues en éclaté, les pièces sont numéro- tées 2 dans l’ordre des opérations à effectuer.
Un chiffre entouré d’un cercle correspond à une
étape de démontage.
3. Les vues en éclaté portent également des sym- boles 3 qui rappellent des point importants à
ne pas oublier. La signification de ces symboles
est expliquée à la page suivante.
4. Les vues en éclaté sont suivies d’un tableau 4
fournissant l’ordre des opérations, le nom des
pièces, des remarques, etc.
5. Pour éviter la dépose superflue de pièces,
l’organisation de la dépose 5 est indiquée dans
le tableau de description du travail.
6. Pour les travaux qui demandent des explica-
tions supplémentaires, la vue en éclaté et le
tableau sont suivis d’une description détaillée
6 des opérations.

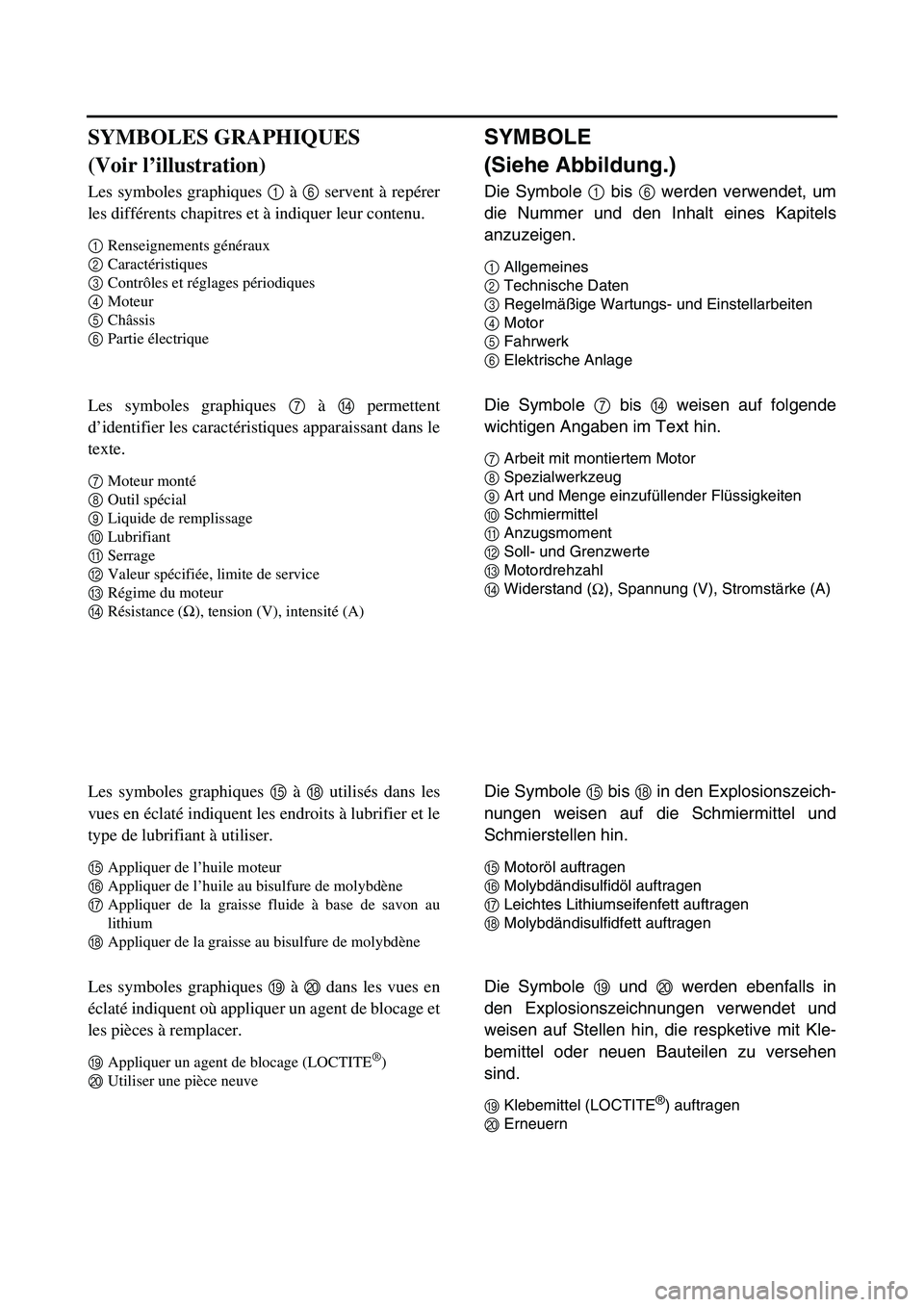

SYMBOLE
(Siehe Abbildung.)
Die Symbole 1 bis 6 werden verwendet, um
die Nummer und den Inhalt eines Kapitels
anzuzeigen.
1 Allgemeines
2 Technische Daten
3 Regelm
äßige Wartungs- und Einstellarbeiten
4 Motor
5 Fahrwerk
6 Elektrische Anlage
Die Symbole
7 bis D weisen auf folgende
wichtigen Angaben im Text hin.
7 Arbeit mit montiertem Motor
8 Spezialwerkzeug
9 Art und Menge einzuf
üllender Fl üssigkeiten
0 Schmiermittel
A Anzugsmoment
B Soll- und Grenzwerte
C Motordrehzahl
D Widerstand (
Ω), Spannung (V), Stromst
ärke (A)
Die Symbole E bis H in den Explosionszeich-
nungen weisen auf die Schmiermittel und
Schmierstellen hin.
E Motor
öl auftragen
F Molybd
ändisulfid öl auftragen
G Leichtes Lithiumseifenfett auftragen
H Molybd
ändisulfidfett auftragen
Die Symbole I und J werden ebenfalls in
den Explosionszeichnungen verwendet und
weisen auf Stellen hin, die respketive mit Kle-
bemittel oder neuen Bauteilen zu versehen
sind.
I Klebemittel (LOCTITE®) auftragen
J Erneuern
SYMBOLES GRAPHIQUES
(Voir l
’illustration)
Les symboles graphiques 1 à 6 servent à rep érer
les diff érents chapitres et à indiquer leur contenu.
1 Renseignements g
én éraux
2 Caract
éristiques
3 Contr
ôles et r églages p ériodiques
4 Moteur
5 Ch
âssis
6 Partie
électrique
Les symboles graphiques 7 à D permettent
d ’identifier les caract éristiques apparaissant dans le
texte.
7 Moteur mont
é
8 Outil sp
écial
9 Liquide de remplissage
0 Lubrifiant
A Serrage
B Valeur sp
écifi ée, limite de service
C R
égime du moteur
D R
ésistance (
Ω), tension (V), intensit
é (A)
Les symboles graphiques E à H utilis és dans les
vues en éclat é indiquent les endroits à lubrifier et le
type de lubrifiant à utiliser.
E Appliquer de l
’huile moteur
F Appliquer de l
’huile au bisulfure de molybd ène
G Appliquer de la graisse fluide
à base de savon au
lithium
H Appliquer de la graisse au bisulfure de molybd
ène
Les symboles graphiques I à J dans les vues en
é clat é indiquent o ù appliquer un agent de blocage et
les pi èces à remplacer.
I Appliquer un agent de blocage (LOCTITE®)
J Utiliser une pi
èce neuve

1 - 8
GEN
INFO
CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
MAIN SWITCH
Functions of the respective switch positions
are as follows:
ON: The engine can be started only at this
position.
OFF: All electrical circuits are switched off. The key can be removed in this position.
ENGINE STOP SWITCH
Make sure that the engine stop switch 1 is
positioned to “”. The engine stop switch has
been equipped to ensure safety in an emer-
gency such when the machine is up set or
trouble takes place in the throttle system. The
engine will not start or run when the engine
stop switch is turned to “”.
START SWITCH
The start switch 1 is located on the right han-
dlebar. Push this switch to crank the engine
with the starter.
1
SHIFT PEDAL
The gear ratios of the constant-mesh 3 speed
transmission are ideally spaced. The gears
can be shifted by using the shift pedal 1 on
the left side of the engine.
WARNING
When starting out on the machine, shift the
transmission into 1st after pulling in the
front brake lever and closing the throttle
grip.
3
2
1
N
1

GEN
INFO
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
Z Ü NDSCHLOSS
Die einzelnen Z ündschl üssel-Stellungen sind
nachfolgend beschrieben:
ON: Nur in dieser Stellung kann der Motor gestartet werden.
OFF: Alle elektrischen Stromkreise sind aus- geschaltet. Der Schl üssel kann in dieser
Stellung abgezogen werden.
MOTORSTOPPSCHALTER
Sicherstellen, dass der Motorstoppschalter 1
auf “” steht. Der Motorstoppschalter dient
dazu, den Motor in einer Notsituation (wie
einem Sturz oder einem klemmenden Gas-
drehgriff) rasch ausschalten zu k önnen. Der
Motor kann in der Motorstoppschalter-Stel-
lung “” nicht angelassen werden.
STARTERSCHALTER
Der Starterschalter 1 befindet sich rechts am
Lenker. Diesen Schalter dr ücken, um den
Motor anzulassen.
FUSSSCHALTHEBEL
Das 3-Gang-Getriebe dieses Motorrads ist
ideal abgestuft. Die G änge werden über den
Fu ßschalthebel 1 links am Motor geschaltet.
WARNUNG
Zum Anfahren das Getriebe bei gezogenem
Handbremshebel und geschlossenem Gas-
drehgriff in den ersten Gang schalten.
FONCTIONS DES COMMANDES
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FONCTIONS DES COMMANDES
CONTACTEUR A CLE
Les fonctions correspondant aux diff érentes posi-
tions du contacteur sont les suivantes:
ON: seule position permettant le d émarrage du
moteur.
OFF: tous les circuits électriques sont coup és. La
cl é peut être retir ée dans cette position.
COUPE-CIRCUIT DU MOTEUR
Bien veiller à ce que le coupe-circuit du moteur 1
soit plac é sur “” . Cette moto est équip ée d ’un
coupe-circuit du moteur afin de couper le moteur en
cas d ’urgence, par exemple lorsqu ’un probl ème se
produit dans le syst ème d ’acc élé ration. Le moteur
ne d émarre pas ou s ’arr ête d ès que le coupe-circuit
est plac é en position “”.
CONTACTEUR DU DEMARREUR
Le contacteur du d émarreur 1 est situ é sur la partie
droite du guidon. Appuyer sur ce contacteur pour
lancer le moteur à l ’aide du d émarreur.
SELECTEUR
Les 3 rapports de la bo îte de vitesses à prise cons-
tante sont id éalement échelonn és. Le changement
de vitesse est command é par le s électeur 1 situ é
sur le c ôté gauche du moteur.
AVERTISSEMENT
Pour d émarrer, passer en premi ère apr ès avoir
serr é le levier de frein avant et ferm é la poign ée
des gaz.
1 - 8

GEN
INFO
1 - 12
STARTING AND OPERATION
STARTING AND OPERATION
CAUTION:
Prior to operating the machine, perform
steps listed in pre-operation check list.
WARNING
Never start your engine or let it run for any
length of time in a closed area. The exhaust
fumes are poisonous and can cause loss of
consciousness and death within a short
time. Always operate your machine in an
area with adequate ventilation.
STARTING A COLD ENGINE
WARNING
Before starting the engine, be sure to shift
the transmission into neutral.
NOTE:
 This model is equipped with an ignition cir-
cuit cut-off system. In case of electric start-
ing, the engine can be started only when the
transmission is in neutral.
 If the engine fails to start by pushing the start
switch, release the switch, wait a few sec-
onds, and then try again. Each starting
attempt should be as short as possible to
preserve the battery. Do not crank the
engine more than 10 seconds on any one
attempt.
1. Turn the fuel cock to “ON ”.
2. Turn the main switch to “ON ”.
3. Shift the transmission into neutral.
4. Operate the starter (choke) and completely close the throttle grip.
5. Slide the “engine stop ” switch to the “”.
6. Start the engine by pushing the start switch.
7. After the engine starts, warm up for one or
two minutes. Make sure the stater (choke) is
returned to the original position before riding. STARTING A WARM ENGINE
To start a warm engine, refer to the
“START-
ING A COLD ENGINE ” section. The starter
(choke) should not be used. The throttle
should be opened slightly.
CAUTION:
See “Engine break-in Section ” prior to
operating engine for the first time.
WARMING UP
To get maximum engine life, always “warm-up ”
the engine before starting off. Never accelerate
hard with a cold engine! To see whether or not
the engine is warm, see if it responds to throttle
normally with the stater (choke) turned off.
WARNING
Before starting off, be sure to turn up or
remove the side stand.
Failure to retract the side stand completely
can result in a serious accident when you
try to turn a corner.
ENGINE BREAK-IN
Break-in is important to better fit the moving
and sliding parts as well as the installed parts.
It is also important to accustom the rider to the
machine better.
Avoid full-throttle run on a new machine for the
first 5 hours.
After the trial run, check for loose parts, oil
leakage and other problems.
Make full inspection and adjustment especially of
slack cables and drive chain and loose spokes.
CAUTION:
After the break-in period, check every fit-
ting and fastener for looseness.
If any loose is found, retighten it securely.

GEN
INFO
1 - 13
CLEANING AND STORAGE
EC1B0000
CLEANING AND STORAGE
EC1B1000
CLEANING
Frequent cleaning of your machine will
enhance its appearance, maintain good overall
performance, and extend the life of many com-
ponents.
1. Before washing the machine, block off the
end of the exhaust pipe to prevent water
from entering.
2. If the engine is excessively greasy, apply some degreaser to it with a paint brush. Do
not apply degreaser to the chain, sprock-
ets, or wheel axles.
3. Rinse the dirt and degreaser off with a gar- den hose; use only enough pressure to do
the job.
CAUTION:
Excessive hose pressure may cause water
seepage and contamination of wheel bear-
ings, front forks, brakes and transmission
seals. Many expensive repair bills have
resulted from improper high pressure
detergent applications such as those avail-
able in coin-operated car washers.
4. After the majority of the dirt has been hosed off, wash all surfaces with warm
water and a mild detergent. Use an old
toothbrush to clean hard-to-reach places.
5. Rinse the machine off immediately with clean water, and dry all surfaces with a soft
towel or cloth.
6. Immediately after washing, remove excess water from the chain with a paper towel
and lubricate the chain to prevent rust.
7. Clean the seat with a vinyl upholstery cleaner to keep the cover pliable and
glossy.
8. Automotive wax may be applied to all
painted or chromed surfaces. Avoid combi-
nation cleaner-waxes, as they may contain
abrasives.
9. After completing the above, start the engine and allow it to idle for several min-
utes.
EC182001
STORAGE
If your machine is to be stored for 60 days or
more, some preventive measures must be
taken to avoid deterioration. After cleaning the
machine thoroughly, prepare it for storage as
follows:
1. Drain the fuel tank, fuel lines, and the car-
buretor float bowl.
2. Remove the spark plug, pour a tablespoon of SAE 10W-30 motor oil in the spark plug
hole, and reinstall the plug. Set the engine
stop switch to “”, turn the engine over
several times with starter. (This will coat
the cylinder walls with oil.)
3. Remove the drive chain, clean it thoroughly with solvent, and lubricate it. Reinstall the
chain or store it in a plastic bag tied to the
frame.
4. Lubricate all control cables.
5. Block the frame up to raise the wheels off the ground.
6. Tie a plastic bag over the exhaust pipe out-
let to prevent moisture from entering.
7. If the machine is to be stored in a humid or salt-air environment, coat all exposed
metal surfaces with a film of light oil. Do not
apply oil to rubber parts or the seat cover.
NOTE:
Make any necessary repairs before the
machine is stored.

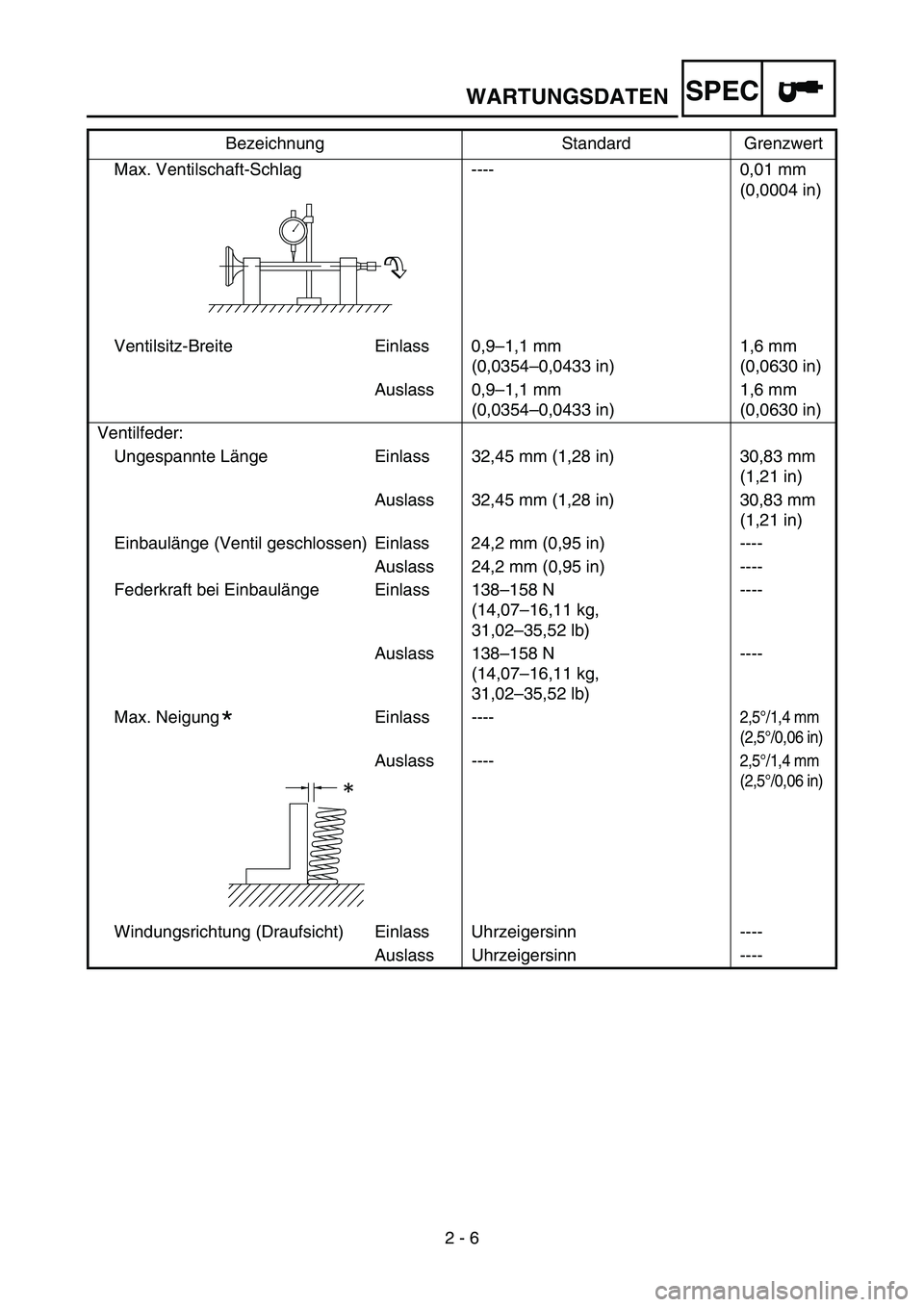

2 - 6
SPEC
Max. Ventilschaft-Schlag ---- 0,01 mm(0,0004 in)
Ventilsitz-Breite Einlass 0,9 –1,1 mm
(0,0354 –0,0433 in) 1,6 mm
(0,0630 in)
Auslass 0,9 –1,1 mm
(0,0354 –0,0433 in) 1,6 mm
(0,0630 in)
Ventilfeder: Ungespannte L änge Einlass 32,45 mm (1,28 in) 30,83 mm
(1,21 in)
Auslass 32,45 mm (1,28 in) 30,83 mm (1,21 in)
Einbaul änge (Ventil geschlossen) Einlass 24,2 mm (0,95 in) ----
Auslass 24,2 mm (0,95 in) ----
Federkraft bei Einbaul änge Einlass 138 –158 N
(14,07 –16,11 kg,
31,02 –35,52 lb) ----
Auslass 138 –158 N
(14,07 –16,11 kg,
31,02 –35,52 lb) ----
Max. Neigung Einlass ----
2,5 °/1,4 mm
(2,5 °/0,06 in)
Auslass ----2,5 °/1,4 mm
(2,5 °/0,06 in)
Windungsrichtung (Draufsicht) Einlass Uhrzeigersinn ----
Auslass Uhrzeigersinn ----
Bezeichnung Standard Grenzwert
*
WARTUNGSDATEN

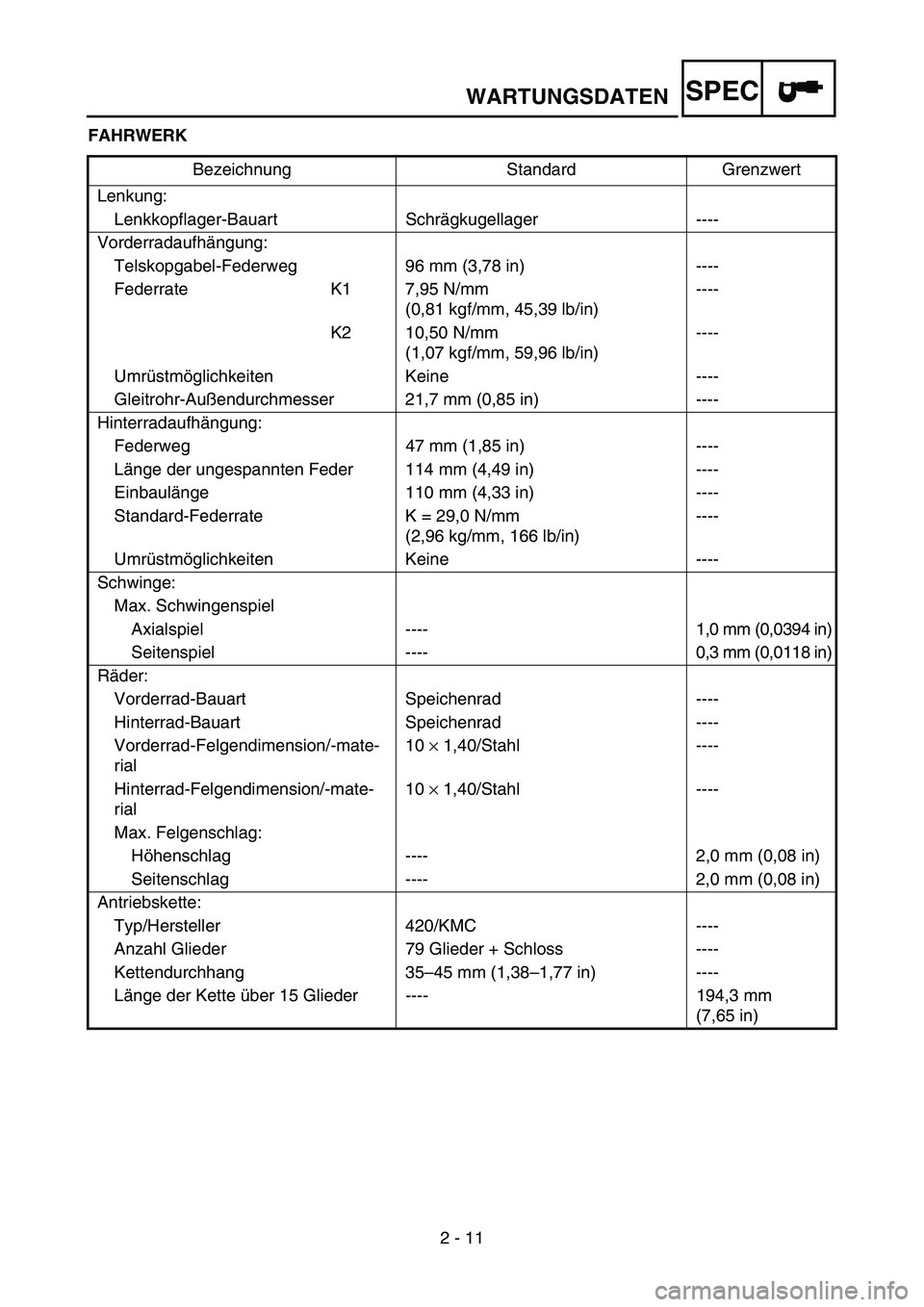

2 - 11
SPEC
FAHRWERKBezeichnung Standard Grenzwert
Lenkung: Lenkkopflager-Bauart Schr ägkugellager ----
Vorderradaufh ängung:
Telskopgabel-Federweg 96 mm (3,78 in) ----
Federrate K1 7,95 N/mm (0,81 kgf/mm, 45,39 lb/in)----
K2 10,50 N/mm (1,07 kgf/mm, 59,96 lb/in) ----
Umr üstm öglichkeiten Keine ----
Gleitrohr-Au ßendurchmesser 21,7 mm (0,85 in) ----
Hinterradaufh ängung:
Federweg 47 mm (1,85 in) ----
L änge der ungespannten Feder 114 mm (4,49 in) ----
Einbaul änge 110 mm (4,33 in) ----
Standard-Federrate K = 29,0 N/mm (2,96 kg/mm, 166 lb/in)----
Umr üstm öglichkeiten Keine ----
Schwinge: Max. Schwingenspiel Axialspiel ---- 1,0 mm (0, 0394 in)
Seitenspiel ---- 0,3 mm (0, 0118 in)
R äder:
Vorderrad-Bauart Speichenrad ----
Hinterrad-Bauart Speichenrad ----
Vorderrad-Felgendimension/-mate-
rial 10
× 1,40/Stahl ----
Hinterrad-Felgendimension/-mate-
rial 10
× 1,40/Stahl ----
Max. Felgenschlag: Höhenschlag ---- 2,0 mm (0,08 in)
Seitenschlag ---- 2,0 mm (0,08 in)
Antriebskette: Typ/Hersteller 420/KMC ----
Anzahl Glieder 79 Glieder + Schloss ----
Kettendurchhang 35 –45 mm (1,38 –1,77 in) ----
L änge der Kette über 15 Glieder ---- 194,3 mm
(7,65 in)
WARTUNGSDATEN

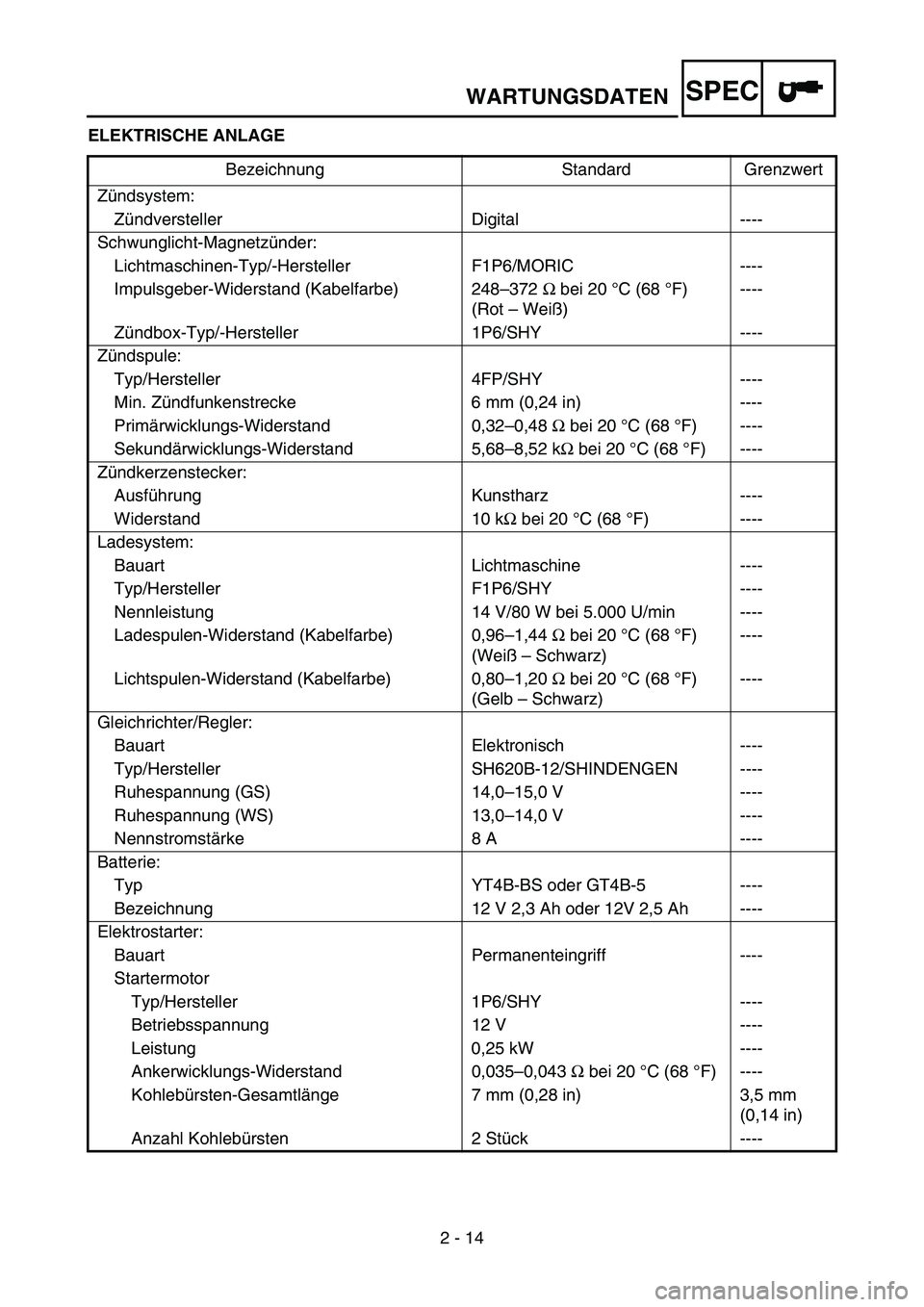

2 - 14
SPEC
ELEKTRISCHE ANLAGEBezeichnung Standard Grenzwert
Z ündsystem:
Z ündversteller Digital ----
Schwunglicht-Magnetz ünder:
Lichtmaschinen-Typ/-Hersteller F1P6/MORIC ----
Impulsgeber-Widerstand (Kabelfarbe) 248 –372 Ω bei 20 °C (68 °F)
(Rot – Wei ß) ----
Z ündbox-Typ/-Hersteller 1P6/SHY ----
Z ündspule:
Typ/Hersteller 4FP/SHY ----
Min. Z ündfunkenstrecke 6 mm (0,24 in) ----
Prim ärwicklungs-Widerstand 0,32 –0,48 Ω bei 20 °C (68 °F) ----
Sekund ärwicklungs-Widerstand 5,68 –8,52 k Ω bei 20 °C (68 °F) ----
Z ündkerzenstecker:
Ausf ührung Kunstharz ----
Widerstand 10 k Ω bei 20 °C (68 °F) ----
Ladesystem: Bauart Lichtmaschine ----
Typ/Hersteller F1P6/SHY ----
Nennleistung 14 V/80 W bei 5.000 U/min ----
Ladespulen-Widerstand (Kabelfarbe) 0,96 –1,44 Ω bei 20 °C (68 °F)
(Wei ß – Schwarz) ----
Lichtspulen-Widerstand (Kabelfarbe) 0,80 –1,20 Ω bei 20 °C (68 °F)
(Gelb – Schwarz) ----
Gleichrichter/Regler: Bauart Elektronisch ----
Typ/Hersteller SH620B-12/SHINDENGEN ----
Ruhespannung (GS) 14,0 –15,0 V ----
Ruhespannung (WS) 13,0 –14,0 V ----
Nennstromst ärke 8 A ----
Batterie: Typ YT4B-BS oder GT4B-5 ----
Bezeichnung 12 V 2,3 Ah oder 12V 2,5 Ah ----
Elektrostarter: Bauart Permanenteingriff ----
Startermotor Typ/Hersteller 1P6/SHY ----
Betriebsspannung 12 V ----
Leistung 0,25 kW ----
Ankerwicklungs-Widerstand 0,035 –0,043 Ω bei 20 °C (68 °F) ----
Kohleb ürsten-Gesamtl änge 7 mm (0,28 in) 3,5 mm
(0,14 in)
Anzahl Kohleb ürsten 2 St ück ----
WARTUNGSDATEN
