diagram YAMAHA TTR50 2007 Betriebsanleitungen (in German)

INHALTSICHERHEITSINFORMATIONEN ....1-1
Lage der wichtigen Aufkleber .........1-4
FAHRZEUGBESCHREIBUNG ..........2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
Zündschloss ...................................3-1
Lenkerarmaturen ............................3-1
Drehzahlbegrenzer .........................3-2
Fußschalthebel ...............................3-2
Handbremshebel ............................3-3
Fußbremshebel ..............................3-3
Tankverschluss ...............................3-3
Kraftstoff .........................................3-4
Kraftstofftank-
Belüftungsschlauch .....................3-5
Kraftstoffhahn .................................3-5
Chokehebel ....................................3-6
Sitzbank ..........................................3-7
Seitenständer .................................3-7
Anlasssperrschalter-System ...........3-8
ROUTINEKONTROLLE VOR
FAHRTBEGINN..................................4-1
Routinekontrolle vor Fahrtbeginn ...4-2WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Starten und Warmfahren eines
kalten Motors .............................. 5-1
Anlassen eines warm gelaufenen
Motors ......................................... 5-2
Schalten ......................................... 5-2
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN............. 6-1
REGELMÄSSIGE WARTUNG ....... 6-1
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-2
Allgemeine Wartungs- und
Schmiertabelle ............................ 6-3
Zündkerze prüfen ........................... 6-6
Motoröl ........................................... 6-7
Luftfiltereinsatz reinigen ................. 6-9
Reinigung des Funkenfängers ..... 6-10
Vergaser einstellen ...................... 6-11
Leerlaufdrehzahl einstellen .......... 6-12
Gaszugspiel einstellen ................. 6-12
Ventilspiel ..................................... 6-13
Reifen ........................................... 6-13
Speichenräder .............................. 6-15
Zubehör und Ersatzteile ............... 6-15
Handbremshebel-Spiel
einstellen ................................... 6-15Spiel des Fußbremshebels
einstellen .................................. 6-16
Trommelbremsbeläge des
Vorder- und Hinterrads
prüfen ....................................... 6-17
Antriebsketten-Durchhang ........... 6-17
Antriebskette säubern und
schmieren ................................. 6-19
Bowdenzüge prüfen und
schmieren ................................. 6-19
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-20
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-20
Handbremshebel kontrollieren
und schmieren .......................... 6-20
Seitenständer prüfen und
schmieren ................................. 6-21
Schwingen-Drehpunkte
schmieren ................................. 6-21
Teleskopgabel prüfen .................. 6-21
Lenkung prüfen ............................ 6-22
Radlager prüfen ........................... 6-22
Batterie ........................................ 6-23
Sicherung wechseln ..................... 6-24
Motorrad aufbocken ..................... 6-25
Vorderrad ..................................... 6-26
Hinterrad ...................................... 6-27
Fehlersuche ................................. 6-29
Fehlersuchdiagramm ................... 6-30U1P681G0.book Page 1 Tuesday, April 18, 2006 3:21 PM

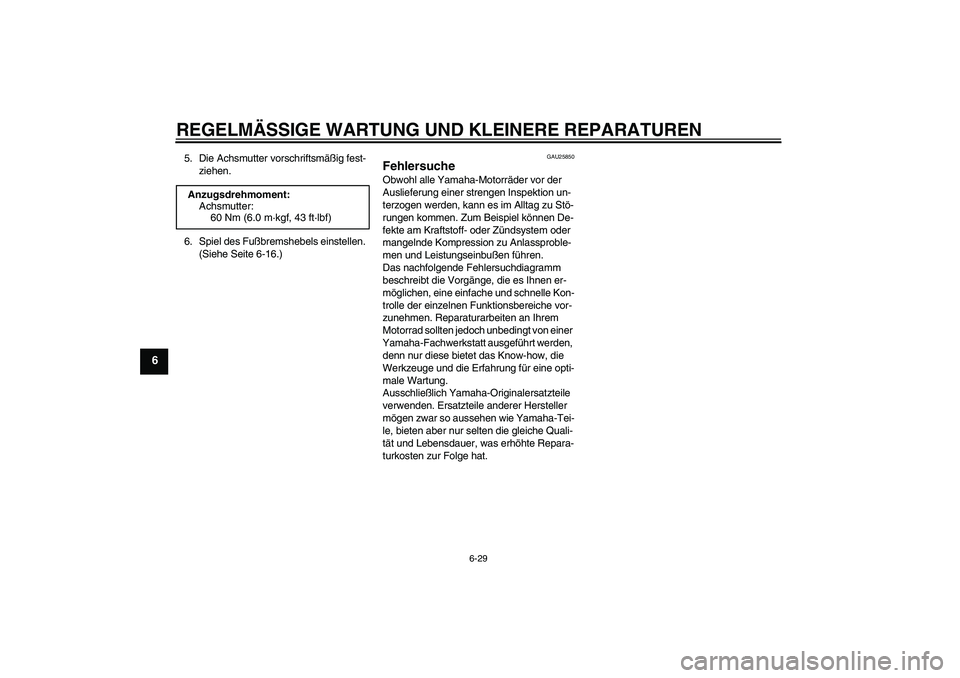

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
5. Die Achsmutter vorschriftsmäßig fest-
ziehen.
6. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-16.)
GAU25850
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat. Anzugsdrehmoment:
Achsmutter:
60 Nm (6.0 m·kgf, 43 ft·lbf)
U1P681G0.book Page 29 Tuesday, April 18, 2006 3:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
GAU25901

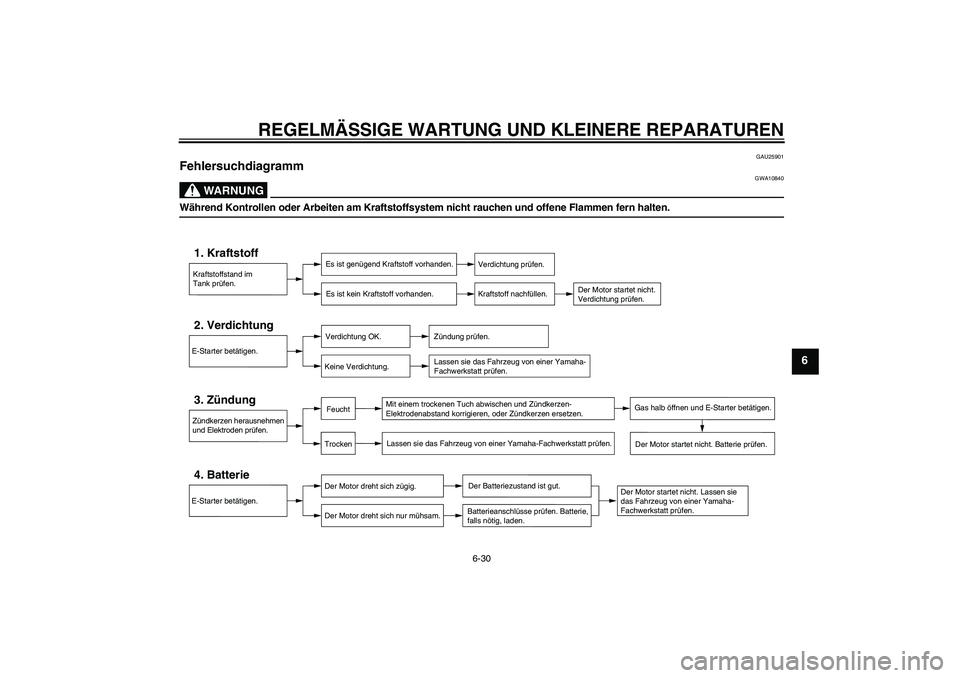

Fehlersuchdiagramm
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U1P681G0.book Page 30 Tuesday, April 18, 2006 3:21 PM

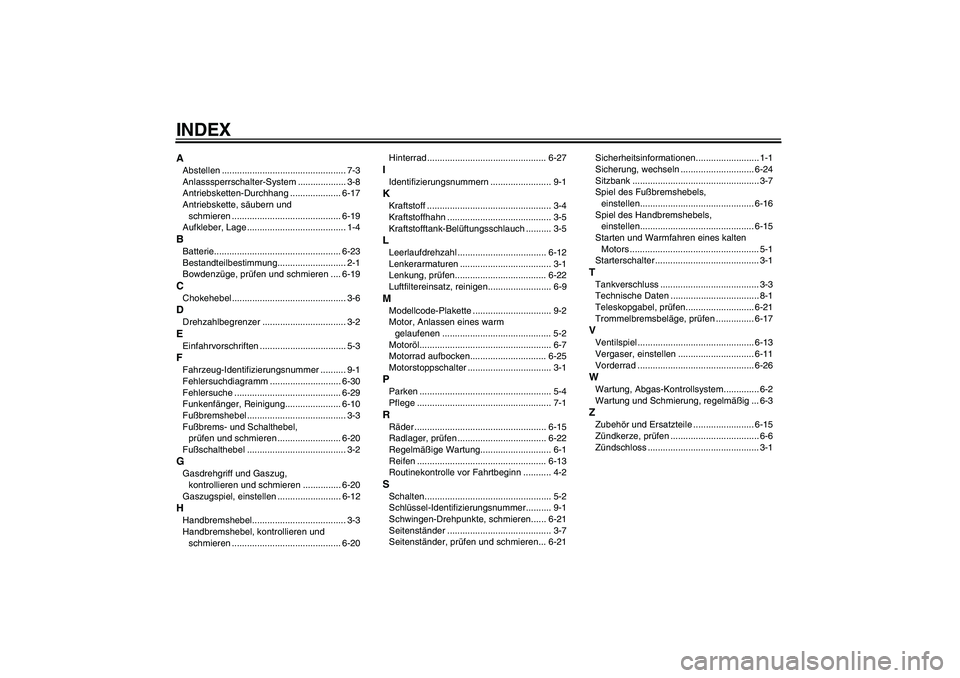

INDEXAAbstellen ................................................. 7-3
Anlasssperrschalter-System ................... 3-8
Antriebsketten-Durchhang .................... 6-17
Antriebskette, säubern und
schmieren ........................................... 6-19
Aufkleber, Lage ....................................... 1-4BBatterie.................................................. 6-23
Bestandteilbestimmung........................... 2-1
Bowdenzüge, prüfen und schmieren .... 6-19CChokehebel ............................................. 3-6DDrehzahlbegrenzer ................................. 3-2EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Fehlersuchdiagramm ............................ 6-30
Fehlersuche .......................................... 6-29
Funkenfänger, Reinigung...................... 6-10
Fußbremshebel ....................................... 3-3
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-20
Fußschalthebel ....................................... 3-2GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-20
Gaszugspiel, einstellen ......................... 6-12HHandbremshebel..................................... 3-3
Handbremshebel, kontrollieren und
schmieren ........................................... 6-20Hinterrad ............................................... 6-27
IIdentifizierungsnummern ........................ 9-1KKraftstoff ................................................. 3-4
Kraftstoffhahn ......................................... 3-5
Kraftstofftank-Belüftungsschlauch .......... 3-5LLeerlaufdrehzahl ................................... 6-12
Lenkerarmaturen .................................... 3-1
Lenkung, prüfen.................................... 6-22
Luftfiltereinsatz, reinigen......................... 6-9MModellcode-Plakette ............................... 9-2
Motor, Anlassen eines warm
gelaufenen ........................................... 5-2
Motoröl.................................................... 6-7
Motorrad aufbocken.............................. 6-25
Motorstoppschalter ................................. 3-1PParken .................................................... 5-4
Pflege ..................................................... 7-1RRäder .................................................... 6-15
Radlager, prüfen ................................... 6-22
Regelmäßige Wartung............................ 6-1
Reifen ................................................... 6-13
Routinekontrolle vor Fahrtbeginn ........... 4-2SSchalten.................................................. 5-2
Schlüssel-Identifizierungsnummer.......... 9-1
Schwingen-Drehpunkte, schmieren...... 6-21
Seitenständer ......................................... 3-7
Seitenständer, prüfen und schmieren... 6-21Sicherheitsinformationen......................... 1-1
Sicherung, wechseln ............................. 6-24
Sitzbank .................................................. 3-7
Spiel des Fußbremshebels,
einstellen............................................. 6-16
Spiel des Handbremshebels,
einstellen............................................. 6-15
Starten und Warmfahren eines kalten
Motors ................................................... 5-1
Starterschalter ......................................... 3-1
TTankverschluss ....................................... 3-3
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-21
Trommelbremsbeläge, prüfen ............... 6-17VVentilspiel .............................................. 6-13
Vergaser, einstellen .............................. 6-11
Vorderrad .............................................. 6-26WWartung, Abgas-Kontrollsystem.............. 6-2
Wartung und Schmierung, regelmäßig ... 6-3ZZubehör und Ersatzteile ........................ 6-15
Zündkerze, prüfen ................................... 6-6
Zündschloss ............................................ 3-1
