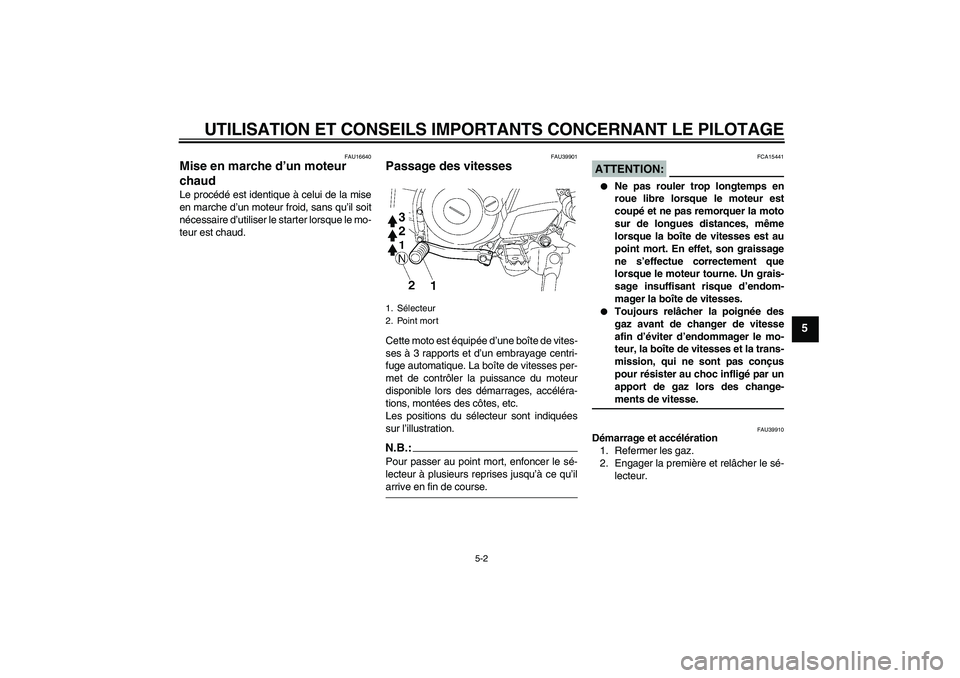

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
FAU16640
Mise en marche d’un moteur
chaud Le procédé est identique à celui de la mise
en marche d’un moteur froid, sans qu’il soit
nécessaire d’utiliser le starter lorsque le mo-
teur est chaud.
FAU39901
Passage des vitesses Cette moto est équipée d’une boîte de vites-
ses à 3 rapports et d’un embrayage centri-
fuge automatique. La boîte de vitesses per-
met de contrôler la puissance du moteur
disponible lors des démarrages, accéléra-
tions, montées des côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.:Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’ilarrive en fin de course.
ATTENTION:
FCA15441


Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.


Toujours relâcher la poignée des
gaz avant de changer de vitesse
afin d’éviter d’endommager le mo-
teur, la boîte de vitesses et la trans-
mission, qui ne sont pas conçus
pour résister au choc infligé par un
apport de gaz lors des change-ments de vitesse.
FAU39910
Démarrage et accélération
1. Refermer les gaz.
2. Engager la première et relâcher le sé-
lecteur.
1. Sélecteur
2. Point mort
U1P681F0.book Page 2 Tuesday, April 18, 2006 3:00 PM

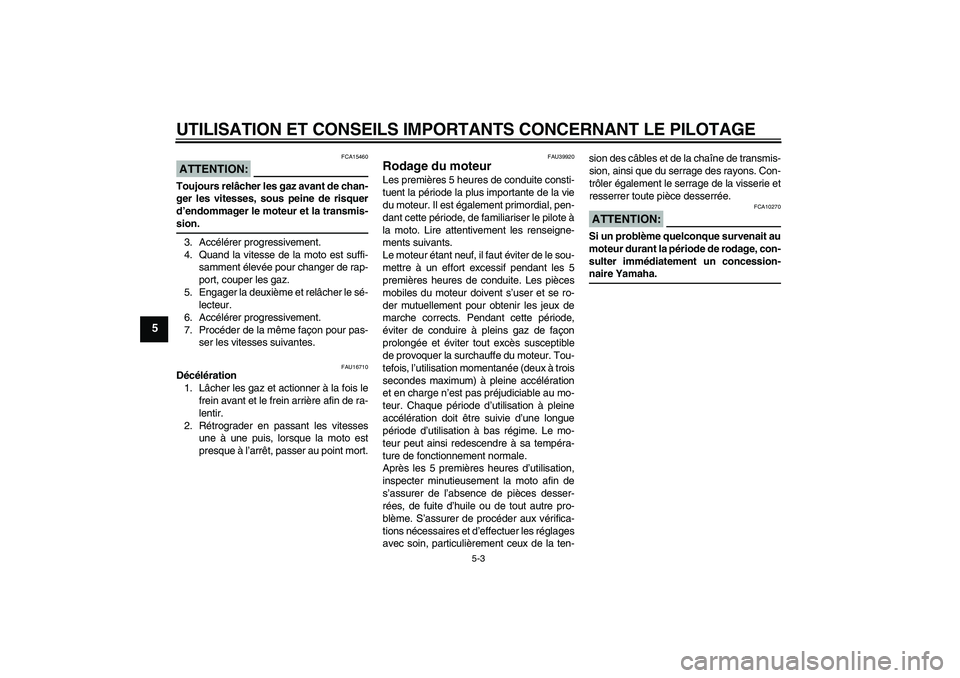

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
ATTENTION:
FCA15460
Toujours relâcher les gaz avant de chan-
ger les vitesses, sous peine de risquer
d’endommager le moteur et la transmis-sion.
3. Accélérer progressivement.
4. Quand la vitesse de la moto est suffi-
samment élevée pour changer de rap-
port, couper les gaz.
5. Engager la deuxième et relâcher le sé-
lecteur.
6. Accélérer progressivement.
7. Procéder de la même façon pour pas-
ser les vitesses suivantes.
FAU16710
Décélération
1. Lâcher les gaz et actionner à la fois le
frein avant et le frein arrière afin de ra-
lentir.
2. Rétrograder en passant les vitesses
une à une puis, lorsque la moto est
presque à l’arrêt, passer au point mort.
FAU39920
Rodage du moteur Les premières 5 heures de conduite consti-
tuent la période la plus importante de la vie
du moteur. Il est également primordial, pen-
dant cette période, de familiariser le pilote à
la moto. Lire attentivement les renseigne-
ments suivants.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les 5
premières heures de conduite. Les pièces
mobiles du moteur doivent s’user et se ro-
der mutuellement pour obtenir les jeux de
marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur. Tou-
tefois, l’utilisation momentanée (deux à trois
secondes maximum) à pleine accélération
et en charge n’est pas préjudiciable au mo-
teur. Chaque période d’utilisation à pleine
accélération doit être suivie d’une longue
période d’utilisation à bas régime. Le mo-
teur peut ainsi redescendre à sa tempéra-
ture de fonctionnement normale.
Après les 5 premières heures d’utilisation,
inspecter minutieusement la moto afin de
s’assurer de l’absence de pièces desser-
rées, de fuite d’huile ou de tout autre pro-
blème. S’assurer de procéder aux vérifica-
tions nécessaires et d’effectuer les réglages
avec soin, particulièrement ceux de la ten-sion des câbles et de la chaîne de transmis-
sion, ainsi que du serrage des rayons. Con-
trôler également le serrage de la visserie et
resserrer toute pièce desserrée.
ATTENTION:
FCA10270
Si un problème quelconque survenait au
moteur durant la période de rodage, con-
sulter immédiatement un concession-naire Yamaha.
U1P681F0.book Page 3 Tuesday, April 18, 2006 3:00 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU39943

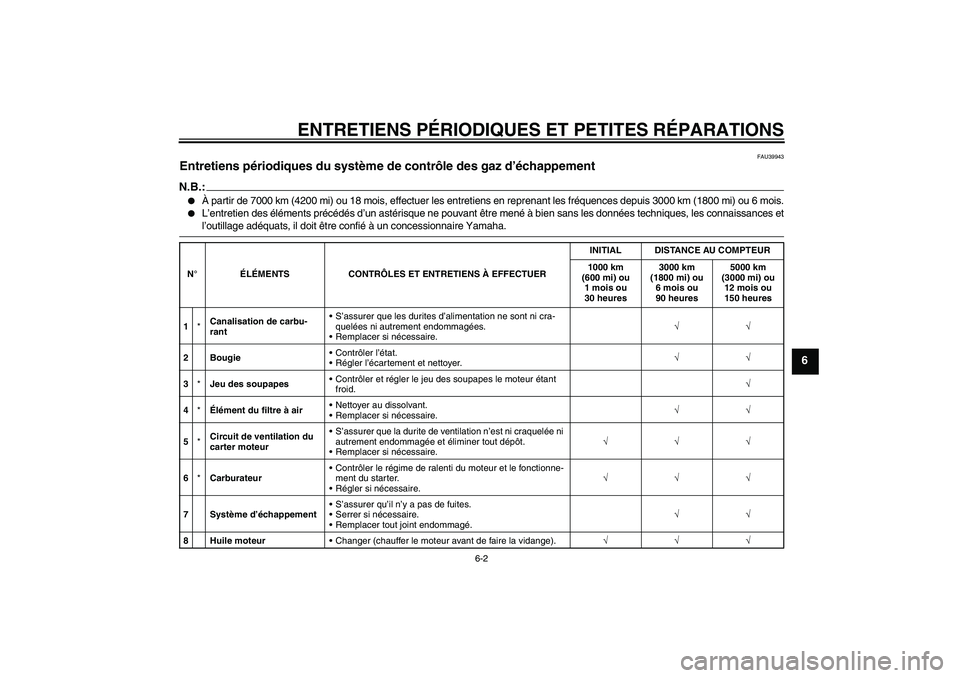

Entretiens périodiques du système de contrôle des gaz d’échappement N.B.:

À partir de 7000 km (4200 mi) ou 18 mois, effectuer les entretiens en reprenant les fréquences depuis 3000 km (1800 mi) ou 6 mois.


L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES ET ENTRETIENS À EFFECTUERINITIAL DISTANCE AU COMPTEUR
1000 km
(600 mi) ou
1 mois ou
30 heures3000 km
(1800 mi) ou
6 mois ou
90 heures5000 km
(3000 mi) ou
12 mois ou
150 heures
1*Canalisation de carbu-
rantS’assurer que les durites d’alimentation ne sont ni cra-
quelées ni autrement endommagées.
Remplacer si nécessaire.√√
2 BougieContrôler l’état.
Régler l’écartement et nettoyer.√√
3*Jeu des soupapesContrôler et régler le jeu des soupapes le moteur étant
froid.√
4*Élément du filtre à airNettoyer au dissolvant.
Remplacer si nécessaire.√√
5*Circuit de ventilation du
carter moteurS’assurer que la durite de ventilation n’est ni craquelée ni
autrement endommagée et éliminer tout dépôt.
Remplacer si nécessaire.√√√
6*CarburateurContrôler le régime de ralenti du moteur et le fonctionne-
ment du starter.
Régler si nécessaire.√√√
7 Système d’échappementS’assurer qu’il n’y a pas de fuites.
Serrer si nécessaire.
Remplacer tout joint endommagé.√√
8Huile moteurChanger (chauffer le moteur avant de faire la vidange).√√√
U1P681F0.book Page 2 Tuesday, April 18, 2006 3:00 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.
4. Remonter le capuchon de bougie.
FAU39840

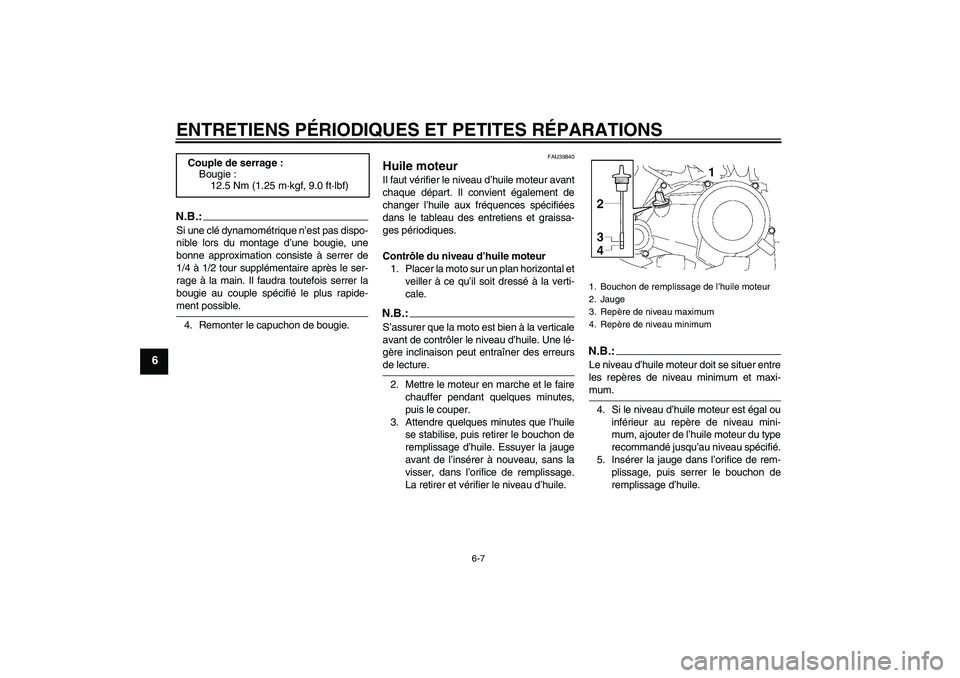

Huile moteur Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer la moto sur un plan horizontal et
veiller à ce qu’il soit dressé à la verti-
cale.N.B.:S’assurer que la moto est bien à la verticale
avant de contrôler le niveau d’huile. Une lé-
gère inclinaison peut entraîner des erreursde lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage.
La retirer et vérifier le niveau d’huile.
N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
4. Si le niveau d’huile moteur est égal ou
inférieur au repère de niveau mini-
mum, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile. Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)1. Bouchon de remplissage de l’huile moteur
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
