TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
Emplacement des étiquettes de
renseignements importants .........1-4
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Contacteur à clé .............................3-1
Combinés de contacteurs ...............3-1
Limiteur de vitesse ..........................3-2
Sélecteur au pied ............................3-2
Levier de frein .................................3-3
Pédale de frein ...............................3-3
Bouchon de réservoir de
carburant .....................................3-3
Carburant ........................................3-4
Durite de mise à l’air de
réservoir de carburant .................3-5
Robinet de carburant ......................3-5
Starter .............................................3-6
Selle ................................................3-7
Béquille latérale ..............................3-7
Coupe-circuit de démarrage ...........3-8
CONTRÔLES AVANT
UTILISATION.....................................4-1
Points à contrôler avant chaque
utilisation .....................................4-2UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche et échauffement
d’un moteur froid ......................... 5-1
Mise en marche d’un moteur
chaud .......................................... 5-2
Passage des vitesses .................... 5-2
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS................. 6-1
ENTRETIENS PÉRIODIQUES ...... 6-1
Entretiens périodiques du
système de contrôle des gaz
d’échappement ........................... 6-2
Entretiens périodiques et
fréquences de graissage ............ 6-3
Contrôle de la bougie ..................... 6-6
Huile moteur ................................... 6-7
Nettoyage de l’élément du filtre à
air ................................................ 6-9
Nettoyage du pare-étincelles ....... 6-10
Réglage du carburateur ............... 6-11
Réglage du régime de ralenti du
moteur ....................................... 6-12
Réglage du jeu de câble des
gaz ............................................ 6-12
Jeu des soupapes ........................ 6-13
Pneus ........................................... 6-13Roues à rayons ............................ 6-15
Accessoires et pièces de
rechange .................................. 6-15
Réglage de la garde du levier de
frein .......................................... 6-15
Réglage de la garde de la
pédale de frein .......................... 6-16
Contrôle des mâchoires de frein
avant et arrière ......................... 6-17
Tension de la chaîne de
transmission ............................. 6-17
Nettoyage et graissage de la
chaîne de transmission ............ 6-19
Contrôle et lubrification des
câbles ....................................... 6-19
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-20
Contrôle et lubrification de la
pédale de frein et du
sélecteur ................................... 6-20
Contrôle et lubrification du
levier de frein ............................ 6-20
Contrôle et lubrification de la
béquille latérale ........................ 6-21
Lubrification des pivots du bras
oscillant .................................... 6-21
Contrôle de la fourche ................. 6-21
Contrôle de la direction ................ 6-22
Contrôle des roulements de
roue .......................................... 6-22
Batterie ........................................ 6-23U1P681F0.book Page 1 Tuesday, April 18, 2006 3:00 PM

CONTRÔLES AVANT UTILISATION
4-2
4
FAU15605

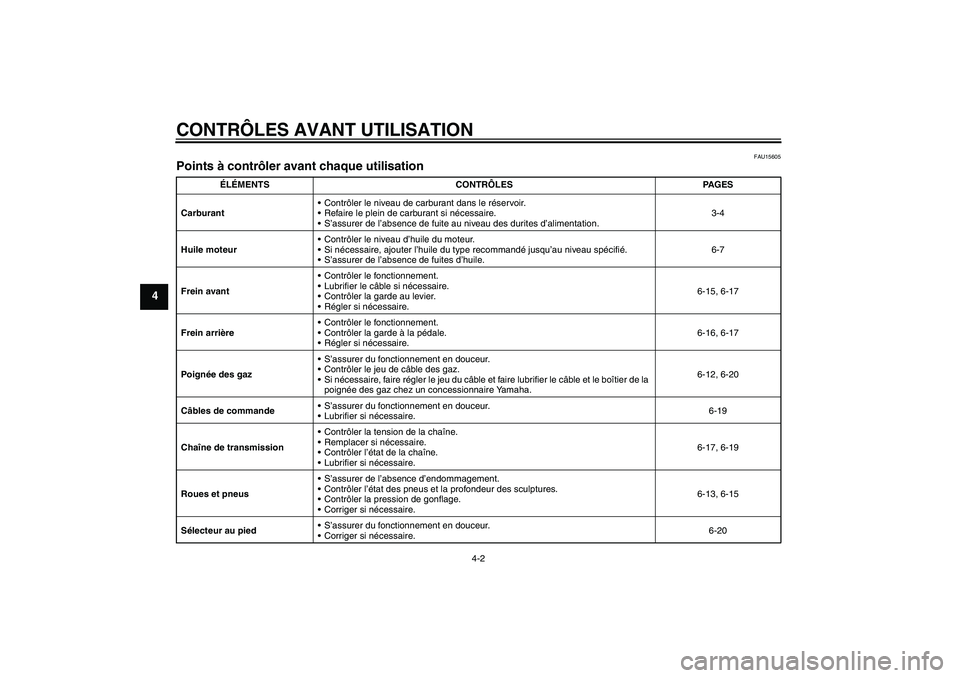

Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-4
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-7
Frein avantContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Régler si nécessaire.6-15, 6-17
Frein arrièreContrôler le fonctionnement.
Contrôler la garde à la pédale.
Régler si nécessaire.6-16, 6-17
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-12, 6-20
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-19
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-17, 6-19
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-13, 6-15
Sélecteur au piedS’assurer du fonctionnement en douceur.
Corriger si nécessaire.6-20
U1P681F0.book Page 2 Tuesday, April 18, 2006 3:00 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
FAU35346

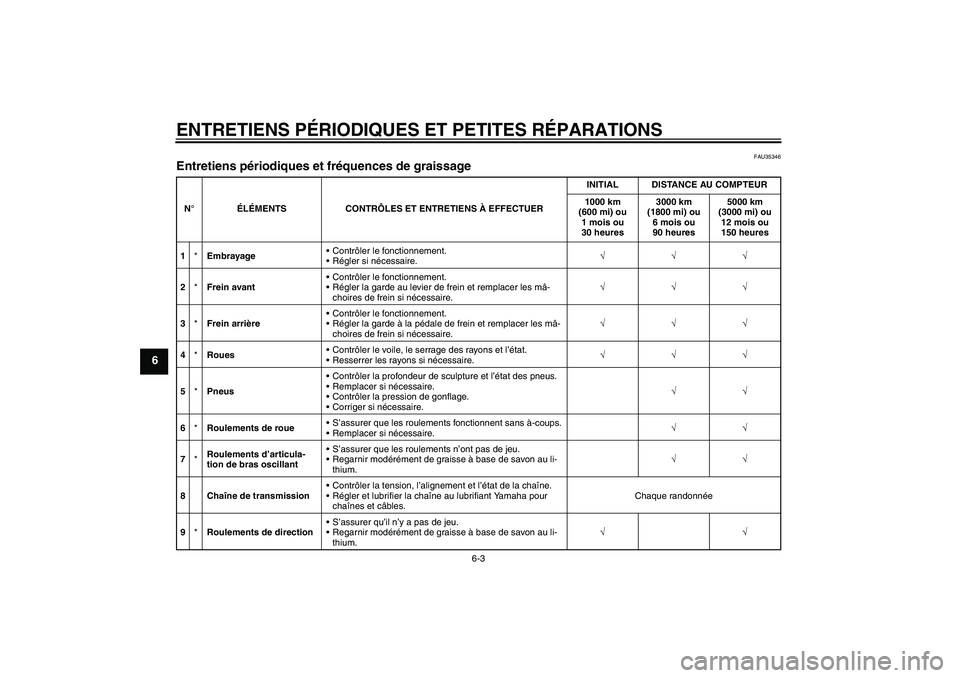

Entretiens périodiques et fréquences de graissage N°ÉLÉMENTS CONTRÔLES ET ENTRETIENS À EFFECTUERINITIAL DISTANCE AU COMPTEUR
1000 km
(600 mi) ou
1 mois ou
30 heures3000 km
(1800 mi) ou
6 mois ou
90 heures5000 km
(3000 mi) ou
12 mois ou
150 heures
1*EmbrayageContrôler le fonctionnement.
Régler si nécessaire.√√√
2*Frein avantContrôler le fonctionnement.
Régler la garde au levier de frein et remplacer les mâ-
choires de frein si nécessaire.√√√
3*Frein arrièreContrôler le fonctionnement.
Régler la garde à la pédale de frein et remplacer les mâ-
choires de frein si nécessaire.√√√
4*RouesContrôler le voile, le serrage des rayons et l’état.
Resserrer les rayons si nécessaire.√√√
5*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√
6*Roulements de roueS’assurer que les roulements fonctionnent sans à-coups.
Remplacer si nécessaire.√√
7*Roulements d’articula-
tion de bras oscillantS’assurer que les roulements n’ont pas de jeu.
Regarnir modérément de graisse à base de savon au li-
thium.√√
8Chaîne de transmissionContrôler la tension, l’alignement et l’état de la chaîne.
Régler et lubrifier la chaîne au lubrifiant Yamaha pour
chaînes et câbles.Chaque randonnée
9*Roulements de directionS’assurer qu’il n’y a pas de jeu.
Regarnir modérément de graisse à base de savon au li-
thium.√√
U1P681F0.book Page 3 Tuesday, April 18, 2006 3:00 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU22361
Contrôle des mâchoires de frein
avant et arrière AvantArrière
Contrôler l’usure des mâchoires de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques. Chaque frein est muni
d’un indication d’usure. Les indicateurs per-
mettent de contrôler l’usure des mâchoires
sans devoir démonter les freins. Contrôler
l’usure des mâchoires en vérifiant la posi-
tion de l’indicateur d’usure tout en action-
nant le frein. Si une mâchoire de frein est
usée au point que l’index touche le trait d’in-
dication de limite d’usure, faire remplacer la
paire de mâchoires par un concessionnaire
Yamaha.
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22771
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.:Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sanscharge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.
1. Index d’indication d’usure de mâchoire de
frein
2. Trait d’indication de limite d’usure de mâ-
choire de frein
2
1
1. Index d’indication d’usure de mâchoire de
frein
2. Trait d’indication de limite d’usure de mâ-
choire de frein
21
Tension de la chaîne de
transmission :
35.0–45.0 mm (1.38–1.77 in)
U1P681F0.book Page 17 Tuesday, April 18, 2006 3:00 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6

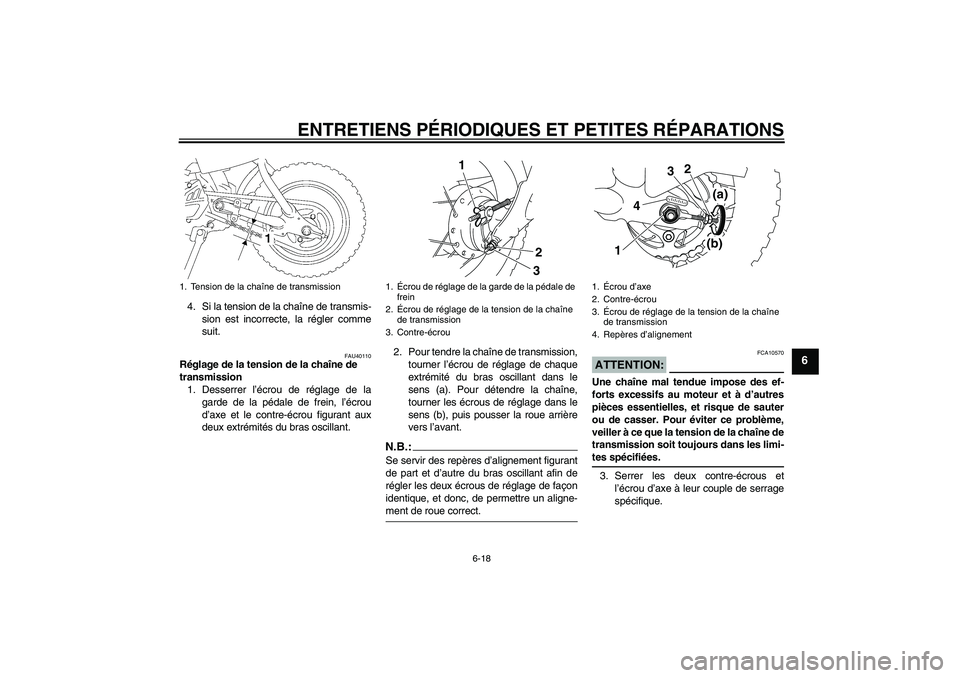

4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU40110
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou de réglage de la
garde de la pédale de frein, l’écrou
d’axe et le contre-écrou figurant aux
deux extrémités du bras oscillant.2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant.
N.B.:Se servir des repères d’alignement figurant
de part et d’autre du bras oscillant afin de
régler les deux écrous de réglage de façon
identique, et donc, de permettre un aligne-ment de roue correct.
ATTENTION:
FCA10570
Une chaîne mal tendue impose des ef-
forts excessifs au moteur et à d’autres
pièces essentielles, et risque de sauter
ou de casser. Pour éviter ce problème,
veiller à ce que la tension de la chaîne de
transmission soit toujours dans les limi-tes spécifiées.
3. Serrer les deux contre-écrous et
l’écrou d’axe à leur couple de serrage
spécifique.
1. Tension de la chaîne de transmission
1.Écrou de réglage de la garde de la pédale de
frein
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
1
2
3
1.Écrou d’axe
2. Contre-écrou
3.Écrou de réglage de la tension de la chaîne
de transmission
4. Repères d’alignement
1(b) 4(a)
2
3
U1P681F0.book Page 18 Tuesday, April 18, 2006 3:00 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6

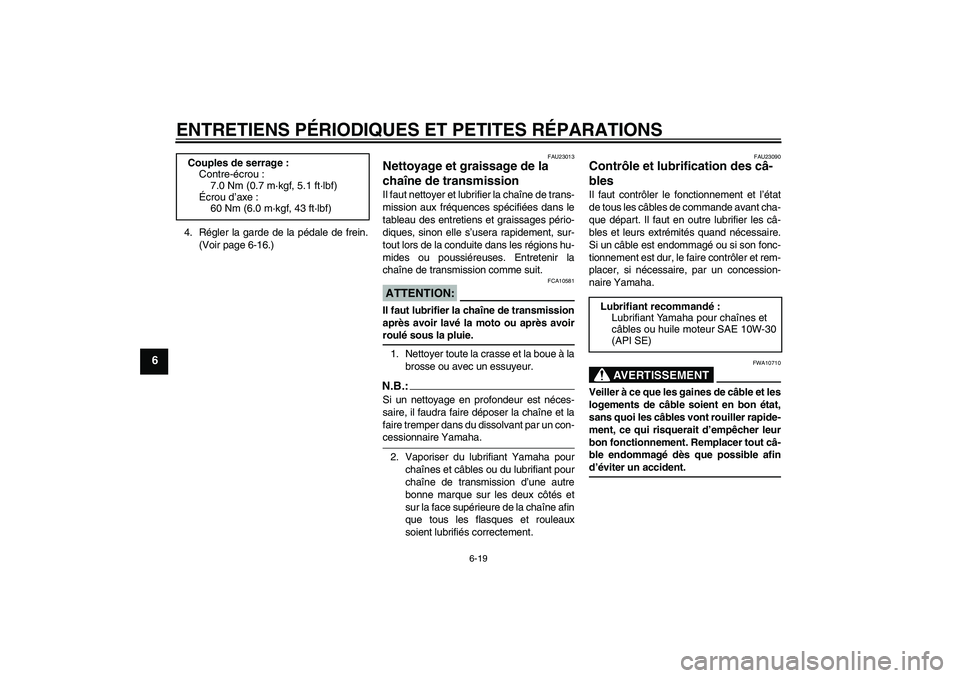

4. Régler la garde de la pédale de frein.
(Voir page 6-16.)
FAU23013
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION:
FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoirroulé sous la pluie.
1. Nettoyer toute la crasse et la boue à la
brosse ou avec un essuyeur.N.B.:Si un nettoyage en profondeur est néces-
saire, il faudra faire déposer la chaîne et la
faire tremper dans du dissolvant par un con-cessionnaire Yamaha.
2. Vaporiser du lubrifiant Yamaha pour
chaînes et câbles ou du lubrifiant pour
chaîne de transmission d’une autre
bonne marque sur les deux côtés et
sur la face supérieure de la chaîne afin
que tous les flasques et rouleaux
soient lubrifiés correctement.
FAU23090
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10710
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout câ-
ble endommagé dès que possible afind’éviter un accident. Couples de serrage :
Contre-écrou :
7.0 Nm (0.7 m·kgf, 5.1 ft·lbf)
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)Lubrifiant recommandé:
Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur SAE 10W-30
(API SE)
U1P681F0.book Page 19 Tuesday, April 18, 2006 3:00 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU25080

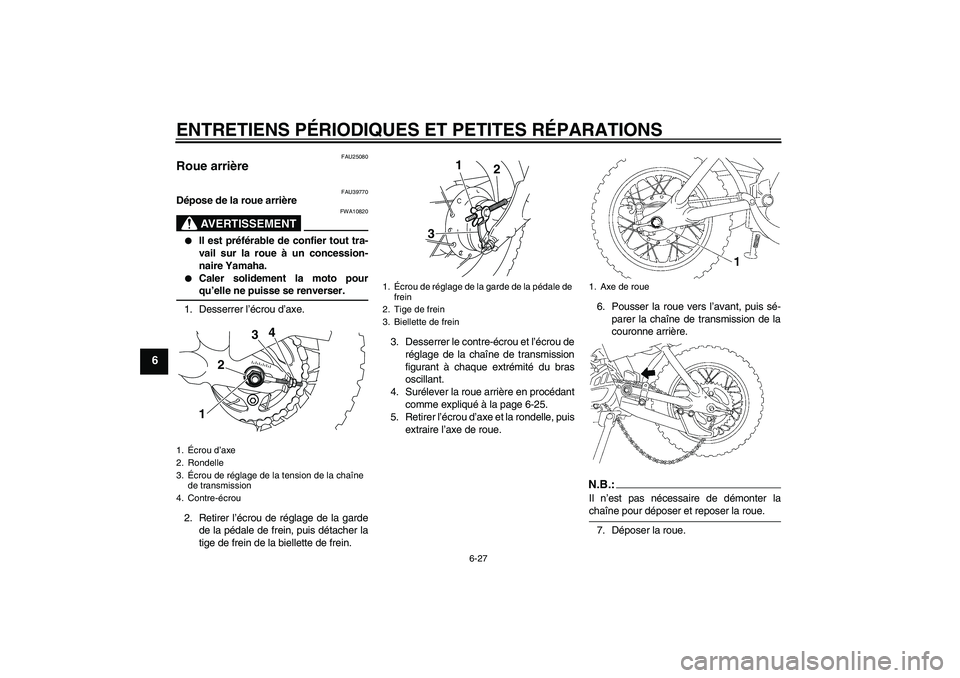

Roue arrière
FAU39770
Dépose de la roue arrière
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Retirer l’écrou de réglage de la garde
de la pédale de frein, puis détacher la
tige de frein de la biellette de frein.3. Desserrer le contre-écrou et l’écrou de
réglage de la chaîne de transmission
figurant à chaque extrémité du bras
oscillant.
4. Surélever la roue arrière en procédant
comme expliqué à la page 6-25.
5. Retirer l’écrou d’axe et la rondelle, puis
extraire l’axe de roue.6. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
N.B.:Il n’est pas nécessaire de démonter lachaîne pour déposer et reposer la roue.
7. Déposer la roue.
1.Écrou d’axe
2. Rondelle
3.Écrou de réglage de la tension de la chaîne
de transmission
4. Contre-écrou
1
4
3
2
1.Écrou de réglage de la garde de la pédale de
frein
2. Tige de frein
3. Biellette de frein
1
2
3
1. Axe de roue
U1P681F0.book Page 27 Tuesday, April 18, 2006 3:00 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
FAU39781
Mise en place de la roue arrière
1. Monter la chaîne de transmission sur
la couronne arrière, puis mettre la roue
en place en insérant l’axe de roue par
le côté droit.N.B.:S’assurer que la fente du flasque de freins’aligne sur la retenue du bras oscillant.
2. Brancher la tige de frein à la biellette
de frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein
sur la tige.
3. Régler la tension de la chaîne de
transmission. (Voir page 6-17.)
4. Monter la rondelle et l’écrou d’axe,
puis reposer la roue arrière sur le sol.5. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
6. Régler la garde de la pédale de frein.
(Voir page 6-16.)
FAU25850
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Fente
2. Retenue
Couple de serrage :
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)
U1P681F0.book Page 28 Tuesday, April 18, 2006 3:00 PM

SOIN ET REMISAGE DE LA MOTO
7-1
7

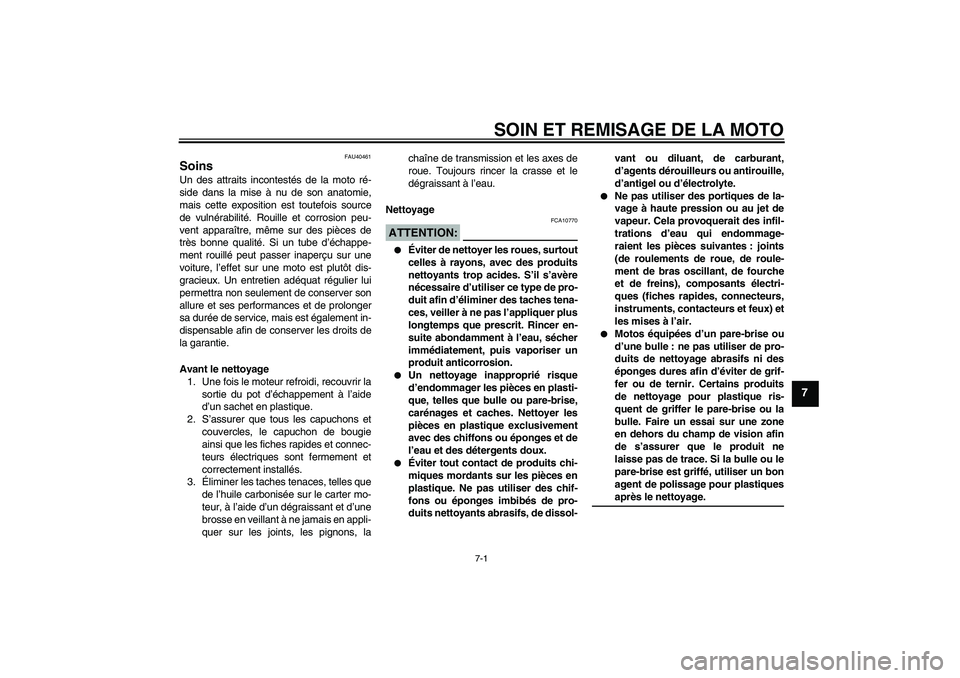

FAU40461
Soins Un des attraits incontestés de la moto ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et ses performances et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons et
couvercles, le capuchon de bougie
ainsi que les fiches rapides et connec-
teurs électriques sont fermement et
correctement installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:
FCA10770


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de dissol-vant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de pro-
duits de nettoyage abrasifs ni des
éponges dures afin d’éviter de grif-
fer ou de ternir. Certains produits
de nettoyage pour plastique ris-
quent de griffer le pare-brise ou la
bulle. Faire un essai sur une zone
en dehors du champ de vision afin
de s’assurer que le produit ne
laisse pas de trace. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiquesaprès le nettoyage.
U1P681F0.book Page 1 Tuesday, April 18, 2006 3:00 PM

SOIN ET REMISAGE DE LA MOTO
7-2
7

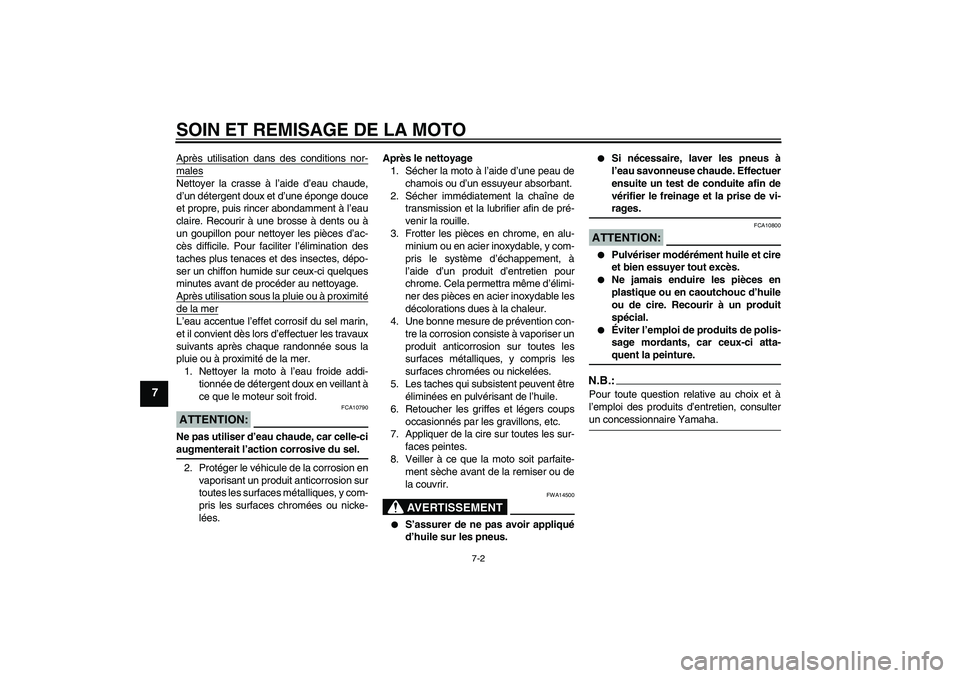

Après utilisation dans des conditions nor-malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dépo-
ser un chiffon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.
Après utilisation sous la pluie ou à proximitéde la merL’eau accentue l’effet corrosif du sel marin,
et il convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie ou à proximité de la mer.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA14500


S’assurer de ne pas avoir appliqué
d’huile sur les pneus.


Si nécessaire, laver les pneus à
l’eau savonneuse chaude. Effectuer
ensuite un test de conduite afin de
vérifier le freinage et la prise de vi-rages.
ATTENTION:
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
U1P681F0.book Page 2 Tuesday, April 18, 2006 3:00 PM
