4 - 2
ENG

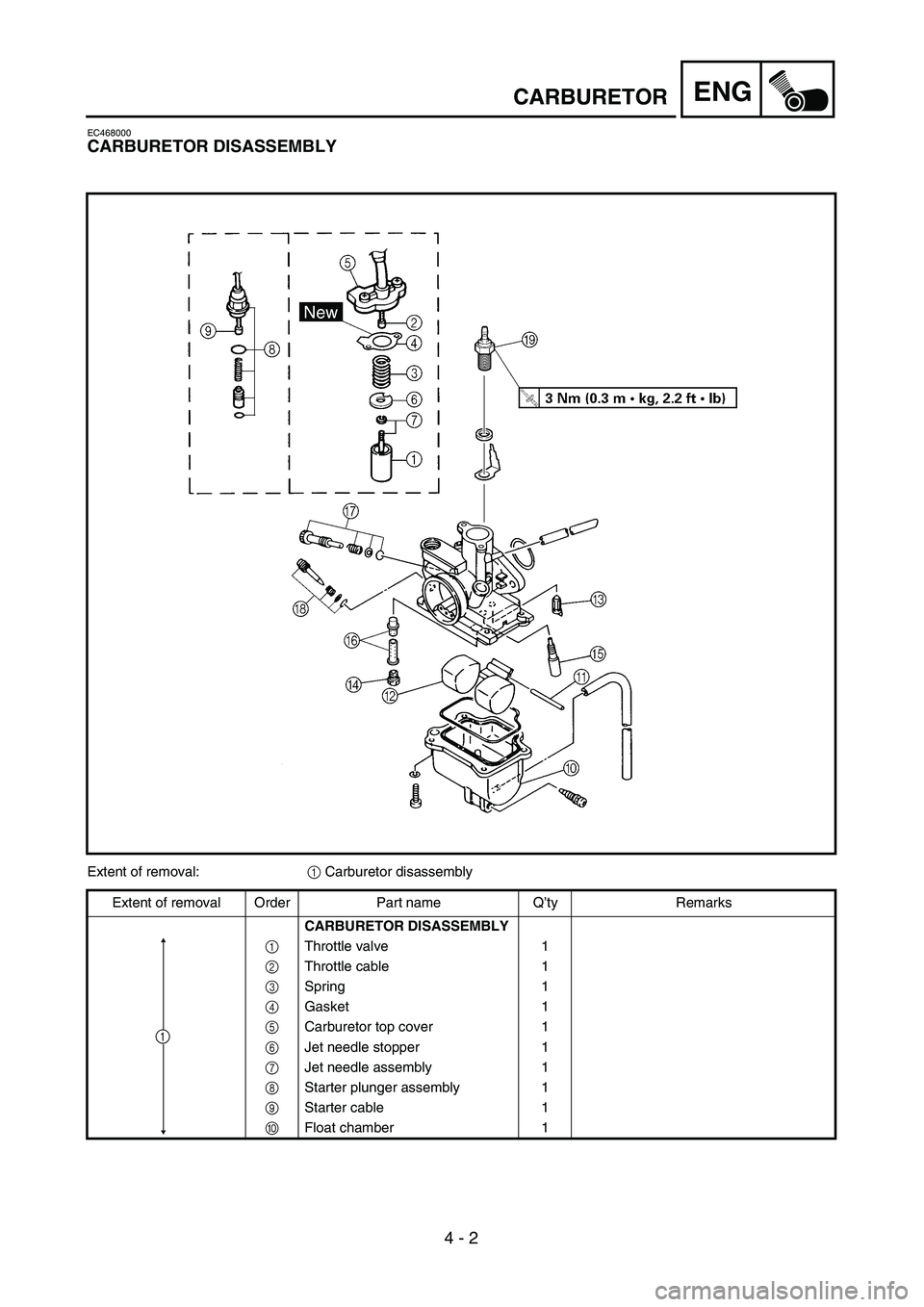

CARBURETOR
EC468000
CARBURETOR DISASSEMBLY
Extent of removal:
1
Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1
Throttle valve 1
2
Throttle cable 1
3
Spring 1
4
Gasket 1
5
Carburetor top cover 1
6
Jet needle stopper 1
7
Jet needle assembly 1
8
Starter plunger assembly 1
9
Starter cable 1
0
Float chamber 1
1

5 - 10

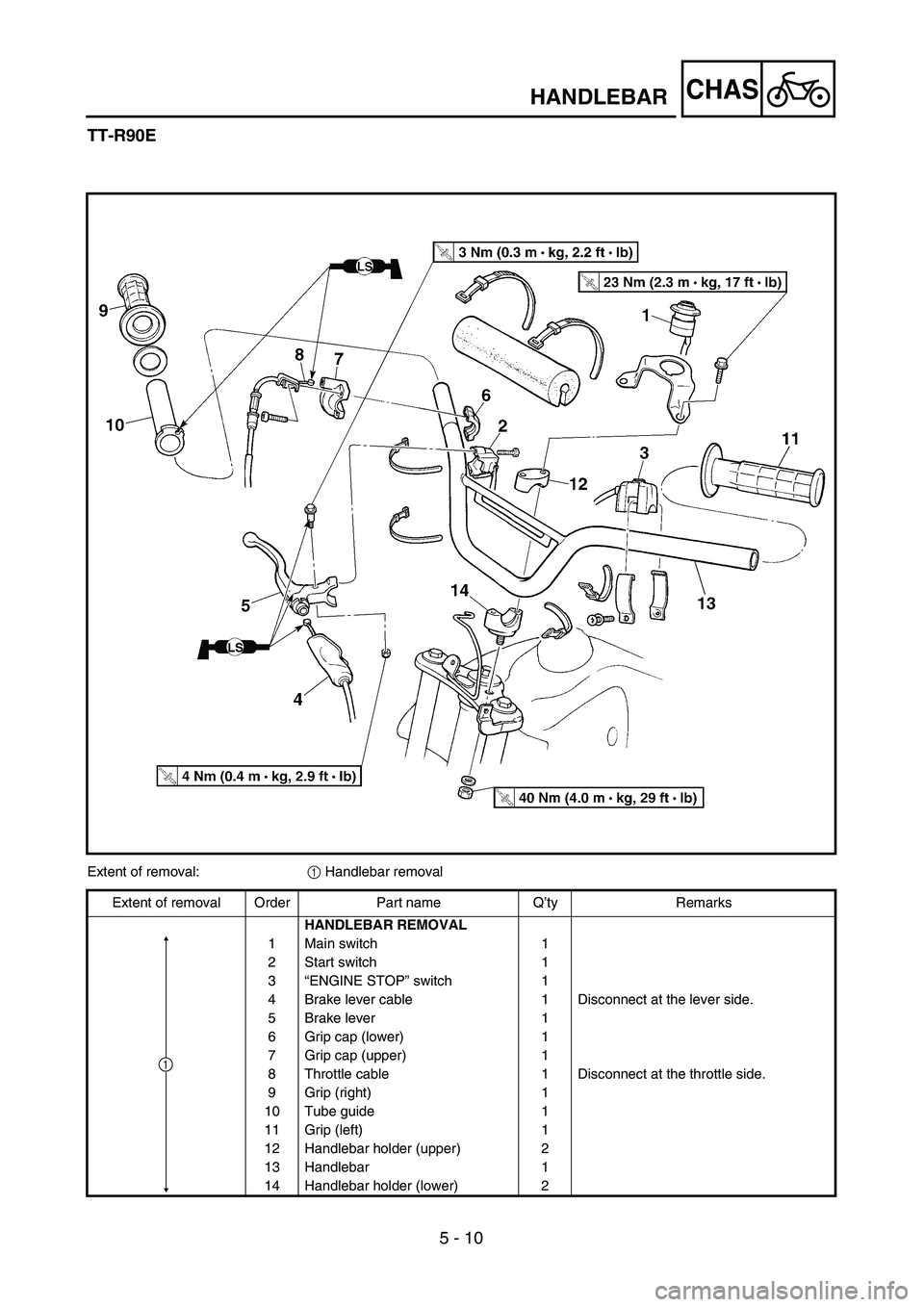

CHASHANDLEBAR
TT-R90E
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
HANDLEBAR REMOVAL
1 Main switch 1
2 Start switch 1
3“ENGINE STOP” switch 1
4 Brake lever cable 1 Disconnect at the lever side.
5 Brake lever 1
6 Grip cap (lower) 1
7 Grip cap (upper) 1
8 Throttle cable 1 Disconnect at the throttle side.
9 Grip (right) 1
10 Tube guide 1
11 Grip (left) 1
12 Handlebar holder (upper) 2
13 Handlebar 1
14 Handlebar holder (lower) 2
1

5 - 10
CHAS
GUIDON
LENKER
TT-R90E
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LENKER DEMONTIEREN
1 Hauptschalter 1
2 Startschalter 1
3 Motorstoppschalter 1
4 Bremszug 1 Hebelseitig demontieren.
5 Handbremshebel 1
6 Gasdrehgriff-Gehäusehälfte
(unten)1
7 Gasdrehgriff-Gehäusehälfte
(oben)1
8 Gaszug 1 Gasdrehgriffseitig demontieren.
9 Lenkergriff (rechts) 1
10 Führungsrohr 1
11 Lenkergriff (links) 1
12 Lenkerhalterung (oben) 2
13 Lenker 1
14 Lenkerhalterung (unten) 2

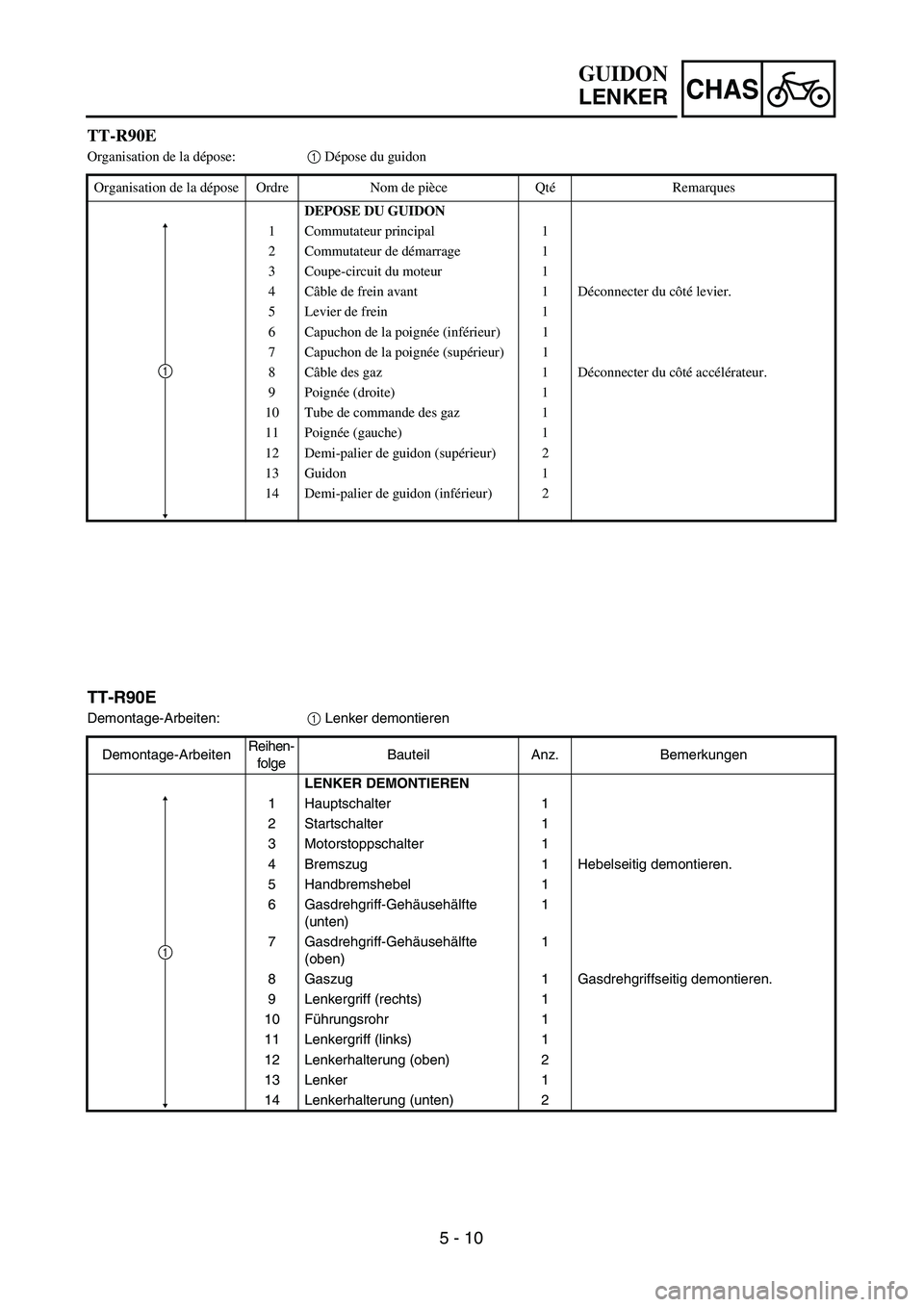

1
TT-R90E
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU GUIDON
1 Commutateur principal 1
2 Commutateur de démarrage 1
3 Coupe-circuit du moteur 1
4Câble de frein avant 1 Déconnecter du côté levier.
5 Levier de frein 1
6 Capuchon de la poignée (inférieur) 1
7 Capuchon de la poignée (supérieur) 1
8Câble des gaz 1 Déconnecter du côté accélérateur.
9 Poignée (droite) 1
10 Tube de commande des gaz 1
11 Poignée (gauche) 1
12 Demi-palier de guidon (supérieur) 2
13 Guidon 1
14 Demi-palier de guidon (inférieur) 2
1

6 - 2
–+ELEC

12
3
456
7
0
98

A
B
F
EC
D

ELECTRICAL COMPONENTS AND WIRING DIAGRAM
TT-R90E
EC611000
ELECTRICAL COMPONENTS
1
Main switch
2
“ENGINE STOP”
switch
3
Thermo switch
4
Ignition coil
5
CDI unit
6
Battery
7
Rectifier/regulator
8
Neutral switch
9
CDI magneto
0
Carburetor heater
A
Starter relay
B
Fuse
C
Start switch
D
Spark plug
E
Starter motor
F
Starting circuit cut-off
relay
COLOR CODE
B ...................... Black
Br .................... Brown
G ..................... Green
O ..................... Orange
R ..................... Red
Sb .................... Sky blue
W ..................... White
Y ...................... Yellow
EC612000
WIRING DIAGRAM
G/WB/RW/LW/RBr G
RW
B/WBr BRB/WBBrR
B/WB BB
BR/WBr B
GG/W
B/W
B/W
BrB/RWWOO
B
BW/LY/RR
W
B
B
R
W/RY/R
OFF RUNB
Y/R
Y
Y
OBO BY/RYB B
Sb
W W
Sb
ON OFF
OFFON
Y
BBY/R
Br
Br
B
B
R
RR
R
B
R/WR/W
R/WR/W
R/W
Sb
Sb
RB
R/WB R
Y/RRB W
B/WB
R/W
R/W
R/W
Sb
9
8
1 B5
4
D
2 3
=A
E 6
C
F 7

B/R ................... Black/Red
B/W .................. Black/White
G/W.................. Green/White
R/W .................. Red/White
W/L .................. White/Blue
W/R .................. White/Red
Y/R ................... Yellow/Red

–+ELEC

TT-R90E
ELEKTRISCHE BAUTEILE
1
Hauptschalter
2
Motorstoppschalter
3
Thermoschalter
4
Zündspule
5
CDI-Zündbox
6
Batterie
7
Gleichrichter/Regler
8
Leerlaufschalter
9
CDI-Schwungradmagnetzünder
0
Zündkerze
A
Starterrelais
B
Sicherung
C
Startschalter
D
Vergaserbeheizung
E
Startermotor
F
Starterkreis-Unterbrecherrelais
FARB-KODIERUNG
B ...................... schwarz
Br..................... braun
G ..................... grün
O ..................... orange
R...................... rot
Sb .................... himmelbau
W ..................... weiß
Y ...................... gelb
B/R .................. schwarz/rot
B/W ................. schwarz/weiß
G/W ................. grün/weiß
R/W ................. rot/weiß
W/L .................. weiß/blau
W/R ................. weiß/rot
Y/R .................. gelb/rot
SCHALTPLAN

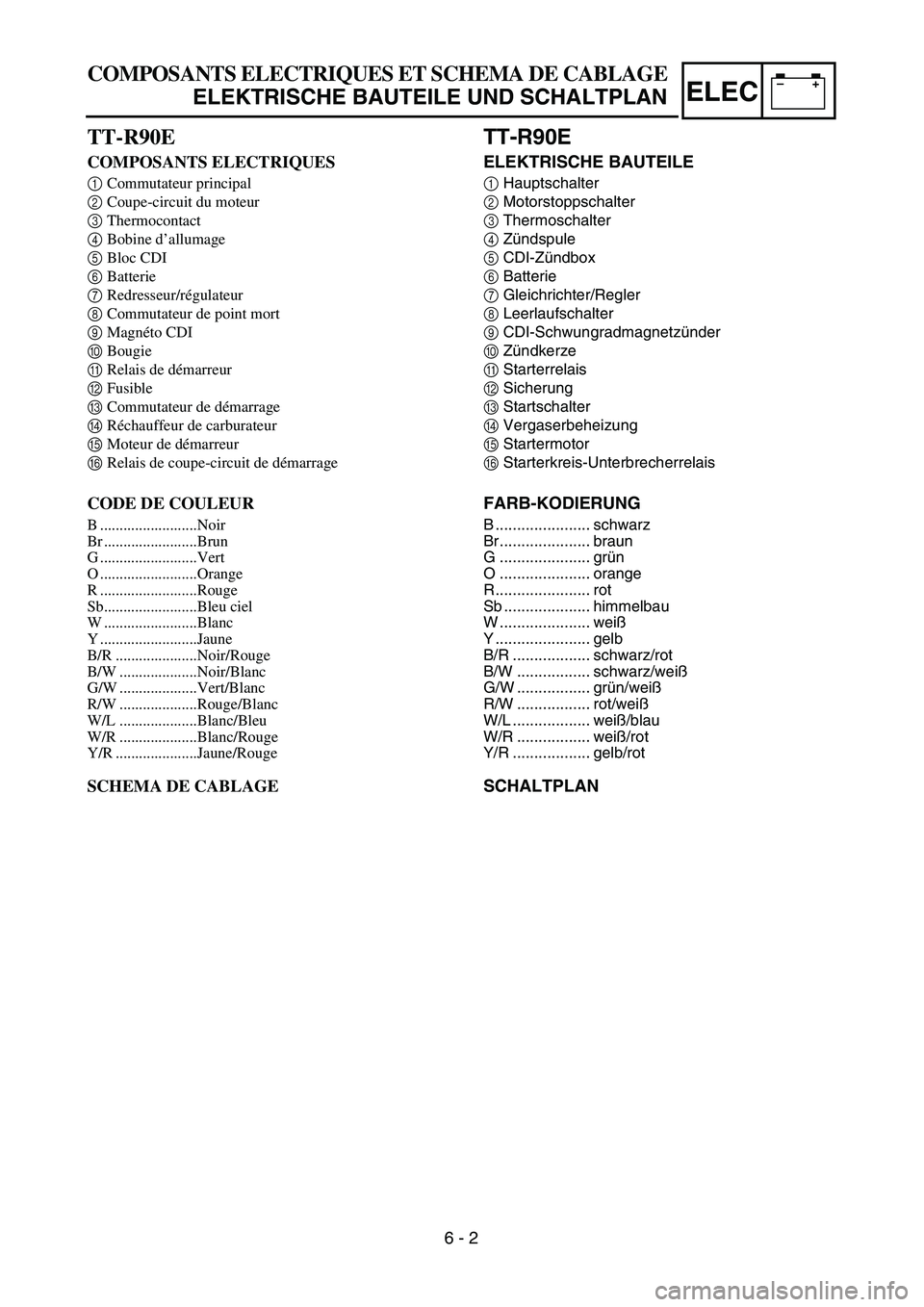

COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
TT-R90E
COMPOSANTS ELECTRIQUES
1
Commutateur principal
2
Coupe-circuit du moteur
3
Thermocontact
4
Bobine d’allumage
5
Bloc CDI
6
Batterie
7
Redresseur/régulateur
8Commutateur de point mort
9Magnéto CDI
0Bougie
ARelais de démarreur
BFusible
CCommutateur de démarrage
DRéchauffeur de carburateur
EMoteur de démarreur
FRelais de coupe-circuit de démarrage
CODE DE COULEUR
B .........................Noir
Br ........................Brun
G .........................Vert
O .........................Orange
R .........................Rouge
Sb........................Bleu ciel
W ........................Blanc
Y .........................Jaune
B/R .....................Noir/Rouge
B/W ....................Noir/Blanc
G/W ....................Vert/Blanc
R/W ....................Rouge/Blanc
W/L ....................Blanc/Bleu
W/R ....................Blanc/Rouge
Y/R .....................Jaune/Rouge
SCHEMA DE CABLAGE
6 - 2
